Bộ chia HDMI OneCam không chỉ đơn thuần là phân tách tín hiệu mà còn đảm bảo chất lượng hình ảnh và tốc độ truyền tải tối ưu.
Tính năng nổi bật
1. Khả năng tương thích phân giải rộng
-
Hỗ trợ 4K: Thiết bị xử lý độ phân giải tối đa 4Kx2K @ 30Hz, đáp ứng tiêu chuẩn hình ảnh Ultra HD cho các nội dung số hiện đại.
-
Full HD tối ưu: Hỗ trợ hoàn hảo Full HD 1080P @ 60Hz cho các ứng dụng trình chiếu và giám sát tiêu chuẩn, đảm bảo hình ảnh sắc nét, mượt mà.
-
Định dạng 3D: Tích hợp khả năng hỗ trợ định dạng 3D, mở rộng ứng dụng cho các hệ thống rạp chiếu phim mini hoặc các nội dung chuyên biệt.
2. Tốc độ truyền tải dữ liệu và khuếch đại tín hiệu
-
Tốc độ đường truyền tối đa 3.0Gbps: Đảm bảo băng thông đủ lớn để xử lý dữ liệu hình ảnh 4K @ 30Hz và 1080P @ 60Hz một cách hiệu quả.
-
Khuếch đại tín hiệu: Bộ chia đóng vai trò như một bộ lặp (Repeater), giúp kéo dài khoảng cách truyền tải ổn định:
-
Độ phân giải 1080P: Kéo dài tới < 20m$ (sử dụng cáp AWG26 HDMI).
-
Độ phân giải 4K: Kéo dài tới < 12m$ (sử dụng cáp AWG26 HDMI).
-
Thiết kế và chất liệu
Thiết kế của bộ chia HDMI OneCam không chỉ chú trọng đến vẻ ngoài mà còn tối ưu hóa chức năng cốt lõi là bảo vệ mạch điện tử và duy trì hiệu suất hoạt động.
1. Kiến trúc thiết kế (Design Architecture)
-

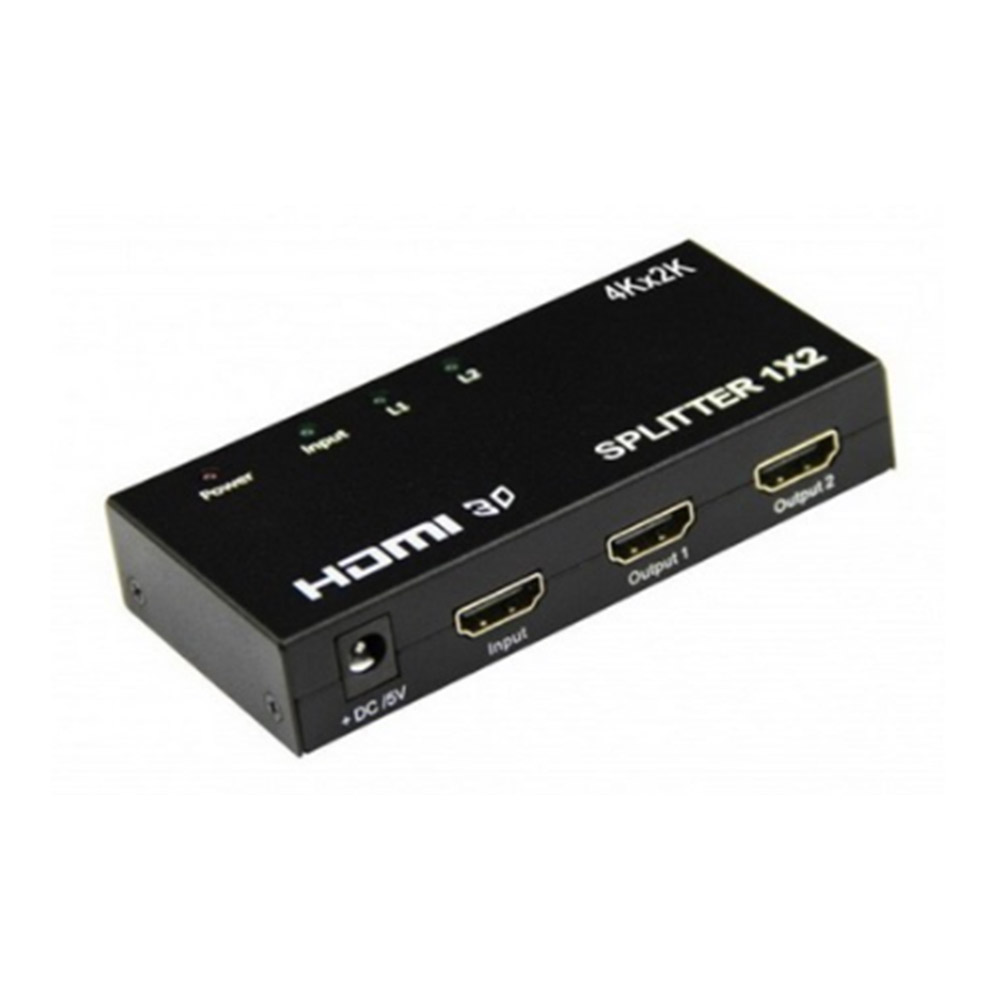

Thiết kế Compact và đơn giản (Minimalist Design): Bộ chia được thiết kế với kích thước nhỏ gọn, dễ dàng lắp đặt tại các vị trí khuất hoặc gần thiết bị mà không chiếm nhiều không gian. Hình dáng khối hộp chữ nhật đặc trưng cho phép xếp chồng dễ dàng nếu cần sử dụng nhiều thiết bị.
-
Bố trí cổng giao tiếp: Các cổng kết nối được bố trí hợp lý:
-
Cổng HDMI IN (Đầu vào): Thường nằm ở một mặt để kết nối với nguồn phát.
-
Cổng HDMI OUT (Đầu ra): Thường nằm ở mặt đối diện hoặc cùng một mặt để dễ dàng đi dây ra hai màn hình hiển thị.
-
Cổng nguồn DC: Đảm bảo nguồn điện ổn định cho mạch điện tử chủ động.
-
-
Đèn chỉ báo (Indicator LEDs): Thiết bị tích hợp các đèn LED đơn giản (thường là đèn báo nguồn và đèn báo kết nối/hoạt động của từng cổng OUT) để người dùng dễ dàng theo dõi trạng thái kết nối và khắc phục sự cố.
2. Chất liệu vỏ bọc (Enclosure Material)
-
Hợp kim nhôm hoặc kim loại: Mặc dù không có thông tin chi tiết, trong phân khúc thiết bị chủ động (Active Device) hỗ trợ 4K, vỏ ngoài thường được làm bằng hợp kim nhôm hoặc kim loại bền thay vì nhựa ABS thông thường.
-
Tản nhiệt thụ động (Passive Heat Dissipation): Việc sử dụng kim loại làm vỏ bọc đóng vai trò là một bộ tản nhiệt thụ động hiệu quả. Mạch điện tử tích hợp (chipset khuếch đại, bộ xử lý EDID) tạo ra nhiệt trong quá trình hoạt động. Vỏ kim loại giúp truyền nhiệt ra môi trường, giữ cho nhiệt độ hoạt động của chipset ở mức tối ưu, đảm bảo độ ổn định và tuổi thọ lâu dài của thiết bị, đặc biệt quan trọng trong các ứng dụng hoạt động 24/7 như giám sát.
-
Chống nhiễu điện Từ (EMI/RFI Shielding): Vỏ kim loại cũng cung cấp khả năng che chắn nhiễu điện từ (EMI) vượt trội so với vỏ nhựa, bảo vệ tín hiệu bên trong khỏi các sóng nhiễu từ các thiết bị điện tử khác xung quanh.
Sự kết hợp giữa thiết kế thực dụng (pragmatic) và chất liệu kim loại tản nhiệt khiến bộ chia HDMI OneCam trở thành một giải pháp bền bỉ và ổn định cho việc phân phối tín hiệu video số.
Nguyên lý hoạt động
Bộ chia HDMI OneCam hoạt động dựa trên nguyên tắc phân phối tín hiệu HDMI chủ động (Active HDMI Splitting).
1. Khử bỏ rung động (Jitter Removal)
Khi tín hiệu HDMI đi vào, bộ chia sẽ thực hiện việc đọc đệm (Buffering) và tái tạo tín hiệu (Signal Regeneration). Quá trình này giúp loại bỏ hiện tượng rung động (Jitter) và nhiễu (Noise) tích tụ, đặc biệt quan trọng khi tín hiệu đến từ một nguồn cáp dài.
2. Phân tách và phân phối
Tín hiệu HDMI sau khi được làm sạch sẽ được nhân bản (Mirroring) và phân phối đồng thời đến hai cổng ra (OUT1 và OUT2). Đảm bảo hai màn hình hiển thị nội dung đồng nhất tuyệt đối (Absolute Synchronization).
3. EDID Management (Quản lý EDID)
Bộ chia sẽ xử lý thông tin EDID (Extended Display Identification Data) từ các thiết bị hiển thị, chọn ra thông số tương thích nhất và gửi ngược lại về nguồn phát. Điều này đảm bảo nguồn phát xuất ra độ phân giải và định dạng màu mà cả hai màn hình đều có thể xử lý được.
Lợi ích
Bộ chia HDMI-SPL1-2B 4K mang lại những giá trị thiết thực cho người dùng:
-
Hiển thị đồng bộ (Simultaneous Display): Lý tưởng cho các buổi thuyết trình, đào tạo, hoặc hệ thống quảng cáo cần hiển thị cùng một nội dung trên nhiều màn hình.
-
Giải pháp giám sát: Cho phép theo dõi hình ảnh từ một nguồn đầu ghi camera trên hai màn hình khác nhau (Ví dụ: một màn hình ở bàn làm việc, một màn hình lớn ở phòng quản lý).
-
Khuếch đại cự ly (Range Extension): Khả năng khuếch đại tín hiệu 4K lên tới 12m (và 1080P lên tới 20m) giúp người dùng linh hoạt hơn trong việc bố trí thiết bị.
Bảng so sánh tính năng với các sản phẩm cùng phân khúc
| Đặc Tính | Bộ Chia HDMI OneCam (4K/30Hz) | Bộ Chia HDMI Phổ thông (1080P) |
| Độ Phân Giải Hỗ trợ | 4K @ 30Hz (Ưu tiên) | Tối đa 1080P @ 60Hz |
| Tốc Độ Tối Đa | 3.0 Gbps | 1.65 Gbps |
| Hỗ trợ 3D | Có | Thường không rõ ràng |
| Tính năng Khuếch đại | Tốt (4K/12m, 1080P/20m) | Rất hạn chế, dễ suy hao |
| Ứng dụng Lý tưởng | Trình chiếu 4K cơ bản, Giám sát | Trình chiếu và giải trí Full HD |
Ưu điểm và nhược điểm
Ưu điểm
-
Đồng nhất tín hiệu: Đảm bảo chất lượng 4Kx2K @ 30Hz được phân phối đồng thời và ổn định tới hai màn hình.
-
Thiết kế Plug & Play: Dễ dàng lắp đặt và vận hành mà không cần cấu hình phức tạp.
-
Giá trị khuếch đại: Khả năng kéo dài cự ly cáp HDMI lên tới 12-20m là một ưu thế lớn so với bộ chia thụ động.
Nhược điểm
-
Giới hạn tần số quét 4K: Chỉ hỗ trợ tối đa 4K @ 30Hz. Không phù hợp với các thiết bị đòi hỏi 4K @ 60Hz (Ví dụ: PlayStation 4 Pro, Xbox Series X, hoặc PC gaming).
-
Yêu cầu nguồn điện: Là thiết bị chủ động, cần nguồn điện ngoài (thường là adapter đi kèm) để hoạt động, khác với các bộ chia thụ động đơn giản.
Hướng dẫn sử dụng
Hướng dẫn chi tiết
-
Cung cấp nguồn: Cắm adapter nguồn vào bộ chia HDMI-SPL1-2B 4K và kết nối với nguồn điện. Đảm bảo đèn báo nguồn (Power LED) sáng.
-
Kết nối đầu vào: Sử dụng cáp HDMI từ thiết bị nguồn phát (Source) cắm vào cổng HDMI IN trên bộ chia.
-
Kết nối Đầu ra: Sử dụng hai cáp HDMI riêng biệt từ cổng HDMI OUT 1 và HDMI OUT 2 cắm vào màn hình hiển thị thứ nhất và thứ hai.
-
Kiểm tra EDID: Bật nguồn tất cả các thiết bị. Bộ chia sẽ tự động thương lượng EDID và xuất tín hiệu.
Lưu ý quan trọng
-
Độ dài cáp: Để đạt hiệu suất 4K, không nên vượt quá giới hạn < 12m cho cáp đầu ra. Sử dụng cáp HDMI chất lượng cao, chuẩn AWG26 hoặc tốt hơn.
-
Vấn đề tương thích (Handshake): Nếu một màn hình là 4K và màn hình kia là 1080P, bộ chia có thể buộc cả hai màn hình hiển thị ở độ phân giải thấp hơn (1080P) để duy trì tính đồng nhất, tùy thuộc vào cơ chế quản lý EDID.
Chia sẻ cảm nhận cá nhân
- Anh Hùng, Hưng Yên: "Bộ chia OneCam HDMI-SPL1-2B 4K là một công cụ làm việc đáng tin cậy trong lĩnh vực AV (Audio-Visual). Việc hỗ trợ 4K, dù chỉ ở 30Hz, vẫn là một điểm cộng lớn so với các đối thủ 1080P trong phân khúc giá. Nó thể hiện rõ vai trò là một bộ khuếch đại hiệu quả hơn là một bộ chia thụ động, cho phép linh hoạt hơn trong việc sắp xếp không gian làm việc."
Đánh giá chung về sản phẩm
Bộ chia HDMI 1 ra 2 OneCam HDMI-SPL1-2B 4K là một giải pháp phân phối tín hiệu số có giá trị cao, mang lại sự kết hợp hoàn hảo giữa hỗ trợ độ phân giải Ultra HD, khả năng khuếch đại cự ly và độ tin cậy vận hành. Sản phẩm này là cầu nối không thể thiếu cho các hệ thống yêu cầu sự đồng bộ hóa hiển thị chất lượng cao.
