Bộ chia truyền hình cáp PACIFIC 4216AP là một thiết bị phân phối tín hiệu chuyên nghiệp, được thiết kế để chia sẻ tín hiệu truyền hình và dữ liệu từ một nguồn duy nhất đến nhiều thiết bị đầu cuối. Với khả năng xử lý dải tần số rộng và hiệu suất chia ổn định, sản phẩm này đảm bảo chất lượng hình ảnh và kết nối mượt mà cho hệ thống giải trí và thông tin quy mô lớn.
Thị trường thiết bị chia tín hiệu (signal splitter) đang phát triển mạnh mẽ, được thúc đẩy bởi nhu cầu ngày càng cao về việc phân phối tín hiệu truyền hình cáp, truyền hình vệ tinh, internet băng rộng và thậm chí cả tín hiệu camera đến rất nhiều thiết bị đầu cuối khác nhau trong các công trình lớn như khách sạn, khu dân cư, tòa nhà văn phòng, hay các cơ sở thương mại. Với sự gia tăng của các dịch vụ giải trí đa phương tiện và nhu cầu kết nối nhiều tivi hay thiết bị mạng, một bộ chia tín hiệu hiệu quả là rất cần thiết để đảm bảo chất lượng và độ ổn định. PACIFIC 4216AP, với khả năng chia 1 ra 16 và dải tần số rộng, là một sản phẩm tiêu biểu trong xu hướng này, cung cấp giải pháp phân phối tín hiệu đáng tin cậy cho hệ thống quy mô lớn.
Lịch sử của bộ chia tín hiệu truyền hình bắt đầu từ những bộ chia đơn giản cho tín hiệu analog, với dải tần số hạn chế. Khi truyền hình cáp và sau đó là truyền hình kỹ thuật số (HDTV, SDTV), truyền hình vệ tinh (DVB-S) phát triển, nhu cầu về các bộ chia có khả năng xử lý tần số cao hơn (lên đến 1000 MHz, 2000 MHz và thậm chí 2400 MHz cho vệ tinh) đã trở nên cấp thiết. Sự cải tiến trong vật liệu và thiết kế mạch điện đã giúp các bộ chia giảm suy hao tín hiệu và tăng cường độ ổn định. Các bộ chia hiện đại còn có khả năng xử lý đa dạng tín hiệu, từ truyền hình đến internet và camera. PACIFIC 4216AP là kết quả của quá trình tiến hóa đó, hội tụ tinh hoa công nghệ để mang lại hiệu suất chia tín hiệu tối ưu cho nhiều loại hình dịch vụ.
Thiết kế và chất liệu

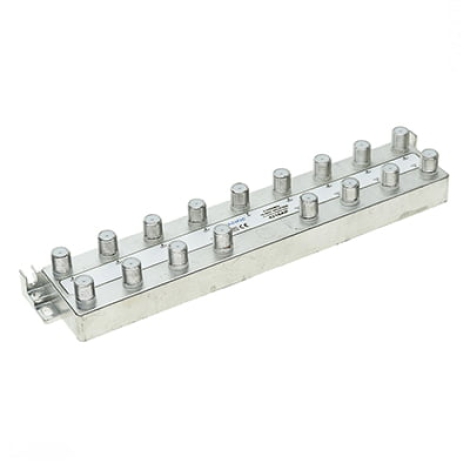

PACIFIC 4216AP sở hữu thiết kế nhỏ gọn, chắc chắn và bền bỉ, được tối ưu hóa cho việc lắp đặt trong nhà hoặc hộp kỹ thuật:
-
Vỏ ngoài: Thường được làm từ hợp kim kim loại (thường là kẽm hoặc nhôm đúc), mang lại khả năng chống nhiễu điện từ vượt trội, độ bền cơ học cao và khả năng tản nhiệt tốt.
-
Cổng kết nối: Bao gồm 1 cổng đầu vào (INPUT) và 16 cổng đầu ra (OUTPUT), tất cả đều là loại cổng F-type (cổng vặn ren), tiêu chuẩn cho kết nối cáp đồng trục. Các cổng được gia công chính xác để đảm bảo kết nối chắc chắn, giảm suy hao.
-
Kích thước: Nhỏ gọn, dễ dàng lắp đặt vào các hộp phân phối tín hiệu hoặc treo tường.
-

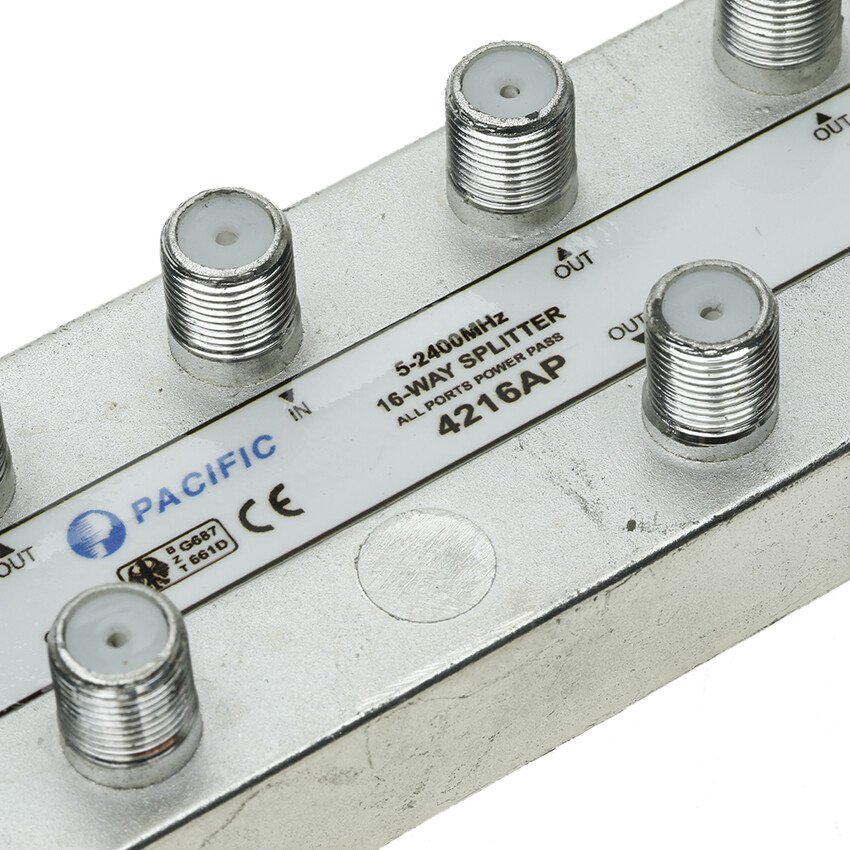

Ghi chú thông số: Thường có in dải tần số và số cổng chia trên thân sản phẩm để dễ dàng nhận biết.
Tính năng nổi bật
PACIFIC 4216AP được trang bị những tính năng mạnh mẽ, đảm bảo hiệu quả phân phối tín hiệu cho hệ thống quy mô lớn:
-
Thiết bị chia tín hiệu truyền hình cáp: Chức năng chính là phân phối tín hiệu từ một nguồn đầu vào duy nhất ra nhiều thiết bị đầu cuối (lên tới 16 Tivi hoặc thiết bị khác).
-
Hãng sản xuất PACIFIC: Một thương hiệu uy tín trong lĩnh vực thiết bị truyền hình cáp.
-
Model PACIFIC 4216AP: Mã sản phẩm cụ thể để dễ dàng nhận diện.
-
Bộ chia cao tần 5-2400 Mhz: Đây là dải tần số hoạt động cực kỳ rộng, cho phép thiết bị xử lý và chia sẻ nhiều loại tín hiệu khác nhau:
-
Truyền hình cáp: Bao gồm cả tín hiệu analog và truyền hình cáp kỹ thuật số (KTS) HDTV, SDTV.
-
Truyền hình vệ tinh: Dải tần số cao 950-2400 MHz đặc biệt quan trọng cho tín hiệu vệ tinh (LNB Output), cho phép chia sẻ tín hiệu từ chảo vệ tinh.
-
Tín hiệu truyền hình cáp Internet: Hỗ trợ tín hiệu internet băng rộng qua cáp đồng trục (DOCSIS).
-
Chia tín hiệu Camera: Có thể dùng để chia tín hiệu video từ camera analog (CVBS) hoặc các hệ thống camera HD Analog (CVI, TVI, AHD) nếu chúng hoạt động trong dải tần số tương ứng.
-
Nguyên lý hoạt động
Bộ chia truyền hình cáp PACIFIC 4216AP hoạt động dựa trên nguyên lý điện tử để phân phối tín hiệu tần số cao từ một nguồn vào đến nhiều đầu ra với suy hao tối thiểu:
-
Tiếp nhận tín hiệu: Tín hiệu truyền hình (từ anten, bộ khuếch đại, bộ chuyển đổi LNB của chảo vệ tinh, modem cáp quang) được đưa vào cổng INPUT của bộ chia. Tín hiệu này là các sóng điện từ ở dải tần số rất rộng (5-2400 Mhz).
-
Mạch chia công suất: Bên trong bộ chia là một mạch điện tử thụ động (passive) bao gồm các biến áp và điện trở được thiết kế đặc biệt. Mạch này có nhiệm vụ chia đều công suất của tín hiệu đầu vào thành 16 phần bằng nhau, sau đó dẫn đến 16 cổng OUTPUT.
-
Đảm bảo trở kháng: Một yếu tố quan trọng là bộ chia phải duy trì trở kháng phù hợp (thường là 75 Ohm) cho toàn bộ hệ thống để tránh suy hao tín hiệu do phản xạ.
-
Suy hao tín hiệu (Insertion Loss): Mặc dù được thiết kế để tối ưu, bất kỳ bộ chia thụ động nào cũng sẽ gây ra một mức độ suy hao tín hiệu nhất định. Tuy nhiên, với thiết kế chất lượng cao của PACIFIC 4216AP, mức suy hao này được giữ ở mức tối thiểu để đảm bảo tín hiệu đầu ra vẫn đủ mạnh cho các thiết bị.
-
Chống nhiễu: Vỏ kim loại của bộ chia đóng vai trò như một lớp chắn điện từ (shielding), ngăn chặn nhiễu từ bên ngoài ảnh hưởng đến tín hiệu bên trong, và ngược lại, ngăn tín hiệu bên trong bức xạ ra ngoài, đảm bảo tín hiệu luôn "sạch".
Lợi ích
PACIFIC 4216AP là một thành phần thiết yếu, mang lại nhiều lợi ích quan trọng cho hệ thống giải trí và thông tin quy mô lớn:
-
Giải pháp đa năng và quy mô lớn: Hỗ trợ chia nhiều loại tín hiệu (truyền hình cáp, vệ tinh, internet, camera) ra tới 16 đầu ra, tối ưu hóa việc sử dụng cho nhiều mục đích trong các công trình lớn.
-
Mở rộng hệ thống giải trí hiệu quả: Cho phép kết nối 16 tivi hoặc thiết bị đầu cuối từ một nguồn duy nhất, lý tưởng cho các gia đình rất lớn, khách sạn, hoặc các tòa nhà văn phòng nhỏ.
-
Đảm bảo chất lượng tín hiệu: Dải tần số rộng 5-2400 MHz và thiết kế chất lượng cao giúp giữ cho tín hiệu luôn rõ nét và ổn định.
-
Dễ dàng lắp đặt: Thiết bị thụ động (không cần nguồn điện), chỉ cần kết nối cáp, đơn giản hóa việc triển khai.
-
Chi phí hiệu quả: Một giải pháp kinh tế để phân phối tín hiệu mà không cần nhiều nguồn cấp tín hiệu riêng biệt.
-
Độ bền cao: Vỏ kim loại chắc chắn và khả năng chống nhiễu đảm bảo tuổi thọ và hoạt động đáng tin cậy.
Bảng so sánh với các sản phẩm cùng phân khúc giá
|
Tính năng / Sản phẩm
|
PACIFIC 4216AP
|
Bộ chia khác
|
|
Số cổng chia
|
1 đầu vào / 16 đầu ra
|
1 đầu vào / 16 đầu ra
|
|
Dải tần số
|
5-2400 Mhz
|
5-1000 Mhz
|
|
Hỗ trợ vệ tinh (LNB)
|
Có (do tần số 2400Mhz)
|
Không (chỉ hỗ trợ đến 1000Mhz)
|
|
Vật liệu vỏ
|
Hợp kim kim loại
|
Nhựa hoặc hợp kim mỏng
|
|
Suy hao tín hiệu (Insertion Loss)
|
Rất cao (điển hình ~18-20dB cho 1:16)
|
Rất cao (điển hình ~20-22dB)
|
|
Tính năng khuếch đại
|
Không (thụ động)
|
Không (thụ động)
|
|
Chống nhiễu điện từ
|
Rất tốt (vỏ kim loại)
|
Trung bình (vỏ nhựa/kim loại mỏng)
|
|
Phạm vi ứng dụng
|
Đa năng (cáp, vệ tinh, internet, camera)
|
Chủ yếu cáp truyền hình
|
Ưu điểm và nhược điểm
Ưu điểm
-
Đa năng và linh hoạt: Hỗ trợ dải tần số siêu rộng (5-2400 Mhz), cho phép chia sẻ tín hiệu từ truyền hình cáp, vệ tinh, internet và camera.
-
Khả năng mở rộng lớn nhất: Chia tín hiệu ra 16 đầu ra, lý tưởng cho các gia đình rất lớn, khách sạn, hoặc tòa nhà văn phòng.
-
Chất lượng tín hiệu ổn định: Vỏ hợp kim kim loại chống nhiễu hiệu quả, đảm bảo tín hiệu đầu ra rõ nét.
-
Dễ dàng lắp đặt: Thiết bị thụ động (không cần nguồn điện), chỉ cần kết nối cáp.
-
Độ bền cao: Cấu tạo chắc chắn bằng hợp kim kim loại.
Nhược điểm
-
Suy hao tín hiệu rất cao: Do chia ra 16 đầu ra, mức suy hao tín hiệu sẽ cực kỳ đáng kể. Gần như mọi trường hợp sử dụng bộ chia 1 ra 16 đều bắt buộc cần một bộ khuếch đại tín hiệu truyền hình cáp (CATV amplifier) mạnh mẽ đặt trước bộ chia để đảm bảo tín hiệu đủ mạnh cho tất cả các thiết bị.
-
Không có tính năng khuếch đại tích hợp, đòi hỏi phải mua thêm nếu tín hiệu gốc quá yếu hoặc cần đi dây quá xa.
-
Không có đèn báo tín hiệu cho từng cổng ra.
Hướng dẫn sử dụng
Để sử dụng Bộ chia truyền hình cáp PACIFIC 4216AP hiệu quả, bạn cần thực hiện các bước sau:
-
Kiểm tra tín hiệu đầu vào: Đảm bảo tín hiệu truyền hình cáp hoặc vệ tinh từ nguồn chính (anten, LNB, modem) cực kỳ mạnh và ổn định. Với việc chia ra 16 đầu ra, tín hiệu đầu vào cần rất mạnh để đảm bảo chất lượng sau khi chia. Bắt buộc bạn cần một bộ khuếch đại tín hiệu (CATV amplifier) chất lượng cao đặt trước bộ chia này.
-
Kết nối cáp đầu vào:
-
Sử dụng cáp đồng trục chất lượng cao (thường là RG6 hoặc RG11) có đầu nối F-type.
-
Nối một đầu cáp vào cổng INPUT của bộ chia PACIFIC 4216AP. Xoay chặt đầu nối để đảm bảo tiếp xúc tốt.
-
-
Kết nối cáp đầu ra:
-
Sử dụng các đoạn cáp đồng trục chất lượng cao tương tự cho các thiết bị đầu cuối (Tivi, modem, đầu thu vệ tinh).
-
Nối một đầu cáp vào từng cổng OUTPUT của bộ chia (tối đa 16 cổng).
-
Nối đầu còn lại của mỗi sợi cáp vào cổng INPUT Anten/RF của Tivi hoặc thiết bị tương ứng. Xoay chặt các đầu nối.
-
-
Kiểm tra chất lượng tín hiệu:
-
Bật các Tivi hoặc thiết bị đã kết nối.
-
Kiểm tra chất lượng hình ảnh và kênh trên tất cả các Tivi. Nếu hình ảnh bị nhiễu, mờ, hoặc mất kênh, hãy kiểm tra lại các mối nối cáp và đặc biệt là đảm bảo bộ khuếch đại tín hiệu hoạt động hiệu quả và có cường độ phù hợp.
-
Lưu ý khi sử dụng
Để đảm bảo hiệu suất và tuổi thọ cho bộ chia tín hiệu, hãy lưu ý các điểm sau:
-
BẮT BUỘC sử dụng bộ khuếch đại: Do chia ra 16 đầu ra, suy hao tín hiệu sẽ cực kỳ đáng kể. Luôn tính toán và lắp đặt một bộ khuếch đại tín hiệu truyền hình cáp (CATV amplifier) mạnh mẽ trước bộ chia để đảm bảo tín hiệu đủ mạnh cho tất cả các thiết bị.
-
Không sử dụng cáp kém chất lượng: Cáp đồng trục kém chất lượng hoặc đầu nối bị oxy hóa có thể gây suy hao tín hiệu đáng kể và nhiễu.
-
Tránh các mối nối lỏng lẻo: Đảm bảo tất cả các đầu nối cáp đều được xoay chặt vào các cổng của bộ chia để tránh mất tín hiệu và nhiễu.
-
Không vượt quá số cổng: Không cố gắng chia tín hiệu ra nhiều hơn 16 đầu ra bằng cách nối tiếp các bộ chia mà không có tính toán suy hao tín hiệu phù hợp. Điều này có thể làm suy hao tín hiệu quá mức và ảnh hưởng nghiêm trọng đến chất lượng.
-
Tránh môi trường ẩm ướt/nhiệt độ cao: Mặc dù được làm bằng kim loại, việc lắp đặt ở nơi ẩm ướt hoặc nhiệt độ quá cao có thể ảnh hưởng đến linh kiện bên trong và gây oxy hóa các cổng.
Chia sẻ cảm nhận cá nhân
- Chị Thư, Hà Nội chia sẻ rằng: "Với tư cách là một chuyên gia trong lĩnh vực hệ thống truyền hình và mạng, tôi nhận thấy Bộ chia truyền hình cáp PACIFIC 4216AP là một sản phẩm chuyên dụng, cực kỳ cần thiết và không thể thiếu cho những dự án quy mô lớn nhất, nơi cần phân phối tín hiệu đến rất nhiều điểm. Khả năng chia 1 ra 16 đầu ra là một lợi thế tối thượng, giúp tôi tối ưu hóa việc lắp đặt hạ tầng cho các tòa nhà văn phòng, khách sạn lớn, hoặc các khu dân cư đòi hỏi số lượng điểm truy cập lớn."
Đánh giá chung về sản phẩm
Bộ chia truyền hình cáp PACIFIC 4216AP là một thiết bị phân phối tín hiệu đa năng và hiệu quả, được thiết kế để đáp ứng nhu cầu chia sẻ tín hiệu truyền hình và dữ liệu trong các môi trường quy mô rất lớn. Với dải tần số rộng (5-2400 Mhz) cho phép xử lý tín hiệu truyền hình cáp, vệ tinh, internet và camera, cùng với khả năng chia 1 ra 16 và vỏ hợp kim chống nhiễu, sản phẩm này đảm bảo chất lượng hình ảnh và kết nối ổn định khi được tích hợp đúng cách với bộ khuếch đại tín hiệu phù hợp. PACIFIC 4216AP là lựa chọn đáng tin cậy cho việc mở rộng hệ thống giải trí và thông tin của bạn.
Lời khuyên lựa chọn bộ chia tín hiệu phù hợp
Để chọn được bộ chia tín hiệu truyền hình cáp ưng ý và phù hợp nhất, hãy cân nhắc các yếu tố sau:
-
Số lượng đầu ra: Xác định chính xác bạn cần chia tín hiệu cho bao nhiêu Tivi hoặc thiết bị khác.
-
Loại tín hiệu: Bạn muốn chia tín hiệu truyền hình cáp, vệ tinh, internet, hay camera? Đảm bảo bộ chia hỗ trợ dải tần số cần thiết.
-
Tính toán suy hao và khuếch đại: Đối với số lượng đầu ra lớn (ví dụ 16 cổng trở lên) hoặc dây cáp dài, bắt buộc phải kết hợp bộ chia thụ động với một bộ khuếch đại tín hiệu chất lượng cao và phù hợp.
-
Chất liệu và độ bền: Vỏ kim loại thường tốt hơn để chống nhiễu và tăng độ bền.
-
Thương hiệu và uy tín: Lựa chọn các thương hiệu có tiếng trong lĩnh vực truyền hình cáp để đảm bảo chất lượng.
-
Môi trường lắp đặt: Bộ chia sẽ được lắp đặt trong nhà hay ngoài trời? Nếu ngoài trời cần có chuẩn chống nước/bụi.
Nhìn chung, Bộ chia truyền hình cáp PACIFIC 4216AP là một thành phần thiết yếu, mang lại sự tiện nghi và hiệu quả trong việc phân phối tín hiệu giải trí và thông tin. Với khả năng đa năng, dải tần số rộng và độ bền cao, sản phẩm này không chỉ giúp bạn mở rộng hệ thống Tivi một cách dễ dàng mà còn đảm bảo chất lượng tín hiệu luôn ổn định, tối ưu hóa trải nghiệm giải trí của bạn. Hãy liên hệ với chúng tôi qua hotline : 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Kiến An, Hải Phòng
