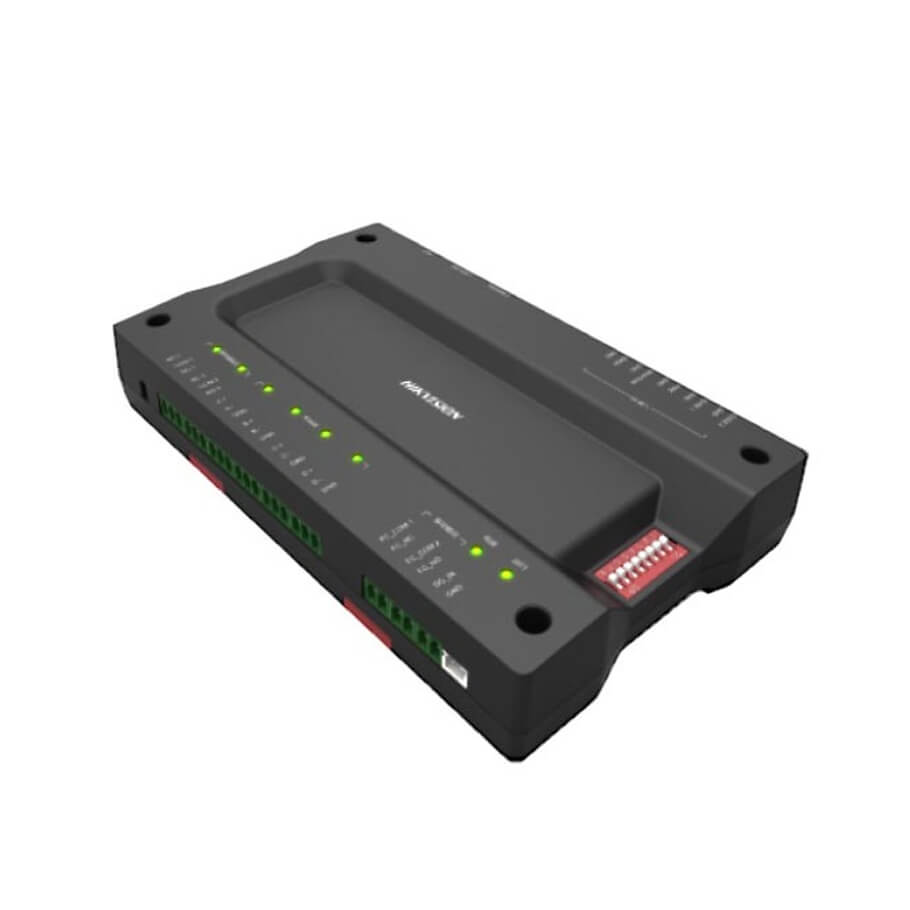

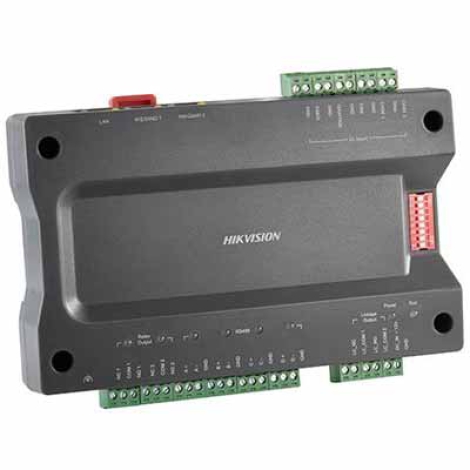

Bộ điều khiển phụ cho thang máy Hikvision SH-K3M0016A

Trong bối cảnh đô thị hóa nhanh chóng và các tòa nhà cao tầng mọc lên như nấm, nhu cầu về một hệ thống kiểm soát ra vào thang máy tinh vi và an toàn ngày càng trở nên cấp thiết. Bộ điều khiển phụ cho thang máy Hikvision SH-K3M0016A chính là một giải pháp tiên phong, được thiết kế để mở rộng khả năng quản lý tầng cho các hệ thống kiểm soát truy cập thang máy hiện đại. Sản phẩm này không chỉ đảm bảo an ninh tối đa mà còn mang lại sự tiện lợi và hiệu quả vận hành vượt trội cho các tòa nhà dân cư, thương mại và tổ hợp phức hợp.

Hikvision, một trong những nhà cung cấp giải pháp an ninh hàng đầu thế giới, đã liên tục đổi mới để đáp ứng các yêu cầu khắt khe của thị trường kiểm soát truy cập. Sự phát triển của Bộ điều khiển phụ cho thang máy SH-K3M0016A là một phần trong chiến lược mở rộng hệ sinh thái kiểm soát ra vào toàn diện của Hikvision. Sản phẩm này ra đời để giải quyết bài toán quản lý truy cập thang máy phức tạp, nơi mà các bộ điều khiển chính cần được mở rộng khả năng kiểm soát số lượng tầng lớn hơn hoặc cần sự linh hoạt trong việc cấp quyền truy cập. Nó đại diện cho sự tiến bộ trong công nghệ nhúng và giao tiếp, mang lại giải pháp tin cậy và hiệu quả cho các tòa nhà hiện đại.

Tính năng nổi bật

Bộ điều khiển phụ Hikvision SH-K3M0016A sở hữu những thông số kỹ thuật và tính năng nổi bật, khẳng định vị thế dẫn đầu trong lĩnh vực kiểm soát truy cập thang máy:

• Bộ xử lý 32-bit mạnh mẽ: Đảm bảo khả năng xử lý dữ liệu nhanh chóng và đáng tin cậy, tối ưu hóa hiệu suất hoạt động của hệ thống.

• Kiểm soát truy cập 16 tầng: Được thiết kế để mở rộng khả năng quản lý cho tối đa 16 tầng, phù hợp với các tòa nhà có quy mô từ vừa đến lớn.

• 16 Đầu ra Rơ le: Cung cấp 16 đầu ra rơ le độc lập, cho phép điều khiển chính xác việc truy cập đến từng tầng, tăng cường tính bảo mật và linh hoạt.

• 2 Đầu vào báo động: Tích hợp 2 đầu vào báo động (bao gồm 1 đầu vào báo động thông thường và 1 đầu vào báo động cậy phá), giúp phát hiện sớm các hành vi bất thường và cảnh báo kịp thời.

• 2 Giao diện RS-485: Cho phép kết nối mở rộng với các bộ điều khiển chính hoặc các thiết bị ngoại vi khác, tạo nên một hệ thống kiểm soát truy cập thang máy tích hợp và đồng bộ.

• Chuông báo tích hợp: Một chuông báo được tích hợp sẵn, cung cấp tín hiệu âm thanh khi có sự kiện báo động xảy ra.

• Lắp đặt dễ dàng: Hỗ trợ lắp đặt thanh ray dẫn hướng, giúp quá trình cài đặt nhanh chóng và tiện lợi trong các tủ điều khiển thang máy.

• Hoạt động bền bỉ trong điều kiện khắc nghiệt:

  • Nhiệt độ làm việc: Đa dạng từ -40°C đến +70°C (-40°F đến +158°F), cho phép thiết bị hoạt động ổn định trong môi trường cực lạnh hoặc cực nóng.

  • Độ ẩm làm việc: Từ 10% đến 90% (Không ngưng tụ), đảm bảo hiệu suất ngay cả trong môi trường có độ ẩm cao.

• Kích thước nhỏ gọn: Với kích thước 167mm × 105mm × 30mm, thiết bị dễ dàng tích hợp vào không gian tủ điều khiển thang máy mà không chiếm nhiều diện tích.

Thiết kế và chất liệu

Bộ điều khiển phụ Hikvision SH-K3M0016A được thiết kế chuyên biệt để lắp đặt trong môi trường công nghiệp của tủ điều khiển thang máy. Với vỏ bọc chắc chắn, thiết bị đảm bảo khả năng bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn, va đập và các yếu tố môi trường khác. Kích thước 167mm × 105mm × 30mm được tối ưu hóa để dễ dàng tích hợp vào hệ thống hiện có.

Về chất liệu, sản phẩm được chế tạo từ các vật liệu bền bỉ, chịu được dải nhiệt độ rộng (-40°C đến +70°C) và độ ẩm cao (10% đến 90% không ngưng tụ). Khả năng lắp đặt thanh ray dẫn hướng cũng cho thấy thiết kế được tối ưu hóa cho việc triển khai nhanh chóng và an toàn trong các tủ điều khiển tiêu chuẩn, đảm bảo tính ổn định và tuổi thọ hoạt động của thiết bị trong môi trường khắc nghiệt.

Nguyên lý hoạt động

Bộ điều khiển phụ Hikvision SH-K3M0016A hoạt động như một mô-đun mở rộng thông minh, liên kết chặt chẽ với bộ điều khiển thang máy chính của Hikvision (ví dụ: DS-K2600 Series). Khi người dùng quét thẻ hoặc xác thực vân tay/khuôn mặt tại đầu đọc kết nối với bộ điều khiển chính, bộ xử lý 32-bit của bộ điều khiển chính sẽ xác thực quyền truy cập của người dùng.

Nếu người dùng được phép truy cập vào một tầng cụ thể, tín hiệu sẽ được truyền qua giao diện RS-485 từ bộ điều khiển chính đến SH-K3M0016A. Bộ điều khiển phụ này sau đó sẽ kích hoạt một trong 16 đầu ra rơ le tương ứng với tầng được phép truy cập. Đầu ra rơ le này sẽ gửi tín hiệu đến bảng điều khiển thang máy, cho phép thang máy di chuyển đến tầng đó. Các đầu vào báo động giám sát trạng thái cửa hoặc các cảm biến khác, kích hoạt chuông báo và gửi tín hiệu về bộ điều khiển chính khi có sự cố. Nguyên lý này đảm bảo một luồng kiểm soát thông suốt, an toàn và có khả năng mở rộng.

Lợi ích

Bộ điều khiển phụ Hikvision SH-K3M0016A mang đến nhiều lợi ích cốt lõi cho việc quản lý thang máy hiện đại:

• Tăng cường an ninh truy cập: Chỉ những người được ủy quyền mới có thể truy cập các tầng cụ thể, ngăn chặn người lạ xâm nhập và đảm bảo an toàn cho cư dân/nhân viên.

• Quản lý tầng linh hoạt: Khả năng kiểm soát 16 tầng giúp mở rộng hệ thống kiểm soát truy cập mà không cần thay thế toàn bộ hệ thống thang máy.

• Hiệu quả vận hành: Tự động hóa quá trình kiểm soát ra vào, giảm thiểu sự can thiệp của con người và tối ưu hóa luồng di chuyển trong tòa nhà.

• Bền bỉ và đáng tin cậy: Khả năng hoạt động trong dải nhiệt độ và độ ẩm rộng đảm bảo thiết bị vận hành ổn định liên tục, giảm thiểu rủi ro sự cố.

• Dễ dàng tích hợp: Giao diện RS-485 tiêu chuẩn giúp sản phẩm dễ dàng tích hợp vào các hệ thống kiểm soát truy cập của Hikvision.

Bảng so sánh các tính năng với sản phẩm cùng phân khúc giá

Tiêu chí	Hikvision SH-K3M0016A	Bộ điều khiển phụ khác
Bộ xử lý	32-bit	16-bit
Số tầng kiểm soát	16 tầng	8 tầng
Đầu ra Rơ le	16 đầu ra	8 đầu ra
Đầu vào báo động	2 đầu vào (bao gồm cậy phá)	1 đầu vào
Giao diện kết nối	2 x RS-485	1 x RS-485
Chuông báo tích hợp	Có	Không
Nhiệt độ làm việc	-40°C đến +70°C	0°C đến +50°C
Độ ẩm làm việc	10% đến 90% (Không ngưng tụ)	20% đến 80% (Không ngưng tụ)
Lắp đặt	Thanh ray dẫn hướng	Bắt vít
Kích thước (DxRxC)	167mm × 105mm × 30mm	Nhỏ hơn

Ưu điểm và nhược điểm

Ưu điểm

• Khả năng mở rộng mạnh mẽ: Kiểm soát 16 tầng với 16 đầu ra rơ le riêng biệt, lý tưởng cho các tòa nhà đa tầng.

• Độ bền vượt trội: Dải nhiệt độ hoạt động rộng (-40°C đến +70°C) và khả năng chống ẩm cao, phù hợp với nhiều môi trường lắp đặt.

• Tích hợp an ninh: 2 đầu vào báo động, bao gồm cả báo động cậy phá, tăng cường bảo mật.

• Linh hoạt kết nối: 2 giao diện RS-485 cho phép mở rộng và tích hợp dễ dàng vào hệ thống hiện có.

• Lắp đặt tiện lợi: Thiết kế lắp đặt thanh ray dẫn hướng giúp tiết kiệm thời gian và công sức.

• Hiệu suất ổn định: Bộ xử lý 32-bit đảm bảo hoạt động mượt mà, không gián đoạn.

Nhược điểm

• Là bộ điều khiển phụ, cần phải có bộ điều khiển chính của Hikvision để hoạt động.

• Thiết kế chuyên dụng cho tủ điều khiển, không phải thiết bị độc lập.

Hướng dẫn sử dụng

1. Lắp đặt:

• Vị trí: Lắp thiết bị vào tủ điều khiển thang máy, đảm bảo thông gió tốt.

• Gắn: Sử dụng thanh ray dẫn hướng để cố định thiết bị một cách chắc chắn trong tủ.

• Nối dây:

  • Kết nối 2 giao diện RS-485 với bộ điều khiển thang máy chính của Hikvision và các thiết bị mở rộng khác.

  • Nối 16 đầu ra Rơ le với các mạch điều khiển tầng tương ứng của thang máy.

  • Kết nối 2 đầu vào báo động với các cảm biến hoặc công tắc cảnh báo (ví dụ: cảm biến cậy phá, cảm biến cửa).

  • Đảm bảo cấp nguồn ổn định cho bộ điều khiển chính và các thiết bị liên quan.

2. Cấu hình (Thông qua bộ điều khiển chính):

• Gán địa chỉ: Sử dụng phần mềm quản lý của Hikvision (ví dụ: iVMS-4200) để gán địa chỉ duy nhất cho SH-K3M0016A trong hệ thống mạng RS-485.

• Liên kết tầng: Liên kết từng đầu ra Rơ le (từ 1 đến 16) với các tầng tương ứng của thang máy trong phần mềm quản lý.

• Cấu hình quyền truy cập: Thiết lập quyền truy cập cho từng người dùng/thẻ/vân tay đến các tầng cụ thể thông qua bộ điều khiển chính.

3. Vận hành:

• Khi người dùng xác thực thành công tại đầu đọc của bộ điều khiển chính, tín hiệu sẽ được truyền đến SH-K3M0016A.

• SH-K3M0016A sẽ kích hoạt đầu ra Rơ le tương ứng với tầng được cấp quyền, cho phép thang máy di chuyển đến tầng đó.

• Trong trường hợp có tín hiệu từ đầu vào báo động, chuông tích hợp sẽ kêu và thông báo sẽ được gửi về hệ thống quản lý trung tâm.

Lưu ý khi sử dụng

• Nguồn điện: Đảm bảo nguồn điện cấp cho toàn bộ hệ thống kiểm soát thang máy ổn định và phù hợp với yêu cầu kỹ thuật.

• Môi trường: Dù thiết bị có dải nhiệt độ rộng, hãy cố gắng duy trì nhiệt độ và độ ẩm trong tủ điều khiển ở mức ổn định, tránh ngưng tụ hơi nước.

• Đi dây: Thực hiện đi dây cẩn thận, đúng kỹ thuật và theo sơ đồ của nhà sản xuất để tránh chập mạch hoặc nhiễu tín hiệu.

• Tương thích: Luôn đảm bảo SH-K3M0016A được sử dụng với bộ điều khiển thang máy chính tương thích của Hikvision.

• Bảo mật: Đặt mật khẩu mạnh và thường xuyên cập nhật firmware cho bộ điều khiển chính để bảo vệ hệ thống khỏi các mối đe dọa an ninh mạng.

• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ các kết nối dây, trạng thái hoạt động của thiết bị và chức năng kiểm soát tầng để đảm bảo hệ thống luôn hoạt động trơn tru.

• An toàn điện: Chỉ những kỹ thuật viên có chuyên môn mới được phép lắp đặt và bảo trì thiết bị điện tử trong tủ điều khiển thang máy.

Chia sẻ cảm nhận cá nhân

• Anh Quân, Hải Phòng chia sẻ rằng: "Với vai trò là người trực tiếp làm việc trong lĩnh vực quản lý hệ thống an ninh tòa nhà, tôi thực sự đánh giá cao Bộ điều khiển phụ cho thang máy Hikvision SH-K3M0016A. Điều khiến tôi ấn tượng nhất là khả năng mở rộng linh hoạt và độ tin cậy cao của nó. Trước đây, việc quản lý quyền truy cập thang máy cho một tòa nhà nhiều tầng thường khá phức tạp và đòi hỏi nhiều thiết bị cồng kềnh."

Đánh giá chung về sản phẩm

Bộ điều khiển phụ cho thang máy Hikvision SH-K3M0016A là một thành phần thiết yếu và hiệu quả trong việc xây dựng hệ thống kiểm soát truy cập thang máy an toàn và linh hoạt. Với khả năng kiểm soát lên đến 16 tầng, tích hợp đa dạng các đầu vào/ra và giao tiếp RS-485, sản phẩm này cung cấp một giải pháp mở rộng mạnh mẽ cho các bộ điều khiển chính. Đặc biệt, khả năng hoạt động trong dải nhiệt độ cực kỳ rộng và độ ẩm cao là một điểm cộng lớn, đảm bảo tính ổn định và độ tin cậy trong môi trường khắc nghiệt.

Lời khuyên về cách lựa chọn sản phẩm phù hợp

Khi lựa chọn bộ điều khiển thang máy, bạn nên cân nhắc các yếu tố sau:

• Số lượng tầng cần kiểm soát: Xác định rõ số lượng tầng trong tòa nhà để chọn bộ điều khiển phụ có đủ khả năng mở rộng (ví dụ: SH-K3M0016A cho 16 tầng).

• Khả năng tương thích: Đảm bảo bộ điều khiển phụ tương thích hoàn toàn với bộ điều khiển chính (nếu đã có) hoặc chọn đồng bộ một hệ sinh thái của cùng một thương hiệu như Hikvision.

• Môi trường lắp đặt: Nếu thiết bị được đặt trong môi trường có điều kiện khắc nghiệt về nhiệt độ hoặc độ ẩm, hãy ưu tiên các sản phẩm có dải hoạt động rộng như SH-K3M0016A.

• Nhu cầu an ninh: Nếu bạn cần các tính năng báo động hoặc giám sát an ninh tăng cường, hãy tìm kiếm các sản phẩm có đầu vào báo động và khả năng tích hợp hệ thống an ninh.

• Khả năng mở rộng trong tương lai: Cân nhắc nhu cầu mở rộng hệ thống trong tương lai để chọn bộ điều khiển có đủ giao diện và khả năng mở rộng.

Nhìn chung, Bộ điều khiển phụ cho thang máy Hikvision SH-K3M0016A là một giải pháp then chốt cho việc tối ưu hóa an ninh và hiệu quả quản lý ra vào thang máy trong các tòa nhà hiện đại. Với khả năng kiểm soát 16 tầng, thiết kế bền bỉ, và khả năng tích hợp linh hoạt, sản phẩm này không chỉ đáp ứng mà còn vượt xa mong đợi về một hệ thống kiểm soát truy cập thông minh và đáng tin cậy. Đầu tư vào SH-K3M0016A chính là đầu tư vào sự an toàn, tiện lợi và hiệu quả lâu dài cho hạ tầng thang máy của bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
