Bộ định tuyến router Oudoor ngoài trời MikroTik RB5009UPr+S+OUT

Thị trường hạ tầng mạng không dây ngoài trời (WISP), truyền dẫn camera an ninh đô thị và điện toán biên công nghiệp (Industrial Edge) đang đòi hỏi những thiết bị định tuyến nhỏ gọn nhưng sở hữu sức mạnh xử lý cấp doanh nghiệp. Tại các điểm cột viễn thông, trạm quan trắc hay nút giao thông thông minh, việc phải lắp đặt một tủ kỹ thuật cồng kềnh chứa riêng bộ định tuyến, switch chia mạng và các adapter nguồn PoE rời rạc gây tốn kém chi phí thi công và làm gia tăng tỷ lệ sự cố phần cứng.

MikroTik RB5009UPr+S+OUT được hãng viễn thông Latvia phát triển để định nghĩa lại phân khúc định tuyến ngoài trời: kết hợp hoàn hảo giữa năng lực định tuyến cấp cao của kiến trúc ARM 64-bit, khả năng cấp nguồn PoE-out 120W cho toàn bộ hệ thống phụ trợ, và cổng quang 10G SFP+ trong một khối vỏ kim loại đúc đạt chuẩn IP66 duy nhất. Thiết bị giúp loại bỏ các mối lo về rủi ro thời tiết, tối ưu hóa triệt để chi phí đầu tư tổng thể (TCO) cho các nhà mạng và doanh nghiệp.

Tính năng nổi bật

• Kiến trúc điện toán ARM 64-bit Marvell Armada mạnh mẽ: Trái tim xử lý là SoC Marvell Armada 88F7040 với 4 nhân CPU có khả năng biến thiên xung nhịp linh hoạt 350-1400 MHz, kết hợp bộ nhớ 1 GB RAM và chip chuyển mạch chuyên dụng 88E6393, bảo đảm thông lượng định tuyến và chuyển mạch wire-speed không nghẽn cổ chai.

• Cấp nguồn linh hoạt và PoE-out toàn diện: Hỗ trợ 2 đầu vào DC độc lập (nguồn cực 2 chân 24-57V hoặc PoE-in) và cấp nguồn PoE-out chuẩn 802.3af/at trên toàn bộ 8 cổng Ethernet (bao gồm 7 cổng 1G và 1 cổng 2.5G), tổng công suất đầu ra lên đến 120W.

• Hạ tầng mạng đa tốc độ tích hợp: Cung cấp 7 cổng Gigabit Ethernet, 1 cổng 2.5G Ethernet tốc độ cao và 1 khe cắm quang học SFP+ 10 Gbps, tạo điều kiện xây dựng đường trục truyền dẫn quang - đồng liền mạch.

• Tăng tốc phần cứng IPsec chuyên dụng: Hỗ trợ tính năng Hardware Cryptographic Acceleration, bảo đảm thông lượng VPN site-to-site đạt tốc độ Gigabit mà không làm suy giảm hiệu năng xử lý của CPU.

• Hệ điều hành RouterOS v7 bản quyền License 5: Khai thác toàn bộ tính năng định tuyến nâng cao của RouterOS v7 như WireGuard, BGP đa vùng, OSPFv3, MPLS, container hóa và phân đoạn mạng VLAN linh hoạt.

• Vỏ bọc ngoài trời chuẩn IP66 chuyên dụng: Thiết kế tản nhiệt thụ động nguyên khối bằng kim loại, chịu được dải nhiệt độ khắc nghiệt từ -40°C đến 70°C và độ bền hoạt động MTBF khoảng 200.000 giờ.

Thiết kế và chất liệu

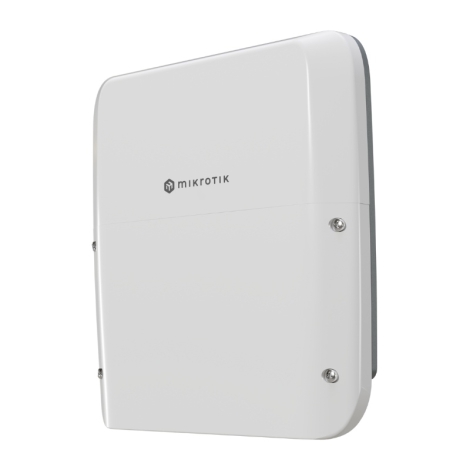

• Vỏ bọc kim loại đúc nguyên khối chống chịu thời tiết IP66: Toàn bộ khung vỏ được gia công từ hợp kim nhôm định hình dày dặn, các cổng kết nối được che chắn kỹ lưỡng bởi nắp đậy bảo vệ có gioăng cao su làm kín, ngăn chặn hoàn toàn sự xâm nhập của bụi mịn và tia nước áp lực cao từ mọi hướng (Địa chỉ IP66).

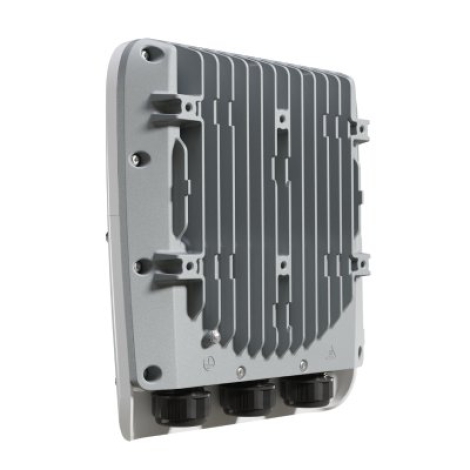

• Cơ chế tản nhiệt thụ động không quạt (Passive Cooling): Mặt lưng thiết bị tích hợp các cánh tản nhiệt kim loại bản lớn. Việc loại bỏ quạt cơ học triệt tiêu nguy cơ hỏng hóc do ma sát vòng bi hoặc kẹt bụi cát, duy trì sự yên tĩnh tuyệt đối và độ tin cậy vận hành liên tục 24/7.

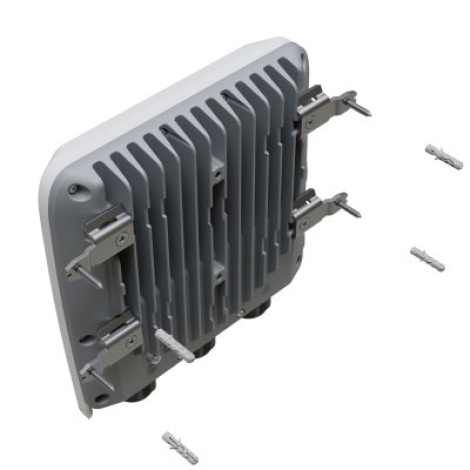

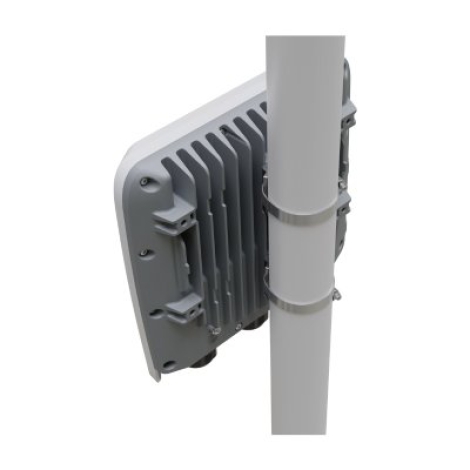

• Bộ gá lắp đa năng ngoài trời: Tích hợp ngàm gắn kim loại chịu lực chắc chắn, cho phép cố định thiết bị linh hoạt lên cột viễn thông (Pole-mount) hoặc bắt vít cố định lên bề mặt tường bê tông (Wall-mount).

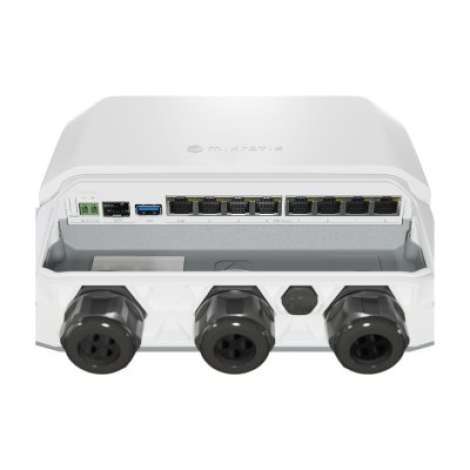

• Khoang bảo vệ cáp chuyên dụng: Khu vực chân cắm cáp Ethernet, quang SFP+, cổng USB 3.0 và cổng nguồn terminal block 2 chân được bố trí bên trong nắp khoang có đệm cao su làm kín và siết ốc cố định, bảo đảm cáp không bị võng hay tuột ngàm khi có gió bão.

Nguyên lý hoạt động

MikroTik RB5009UPr+S+OUT vận hành dựa trên kiến trúc chuyển tiếp gói tin phân tầng kết hợp mạch điều phối nguồn điện thông minh:

1. Xử lý gói tin và Phân luồng dữ liệu Wire-Speed: Lưu lượng từ 7 cổng Gigabit, 1 cổng 2.5G và 1 cổng quang 10G SFP+ được kết nối trực tiếp vào chip chuyển mạch Marvell 88E6393. Chip chuyển mạch giao tiếp với CPU Marvell 88F7040 qua đường bus nội bộ 10 Gbps tốc độ cao, cho phép xử lý chuyển mạch L2 ở tốc độ đường truyền (Line-rate) mà không chiếm dụng tài nguyên tính toán của CPU.

2. Định tuyến L3 và Tăng tốc phần cứng IPsec: CPU ARM 64-bit tự động điều tiết xung nhịp từ 350 MHz đến 1400 MHz theo tải lưu lượng thực tế. Đối với lưu lượng VPN mã hóa, bo mạch kích hoạt khối Tăng tốc phần cứng IPsec để mã hóa và giải mã trực tiếp, bảo đảm thông lượng VPN đạt tốc độ Gigabit mà không làm nghẽn CPU.

3. Cơ chế cấp nguồn tự ngắt và Dự phòng kép: Thiết bị tiếp nhận nguồn điện từ 2 đầu vào DC: cổng PoE-in (trên các cổng Ether1-Ether7) hoặc cọc đầu nối 2 chân (Terminal block 24-57V). Vi mạch điều khiển tự động chuyển mạch nguồn không trễ nếu một trong hai nguồn gặp sự cố, giữ cho router và các thiết bị phụ tải hoạt động liên tục.

4. Điều khiển và Phân phối PoE-out chủ động: Bộ điều khiển PoE-out kiểm tra tiêu chuẩn thiết bị nhận nguồn (Handshake) theo chuẩn 802.3af/at trên các cổng Ether1 đến Ether8. Nguồn điện chỉ được cấp khi thiết bị đầu cuối hợp chuẩn, đồng thời mạch bảo vệ tự động ngắt từng cổng nếu phát hiện hiện tượng quá dòng hoặc quá nhiệt mạch PCB.

5. Giám sát phần cứng thời gian thực qua RouterOS v7: Hệ điều hành liên tục đọc thông số từ các cảm biến tích hợp: điện áp đầu vào, dòng điện tiêu thụ tổng, nhiệt độ CPU và nhiệt độ bo mạch PCB, cho phép kích hoạt các kịch bản tự động hóa cảnh báo qua Email/Telegram khi phát hiện dấu hiệu bất thường.

Lợi ích

• Tối giản hóa vật tư tại trạm lắp đặt: Tích hợp đồng thời Router tải nặng, Switch đa tốc độ và bộ cấp nguồn PoE công suất lớn 120W trong một khối ngoài trời, loại bỏ hoàn toàn các bộ adapter PoE rời và tủ rack cồng kềnh.

• Băng thông mở rộng với cổng 10G SFP+ và 2.5G: Cung cấp đường trục truyền dẫn quang tốc độ cao, gom lưu lượng ổn định cho các trạm phát Wi-Fi 6/7 ngoài trời hoặc hệ thống camera giám sát PTZ 4K.

• Độ tin cậy bền bỉ trước thời tiết: Cấp bảo vệ IP66 kết hợp dải nhiệt hoạt động rộng từ -40°C đến 70°C giúp thiết bị duy trì hoạt động ổn định trên các đỉnh núi cao, vùng biển ăn mòn hoặc các trạm quan trắc khắc nghiệt.

• Khả năng quản trị mạng chuyên sâu: Hệ điều hành RouterOS v7 mang đến khả năng cấu hình VLAN không giới hạn, cân bằng tải đa đường truyền (Multi-WAN), định tuyến động BGP/OSPF và mạng riêng ảo WireGuard tốc độ cao.

• Bảo vệ toàn vẹn luồng dữ liệu: Tính năng tăng tốc phần cứng IPsec giúp thiết lập các đường truyền bảo mật cao từ trạm ngoài trời về trung tâm điều hành với độ trễ tối thiểu.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Sức mạnh định tuyến ARM 64-bit Marvell 88F7040 4 lõi vượt trội, xử lý lưu lượng mạng lớn ổn định.

• Khung vỏ kim loại chuẩn IP66 siêu bền, tản nhiệt thụ động không quạt, triệt tiêu tiếng ồn và rủi ro hỏng hóc cơ học.

• Tích hợp cổng mạng đa tốc độ: 7 cổng 1G, 1 cổng 2.5G và 1 cổng quang 10G SFP+.

• Cấp nguồn PoE-out chuẩn 802.3af/at trên toàn bộ 8 cổng Ethernet với tổng công suất dồi dào 120W.

• Tích hợp tăng tốc phần cứng IPsec giúp kết nối VPN an toàn, băng thông cao.

• Hệ điều hành RouterOS v7 License 5 hỗ trợ đầy đủ các giao thức định tuyến doanh nghiệp và WISP.

Nhược điểm

• Đòi hỏi người quản trị có kiến thức chuyên sâu về RouterOS để làm chủ toàn bộ tính năng.

• Hệ thống chỉ vận hành trên RouterOS phiên bản v7 trở lên, không hỗ trợ hạ cấp về các bản v6 cũ.

Hướng dẫn sử dụng

* Đấu nối nguồn điện an toàn và Khởi động thiết bị

1. Mở nắp bảo vệ khoang cáp phía dưới đáy thiết bị bằng cách tháo các ốc siết cố định.

2. Cấp nguồn thông qua một trong hai phương thức:

   • Đầu nối 2 chân (Terminal block): Đấu dây nguồn DC có dải điện áp 24-57V vào cọc 2 chân, siết chặt ốc giữ dây.

   • PoE-in: Cắm dây mạng từ switch hoặc adapter PoE đạt chuẩn 802.3af/at (24-57V) vào các cổng Ether1 đến Ether7 có hỗ trợ PoE ngược.

3. Kiểm tra đèn LED chỉ thị nguồn trên bo mạch; quan sát đèn báo trạng thái khởi động của RouterOS v7.

* Cấu hình cổng kết nối SFP+ 10G và Cổng 2.5G

1. Kết nối vào thiết bị qua phần mềm WinBox bằng địa chỉ MAC hoặc IP mặc định 192.168.88.1.

2. Truy cập mục Interfaces > chọn cổng sfp-sfpplus1: gắn module quang 10G (S+85DLC03D hoặc S+RJ10), thiết lập tốc độ Auto-Negotiation hoặc cố định 10 Gbps để làm đường truyền uplink.

3. Tại cổng ether8 (2.5G): cấu hình làm cổng kết nối cho Access Point Wi-Fi tốc độ cao hoặc máy chủ lưu trữ trạm ngoài trời.

* Quản lý và Kích hoạt cấp nguồn PoE-out trên các cổng Ether1 - Ether8

1. Trong WinBox, truy cập menu Interfaces > nhấp đúp vào cổng Ethernet cần cấp nguồn (ví dụ: ether2).

2. Chuyển sang tab PoE:

   • Thiết lập PoE Out: Chọn auto-on để router tự động nhận diện thiết bị chuẩn 802.3af/at và cấp nguồn an toàn, hoặc forced-on nếu sử dụng thiết bị nhận nguồn thụ động Passive PoE.

   • Cài đặt PoE Priority: Đặt mức độ ưu tiên từ 1 đến 99 để thiết bị tự động ngắt tải các cổng không quan trọng trước nếu tổng công suất vượt quá ngưỡng 120W.

3. Theo dõi các chỉ số điện áp (Voltage), dòng điện (Current) và công suất tiêu thụ (Power) hiển thị trực tiếp theo thời gian thực.

* Thiết lập VPN WireGuard tốc độ cao với Tăng tốc phần cứng

1. Truy cập mục WireGuard trên thanh menu chính của RouterOS v7.

2. Tạo một Interface WireGuard mới, chỉ định cổng kết nối (Listen Port) và tạo khóa riêng tư (Private Key).

3. Chuyển sang tab Peers, thêm thông tin Public Key của trạm trung tâm điều hành hoặc thiết bị di động của kỹ sư quản trị.

4. Gán địa chỉ IP cho interface WireGuard tại IP > Addresses và thiết lập quy tắc tường lửa tại IP > Firewall để hoàn tất đường hầm bảo mật.

* Giám sát trạng thái phần cứng và Hệ thống cảm biến

1. Vào menu System > chọn Health.

2. Theo dõi các thông số phần cứng do hệ thống cảm biến cung cấp:

   • Giám sát nhiệt độ CPU và Giám sát nhiệt độ PCB để đánh giá khả năng tản nhiệt thực tế của khung vỏ kim loại ngoài trời.

   • Bộ giám sát điện áp và Màn hình hiện tại (Current Monitor) để kiểm soát chất lượng của nguồn điện lưới hoặc hệ thống điện năng lượng mặt trời cấp vào.

Lưu ý khi sử dụng

• Không đóng lỏng nắp khoang bảo vệ cáp: Khi thi công ngoài trời, bắt buộc phải luồn cáp qua các đầu đệm cao su làm kín và siết chặt các ốc vít của nắp che; việc lắp hở nắp sẽ làm mất hiệu lực chống nước của chuẩn Địa chỉ IP66.

• Tránh cấp nguồn vượt quá ngưỡng điện áp quy định: Dải điện áp đầu vào cho phép là 24-57V; tuyệt đối không cấp nguồn vượt quá 57V hoặc dùng nguồn AC xoay chiều, gây cháy nổ tầng biến áp nguồn DC-DC bên trong.

• Lưu ý tổng công suất tiêu thụ của các thiết bị nhận nguồn PoE: Tổng công suất xuất ra của 8 cổng PoE-out đạt tối đa 120W. Tránh cắm đồng thời quá nhiều thiết bị tải nặng vượt quá ngưỡng dòng điện tối đa 2,59 A, khiến router tự động ngắt nguồn bảo vệ.

• Không bọc kín thiết bị bằng vật liệu cách nhiệt: Router sử dụng cơ chế tản nhiệt thụ động qua thân vỏ kim loại; không bọc xốp, bạt nilon hoặc đặt máy bên trong hộp nhựa kín không có luồn đối lưu khí tự nhiên, dễ dẫn đến hiện tượng quá nhiệt kích hoạt tính năng tự hạ xung nhịp CPU.

Chia sẻ cảm nhận cá nhân

• Anh Vinh, Hà Nội chia sẻ rằng: "Toàn bộ hệ thống gồm 4 trạm phát sóng điểm-đa-điểm (PtMP), 2 camera PTZ ngoài trời và 1 đường truyền quang trục 10G đều được cấp nguồn và gom dây trực tiếp vào chiếc router này mà không cần bất kỳ bộ tiếp điện switch nào khác. Trong những ngày nhiệt độ ngoài trời lên tới 42°C, cảm biến nhiệt độ PCB của máy chỉ dao động ở mức 54°C - 58°C nhờ khung vỏ nhôm tản nhiệt cực kỳ hiệu quả."

Đánh giá chung về sản phẩm

MikroTik RB5009UPr+S+OUT là bộ định tuyến ngoài trời toàn năng và mạnh mẽ hàng đầu trong phân khúc thiết bị mạng chuyên dụng hiện nay. Sự hòa quyện giữa kiến trúc ARM 64 bit, chip vi xử lý 88F7040 4 lõi, bộ nhớ 1 GB RAM, năng lực cấp nguồn PoE-out 120W chuẩn 802.3af/at, cổng quang 10G SFP+ cùng cấp bảo vệ môi trường chuẩn Địa chỉ IP66 đã tạo nên một thiết bị mạng biên chuẩn mực, tin cậy và tối ưu chi phí hạ tầng cho mọi công trình viễn thông ngoài trời.

Lời khuyên về cách lựa chọn sản phẩm

• Nhà cung cấp dịch vụ Internet không dây (WISP), trạm chuyển tiếp viễn thông ngoài trời: Lựa chọn hoàn hảo số một nhờ sự kết hợp giữa cổng 10G SFP+, cổng 2.5G và 8 cổng PoE-out 802.3af/at mạnh mẽ trên hệ điều hành RouterOS v7.

• Hệ thống giám sát giao thông đô thị, camera thông minh tại nút giao: Cung cấp giải pháp định tuyến, cấp nguồn tập trung cho toàn bộ cụm camera PTZ, cảm biến đo đếm xe cộ và truyền ngược dữ liệu về trung tâm qua cáp quang.

• Văn phòng doanh nghiệp nhỏ chỉ dùng trong nhà: Không nên chọn; nên chuyển sang phiên bản trong nhà RB5009UG+S+IN hoặc RB5009UPr+S+IN để tiết kiệm chi phí đầu tư do không phải trả thêm tiền cho phần khung vỏ đúc chống nước IP66.

Nhìn chung, Bộ định tuyến router Oudoor ngoài trời MikroTik RB5009UPr+S+OUT khẳng định năng lực làm chủ công nghệ thiết bị viễn thông đỉnh cao của MikroTik. Không chỉ giải quyết triệt để bài toán khắc nghiệt của thời tiết và không gian thi công hạn chế, sản phẩm còn mở ra khả năng mở rộng băng thông dài hạn cho doanh nghiệp, xứng đáng là lựa chọn hàng đầu cho các kỹ sư hạ tầng mạng chuyên nghiệp. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
