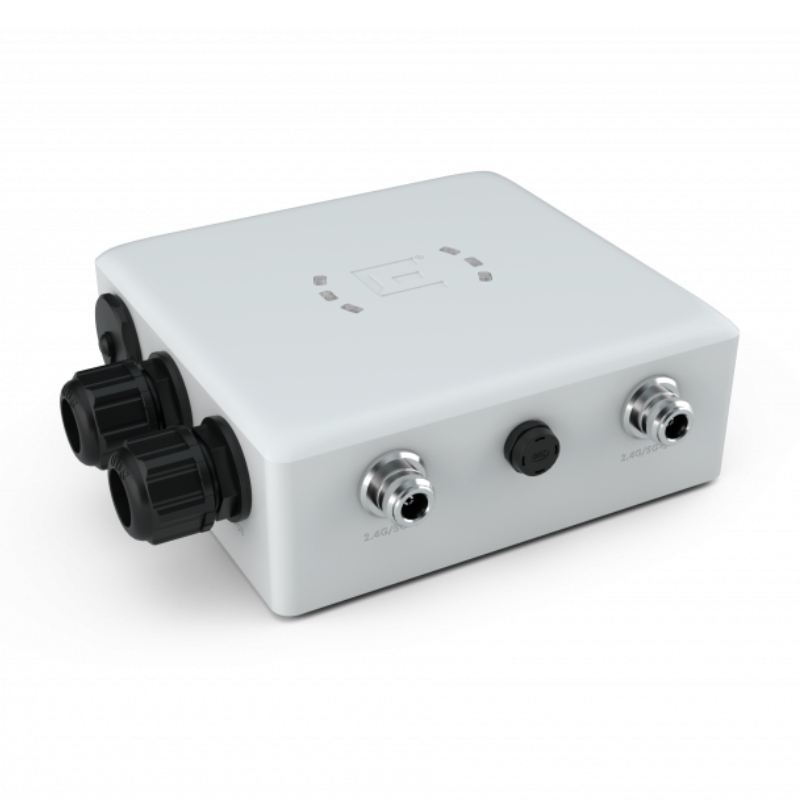

Bộ phát wifi 6 Extreme AP360e-WR

Thị trường viễn thông không dây ngoài trời (Outdoor WLAN) phục vụ các đại công trình logistics cảng biển, bến bãi container, đường băng sân bay và các tổ hợp công nghiệp nặng đang đối mặt với bài toán suy hao truyền dẫn nghiêm trọng. Các vật cản kim loại cỡ lớn thường gây hiện tượng chắn sóng và phản xạ đa đường (Multipath Fading). Nhiều dòng Access Point ăng-ten ngầm cố định tỏ ra bất lực do búp sóng hình cầu không thể len lỏi qua các hẻm container sâu hàng trăm mét.

Doanh nghiệp hiện đại đòi hỏi một điểm truy cập Wi-Fi 6 chuẩn công nghiệp có khả năng ghép nối linh hoạt các dòng ăng-ten định hướng dải hẹp, tích hợp hệ thống định vị vệ tinh tự động và tối ưu hóa điện năng. Bộ phát wifi 6 Extreme AP360e-WR ra đời như một giải pháp chuẩn mực, kết hợp sức mạnh phân luồng của công nghệ 802.11ax, chuẩn kháng thời tiết IP67, cụm 5 đầu cắm ăng-ten ngoài loại N chuyên dụng cùng module GPS thông minh.

Tính năng nổi bật

• Tùy biến búp sóng bằng 5 đầu nối loại N: Trang bị (5) Đầu nối loại N mạ kim loại chống oxy hóa, cho phép kết nối linh hoạt các loại ăng-ten ngoài chuyên dụng: Sector, Panel định hướng tầm xa hoặc Omni ngoài trời.

• Định vị không gian tự động với GPS: Mạch GPS tích hợp – độ chính xác từ 2,5m đến 3m trong điều kiện không gian mở, hỗ trợ tự động ghim vị trí thiết bị lên sơ đồ bản đồ vệ tinh đám mây mà không cần nhập tọa độ thủ công.

• Giao tiếp tầng mạng IoT đa thức: Hỗ trợ Giao tiếp vô tuyến BLE (Bluetooth® Low Energy) và tuân thủ chuẩn IEEE® 802.15.4, sẵn sàng kết nối các cảm biến đo lường công nghiệp (Zigbee/Thread) và thẻ định vị tài sản.

• Vận hành vô tuyến chuẩn Wi-Fi 6 (802.11ax): Khai thác điều chế 1024-QAM, phân bổ sóng con trực giao OFDMA và cơ chế BSS Coloring giúp triệt tiêu xung đột tín hiệu đồng kênh.

• Hiệu suất năng lượng tối ưu: Vận hành trọn vẹn mọi tính năng chỉ bằng Nguồn PoE IEEE 802.3af hoặc Bộ cấp nguồn PoE 802.3af, giảm áp lực nâng cấp switch PoE+ đắt đỏ.

• Chống chịu môi trường bão gió khắc nghiệt: Chịu được mức Gió duy trì 165 dặm/giờ cùng dải nhiệt độ vận hành từ –40°C đến 60°C.

Thiết kế và chất liệu

• Khung vỏ hợp kim tản nhiệt kín khít: Kích thước thân máy đạt 190mm x 145mm x 50mm cùng trọng lượng siêu gọn 1.0kg, đúc từ hợp kim nhôm dày phủ sơn chống ăn mòn hóa chất và tia cực tím UV.

• Cụm 5 cổng cắm RF chuẩn N chịu lực: Bố trí 5 đầu nối loại N chống nước dọc các cạnh máy, có vòng đệm cao su ngăn ngừa ẩm mốc xâm thực chân tiếp xúc cao tần.

• Chống chịu xung lực bão gió: Khung xương cơ khí đạt chứng nhận chịu được Gió duy trì 165 dặm/giờ, bảo đảm an toàn khi treo trên các tháp truyền thông cao tầng.

• Cổng mạng kín nước chuyên dụng: Trang bị đầu bịt ốc siết cáp (Cable Gland) cho cổng Gigabit Ethernet, ngăn chặn triệt để hiện tượng ngấm nước mưa theo dây dẫn.

• Phụ kiện lắp đặt cơ động bán riêng: Tương thích với các bộ gá chuyên biệt gồm Giá đỡ cột có thể nghiêng 15 độ (bán riêng), Cần nối dài 12 inch (bán riêng) và Cần nối dài 10 inch với khả năng nghiêng 80 độ hai trục (bán riêng).

Nguyên lý hoạt động

Extreme AP360e-WR vận hành dựa trên cơ chế điều phối vô tuyến cao tần, mạch điều chế tín hiệu ngoài trời và giao tiếp điện toán đám mây:

1. Tiếp nhận nguồn PoE linh hoạt: Thiết bị nhận dòng điện đạt chuẩn Nguồn PoE IEEE 802.3af qua Cổng Gigabit Ethernet hỗ trợ cấp nguồn qua Ethernet (PoE) 802.3af (chân cắm nguồn RJ-45: Dây 4, 5, 7, 8 hoặc 1, 2, 3, 6). Mạch nguồn tự cân đối mức tiêu thụ thấp dưới 12.1W mà vẫn đảm bảo công suất phát sóng cao tần.

2. Khóa tọa độ vệ tinh qua GPS tích hợp: Ngay khi khởi động ngoài trời, mạch GPS tích hợp thu nhận tín hiệu từ các vệ tinh định vị, chốt tọa độ kinh-vĩ độ với độ chính xác từ 2,5m đến 3m trong điều kiện không gian mở.

3. Đồng bộ hóa đám mây ExtremeCloud IQ: AP tự tạo kênh bảo mật HTTPS về máy chủ quản lý, ghim vị trí chuẩn xác lên bản đồ vệ tinh và tải về hồ sơ cấu hình mạng Zero-Touch.

4. Khuếch đại và Điều hướng sóng qua 5 đầu nối loại N: Luồng dữ liệu vô tuyến Wi-Fi 6 và BLE được đẩy ra (5) Đầu nối loại N. Dựa trên loại ăng-ten ngoài được lắp đặt (Sector, Panel hay Omni), búp sóng được nắn chỉnh chuẩn xác theo tọa độ không gian cần phủ.

5. Điều phối đa máy khách qua OFDMA và MU-MIMO: Bộ xử lý tín hiệu chia dải kênh thành hàng chục sóng con trực giao (Resource Units), cho phép AP truyền nhận gói tin đồng thời tới nhiều thiết bị cầm tay công nghiệp mà không gây trễ mạng.

6. Truyền dẫn dữ liệu IoT qua BLE và 802.15.4: Cổng kết nối BLE/802.15.4 phát tín hiệu định vị vùng phụ cận và gom dữ liệu từ các cảm biến công nghiệp gửi về trung tâm điều khiển.

Lợi ích

• Khả năng tùy biến góc phát sóng không giới hạn: Cụm (5) Đầu nối loại N giúp kỹ sư lựa chọn ăng-ten ngoài phù hợp để phóng sóng xuyên qua các dãy hàng rào container hoặc phủ kín đường băng dài.

• Tiết kiệm tối đa chi phí cấp nguồn: Vận hành tối đa công suất chỉ với Nguồn PoE IEEE 802.3af, giúp doanh nghiệp giữ nguyên hệ thống switch mạng sẵn có.

• Tự động hóa quản trị vị trí với GPS: Không cần ghi chép tọa độ bằng tay; module GPS tự động cập nhật vị trí thiết bị lên bản đồ vệ tinh với sai số cực nhỏ 2,5m – 3m.

• Độ bền vô song trước thời tiết bão gió: Chịu được sức Gió duy trì 165 dặm/giờ và dải nhiệt từ –40°C đến 60°C, hạn chế hư hại cơ học trong mùa mưa bão.

• Hạ tầng IoT hợp nhất: Tích hợp giao tiếp BLE và chuẩn IEEE 802.15.4 hỗ trợ các ứng dụng theo dõi xe nâng và quản trị cảm biến kho bãi mà không cần mua thêm gateway rời.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí chất lượng	Extreme AP360e-WR	Sản phẩm khác
Khả năng chiếu sóng tầm xa	Tối ưu tuyệt đối nhờ 5 đầu nối loại N gắn anten rời	Búp sóng cố định, dễ bị chắn bởi vật cản kim loại
Quản trị vị trí hạ tầng	GPS tích hợp tự động cập nhật tọa độ lên bản đồ	Phải nhập tọa độ bằng tay thủ công
Hiệu suất năng lượng	Vận hành đầy đủ công suất với chuẩn PoE 802.3af	Yêu cầu nguồn PoE+ hoặc adapter ngoài
Khả năng chịu bão gió	Chịu bão 165 dặm/giờ, khung vỏ hợp kim 1.0kg	Cản gió lớn hơn, dễ lệch góc khi bão
Hệ sinh thái kết nối IoT	Sẵn sàng cho BLE và IEEE 802.15.4 công nghiệp	Không có kênh IoT hoặc chỉ hỗ trợ BLE cơ bản

Ưu điểm và nhược điểm

Ưu điểm

• Sở hữu (5) Đầu nối loại N linh hoạt kết nối các loại ăng-ten ngoài chuyên dụng.

• Module GPS tích hợp tự động xác định vị trí trạm phát với độ chính xác cao từ 2,5m đến 3m.

• Năng lượng tiêu thụ thấp, vận hành tối đa 100% công suất bằng Nguồn PoE IEEE 802.3af.

• Chống chịu thời tiết khắc nghiệt: chịu được sức Gió duy trì 165 dặm/giờ và dải nhiệt từ –40°C đến 60°C.

• Khung vỏ kim loại nguyên khối gọn nhẹ chỉ 1.0kg, giảm áp lực lên cột treo.

• Tích hợp đồng thời hai chuẩn giao tiếp IoT công nghiệp là BLE và IEEE 802.15.4.

Nhược điểm

• Thiết bị không có ăng-ten tích hợp bên trong, người dùng phải mua thêm ăng-ten ngoài và cáp nhảy cao tần.

• Đòi hỏi kỹ sư thi công phải tính toán mức suy hao cáp RF và căn chỉnh hướng bức xạ chính xác.

Hướng dẫn sử dụng

* Lắp đặt cơ khí và đấu nối cụm Ăng-ten ngoài

1. Chọn mua phụ kiện gá lắp phù hợp: Giá đỡ cột có thể nghiêng 15 độ (bán riêng), Cần nối dài 12 inch (bán riêng) hoặc Cần nối dài 10 inch với khả năng nghiêng 80 độ hai trục (bán riêng).

2. Dùng đai siết kim loại cố định giá đỡ lên cột; gá thân máy 190mm x 145mm x 50mm vào ngàm đỡ và siết chặt bu-lông chống rung.

3. Đấu nối cáp đồng trục RF từ cụm ăng-ten ngoài vào (5) Đầu nối loại N trên thân máy; dùng cờ-lê lực siết đúng tiêu chuẩn kỹ thuật.

4. Quấn kín các đầu giắc bằng băng keo cao su non lưu hóa để chống ẩm xâm thực vào chân ren.

* Kết nối cấp nguồn qua Gigabit Ethernet PoE

1. Luồn cáp mạng ngoài trời Cat6 STP qua cụm ốc siết kín nước (Cable Gland).

2. Bấm hạt mạng RJ-45 chuẩn T568B; cắm vào cổng Ethernet (nhận diện nguồn tự động trên Dây 4, 5, 7, 8 hoặc 1, 2, 3, 6).

3. Vặn chặt ren của Cable Gland vào vỏ máy để đảm bảo độ kín khít.

4. Cắm đầu cáp còn lại vào switch mạng đạt chuẩn Nguồn PoE IEEE 802.3af; đèn LED trạng thái sẽ chuyển sang màu xanh báo hiệu hoạt động.

* Khởi tạo và đồng bộ tọa độ GPS qua ExtremeCloud IQ

1. Đảm bảo bề mặt máy không bị che chắn để module GPS tích hợp thu nhận tín hiệu vệ tinh tốt nhất.

2. Đăng nhập vào nền tảng quản trị ExtremeCloud IQ.

3. Vào mục Devices > chọn chế độ Map View; hệ thống sẽ tự động bắt tọa độ GPS từ AP360e-WR và hiển thị điểm phát sóng lên bản đồ số.

* Thiết lập dịch vụ IoT qua BLE và chuẩn IEEE 802.15.4

1. Trong giao diện ExtremeCloud IQ, chọn thiết bị AP360e-WR > vào tab IoT Settings.

2. Kích hoạt tính năng BLE Radio để gửi các gói tin quảng bá iBeacon/Eddystone phục vụ tiếp thị vị trí hoặc định vị xe nâng.

3. Kích hoạt chuẩn IEEE 802.15.4 để kết nối thiết bị với các cảm biến môi trường công nghiệp chuẩn Thread hoặc Zigbee.

Lưu ý khi sử dụng

• Không cấp nguồn PoE khi các cổng N chưa gắn tải: Việc phát sóng công suất cao khi cổng ăng-ten bị hở mạch có thể làm tăng chỉ số sóng đứng VSWR, gây nguy cơ chập cháy tầng khuếch đại công suất (PA) bên trong máy.

• Bắt buộc bọc chống nước cho các đầu nối loại N: Hơi ẩm có thể ngấm qua các đường ren kim loại nếu không được quấn kín bằng băng cao su non chuyên dụng.

• Tránh che khuất góc nhìn vệ tinh của GPS: Không lắp thiết bị dưới các tấm sàn kim loại đặc để tránh làm gián đoạn việc thu nhận tọa độ GPS.

• Không dùng cáp mạng lõi nhôm mạ đồng (CCA): Luôn dùng cáp đồng nguyên chất chuẩn ngoài trời để ngăn ngừa hiện tượng sụt áp trên đường truyền nguồn PoE 802.3af ở cự ly xa.

Chia sẻ cảm nhận cá nhân

• Anh Quyết, Khánh Hoà chia sẻ rằng: "Các dãy container xếp chồng 5 tầng từng tạo thành những khe sâu chắn hoàn toàn sóng Wi-Fi đa hướng thông thường. Nhờ trang bị 5 đầu nối loại N, chúng tôi đã ghép nối AP360e-WR với các cụm ăng-ten Sector góc hẹp 60 độ chiếu thẳng dọc các luồng di chuyển. Kết quả là toàn bộ xe nâng và máy quét mã vạch đều duy trì tốc độ kết nối Wi-Fi 6 mượt mà từ 350 Mbps đến 480 Mbps."

Đánh giá chung về sản phẩm

Bộ phát wifi 6 Extreme AP360e-WR là thiết bị mạng không dây ngoài trời chuyên dụng hàng đầu cho các môi trường công nghiệp phức tạp. Sự kết hợp giữa công nghệ vô tuyến Wi-Fi 6, cụm (5) Đầu nối loại N linh hoạt, module GPS định vị không gian, sóng IoT BLE & IEEE 802.15.4 cùng khả năng chịu sức gió 165 dặm/giờ trên nền nguồn điện tiết kiệm PoE 802.3af đã biến AP360e-WR thành giải pháp viễn thông bền bỉ, an toàn và tối ưu chi phí vận hành dài hạn.

Lời khuyên về cách lựa chọn sản phẩm

• Cảng biển, bãi container, kho logistics ngoài trời, đường băng: Lựa chọn tối ưu số 1 nhờ khả năng dùng 5 đầu nối loại N gắn ăng-ten định hướng tầm xa, chịu bão gió 165 dặm/giờ và định vị GPS tự động.

• Dự án cần mở rộng Wi-Fi 6 ngoài trời với switch PoE sẵn có: Rất phù hợp vì AP360e-WR chạy trọn vẹn mọi tính năng chỉ bằng nguồn PoE IEEE 802.3af tiết kiệm.

• Khuôn viên công viên mở hoặc sân trường phẳng: Không nên chọn; nên cân nhắc dòng ăng-ten ngầm Extreme AP360i-WR để đảm bảo tính thẩm mỹ gọn gàng và không tốn thêm chi phí mua ăng-ten ngoài.

Nhìn chung, Bộ phát wifi 6 Extreme AP360e-WR khẳng định năng lực vượt trội của Extreme Networks trong việc cung cấp hạ tầng kết nối ngoại cảnh chuyên nghiệp. Sở hữu khả năng làm chủ các không gian địa hình hiểm trở nhờ hệ thống ăng-ten rời và công nghệ định vị đám mây thông minh, AP360e-WR là khoản đầu tư kỹ thuật số chiến lược, sẵn sàng đồng hành cùng quá trình vận hành bền bỉ của doanh nghiệp. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
