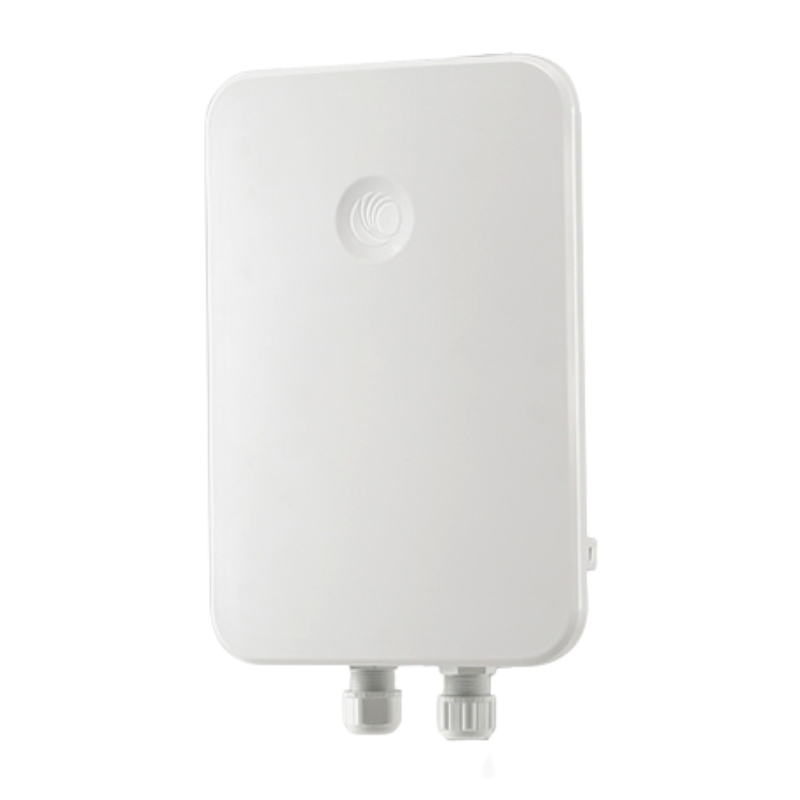

Bộ phát wifi Cambium cnPilot e700

Thị trường thiết bị phát sóng không dây ngoài trời cấp độ công nghiệp (Industrial Outdoor Enterprise Access Point) phục vụ cho các khu nghỉ dưỡng ven biển, bến cảng, sân vận động, quảng trường công cộng, khuôn viên đại học và các khu công nghiệp luôn đòi hỏi năng lực chịu tải khắc nghiệt. Các bộ phát Wi-Fi dân dụng thông thường khi lắp ngoài trời thường nhanh chóng bị hỏng mạch do bức xạ nhiệt mặt trời, sương muối ăn mòn, can nhiễu từ các trạm phát sóng di động 4G/LTE và sụt giảm băng thông khi người dùng tập trung đông.

Các nhà quản trị mạng doanh nghiệp luôn tìm kiếm một giải pháp Access Point ngoài trời chuẩn Wi-Fi Wave 2 sở hữu công suất phát cực mạnh (EIRP lên đến 36 dBm), tích hợp anten độ lợi cao 8 dBi, hỗ trợ cấp nguồn PoE Passthrough cho camera giám sát và quản trị tập trung qua Cloud hoàn toàn miễn phí trọn đời. Bộ phát wifi Cambium cnPilot e700 ra đời nhằm đáp ứng chính xác bài toán phủ sóng diện rộng với độ bền bỉ công nghiệp vượt trội.

Tính năng nổi bật

• Công suất phát sóng EIRP cực đại 36 dBm & Ăng-ten 8 dBi: Cho phạm vi phủ sóng ngoài trời bán kính rộng hàng trăm mét, tối ưu thông lượng dữ liệu.

• Tích hợp bộ lọc băng tần LTE 38 và 40: Loại bỏ hoàn toàn nguy cơ nhiễu sóng từ các cột phát sóng di động 4G ngoài trời.

• Cổng Ethernet thứ hai hỗ trợ PoE-out đa năng: Cung cấp nguồn Cambium 30V hoặc chuẩn 48V 802.3af cho camera giám sát an ninh ngoài trời.

• Chịu tải lớn 512 máy khách & 32 SSID: Đáp ứng lưu lượng truy cập cao tại các sự kiện ngoài trời, quảng trường và khu nghỉ dưỡng.

• Quản trị Cloud cnMaestro™ miễn phí hoàn toàn: Giám sát, cấu hình tập trung và quản lý Wi-Fi Marketing từ xa mà không phát sinh chi phí bản quyền thuê bao hàng năm.

• Độ bền chuẩn công nghiệp MTBF 700.000 giờ: Hoạt động ổn định trong dải nhiệt độ từ -40ºC đến 65ºC với mạch bảo vệ quá áp Hạng mục 1 và đạt chứng nhận chống cháy UL2043, EN 60601-1-2.

Thiết kế và chất liệu

• Khung vỏ đúc nguyên khối chống chịu thời tiết khắc nghiệt: Thân máy kích thước 315 mm x 215 mm x 66 mm, cân nặng 1.700g được chế tác từ hợp kim nhôm đúc kết hợp vỏ polymer chịu lực cao, kháng tia UV, chống ăn mòn muối biển và chịu được dải nhiệt độ từ -40°C đến 65°C.

• Cơ cấu gá lắp công nghiệp chịu tải: Hỗ trợ ngàm lắp linh hoạt ôm cột tích hợp đường kính 38 mm và 76 mm (1,5 inch và 2,99 inch) hoặc bắt trực tiếp lên giá treo tường bằng phụ kiện chuyên dụng đi kèm.

• Hệ thống tản nhiệt thụ động không quạt (Fanless): Bố trí các cánh tản nhiệt kim loại diện rộng ở mặt sau, giải nhiệt tức thì cho cụm phát vô tuyến công suất cao mà không gây tiếng ồn cơ học.

• Cổng giao tiếp ngầm & Khóa vật lý: Bố trí 2 cổng IEEE Gigabit Ethernet tự động nhận diện dưới nắp đệm kín có gioăng cao su, kèm hai đèn LED trạng thái đơn sắc và khe cắm chìa khóa Kensington chống tháo trộm.

Nguyên lý hoạt động

Cambium cnPilot e700 vận hành dựa trên sự phối hợp giữa khối phát sóng vô tuyến công suất cao, bộ lọc sóng LTE chuyên dụng và hệ thống quản trị phân tán qua Cloud:

1. Khối điều chế vô tuyến công suất lớn & Anten 8 dBi: Thiết bị phát sóng đồng thời trên 2 dải tần với ăng-ten đa hướng bên trong đạt độ lợi 8 dBi ở cả 2.4 GHz và 5 GHz. Búp sóng bức xạ đa hướng $360^\circ$ với mức EIRP cực đại lên đến 36 dBm (5 GHz) và 33 dBm (2.4 GHz), duy trì tốc độ PHY lên tới 1733 Mbps.

2. Cơ chế lọc băng tần LTE 38 và 40 tích hợp: Bộ lọc phần cứng chuyên sâu tự động triệt tiêu hiện tượng can nhiễu từ các trạm phát sóng di động 4G/LTE băng tần TDD lân cận (2.3 GHz - 2.6 GHz), giữ cho luồng tín hiệu Wi-Fi luôn thông suốt.

3. Cơ chế Roaming phân tán & Passpoint 2.0: Các điểm phát tự động đồng bộ cơ sở dữ liệu phiên kết nối, cho phép thiết bị di động chuyển vùng liền mạch giữa các khu vực ngoài trời mà không cần máy chủ điều khiển cục bộ.

4. Cơ chế cấp nguồn chuyển tiếp PoE-Out (Power Passthrough): Nhận nguồn PoE chuẩn 802.3at trên cổng chính và xuất nguồn Cambium 30V hoặc 48V chuẩn 802.3af trên cổng thứ hai để cấp điện trực tiếp cho camera IP hoặc thiết bị mạng ngoài trời.

Lợi ích

• Tiết kiệm chi phí kéo dây điện ngoài trời: Tận dụng cổng PoE-out để nuôi trực tiếp Camera an ninh hoặc AP phụ mà không cần thi công đường dây điện riêng.

• Phủ sóng diện rộng với số lượng thiết bị tối thiểu: Công suất phát sóng 36 dBm và anten 8 dBi giúp một thiết bị e700 có thể bao phủ vùng không gian rộng lớn, tiết kiệm ngân sách phần cứng.

• Tối ưu hóa tổng chi phí sở hữu (TCO): Sử dụng hệ sinh thái cnMaestro™ Cloud miễn phí trọn đời, loại bỏ hoàn toàn phí gia hạn License hàng năm.

• Đường truyền thông suốt, chống rớt mạng: Bộ lọc LTE triệt tiêu nguy cơ rớt gói tin do sóng viễn thông, bảo đảm kết nối liên tục cho các hệ thống giám sát và người dùng di động.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí so sánh & tính năng	Cambium cnPilot e700	Sản phẩm khác
Công suất phát EIRP tối đa	2.4 GHz: 33 dBm | 5 GHz: 36 dBm	26 dBm (2.4G) / 28 dBm (5G)
Độ lợi ăng-ten đa hướng	2.4 GHz: 8 dBi | 5 GHz: 8 dBi	2 dBi / 3 dBi
Bộ lọc băng tần LTE	Có (Bộ lọc băng tần LTE 38, 40)	Không hỗ trợ
Khả năng chịu tải (WLAN)	512 máy khách, 32 SSID	~512 máy khách
Cổng mạng & Cấp nguồn PoE Out	2 cổng Gigabit (PoE Out 30V/48V)	1 cổng Gigabit (Không PoE Out)
Dải nhiệt độ hoạt động	-40ºC đến 65ºC (Bảo vệ quá áp Hạng mục 1)	-20ºC đến 65ºC
Độ tin cậy MTBF	700.000 giờ	~600.000 giờ
Phần mềm quản trị Cloud	cnMaestro™ Cloud miễn phí hoàn toàn	Ruckus Cloud (Thu phí bản quyền)

Ưu điểm và nhược điểm

Ưu điểm

• Công suất phát sóng cực đại EIRP lên đến 36 dBm cùng anten 8 dBi cho cự ly phủ sóng ngoài trời rất xa.

• Tích hợp bộ lọc phần cứng LTE Band 38/40 giúp triệt tiêu hoàn toàn hiện tượng can nhiễu từ các trạm phát sóng di động.

• Cổng PoE-out linh hoạt (Cambium 30V hoặc 48V 802.3af) tiện lợi cho việc nuôi camera an ninh ngoài trời.

• Khả năng chịu tải lên tới 512 máy khách và 32 SSID, tối ưu cho sự kiện và không gian công cộng.

• Nền tảng quản lý cnMaestro™ Cloud mạnh mẽ, hoàn toàn miễn phí trọn đời.

• Độ bền công nghiệp vượt trội với dải nhiệt độ -40ºC đến 65ºC, mạch bảo vệ quá áp Hạng mục 1 và MTBF 700.000 giờ.

Nhược điểm

• Trọng lượng thiết bị tương đối đầm (1.700g), cần lắp đặt chắc chắn trên các cột kim loại chịu lực.

• Khi sử dụng cổng PoE-out với tải nặng, thiết bị cần được cấp nguồn bằng bộ chuyển đổi công suất cao (60W).

Hướng dẫn sử dụng

Bước 1: Lắp đặt thiết bị và đồng bộ lên cnMaestro™ Cloud

• Dùng giá đỡ kim loại siết chặt thiết bị vào cột trụ (38 mm hoặc 76 mm) hoặc bắt trực tiếp lên tường.

• Cấp nguồn cho thiết bị qua cổng Ether1 bằng switch PoE+ chuẩn 802.3at hoặc bộ cấp nguồn 60W.

• Truy cập cloud.cambiumnetworks.com, nhập số Serial Number hoặc MAC Address của e700 để gán thiết bị vào hệ thống quản lý tập trung.

Bước 2: Cấu hình mạng không dây & tối ưu công suất phát EIRP

• Trong giao diện cnMaestro: Vào Configure -> WLANs -> Tạo WLAN mới, đặt tên SSID và chọn chuẩn bảo mật WPA2 Enterprise hoặc WPA2 PSK.

• Tại tab Radio Settings: Kích hoạt công suất phát sóng lên mức tối đa theo quy định khu vực (EIRP lên tới 36 dBm) để mở rộng tầm phủ sóng ngoài trời.

Bước 3: Kích hoạt cổng cấp nguồn PoE-Out trên cổng Ether2

• Vào mục Interfaces -> Ethernet Ports -> Chọn cổng Ethernet 2.

• Bật tính năng PoE Output, lựa chọn mức điện áp cấp nguồn phù hợp (Cambium 30V hoặc 48V 802.3af) để nuôi trực tiếp Camera an ninh hoặc Access Point nối tiếp.

Bước 4: Thiết lập quản lý băng thông & chuyển vùng liền mạch (Passpoint 2.0)

• Bật tính năng Passpoint 2.0 trên WLAN để hỗ trợ các thiết bị di động ngoài trời tự động xác thực và chuyển vùng sóng nhanh.

• Vào phần Traffic Shaping: Thiết lập giới hạn băng thông tải lên/tải xuống (Rate Limit) cho từng người dùng để phân bổ đều lưu lượng.

Bước 5: Cấu hình tường lửa và bộ lọc an ninh DNS-ACL

• Trong mục Security Policies: Thiết lập bộ lọc DNS-ACL để ngăn chặn các website độc hại trực tiếp từ điểm truy cập.

• Kích hoạt tính năng Client Isolation để cô lập các thiết bị kết nối ngoài trời, ngăn ngừa nguy cơ quét cổng và tấn công mạng nội bộ.

Lưu ý khi sử dụng

1. Tránh quên lắp gioăng cao su bảo vệ cổng mạng: Luôn vặn chặt nắp bảo vệ cổng Ethernet ở đáy máy để ngăn ngừa nước mưa xâm nhập làm hỏng cổng RJ45.

2. Không cấp nguồn thiếu công suất khi sử dụng PoE-Out: Khi cấp nguồn cho camera ngoài trời qua Ether2, cần sử dụng adapter nguồn PoE công suất tối thiểu 60W để tránh sụt áp hệ thống.

3. Tránh lắp đặt thiết bị ngay trước các tấm tôn kim loại lớn: Bề mặt kim loại có thể phản xạ sóng ngược trở lại, làm suy giảm hiệu quả phủ sóng của anten đa hướng 8 dBi.

4. Tránh để mật khẩu quản trị mặc định: Đổi ngay mật khẩu tài khoản quản trị trên cnMaestro để bảo đảm an toàn cho toàn bộ hạ tầng mạng.

Chia sẻ cảm nhận cá nhân

• Anh Khánh, Thái Nguyên chia sẻ rằng: "Khi triển khai thực tế cụm 4 thiết bị Cambium cnPilot e700 cho khu vực bãi biển và quảng trường ngoài trời của một resort cao cấp, thiết bị đem lại sự hài lòng vượt trội. Dù được lắp đặt ngay sát bờ biển với độ ẩm và gió mang hơi muối cao, thiết bị vẫn vận hành bền bỉ suốt mùa mưa bão mà không gặp sự cố phần cứng nào."

Đánh giá chung về sản phẩm

Bộ phát wifi Cambium cnPilot e700 là mẫu Access Point ngoài trời chuẩn công nghiệp đỉnh cao trong phân khúc cao cấp. Sự kết hợp giữa anten độ lợi cao 8 dBi, công suất phát EIRP 36 dBm, bộ lọc chống nhiễu LTE Band 38/40, cổng cấp nguồn PoE-out đa năng và hệ thống quản trị cnMaestro™ Cloud miễn phí trọn đời mang lại giải pháp mạng ngoài trời ổn định, an toàn và tối ưu chi phí đầu tư.

Lời khuyên lựa chọn sản phẩm phù hợp

• Cần phủ sóng Wi-Fi ngoài trời diện rộng cho bến cảng, khu nghỉ dưỡng ven biển, sân vận động, công viên, quảng trường hoặc khuôn viên nhà máy lớn.

• Cần kết hợp cấp nguồn trực tiếp cho Camera giám sát ngoài trời qua cổng mạng phụ PoE-out.

• Khu vực triển khai có nhiều trạm phát sóng di động 4G/LTE cần bộ lọc chống nhiễu chuyên dụng.

Nhìn chung, Bộ phát wifi Cambium cnPilot e700 khẳng định vị thế dẫn đầu trong các giải pháp kết nối mạng không dây ngoài trời chuyên dụng. Với hiệu năng vô tuyến mạnh mẽ, khả năng chịu tải 512 kết nối, tuổi thọ MTBF 700.000 giờ cùng sự đồng hành của hệ thống quản trị cnMaestro™ Cloud miễn phí, cnPilot e700 là sự đầu tư hạ tầng mạng vững chắc, đem lại trải nghiệm kết nối không dây đỉnh cao và bền bỉ theo thời gian. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
