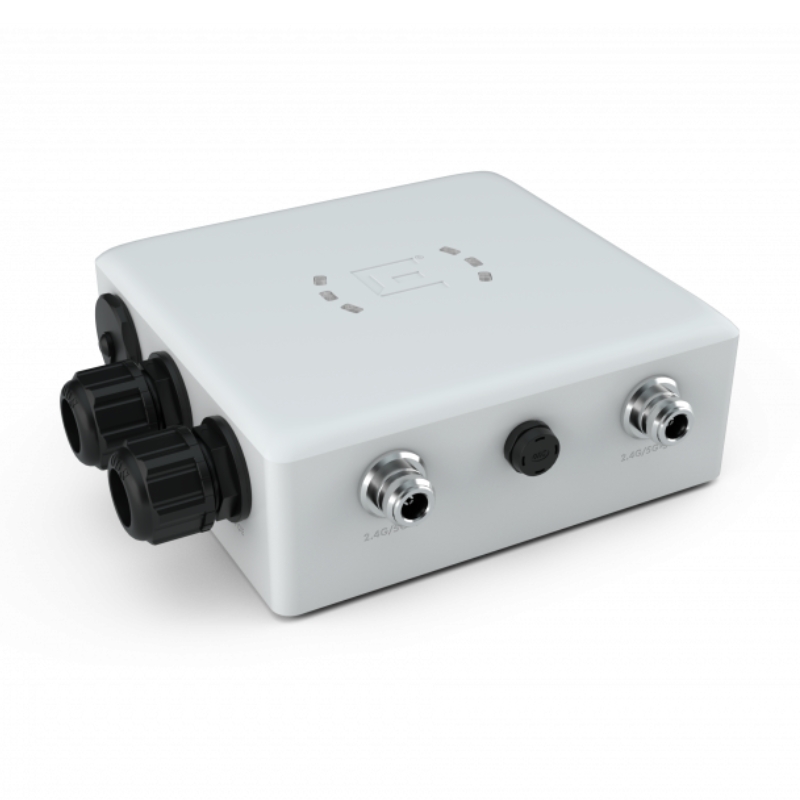

Bộ phát wifi Extreme AP360i-WR

Thị trường viễn thông không dây ngoài trời (Outdoor WLAN) phục vụ các khu đô thị thông minh, bến cảng logistics, sân vận động và khuôn viên đại học mở đang đòi hỏi những tiêu chuẩn kỹ thuật khắt khe. Các điểm truy cập ngoài trời truyền thống thường gặp sự cố hỏng hóc do biên độ nhiệt co giãn lớn, hơi ẩm xâm thực, bão gió làm lệch góc phát và tiêu tốn nguồn PoE+ đắt tiền khi thi công ở các cột đèn xa nguồn trung tâm.

Hơn thế nữa, việc quản lý định vị hàng trăm AP ngoài trời trải rộng trên diện tích hàng chục héc-ta thường ngốn nhiều thời gian đo vẽ thủ công. Bộ phát wifi Extreme AP360i-WR xuất hiện nhằm thiết lập chuẩn mực công nghệ mới: một giải pháp điểm truy cập ăng-ten ngầm chịu bão cấp độ cao, tiết kiệm năng lượng triệt để qua chuẩn PoE 802.3af và tích hợp sẵn module định vị GPS tự động hóa quy trình quản trị hạ tầng.

Tính năng nổi bật

• Vận hành vô tuyến chuẩn Wi-Fi 6 bền bỉ: Khai thác công nghệ phân chia đa truy cập tần số trực giao OFDMA, điều chế biên độ trực giao 1024-QAM và cơ chế đánh dấu ô vô tuyến BSS Coloring, bảo đảm luồng truyền tải không suy hao tại các không gian mở rộng lớn.

• Hệ thống cảm biến định vị không gian GPS tích hợp: Trang bị mạch GPS tích hợp – độ chính xác từ 2,5m đến 3m trong điều kiện không gian mở, hỗ trợ tự động định vị vị trí trạm phát sóng trên bản đồ quản trị đám mây ExtremeCloud IQ mà không cần nhập tọa độ thủ công.

• Giao thức kết nối vạn vật IoT đa dạng: Tích hợp Giao tiếp vô tuyến BLE (Bluetooth® Low Energy) và tuân thủ chuẩn IEEE® 802.15.4 (Zigbee/Thread), phục vụ quản trị chuỗi cảm biến môi trường công nghiệp và phát thẻ định vị tài sản (Beacons).

• Cụm ăng-ten ngầm đa hướng đồng bộ: Sở hữu cấu hình 5 ăng-ten tối ưu hóa vùng phủ sóng bao gồm: (2) Ăng-ten đa hướng băng tần kép tích hợp, 2.4-2.5 GHz và 5.1-5.8 GHz, (2) Ăng-ten đa hướng băng tần đơn tích hợp, 5.1-5.8 GHz và (1) Ăng-ten đa hướng băng tần đơn tích hợp, 2.4-2.5 GHz dành cho BLE.

• Hiệu suất năng lượng cực kỳ tối ưu: Vận hành tối đa 100% công suất chỉ với Nguồn PoE IEEE 802.3af hoặc Bộ cấp nguồn PoE 802.3af, giải phóng áp lực đầu tư switch PoE+ công suất lớn.

• Khả năng chịu đựng khí hậu khắc nghiệt: Chịu được mức Gió duy trì 165 dặm/giờ cùng biên độ nhiệt khắt khe từ –40°C đến 60°C, đáp ứng các tiêu chuẩn khắt khe cho môi trường viễn thông ngoài trời.

Thiết kế và chất liệu

• Vỏ đúc hợp kim nhôm kín khít: Kích thước thân máy đạt 190mm x 145mm x 50mm cùng trọng lượng 1.0kg, sử dụng hợp kim đúc nguyên khối phủ sơn tĩnh điện kháng muối biển và tia cực tím (UV-resistant), triệt tiêu hoàn toàn nguy cơ lão hóa vật liệu.

• Cụm ăng-ten ngầm bảo vệ tuyệt đối: Loại bỏ các thanh ăng-ten que lộ ngoài vốn dễ bị gió bão giật gãy hoặc đọng nước tại chân tiếp xúc, toàn bộ 5 ăng-ten được đóng gói an toàn bên trong lớp vỏ bảo vệ kín khí.

• Đầu nối cáp mạng có roong cao su chống nước: Cổng kết nối cáp mạng Gigabit Ethernet được bảo vệ bằng cụm ốc siết cáp chuyên dụng (Cable Gland), ngăn chặn sự xâm nhập của nước mưa và côn trùng theo đường dây.

• Cơ chế chịu đựng xung lực gió cực hạn: Khung xương chịu lực được kiểm thử khí động học cho phép thiết bị trụ vững trước mức Gió duy trì 165 dặm/giờ, an toàn khi treo gắn trên các đỉnh cột cao trong mùa bão.

• Hệ sinh thái phụ kiện cơ khí chuyên dụng: Tương thích với các bộ gá chuyên nghiệp phục vụ nhiều thế lắp đặt như Giá đỡ cột có thể nghiêng 15 độ (bán riêng), Cần nối dài 12 inch (bán riêng) và Cần nối dài 10 inch với khả năng nghiêng 80 độ hai trục (bán riêng).

Nguyên lý hoạt động

Extreme AP360i-WR vận hành dựa trên cơ chế kết hợp giữa mạch chuyển mạch vô tuyến công nghiệp, module định vị không gian và nền tảng điện toán đám mây:

1. Khởi động nguồn thông minh qua Gigabit Ethernet: Cáp mạng truyền dòng điện đạt chuẩn Nguồn PoE IEEE 802.3af vào cổng RJ-45 của máy. Mạch biến áp cách ly nhận diện linh hoạt phương thức cấp điện qua Dây 4, 5, 7, 8 hoặc 1, 2, 3, 6, khởi động bo mạch với mức tiêu thụ tối ưu dưới 15.4W mà không cần đến nguồn PoE+ (802.3at).

2. Thu nhận tín hiệu định vị vệ tinh GPS: Ngay khi khởi động ngoài trời, module GPS tích hợp kích hoạt quét vệ tinh, thu thập tọa độ kinh độ - vĩ độ với độ chính xác từ 2,5m đến 3m trong điều kiện không gian mở, sau đó đính kèm tọa độ này vào gói tin báo danh ban đầu.

3. Đồng bộ hóa đám mây ExtremeCloud IQ: Thiết bị thiết lập đường hầm bảo mật HTTPS về máy chủ đám mây, tự động hiển thị vị trí chính xác của AP lên sơ đồ bản đồ vệ tinh của hệ thống quản trị, đồng thời tải về toàn bộ chính sách bảo mật và dải VLAN.

4. Phát xạ búp sóng hình cầu đồng nhất: Hai ăng-ten băng tần kép (2.4/5 GHz) phối hợp cùng hai ăng-ten đơn dải cao (5.1-5.8 GHz) tạo chùm bức xạ hình cầu bao phủ mặt đất, phục vụ hàng trăm thiết bị đầu cuối với công nghệ OFDMA và MU-MIMO.

5. Giao tiếp tầng mạng IoT qua BLE và 802.15.4: Ăng-ten 2.4-2.5 GHz chuyên dụng độc lập phát tín hiệu quét các thẻ định vị tài sản Bluetooth và tiếp nhận luồng dữ liệu từ các cảm biến nhiệt độ, áp suất chuẩn Zigbee/Thread, đưa thẳng về hệ thống quản lý tòa nhà thông minh.

Lợi ích

• Tiết kiệm lớn ngân sách thi công cáp và nguồn: Vận hành tối đa 100% công suất bằng Nguồn PoE IEEE 802.3af, giúp doanh nghiệp tận dụng hạ tầng switch PoE sẵn có ở khoảng cách xa mà không phải lắp bộ tiếp điện hay kéo cáp điện lưới 220V.

• Tự động hóa quản trị vị trí với GPS: Quản trị viên không cần tốn công ghi chép và nhập thủ công vị trí của từng thiết bị; tọa độ của máy tự hiển thị trên bản đồ số với sai số cực nhỏ chỉ 2,5m – 3m.

• Độ bền vô song trước thiên tai bão lốc: Khả năng chịu đựng sức gió lên tới 165 dặm/giờ cùng thiết kế ăng-ten ngầm giúp thiết bị đứng vững trong các cơn bão nhiệt đới dữ dội mà không bị gãy vỡ ăng-ten.

• Vận hành không gián đoạn trong dải nhiệt rộng: Máy hoạt động ổn định từ vùng băng giá –40°C cho đến nắng gắt nhiệt đới 60°C, loại bỏ nguy cơ sập mạng do sốc nhiệt.

• Tích hợp sẵn hạ tầng IoT thông minh: Không cần mua thêm các thiết bị gateway bên ngoài, doanh nghiệp có thể khai thác ngay các ứng dụng định vị tài sản và quản trị cảm biến qua BLE và IEEE 802.15.4.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Tích hợp GPS thông minh giúp tự động xác định vị trí trạm phát sóng với độ chính xác cao từ 2,5m đến 3m.

• Vận hành trọn vẹn toàn bộ tính năng chỉ với nguồn PoE chuẩn 802.3af thông thường.

• Chống chịu thời tiết khắc nghiệt: chịu được sức gió duy trì 165 dặm/giờ và nhiệt độ từ –40°C đến 60°C.

• Cụm 5 ăng-ten ngầm gọn gàng, loại bỏ hoàn toàn các điểm nối cáp dễ rò rỉ nước của ăng-ten ngoài.

• Tích hợp sẵn giao thức IoT BLE và IEEE 802.15.4 phục vụ nhà thông minh và định vị tài sản.

• Trọng lượng chỉ 1.0kg, dễ dàng gắn lên cột đèn hoặc tường cao mà không gây mất an toàn kết cấu.

Nhược điểm

• Góc phủ sóng dạng hình cầu đa hướng, không phù hợp cho các khu vực hành lang hẹp hoặc đường đua thẳng cần búp sóng tập trung dài hàng trăm mét.

• Toàn bộ các bộ gá cột xoay nghiêng và cần nối dài chuyên dụng đều được bán riêng, không đi kèm sẵn trong hộp máy tiêu chuẩn.

Hướng dẫn sử dụng

* Lắp đặt cơ khí ngoài trời với các bộ gá chuyên dụng

1. Tùy theo vị trí gắn, chọn mua phụ kiện: Giá đỡ cột có thể nghiêng 15 độ, Cần nối dài 12 inch hoặc Cần nối dài 10 inch với khả năng nghiêng 80 độ hai trục.

2. Dùng đai siết kim loại (Hose Clamp) bắt chặt giá đỡ vào cột thép hoặc dùng vít nở cố định chắc chắn lên tường nhà.

3. Gá thân máy 190mm x 145mm x 50mm vào ngàm đỡ; điều chỉnh góc nghiêng phù hợp hướng xuống mặt đất để tối ưu hóa búp sóng bức xạ.

4. Siết chặt toàn bộ bu-lông chống rung theo đúng lực quy định để bảo đảm thiết bị chịu được Gió duy trì 165 dặm/giờ.

* Đấu nối cáp mạng và Cấp nguồn PoE chống nước

1. Luồn dây cáp mạng chuẩn ngoài trời Cat6 STP (có bọc kim chống nhiễu) qua cụm ốc siết chống nước (Cable Gland).

2. Bấm đầu hạt mạng RJ-45 theo chuẩn T568B; cắm vào cổng mạng của máy (nhận diện nguồn linh hoạt trên Dây 4, 5, 7, 8 hoặc 1, 2, 3, 6).

3. Vặn chặt gioăng cao su của cụm Cable Gland vào rãnh ren của thân máy để ngăn chặn nước mưa ngấm vào bo mạch.

4. Cắm đầu cáp còn lại vào switch mạng đạt chuẩn Nguồn PoE IEEE 802.3af; thiết bị sẽ tự động khởi động và chuyển đèn LED trạng thái sang màu xanh.

* Khởi tạo và Khai thác dữ liệu định vị GPS

1. Đảm bảo mặt trên của thiết bị hướng lên bầu trời để cụm GPS tích hợp thu nhận sóng vệ tinh thuận lợi nhất.

2. Đăng nhập vào nền tảng quản trị ExtremeCloud IQ.

3. Vào mục Manage > Map View; thiết bị AP360i-WR sẽ tự động kích hoạt tính năng Auto-Placement, tự động ghim vị trí điểm phát sóng lên bản đồ vệ tinh dựa trên tọa độ GPS thu được.

* Thiết lập dịch vụ IoT qua BLE và 802.15.4

1. Trong giao diện ExtremeCloud IQ, chọn thiết bị AP360i-WR > vào tab IoT Settings.

2. Bật tính năng BLE Radio để phát tín hiệu quảng bá iBeacon hoặc Eddystone cho các ứng dụng quảng cáo vị trí gần.

3. Kích hoạt chuẩn IEEE 802.15.4 nếu muốn biến bộ phát thành Gateway thu thập dữ liệu từ các cảm biến nhiệt độ, độ ẩm hoặc hệ thống khóa cửa thông minh ngoài trời.

Lưu ý khi sử dụng

• Không lắp thiết bị bên dưới mái tôn che chắn hoàn toàn: Việc che kín mặt trên của AP bằng các tấm kim loại dày sẽ làm mất đường truyền tầm nhìn thẳng (LOS) lên vệ tinh, khiến tính năng GPS bị sai lệch hoặc không thể khóa vị trí.

• Bắt buộc phải siết chặt cụm ốc chống nước Cable Gland: Mọi hư hỏng do đọng nước hoặc nước chảy theo đường dây cáp vào cổng mạng do siết lỏng roong cao su sẽ làm mất hiệu lực bảo hành phần cứng.

• Tránh dùng các loại cáp mạng lõi nhôm (CCA): Khi chạy dây ngoài trời với chiều dài trên 50m, bắt buộc sử dụng cáp đồng nguyên chất (Solid Pure Copper) để tránh hiện tượng sụt áp trên đường truyền nguồn PoE 802.3af.

• Không nới lỏng các khớp xoay của cần nối dài: Khi sử dụng cần nghiêng hai trục 80 độ, phải cố định ốc hãm bằng cờ-lê để tránh nguy cơ gió bão giật làm xoay lệch hướng phát sóng của thiết bị.

Chia sẻ cảm nhận cá nhân

• Chị Tiên, Nam Định chia sẻ rằng: "Điều tuyệt vời nhất là quy trình định vị hoàn toàn tự động. Chúng tôi không cần cầm máy định vị GPS hay thước đo để chấm tọa độ từng cây cột đèn; ngay sau khi cắm cáp mạng PoE, toàn bộ 16 điểm phát sóng tự động hiện lên chính xác trên bản đồ vệ tinh của ExtremeCloud IQ chỉ sau 5 phút. Về mặt vận hành, dù nằm sát biển với gió muối rít mạnh và nhiệt độ ban ngày lên đến 42°C, máy vẫn chạy cực kỳ mát mẻ, không có bất kỳ hiện tượng treo đơ."

Đánh giá chung về sản phẩm

Bộ phát wifi Extreme AP360i-WR là thiết bị mạng không dây ngoài trời toàn năng và bền bỉ bậc nhất trong phân khúc Enterprise Outdoor. Sự tích hợp hoàn hảo giữa chuẩn vô tuyến Wi-Fi 6, module GPS tự định vị, sóng IoT BLE & IEEE 802.15.4, khả năng chịu gió bão 165 dặm/giờ cùng hiệu suất năng lượng tối ưu qua PoE 802.3af đã biến AP360i-WR thành giải pháp công nghệ tin cậy, tiết kiệm chi phí vận hành và vững chắc trước mọi thách thức của thời tiết.

Lời khuyên về cách lựa chọn sản phẩm

• Khu nghỉ dưỡng sinh thái, công viên công cộng, bến cảng, sân golf: Lựa chọn số 1 nhờ tính năng GPS tự động định vị trên diện tích rộng, thiết kế ăng-ten ngầm thẩm mỹ và chuẩn chống chịu bão gió khắc nghiệt.

• Dự án nâng cấp mạng ngoài trời nhưng hạ tầng switch PoE cũ: Rất phù hợp vì AP360i-WR vận hành tối đa công suất chỉ với nguồn PoE IEEE 802.3af cơ bản.

• Các tuyến đường giao thông dài hẹp hoặc cầu cảng cần búp sóng chiếu xa hàng km: Không nên chọn; nên chuyển hướng sang dòng Extreme AP360e-WR (dùng ăng-ten ngoài) kết hợp với các ăng-ten định hướng dải hẹp (Sector/Panel Antenna) để phóng sóng tầm xa.

Nhìn chung, Bộ phát wifi Extreme AP360i-WR chứng minh đẳng cấp dẫn đầu của Extreme Networks trong việc phát triển các giải pháp viễn thông ngoại cảnh thông minh. Không chỉ mang lại tốc độ truy cập Internet mượt mà trong không gian mở rộng lớn, thiết bị còn đóng vai trò trạm điều phối số hóa tự động với GPS và IoT tích hợp, xứng đáng là khoản đầu tư dài hạn an tâm nhất cho các nhà kiến trúc mạng đô thị và công nghiệp hiện đại. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
