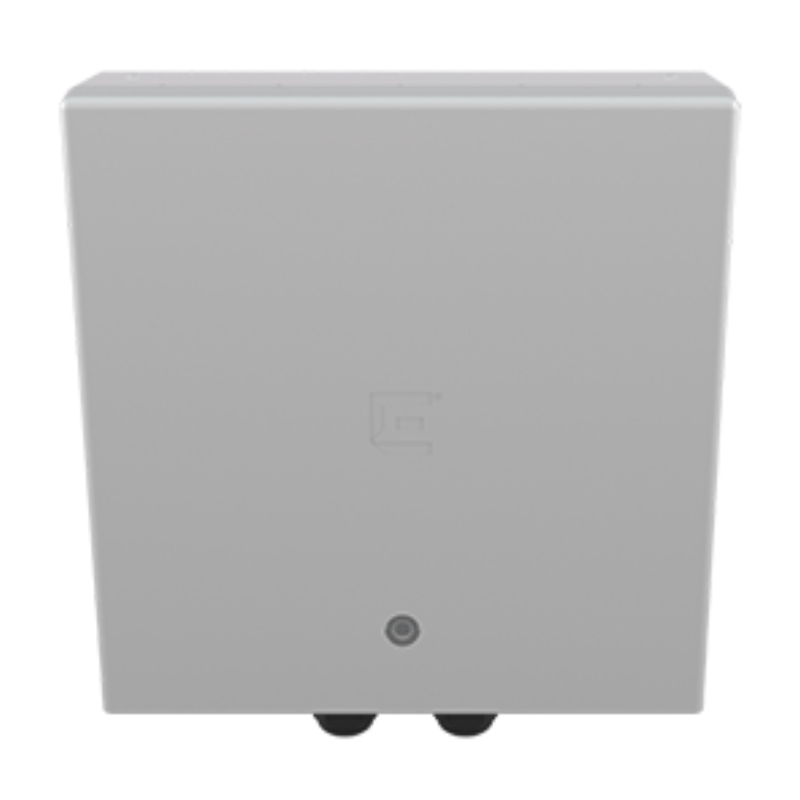

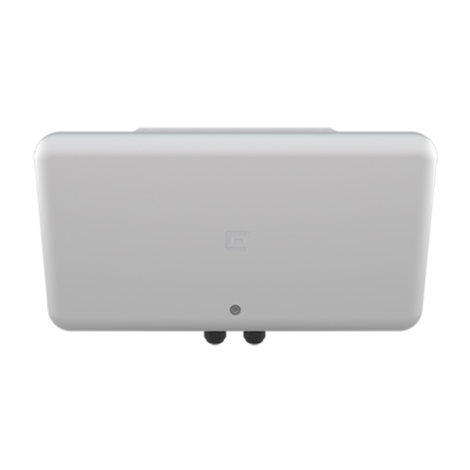

Bộ phát wifi Extreme AP5050D, Wi-Fi 6E

Thị trường thiết bị điểm truy cập không dây ngoài trời chuyên dụng cho môi trường siêu mật độ (Ultra-High Density Outdoor WLAN) tại các sân vận động thể thao, đấu trường sự kiện, bến cảng logistics, trường đua và khuôn viên lễ hội ngoài trời đang chứng kiến bước chuyển mình lịch sử với chuẩn Wi-Fi 6E (băng tần 6 GHz mở rộng). Tại các khu vực này, việc hàng chục nghìn khán giả cùng livestream 4K, gọi video và quét mã vé điện tử thường khiến các dải tần 2.4 GHz và 5 GHz truyền thống bị nghẽn sóng và can nhiễu nghiêm trọng.

Để giải quyết bài toán thông lượng khổng lồ và định hướng búp sóng chính xác tới từng khán đài, các kỹ sư hạ tầng mạng đòi hỏi một thiết bị Access Point ngoài trời chuẩn Wi-Fi 6E tích hợp ăng-ten định hướng chuyên dụng (Directional Antenna), cổng mạng tốc độ cao Multi-Gigabit 5 Gbps, định vị vệ tinh GPS và bộ thu phát IoT đa giao thức. Bộ phát wifi Extreme AP5050D, Wi-Fi 6E xuất hiện để định hình lại chuẩn mực phủ sóng sân vận động, mang lại hiệu suất truyền dẫn kỷ lục và trải nghiệm kết nối không dây đỉnh cao.

Tính năng nổi bật

• Chuẩn công nghệ Wi-Fi 6E Tri-Band mở rộng dải tần 6 GHz: Cung cấp thông lượng không dây khổng lồ, loại bỏ hoàn toàn hiện tượng can nhiễu sóng từ các thiết bị chuẩn cũ.

• Ăng-ten định hướng chuyên biệt cho sân vận động: Búp sóng tập trung cao độ giúp kiểm soát vùng phủ sóng chính xác theo từng block khán đài, tối ưu hóa mật độ người dùng.

• Cổng giao tiếp Multi-Gigabit siêu tốc (Eth0 5 Gbps & Eth1 2.5 Gbps): Phá vỡ giới hạn nghẽn cổ chai mạng có dây, hỗ trợ cấp nguồn đầu ra PoE PSE 15.4W trên cổng Eth1 khi cấp nguồn 802.3bt trên Eth0.

• Tích hợp đài phát thanh GPS tần số L1 (1575,42 MHz): Hỗ trợ tự động định vị vị trí và tuân thủ quy định AFC cho mạng không dây 6 GHz ngoài trời.

• Bộ thu phát IoT toàn diện: Hỗ trợ cùng lúc Thread, Zigbee®, Bluetooth® 5.2 Low Energy và IEEE 802.15.4 phục vụ tự động hóa và quản lý tài sản thông minh.

• Bảo mật phần cứng Mô-đun nền tảng đáng tin cậy (TPM): Mã hóa và lưu trữ khóa bảo mật cấp độ chip, ngăn chặn triệt để nguy cơ can thiệp hoặc giả mạo phần cứng.

Thiết kế và chất liệu

• Khung vỏ công nghiệp đúc nguyên khối chống chịu thời tiết khắc nghiệt: Thân máy kích thước 11,3" x 10" x 3" (28,6 cm x 25,4 cm x 7 cm), cân nặng 7,4 pound được gia công từ hợp kim nhôm chịu lực cao kết hợp nắp che polymer cao cấp kháng tia UV, chống ăn mòn sương muối và chịu được dải nhiệt độ vận hành từ -40°C đến 60°C.

• Hệ thống giá đỡ định hướng chuyên dụng cho khán đài: Hỗ trợ lắp đặt đa dạng với bộ phụ kiện Độ nghiêng 15 độ KT-147407-02, thanh Phần mở rộng 12" KT-150173-01 hoặc ngàm xoay Độ nghiêng 80 độ + ExMBO-ART02/03, giúp kỹ thuật viên căn chỉnh góc phát sóng chiếu thẳng vào từng khu vực ghế ngồi khán giả.

• Tản nhiệt thụ động diện rộng không quạt (Fanless): Bố trí các cánh tản nhiệt kim loại nguyên khối mặt sau, giải phóng nhiệt lượng tức thì từ khối vi xử lý và cụm RF công suất lớn mà không cần quạt cơ học.

• Giao diện mạng tốc độ cao có nắp đệm bảo vệ: Cổng Eth0 (5 Gbps RJ45 nhận nguồn PoE) và cổng Eth1 (2.5 Gbps hỗ trợ cấp nguồn PSE 15.4W) được bảo vệ bằng các đầu bịt cao su chống nước, chống bụi chuẩn công nghiệp.

Nguyên lý hoạt động

Extreme AP5050D vận hành dựa trên sự kết hợp giữa khối vô tuyến Tri-Band Wi-Fi 6E, ma trận ăng-ten định hướng góc hẹp, cảm biến định vị GPS và chip bảo mật phần cứng TPM:

1. Khối vô tuyến Tri-Band Wi-Fi 6E & Ăng-ten định hướng: Thiết bị phát sóng đồng thời trên cả 3 băng tần 2.4 GHz, 5 GHz và dải tần mới 6 GHz (với các kênh truyền siêu rộng 80/160 MHz không bị chồng lấn sóng). Cụm ăng-ten định hướng (Directional) tập trung búp sóng năng lượng cao chiếu thẳng vào một khu vực khán đài cụ thể, cô lập nhiễu từ các khu vực xung quanh và tối ưu thông lượng cho hàng nghìn khán giả.

2. Cơ chế điều phối tự động qua Đài phát thanh GPS tần số L1: Tích hợp bộ thu GPS tần số L1 (1575,42 MHz) tự động xác định tọa độ địa lý chính xác của từng điểm phát sóng ngoài trời. Dữ liệu này giúp hệ thống quản lý tự động tuân thủ quy định phối hợp phổ tần tự động (Automated Frequency Coordination - AFC) trên dải tần 6 GHz ngoài trời.

3. Bộ thu phát vô tuyến IoT đa giao thức: Khối vô tuyến IoT tích hợp đồng thời Thread, Zigbee®, Bluetooth® 5.2 Low Energy và chuẩn IEEE 802.15.4, cho phép giao tiếp trực tiếp với hệ thống đèn chiếu sáng sân vận động, cảm biến an ninh và biển báo điện tử mà không ảnh hưởng tới luồng Wi-Fi.

4. Cơ chế cấp nguồn chuyển tiếp PoE PSE thông minh: Khi nhận nguồn PoE chuẩn 802.3bt trên cổng Eth0 (5 Gbps), thiết bị tự động kích hoạt tính năng PSE trên cổng Eth1 (2.5 Gbps) để xuất nguồn 15.4W chuẩn 802.3af, cấp điện trực tiếp cho camera an ninh 4K hoặc thiết bị truyền dẫn không dây phụ trợ.

Lợi ích

• Trải nghiệm mạng không độ trễ tại các sự kiện đông người: Khán giả tại sân vận động có thể thoải mái livestream 4K, gọi video chất lượng cao và thanh toán trực tuyến mượt mà.

• Tiết kiệm chi phí kéo dây nguồn ngoài trời: Cổng Eth1 hỗ trợ cấp nguồn PSE 15.4W cho phép nuôi trực tiếp Camera an ninh PTZ hoặc cảm biến IoT mà không cần kéo thêm đường điện riêng.

• Lắp đặt chính xác và linh hoạt: Các phụ kiện gá lắp đa năng (Độ nghiêng 15 độ, Phần mở rộng 12", Độ nghiêng 80 độ) giúp kỹ sư dễ dàng tinh chỉnh góc chiếu sóng tối ưu cho từng độ dốc khán đài.

• Vận hành bền bỉ trong mọi điều kiện thời tiết: Dải nhiệt độ hoạt động từ -40°C đến 60°C đảm bảo thiết bị hoạt động ổn định bất kể mùa đông băng giá hay mùa hè nắng gắt.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Băng tần Wi-Fi 6E Tri-Band mở rộng cung cấp dung lượng kết nối khổng lồ, triệt tiêu nghẽn sóng trong môi trường siêu mật độ.

• Ăng-ten định hướng chuyên dụng giúp kiểm soát búp sóng chiếu thẳng vào khán đài, giảm thiểu tối đa can nhiễu đồng kênh.

• Cổng kết nối siêu tốc: Eth0 đạt 5 Gbps PoE-In và Eth1 đạt 2.5 Gbps hỗ trợ cấp nguồn đầu ra PSE 15.4W.

• Tích hợp đầy đủ Đài phát thanh GPS (tần số L1) và khối IoT đa giao thức (BLE 5.2, Zigbee, Thread, IEEE 802.15.4).

• Bảo vệ an toàn tuyệt đối với chip Mô-đun nền tảng đáng tin cậy (TPM) và khả năng chịu nhiệt độ khắc nghiệt từ -40°C đến 60°C.

Nhược điểm

• Trọng lượng thân máy tương đối đầm (7,4 pound ~ 3,35 kg), đòi hỏi hệ thống khung treo và giá đỡ chịu lực chuyên dụng khi lắp trên cao.

• Để kích hoạt đầy đủ công suất phát sóng 3 băng tần và cổng xuất nguồn PoE PSE trên Eth1, thiết bị yêu cầu cấp nguồn PoE chuẩn 802.3bt công suất cao.

Hướng dẫn sử dụng

Bước 1: Lắp đặt giá đỡ & căn chỉnh góc nghiêng hướng sóng

• Bắt giá đỡ chuyên dụng (chọn Độ nghiêng 15 độ KT-147407-02 hoặc Độ nghiêng 80 độ + ExMBO-ART02/03) lên khung thép mái che hoặc cột đỡ sân vận động.

• Sử dụng ống ngắm hoặc thước đo góc để căn chỉnh mặt ăng-ten định hướng chiếu thẳng vào tâm khu vực khán đài cần phủ sóng.

Bước 2: Cấp nguồn chuẩn 802.3bt & đăng ký lên ExtremeCloud™ IQ

• Cắm dây cáp mạng ngoài trời chuẩn Cat6A từ switch PoE chuẩn 802.3bt vào cổng Eth0 PoE (5 Gbps RJ45).

• Mở trình duyệt truy cập hệ thống quản trị ExtremeCloud IQ, nhập số Serial Number hoặc quét mã QR trên thân máy để gán AP5050D vào nhóm thiết bị quản lý.

Bước 3: Cấu hình kênh sóng Wi-Fi 6E Tri-Band & kích hoạt GPS định vị

• Vào mục Configure -> Network Policy -> Wireless Interfaces:

  • Kích hoạt cả 3 băng tần: 2.4 GHz, 5 GHz và dải tần sạch 6 GHz (chọn độ rộng kênh 80/160 MHz).

  • Bật tính năng định vị từ Đài phát thanh GPS (Tần số L1 1575,42 MHz) để thiết bị tự động đồng bộ tọa độ và thiết lập công suất phát theo quy định AFC.

Bước 4: Kích hoạt cổng cấp nguồn PoE PSE trên cổng Eth1

• Vào mục Device Configuration -> Interfaces -> Ethernet Ports:

  • Chọn cổng Eth1 (2.5GE), kích hoạt tính năng PoE Output (PSE 15.4W) khi cổng Eth0 nhận nguồn 802.3bt.

  • Cắm dây mạng từ Eth1 nối trực tiếp sang Camera giám sát an ninh để cấp nguồn và nhận dữ liệu đồng thời.

Bước 5: Cấu hình bộ thu phát IoT (Bluetooth 5.2 / Zigbee / Thread)

• Vào mục IoT Services: Bật module Bluetooth® 5.2 Low Energy để phát tín hiệu định vị vị trí và theo dõi tài sản trong sân vận động.

• Kích hoạt giao thức Zigbee® / Thread khi cần liên kết với các cảm biến chiếu sáng hoặc hệ thống quản lý năng lượng thông minh.

Lưu ý khi sử dụng

1. Tránh lắp đặt sai góc chiếu sóng của ăng-ten định hướng: Vì là dòng ăng-ten định hướng (Directional), việc lắp lệch góc sẽ khiến sóng không phủ tới khán đài mục tiêu; cần siết chặt các khớp nối giá đỡ nghiêng sau khi căn chỉnh.

2. Không cấp nguồn thiếu công suất khi cần dùng PoE PSE: Nếu chỉ cấp nguồn chuẩn 802.3at (thông thường 21W; tối đa 25.5W), cổng Eth1 sẽ không thể kích hoạt đầu ra nguồn PSE 15.4W; bắt buộc phải dùng nguồn chuẩn 802.3bt.

3. Tránh để hở đầu nối cáp mạng ngoài trời: Luôn vặn chặt đầu chụp cao su chống nước trên cả cổng Eth0 và Eth1 để ngăn ngừa nước mưa và hơi ẩm xâm nhập làm chập cháy cổng RJ45.

4. Tránh che chắn vị trí ăng-ten GPS: Không lắp đặt thiết bị ngay dưới các dầm kim loại kín đặc để bộ thu GPS tần số L1 có thể bắt tín hiệu vệ tinh chuẩn xác.

Chia sẻ cảm nhận cá nhân

• Anh Minh, Hà Nội chia sẻ rằng: "Khi triển khai thực tế 36 bộ Extreme AP5050D cho một sân vận động bóng đá sức chứa 45.000 khán giả, sản phẩm mang lại hiệu năng thực tế vô cùng kinh ngạc. Các thiết bị được lắp đặt trên hệ khung giàn mái vòm khán đài kết hợp bộ giá đỡ độ nghiêng 80 độ để rọi sóng chính xác xuống từng khu vực ghế ngồi bên dưới."

Đánh giá chung về sản phẩm

Bộ phát wifi Extreme AP5050D, Wi-Fi 6E là mẫu Access Point ngoài trời đỉnh cao nhất trên thị trường hiện nay dành riêng cho các sân vận động và sự kiện siêu mật độ. Sự hội tụ giữa chuẩn Wi-Fi 6E Tri-Band, ăng-ten định hướng chuyên biệt, cổng mạng Multi-Gigabit 5 Gbps kèm PoE PSE, cảm biến GPS tần số L1, bảo mật phần cứng TPM và nền tảng quản trị đám mây ExtremeCloud™ IQ mang lại giá trị đầu tư bền vững và trải nghiệm kết nối không dây vượt trội.

Lời khuyên lựa chọn sản phẩm phù hợp

• Sân vận động thể thao, đấu trường sự kiện ngoài trời, trường đua, bến cảng logistics và quảng trường lớn cần giải pháp Wi-Fi 6E định hướng búp sóng chính xác cho mật độ người dùng siêu cao.

• Cần cổng mạng có dây tốc độ cao 5 Gbps và cổng phụ 2.5 Gbps có chức năng cấp nguồn PoE PSE 15.4W cho camera an ninh.

• Cần thiết bị có tích hợp GPS tự động định vị và hỗ trợ đa giao thức IoT (BLE 5.2 / Zigbee / Thread).

Nhìn chung, Bộ phát wifi Extreme AP5050D, Wi-Fi 6E là biểu tượng công nghệ mạng không dây ngoài trời thế hệ mới từ Extreme Networks. Với sức mạnh vô tuyến Tri-Band Wi-Fi 6E đột phá, thiết kế ăng-ten định hướng chuyên sâu, cổng Multi-Gigabit 5 Gbps mạnh mẽ, chip bảo vệ TPM cùng khả năng vận hành bền bỉ từ -40°C đến 60°C, Extreme AP5050D chính là giải pháp đầu tư hạ tầng mạng vững chắc, mở ra kỷ nguyên kết nối không dây đỉnh cao cho mọi sân vận động và đại sự kiện hiện đại. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
