Bộ phát wifi Ubiquiti NanoStation AC (NS-5AC)

Thị trường thiết bị truyền dẫn không dây băng rộng (Wireless Backhaul & Fixed Wireless Access) đang chứng kiến sự tăng trưởng vượt bậc nhờ nhu cầu kết nối mạng không gián đoạn tại các khu vực địa hình phức tạp. Việc triển khai cáp quang truyền thống đối mặt với nhiều rào cản: chi phí giải phóng mặt bằng cao, thời gian thi công kéo dài và khó linh hoạt trong các dự án di động như camera an ninh công trường, trạm quan trắc hay thang máy nhà cao tầng.

Trong bối cảnh đó, các thiết bị vô tuyến ngoài trời chuẩn công nghiệp hoạt động ở dải tần 5 GHz trở thành giải pháp xương sống. Phân khúc thiết bị truyền dẫn điểm - điểm (PtP) và điểm - đa điểm (PtMP) cự ly trung bình đòi hỏi các thiết bị vừa nhỏ gọn, vừa sở hữu khả năng kháng nhiễu và thông lượng cao – phân khúc mà Ubiquiti Networks đang giữ vai trò tiên phong.

Tính năng nổi bật

• Bộ xử lý phân tích phổ chuyên dụng airView®: Liên tục quét và hiển thị mật độ nhiễu RF theo thời gian thực mà không làm gián đoạn đường truyền dữ liệu chính.

• Tính năng tối ưu động airMagic®: Tự động đánh giá các kênh truyền có sẵn và đề xuất dải tần sạch nhất để đạt hiệu suất cao nhất.

• Radio Wi-Fi 2.4 GHz quản trị độc lập (Management Radio): Cho phép kỹ thuật viên kết nối trực tiếp với thiết bị bằng smartphone qua app UISP để tinh chỉnh thông số ngay dưới chân cột.

• Cổng Ethernet kép hỗ trợ PoE Passthrough: Cổng mạng phụ có khả năng cấp nguồn trực tiếp (Passthrough) cho một thiết bị thứ hai như Camera IP hoặc một bộ phát NS-5AC khác, tối giản hóa sơ đồ đấu nối dây.

Thiết kế và chất liệu

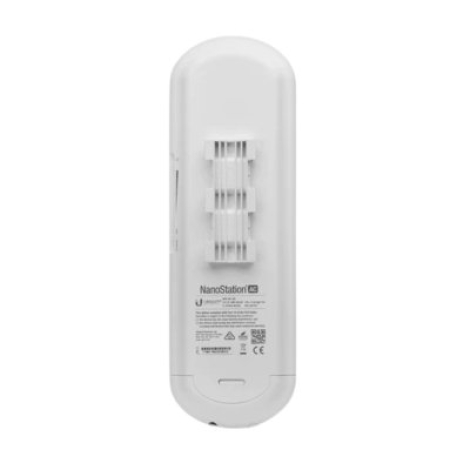

• Ngôn ngữ Unibody khí động học: Thiết kế dạng khối thuôn dài màu trắng trang nhã, giảm thiểu tối đa lực cản gió khi lắp đặt trên các trụ tháp cao tầng.

• Vỏ nhựa Polycarbonate chống tia UV: Sử dụng chất liệu polymer nhiệt dẻo cao cấp, chống giòn vỡ dưới tác động bức xạ nhiệt khắc nghiệt và môi trường ven biển có nồng độ muối cao.

• Khoang bảo vệ cáp khép kín: Cụm cổng kết nối nằm sâu phía dưới nắp trượt chống nước, ngăn nước mưa chảy ngược dọc theo thân cáp vào bo mạch.

• Khớp xoay đa hướng thông minh: Tích hợp ngàm gắn bi cầu (ball-joint mount), cho phép kỹ thuật viên dễ dàng hiệu chỉnh góc ngẩng (elevation) và góc phương vị (azimuth) chỉ bằng thao tác xoay nhẹ.

Nguyên lý hoạt động

NS-5AC hoạt động dựa trên hai nền tảng kỹ thuật cốt lõi:

1. Cơ chế phân chia thời gian airMAX TDMA (Time Division Multiple Access):

   Khác với cơ chế Wi-Fi truyền thống CSMA/CA (phải "lắng nghe" môi trường trước khi phát sóng, dễ gây xung đột gói khi trạm thu ở xa), công nghệ TDMA chỉ định các khe thời gian (time slots) cố định cho từng thiết bị thu/phát. Điều này giúp triệt tiêu hoàn toàn sự cố "Hidden Node" (trạm ẩn), duy trì độ trễ miligiây cực thấp.

2. Kỹ thuật phân cực kép (Dual-Linear Polarization):

   Anten Panel 16 dBi phát đồng thời hai chùm sóng phân cực đứng (Vertical) và ngang (Horizontal) trên cấu trúc MIMO 2x2. Tín hiệu được tách biệt và xử lý song song, nhân đôi thông lượng truyền tải dữ liệu trên cùng một độ rộng băng thông vô tuyến.

Lợi ích

• Tiết kiệm tối đa chi phí hạ tầng: Giảm hơn 60% chi phí so với việc kéo cáp quang qua đường giao thông, sông ngòi hoặc giếng thang máy.

• Triển khai siêu tốc: Thiết lập một tuyến truyền dẫn mạng tốc độ cao 10 km chỉ trong vòng vài giờ làm việc.

• Độ ổn định tương đương cáp vật lý: Khả năng tải luồng dữ liệu video 4K/8K đồng thời từ hàng chục camera an ninh mà không bị hiện tượng trễ hay giật hình.

• Quản trị tập trung toàn diện: Giám sát trạng thái tín hiệu (CINR, SNR, Capacity) từ xa qua nền tảng đám mây UISP Cloud hoàn toàn miễn phí.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí so sánh	Ubiquiti NanoStation AC (NS-5AC)	Sản phẩm khác
Băng thông thực tế	450+ Mbps	~300 - 450 Mbps
Góc mở búp sóng (Beamwidth)	45° (Linh hoạt cho cả PtP & PtMP)	9° (Búp sóng phản xạ hẹp)
Độ lợi Anten (Gain)	16 dBi Panel tích hợp	23 dBi Dish
Cổng mạng & PoE Out	2x Gigabit (Có PoE Passthrough)	1x Gigabit (Không PoE Passthrough)
Radio Wi-Fi cài đặt riêng	Có (2.4 GHz chuyên dụng)	Không
Hệ thống phân tích phổ	airView chuyên dụng thời gian thực	Phân tích cơ bản (ngắt kết nối khi quét)
Mức độ tiện dụng giao diện	airOS 8 / UISP App (Rất trực quan)	PharOS (Trực quan cơ bản)

Ưu điểm và nhược điểm

Ưu điểm

• Góc mở 45° cân bằng hoàn hảo: đủ tập trung để truyền xa 10 km nhưng đủ rộng để làm trạm phát trung tâm (AP PtMP) cho các góc xưởng, cụm camera.

• Cổng mạng kép hỗ trợ PoE Passthrough giúp tiết kiệm đáng kể chi phí kéo dây và mua switch phụ.

• Công cụ phân tích phổ vô tuyến airView và hệ điều hành airOS 8 trực quan, mạnh mẽ.

• Khả năng kháng sét và tĩnh điện ESD cao (±24 kV), chịu tải bền bỉ trong môi trường mưa bão.

Nhược điểm

• Không đóng vai trò phát Wi-Fi cho điện thoại hay máy tính thông thường (sản phẩm chỉ giao tiếp qua giao thức airMAX ac chuyên dụng).

• Đòi hỏi đường truyền thông thoáng quang học (Line-of-Sight) để đạt khoảng cách và băng thông tối đa.

Hướng dẫn sử dụng

Bước 1: Khởi động và truy cập giao diện quản trị

• Cấp nguồn PoE 24V qua cổng Main LAN.

• Kết nối vào Wi-Fi quản trị phát ra từ thiết bị (dải 2.4 GHz) qua ứng dụng UISP trên điện thoại, hoặc kết nối dây mạng vào máy tính và truy cập IP mặc định 192.168.1.20.

Bước 2: Cấu hình chế độ Truyền dẫn Vô tuyến (Wireless Settings)

• Thiết lập Trạm Phát (Access Point PtP / PtMP):

  Vào tab Wireless -> Chọn Wireless Mode: Access Point PtP (nếu nối 1-1) hoặc Access Point PtMP airMAX AC (nếu làm trạm phát cho nhiều điểm). Chọn độ rộng kênh 40 MHz hoặc 80 MHz, nhập tên mạng (SSID) và thiết lập mật khẩu chuẩn WPA2-AES.

• Thiết lập Trạm Thu (Station / Station WDS):

  Trên thiết bị thu, vào tab Wireless -> Chọn Wireless Mode: Station PtP -> Bấm nút Select để quét sóng -> Chọn đúng SSID của trạm phát -> Điền mật khẩu để thiết lập liên kết.

Bước 3: Kích hoạt tính năng cấp nguồn phụ (PoE Passthrough)

• Nếu sử dụng cổng mạng phụ để cấp nguồn cho Camera IP hoặc thiết bị ngoại vi:

  Vào tab System -> Tìm mục PoE Passthrough -> Gạt sang trạng thái Enable -> Nhấn Save Changes.

Bước 4: Tinh chỉnh căn sóng với công cụ Antenna Alignment

• Mở công cụ Align Antenna trên giao diện airOS. Xoay nhẹ thiết bị theo phương ngang và phương đứng cho đến khi thanh tín hiệu đạt mức tối ưu (khuyến nghị từ -50 dBm đến -65 dBm với mức chênh lệch giữa 2 chuỗi phân cực Delta < 2 dBm).

Lưu ý khi sử dụng

1. Không để vật cản che khuất miền Fresnel (Fresnel Zone): Tránh lắp đặt sát ngọn cây, mái tôn kim loại hoặc tường bao, gây phản xạ và triệt tiêu pha sóng vô tuyến.

2. Tránh sử dụng cáp mạng UTP không bọc kim: Bắt buộc sử dụng cáp chống nhiễu ngoài trời (STP/FTP) cùng đầu bấm RJ45 bọc kim có dây tiếp địa để bảo vệ cổng mạng trước xung sét lan truyền.

3. Tránh ép độ rộng kênh 80 MHz trong môi trường nhiễu: Khi quét thấy dải tần bị ô nhiễm sóng, việc cố ép kênh 80 MHz sẽ làm tăng độ nhiễu sàn (Noise Floor). Hãy hạ xuống 20 MHz hoặc 40 MHz để đường truyền ổn định và độ nhạy thu (-74 dBm) phát huy hiệu quả nhất.

4. Tránh cấp nguồn quá tải qua cổng Secondary: Không cắm các thiết bị tiêu thụ công suất vượt quá định mức của adapter PoE 24V - 0.5A đi kèm khi bật PoE Passthrough.

Chia sẻ cảm nhận cá nhân

• Anh Vinh, Hải Phòng chia sẻ rằng: "Trong quá trình thi công thực tế tại tuyến liên kết giữa hai nhà xưởng cách nhau 3,2 km, NS-5AC mang lại ấn tượng rất mạnh về tốc độ căn chỉnh. Nhờ búp sóng 45° cùng giao diện đo đạc tín hiệu trực quan trên app di động, thời gian căn chỉnh hai đầu trạm chỉ mất chưa đầy 15 phút."

Đánh giá chung về sản phẩm

Ubiquiti NanoStation AC (NS-5AC) là sự kết hợp chuẩn mực giữa hiệu năng truyền dẫn công nghiệp và tính thực dụng trong thi công. Với công suất phát 20 dBm, độ nhạy thu -74 dBm cùng anten tích hợp 16 dBi phân cực kép, thiết bị xử lý xuất sắc các bài toán cầu nối dữ liệu cự ly từ 1 đến 10 km. Đây là một giải pháp đạt tỷ lệ hiệu năng trên giá thành (P/P) vượt trội hàng đầu trên thị trường hiện nay.

Lời khuyên lựa chọn sản phẩm phù hợp

• Cần truyền dẫn tín hiệu cho hệ thống camera an ninh trong thang máy tòa nhà cao tầng.

• Cần kết nối mạng LAN giữa các văn phòng, phân xưởng, kho bãi cách nhau dưới 10 km.

• Cần một thiết bị trạm phát trung tâm (AP PtMP) linh hoạt với góc quét 45° để gom tín hiệu từ 3 – 5 điểm thu phụ.

• Cần cấp nguồn nối tiếp trực tiếp cho một camera IP ngoài trời mà không muốn kéo thêm dây nguồn.

Nhìn chung, Ubiquiti NanoStation AC (NS-5AC) không chỉ đơn thuần là một thiết bị phát sóng không dây ngoài trời, mà là giải pháp hạ tầng viễn thông hoàn chỉnh, bền bỉ và kinh tế. Sở hữu tốc độ vượt trội 450+ Mbps, công nghệ airMAX ac TDMA tiên tiến cùng thiết kế kháng thời tiết chuẩn mực, NS-5AC xứng đáng là lựa chọn hàng đầu cho các nhà tích hợp hệ thống và quản trị mạng chuyên nghiệp. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
