Thị trường hạ tầng truyền dẫn không dây đường dài (Fixed Wireless Broadband & Wireless Backhaul) ngoài trời đang tăng trưởng mạnh mẽ trước bài toán kết nối mạng tại các địa hình phức tạp. Việc kéo cáp quang truyền thống tại các khu công nghiệp rộng lớn, nông trường, trạm phong điện, hải đảo hay các công trình khai thác mỏ thường gặp trở ngại về chi phí đầu tư khổng lồ và thủ tục cấp phép kéo dài.
Do đó, các thiết bị vô tuyến điểm - điểm (PtP) và điểm - đa điểm (PtMP) hiệu năng cao, kháng nhiễu tốt ở dải tần 5 GHz như Ubiquiti PBE-5AC-Gen2 trở thành lựa chọn cốt lõi để xây dựng trục xương sống truyền dữ liệu tốc độ cao.
Tính năng nổi bật
-
Hệ điều hành airOS 8 tiên tiến: Giao diện điều khiển hiện đại, cung cấp đồ thị phân tích chùm sóng, báo cáo chỉ số điều chế tín hiệu (Constellation Diagram) và quản lý công suất phát tự động.
-
Bộ xử lý phân tích phổ chuyên dụng airView®: Hoạt động độc lập theo thời gian thực mà không làm gián đoạn liên kết dữ liệu, hỗ trợ kỹ thuật viên quét sạch ô nhiễm dải tần 5 GHz.
-
Radio quản trị 2.4 GHz riêng biệt: Cho phép kết nối và cấu hình tức thì từ smartphone qua ứng dụng UISP (UNMS) trong bán kính gần mà không cần cắm dây mạng trực tiếp.
-
Công nghệ chống tĩnh điện ESD/EMP vượt trội: Bảo vệ cổng mạng Ethernet và mạch vi xử lý an toàn trước các xung sét lan truyền lên tới ±24 kV.
Thiết kế và chất liệu
-

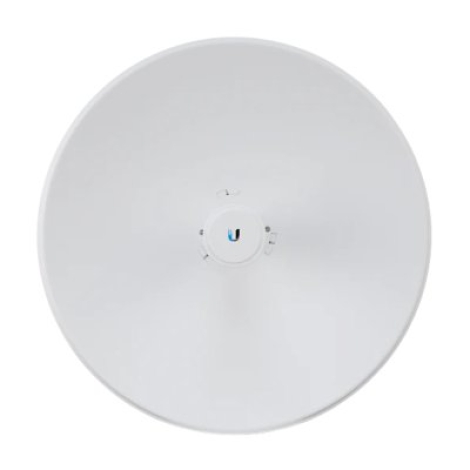

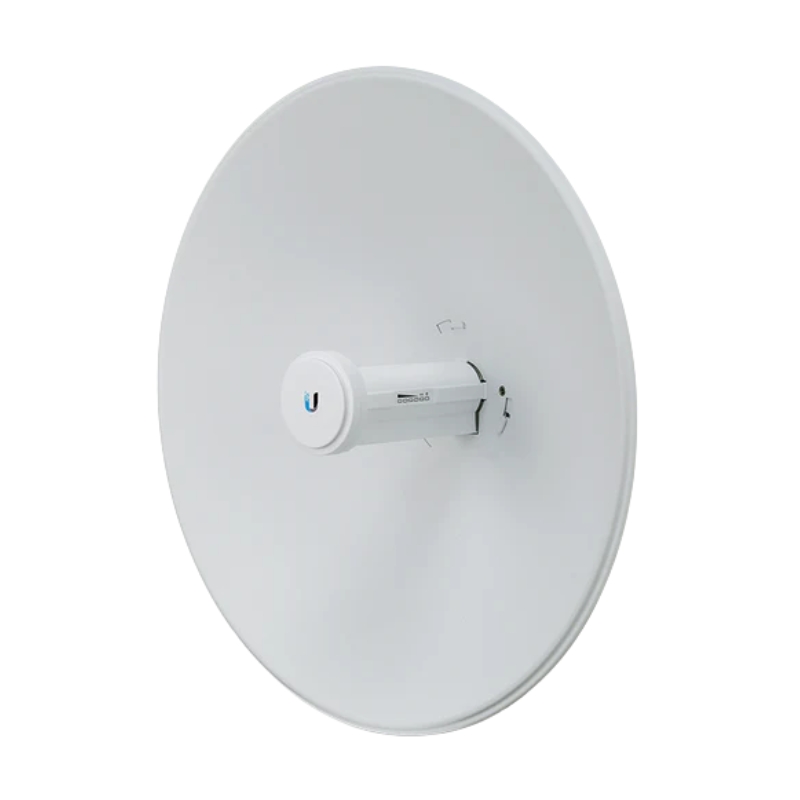

Gương phản xạ parabol SPCC: Đĩa anten đường kính 420 mm dập từ thép tấm cán nguội SPCC (Steel Plate Cold Commercial) phủ lớp sơn tĩnh điện nhiều lớp, mang lại khả năng chống ăn mòn hóa học, chống gỉ sét trong môi trường sương muối và độ ẩm cao.
-
Cụm cấp nguồn anten (Feedhorn) chống tia UV: Vỏ bọc đầu phát tích hợp nhựa polymer nhiệt dẻo ổn định tia cực tím, ngăn ngừa hiện tượng giòn gãy, lão hóa quang học khi phơi nắng liên tục.
-

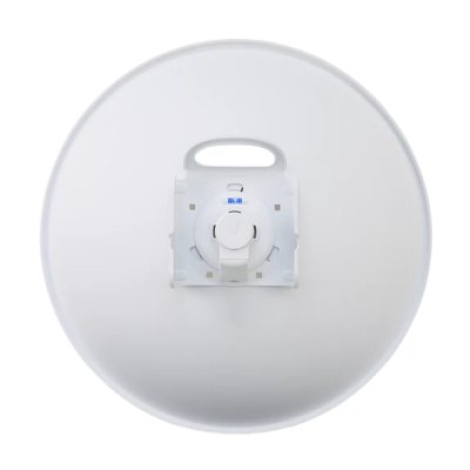

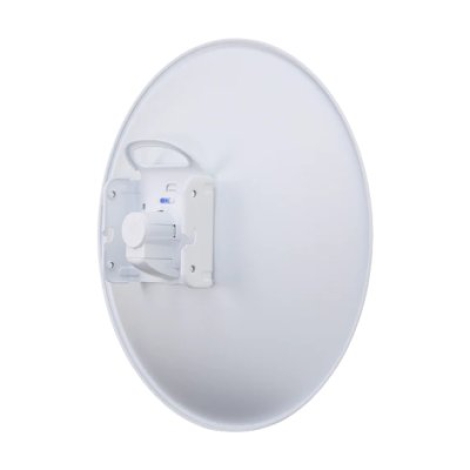

Cơ cấu ngàm gắn cột chịu tải cao: Bộ giá đỡ cơ khí bằng kim loại chuyên dụng cho phép tinh chỉnh góc ngẩng (elevation) cơ học chính xác ±20° và chịu được tải trọng gió lên tới 380 N tại vận tốc 200 km/h.
-
Kiến trúc InnerFeed® không dây nối: Mạch radio phát sóng được tích hợp trực tiếp vào miệng loa anten (feedhorn), triệt tiêu hoàn toàn tổn hao suy hao chèn (insertion loss) vốn thường gặp trên các hệ thống dùng cáp RF pigtail truyền thống.
Nguyên lý hoạt động
Ubiquiti PBE-5AC-Gen2 hoạt động dựa trên sự kết hợp giữa nguyên lý quang hình vô tuyến và cơ chế điều phối thời gian độc quyền:
-
Hội tụ năng lượng sóng vô tuyến qua chao Parabol: Sóng cao tần dải 5 GHz phát ra từ bộ cấp tín hiệu được gương phản xạ định hướng và gom lại thành một búp sóng không gian siêu hẹp với độ lợi cao 25 dBi. Hiện tượng này giúp tối ưu công suất bức xạ đẳng hướng tương đương (EIRP) theo trục thẳng và triệt tiêu các búp sóng phụ (side lobes) gây nhiễu từ môi trường xung quanh.
-
Cơ chế đa truy cập phân chia thời gian airMAX TDMA: Khác với chuẩn Wi-Fi dân dụng CSMA/CA (phải lắng nghe kênh truyền trước khi gửi gói tin, dễ gây xung đột khi có nhiều thiết bị ở xa), công nghệ TDMA của Ubiquiti cấp phát các khe thời gian (time-slots) cố định cho từng điểm truyền/nhận. Nhờ đó, thiết bị loại bỏ hoàn toàn hiện tượng trạm ẩn (hidden node), bảo đảm độ trễ cực thấp và đẩy thông lượng truyền tải thực tế vượt mốc 450+ Mbps.
Lợi ích
-
Tiết kiệm chi phí đầu tư: Giảm từ 60% – 80% ngân sách so với việc đào đường chôn cáp quang hoặc thuê kênh truyền dẫn riêng biệt (Leased Line).
-
Băng thông ổn định như cáp vật lý: Thông lượng cao 450+ Mbps cho phép truyền tải mượt mà hàng chục luồng video 4K từ camera giám sát công trình mà không bị trễ hay mất khung hình.
-
Rút ngắn thời gian triển khai: Thiết lập một đường truyền dữ liệu không dây cự ly từ 5 đến 15+ km chỉ trong vài giờ thi công cơ khí và cân chỉnh sóng.
-
Quản trị tập trung tiện lợi: Tích hợp liền mạch vào hệ thống đám mây UISP Cloud để theo dõi, cảnh báo lỗi và nâng cấp firmware từ xa cho hàng trăm thiết bị cùng lúc.
Bảng so sánh tính năng với các sản phẩm cùng phân khúc
| Tiêu chí kỹ thuật & Tính năng | Ubiquiti PBE-5AC-Gen2 | Sản phẩm khác |
| Độ lợi anten (Antenna Gain) | 25 dBi (Chao Parabol SPCC 420mm) | 21 dBi (Chao Backfire tích hợp) |
| Thông lượng thực tế | 450+ Mbps (Giao thức airMAX ac) | ~300 - 450 Mbps (Giao thức Nv2 / nstreme) |
| Cơ cấu căn chỉnh góc ngẩng | Cơ khí chính xác ±20° với ốc định vị | Giá gắn kẹp cơ bản |
| Radio Wi-Fi cài đặt độc lập | Có (Đài 2.4 GHz tích hợp cho UISP) | Không |
| Phân tích phổ thời gian thực | Chip phụ airView Real-time chuyên dụng | Tính năng Spectral Scan cơ bản |
| Độ bền gió danh định | 380 N @ 200 km/h (Sống sót 200 km/h) | 186 N @ 200 km/h |
| Giao diện cấu hình & Quản trị | airOS 8 / Ứng dụng di động UISP | RouterOS Level 3 (Phức tạp) |
Ưu điểm và nhược điểm
Ưu điểm
-
Độ lợi 25 dBi kết hợp chao parabol SPCC giúp tạo búp sóng tập trung, kháng can nhiễu đa hướng vượt trội.
-
Tải trọng gió 380 N ở 200 km/h đảm bảo độ vững chắc cơ khí khi treo trên các cột tháp viễn thông ngoài trời.
-
Đài Wi-Fi 2.4 GHz độc lập hỗ trợ kỹ thuật viên cấu hình nhanh dưới chân cột thông qua smartphone.
-
Công cụ phân tích phổ airView độc lập không ngắt kết nối đường truyền dữ liệu chính.
Nhược điểm
-
Kích thước chao 420 mm và trọng lượng 2,22 kg đòi hỏi trụ gắn phải chắc chắn, chịu lực tốt.
-
Chỉ trang bị 01 cổng Ethernet, không có cổng mạng phụ hỗ trợ PoE Passthrough để cắm trực tiếp camera như dòng NanoStation.
-
Búp sóng định hướng hẹp đòi hỏi người thi công phải có kỹ năng ngắm góc và căn chỉnh cơ khí cẩn thận.
Hướng dẫn sử dụng
Bước 1: Khởi tạo nguồn và Truy cập quản trị
-
Cắm dây mạng từ cổng LAN của thiết bị vào cổng PoE trên Adapter Gigabit PoE 24V-0.5A đi kèm.
-
Kết nối smartphone vào sóng Wi-Fi quản trị (SSID dạng
PBE-5AC-Gen2:XX:XX) qua app UISP, hoặc cắm cổng LAN của PoE vào máy tính và truy cập IP mặc định192.168.1.20.
Bước 2: Thiết lập chế độ truyền dẫn vô tuyến
-
Cấu hình trạm phát (Access Point PtP): Vào mục Wireless -> Chọn Wireless Mode:
Access Point PtP-> Chọn độ rộng kênh Channel Width (khuyến nghị 40 MHz hoặc 80 MHz) -> Chọn kênh tần số sạch -> Đặt tên mạng (SSID) và khóa bảo mậtWPA2-AES. -
Cấu hình trạm thu (Station PtP): Vào tab Wireless trên thiết bị đối đầu -> Chọn Wireless Mode:
Station PtP-> Bấm nút Select để quét sóng -> Chọn đúng SSID của trạm phát -> Điền mật khẩu WPA2 để hoàn tất bắt tay liên kết.
Bước 3: Cân chỉnh hướng sóng với công cụ Antenna Alignment Tool
-
Mở công cụ Align Antenna trên ứng dụng UISP hoặc giao diện web.
-
Xoay nhẹ góc phương vị ngang và tinh chỉnh ốc điều chỉnh góc ngẩng cơ học phía sau ngàm cho đến khi cường độ tín hiệu đạt mức tối ưu từ
-45 dBmđến-60 dBm, đồng thời mức chênh lệch giữa hai chuỗi phân cực đứng/ngang (Delta H/V) nhỏ hơn hoặc bằng2 dB.
Bước 4: Tối ưu kênh sóng bằng công cụ airView
-
Bật tab airView để quan sát biểu đồ nhiệt phổ vô tuyến theo thời gian thực.
-
Chọn tần số hoạt động nằm trong vùng màu xanh lam (vùng sóng sạch, không có bức xạ nhiễu từ các thiết bị xung quanh).
Lưu ý sử dụng
-
Tránh vật cản lọt vào bán kính miền Fresnel (Fresnel Zone): Cần đảm bảo khoảng không gian hình elip giữa hai điểm đặt thiết bị hoàn toàn thông thoáng, không bị ngọn cây, mái nhà hay góc tường che lấp.
-
Không dùng cáp mạng UTP trong nhà: Bắt buộc sử dụng cáp mạng ngoài trời bọc kim chống nhiễu (STP/FTP) kết hợp đầu bấm RJ45 bọc kim có dây tiếp địa để xả tĩnh điện và xung sét.
-
Tránh ép độ rộng kênh 80 MHz tại khu vực nhiễu nặng: Khi môi trường có nhiều sóng 5 GHz, nên hạ băng thông kênh xuống 40 MHz hoặc 20 MHz để gia tăng độ nhạy thu và giữ liên kết ổn định.
-
Không siết lỏng ốc ngàm định vị: Với chao phản xạ lớn chịu lực cản gió 380 N, nếu không siết chặt bulong khóa góc sau khi căn sóng, thiết bị rất dễ bị rung lắc lệch hướng sau các trận giông bão.
Chia sẻ cảm nhận cá nhân
- Anh Bằng, Nam Định chia sẻ rằng: "Trong quá trình triển khai thực tế tuyến truyền dẫn điểm - điểm dài 9,2 km kết nối mạng LAN giữa hai văn phòng nhà máy, PBE-5AC-Gen2 mang lại trải nghiệm thi công rất ấn tượng. Ngàm kim loại có ốc vặn tinh chỉnh góc ngẩng giúp việc dò tìm tâm sóng chính xác hơn hẳn các dòng anten dùng đai siết thủ công."
Đánh giá chung về sản phẩm
Ubiquiti PBE-5AC-Gen2 là một thiết bị truyền dẫn không dây đường dài đạt độ hoàn thiện cao về cả cơ khí lẫn điện tử. Với bộ vi xử lý MIPS 74Kc, công suất tiêu thụ tiết kiệm chỉ 8,5W, khả năng sống sót trước gió 200 km/h cùng công nghệ airMAX ac thế hệ 2, sản phẩm mang lại hiệu năng truyền dẫn mạnh mẽ, độ ổn định cao và xứng đáng là lựa chọn hàng đầu trong phân khúc thiết bị vô tuyến ngoài trời tầm trung.
Lời khuyên lựa chọn sản phẩm phù hợp
-
Cần thiết lập tuyến kết nối mạng không dây điểm - điểm (PtP) cự ly từ 5 đến 15+ km với yêu cầu băng thông cao.
-
Cần một trạm thu (Station / CPE) tầm xa cho mô hình điểm - đa điểm (PtMP) tại các khu vực chịu nhiều can nhiễu sóng vô tuyến.
-
Địa điểm lắp đặt là vùng ven biển, đồi cao hoặc công trường nhiều gió bão đòi hỏi chao phản xạ thép SPCC bền chắc.
Nhìn chung, Ubiquiti PowerBeam AC Gen2 (PBE-5AC-Gen2) là giải pháp cầu nối không dây toàn diện cho các công trình hạ tầng mạng viễn thông hiện đại. Sự kết hợp giữa anten chảo parabol 25 dBi, thông lượng 450+ Mbps, công nghệ TDMA airMAX ac cùng đài quản trị Wi-Fi 2.4 GHz thông minh biến PBE-5AC-Gen2 thành công cụ truyền dẫn tin cậy, bền bỉ và tối ưu chi phí cho các doanh nghiệp và kỹ sư mạng chuyên nghiệp. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
