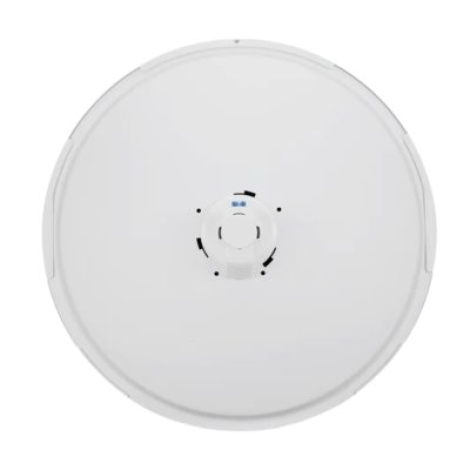

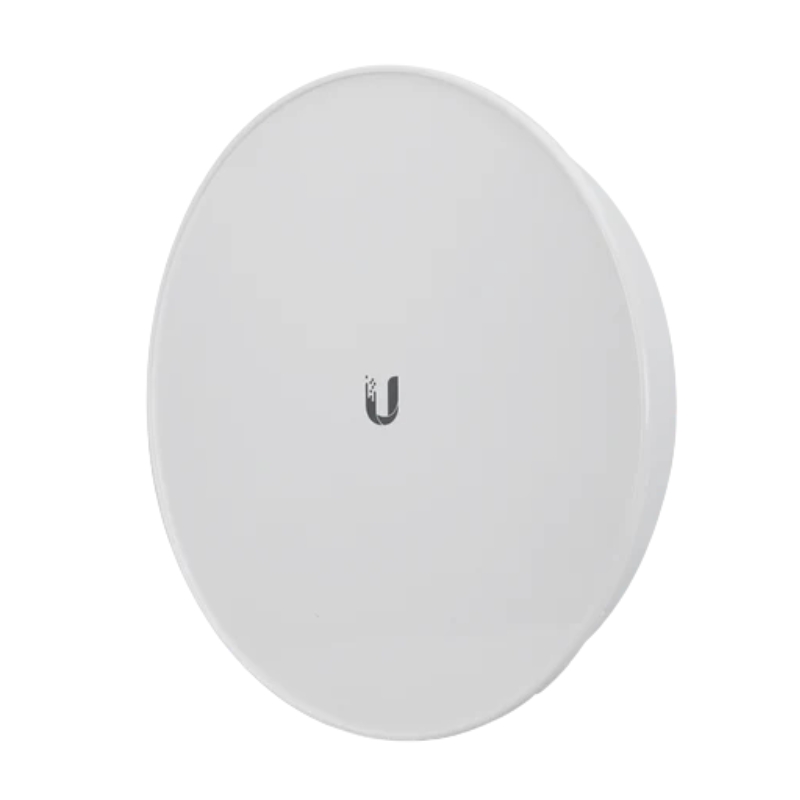

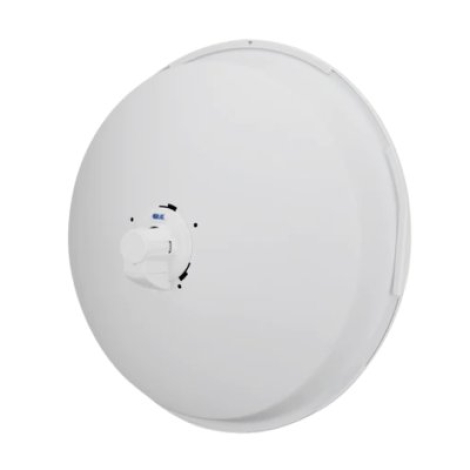

Bộ phát wifi Ubiquiti PBE-5AC-ISO-Gen2

Thị trường truyền dẫn không dây băng rộng ngoài trời (Fixed Wireless Broadband / Wireless Backhaul) đang đối mặt với thách thức lớn từ tình trạng ô nhiễm dải tần vô tuyến 5 GHz tại các khu đô thị và cụm công nghiệp tập trung. Nhu cầu kết nối mạng tốc độ cao cho camera an ninh giám sát, nhà xưởng phân tán, cảng biển và thang máy đòi hỏi các thiết bị vừa sở hữu băng thông lớn, vừa có khả năng cô lập can nhiễu không gian từ các trạm lân cận.

Ubiquiti PBE-5AC-ISO-Gen2 được phát triển nhằm đáp ứng trực tiếp phân khúc cầu nối không dây điểm - điểm (PtP) và điểm - đa điểm (PtMP) hiệu năng cao, giải quyết bài toán suy hao gói tin trên các cột tháp lắp đặt mật độ dày đặc.

Tính năng nổi bật

• Bộ đồng xử lý phân tích phổ airView® thời gian thực: Quét và hiển thị biểu đồ nhiệt phổ vô tuyến liên tục mà không ngắt quãng lưu lượng dữ liệu chính.

• Radio Wi-Fi 2.4 GHz quản trị độc lập: Hỗ trợ kỹ thuật viên truy cập cài đặt không dây từ smartphone qua ứng dụng UISP ngay dưới chân cột.

• Linh hoạt cấu hình kích thước kênh: Tùy biến độ rộng kênh từ 10 MHz đến 80 MHz cho đường truyền PtP và lên đến 40 MHz cho mô hình PtMP.

• Mạch bảo vệ ESD/EMP lưỡng phân ±24 kV: Tích hợp bộ triệt xung điện áp cao trên cả tiếp xúc vật lý và phóng điện không khí, gia tăng độ bền trước giông sét ngoài trời.

Thiết kế và chất liệu

• Vành chắn bức xạ tích hợp (RF Isolator Radome): Chao chảo được bao bọc bởi vành kim loại chuyên dụng, có tác dụng triệt tiêu búp sóng phụ (side-lobes) và ngăn chặn sóng tràn viền gây nhiễu sang các thiết bị đặt cạnh nhau.

• Gương phản xạ thép SPCC sơn tĩnh điện: Đĩa phản xạ 420 mm dập từ thép tấm cán nguội SPCC chất lượng cao, phủ sơn tĩnh điện chống oxy hóa, chịu được sương muối và môi trường hóa chất công nghiệp.

• Đầu thu phát (Feedhorn) kháng tia UV: Vỏ bảo vệ cụm phát sóng chế tạo từ polymer nhiệt dẻo ổn định tia cực tím, ngăn ngừa tình trạng rạn nứt do bức xạ nhiệt mặt trời.

• Khung gá cơ khí chịu tải cao: Bộ pát kim loại gắn cột chắc chắn, hỗ trợ tinh chỉnh góc ngẩng cơ học chính xác và chịu được tải trọng gió 380 N tại vận tốc gió bão 200 km/h.

Nguyên lý hoạt động

PBE-5AC-ISO-Gen2 hoạt động dựa trên cơ chế gom sóng parabol và điều phối đa truy cập phân chia thời gian:

1. Nguyên lý hội tụ và cô lập không gian: Sóng siêu cao tần 5 GHz phát ra từ feedhorn được gương phản xạ thép SPCC và vành chắn RF cô lập, tập trung năng lượng thành chùm tia hẹp 25 dBi. Thiết kế này vừa tăng cự ly phát xạ vừa đóng vai trò như một màng chắn triệt tiêu các nguồn phát tán xạ từ môi trường xung quanh.

2. Cơ chế phân chia thời gian airMAX ac TDMA: Thiết bị chỉ định từng khe thời gian (time-slot) xác định cho mỗi chu kỳ gửi/nhận dữ liệu, thay thế cho cơ chế tranh chấp kênh CSMA/CA truyền thống. Nhờ đó, đường truyền loại bỏ hiện tượng trạm ẩn (hidden node), bảo đảm độ trễ miligiây và giữ vững thông lượng thực tế trên 450+ Mbps.

Lợi ích

• Tối ưu chi phí đầu tư hạ tầng: Giảm hơn 70% chi phí so với việc kéo cáp quang qua địa hình phức tạp, sông ngòi hoặc đồi núi.

• Tự do lắp đặt đồng vị trí (Co-location): Vành chắn cách ly cho phép gắn nhiều thiết bị trên cùng một cột tháp viễn thông mà không gây nhiễu chéo kênh.

• Đường truyền băng thông cao và ổn định: Tải mượt mà hàng chục luồng video camera 4K chuẩn H.265 cùng dữ liệu mạng nội bộ với độ trễ cực thấp.

• Quản trị từ xa tiện lợi: Giám sát tập trung, cảnh báo lỗi và nâng cấp firmware đồng loạt qua nền tảng đám mây UISP Cloud miễn phí.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Vành chắn bức xạ tích hợp giúp triệt tiêu búp sóng phụ, hoạt động hoàn hảo trên các cột tháp có mật độ phát sóng dày đặc.

• Anten độ lợi cao 25 dBi mang lại khả năng truyền dẫn ổn định trên cự ly từ 5 đến 15+ km.

• Vỏ thép SPCC và nhựa kháng UV chịu tải gió 380 N, bền bỉ trước điều kiện thời tiết khắc nghiệt.

• Tích hợp Wi-Fi quản trị 2.4 GHz và chip phân tích phổ airView độc lập.

Nhược điểm

• Góc búp sóng hẹp đòi hỏi kỹ thuật viên phải có kinh nghiệm căn chỉnh góc ngắm chính xác.

• Trọng lượng 2,22 kg và kết cấu chao kín chắn gió yêu cầu trụ gắn phải vững chắc.

• Chỉ trang bị 01 cổng Ethernet, không có cổng PoE Passthrough thứ hai.

Hướng dẫn sử dụng

Bước 1: Khởi động nguồn và Quan sát đèn LED

• Cắm cáp mạng ngoài trời từ cổng Gigabit Ethernet vào cổng PoE của bộ đổi nguồn 24V-0.5A đi kèm (sử dụng chân PoE thụ động 4, 5+ và 7, 8-).

• Kiểm tra 4 đèn LED cường độ tín hiệu phía sau để nắm bắt trạng thái hoạt động ban đầu.

Bước 2: Kết nối và Khởi tạo qua Radio 2.4 GHz hoặc Web UI

• Dùng smartphone kết nối vào SSID quản trị của thiết bị qua ứng dụng UISP, hoặc kết nối cáp mạng vào máy tính và truy cập IP mặc định 192.168.1.20.

Bước 3: Cấu hình chế độ truyền dẫn không dây

• Cấu hình Trạm Phát (Access Point PtP): Vào tab Wireless -> Chọn Wireless Mode: Access Point PtP -> Chọn kích thước kênh (Channel Width: 40 MHz hoặc 80 MHz) -> Đặt tên SSID và khóa mã hóa WPA2-AES.

• Cấu hình Trạm Thu (Station PtP): Trên thiết bị đối đầu, chọn Wireless Mode: Station PtP -> Nhấn Select quét SSID trạm phát -> Điền mật khẩu WPA2 để kết nối.

Bước 4: Cân chỉnh hướng sóng với Antenna Alignment Tool

• Mở công cụ Align Antenna trên airOS hoặc ứng dụng UISP.

• Xoay nhẹ góc phương vị và tinh chỉnh ốc điều chỉnh góc ngẩng cơ học phía sau ngàm cho đến khi tín hiệu đạt từ -45 dBm đến -58 dBm, mức chênh lệch giữa hai phân cực $(\Delta\text{ V/H}) \le 2\text{ dB}$.

Bước 5: Phân tích và Tối ưu kênh với airView

• Truy cập tính năng airView để quan sát mật độ bức xạ dải tần 5 GHz theo thời gian thực và chuyển kênh hoạt động sang dải tần sạch nhất.

Lưu ý khi sử dụng

1. Tránh che khuất miền Fresnel (Fresnel Zone): Đảm bảo trục quang học giữa hai trạm thu phát hoàn toàn thông thoáng, không bị ngọn cây hay mái nhà che chắn.

2. Không dùng cáp mạng UTP thông thường: Bắt buộc dùng cáp bọc kim ngoài trời (STP/FTP) kết hợp đầu bấm RJ45 bọc kim có dây tiếp địa để bảo toàn khả năng chống sét ±24 kV.

3. Tránh cố ép kênh 80 MHz khi vùng phủ có can nhiễu lớn: Hãy chuyển về kích thước kênh 40 MHz hoặc 20 MHz để gia tăng độ nhạy thu và đảm bảo chỉ số CINR luôn ổn định.

4. Tránh siết lỏng đai ốc ngàm gá: Phải siết chặt toàn bộ ốc khóa góc sau khi căn chỉnh sóng để tránh bị lệch góc trước gió bão giật 200 km/h.

Chia sẻ cảm nhận cá nhân

• Anh Đông, Hà Nội chia sẻ rằng: "Khi thi công thực tế tuyến truyền dẫn điểm - điểm 8,8 km tại khu công nghiệp có nhiều trạm phát lân cận, PBE-5AC-ISO-Gen2 thể hiện khả năng cô lập nhiễu vượt trội. Mức tín hiệu đo được ổn định ở -53 dBm, thông lượng truyền file thực tế qua iPerf3 đạt trên 405 Mbps với độ trễ ping liên tục chỉ từ 1 – 2 ms, hoạt động thông suốt mà không gặp hiện tượng rớt khung hình hay tăng độ trễ."

Đánh giá chung về sản phẩm

Ubiquiti PBE-5AC-ISO-Gen2 là thiết bị truyền dẫn không dây đường dài đạt độ hoàn thiện cao về cơ khí và hiệu suất RF. Nhờ sự kết hợp giữa vi xử lý MIPS 74Kc, RAM 64 MB, công suất tiêu thụ tối đa chỉ 8,5W, anten 25 dBi và vành chắn RF cách ly, sản phẩm là một trong những giải pháp vô tuyến ngoài trời đáng tin cậy nhất trong phân khúc tầm trung.

Lời khuyên lựa chọn sản phẩm phù hợp

• Lắp đặt trạm thu/phát trên các tháp truyền thông hoặc nóc tòa nhà có sẵn nhiều thiết bị phát sóng 5 GHz hoạt động đồng thời (Co-location).

• Cần thiết lập tuyến cầu nối không dây PtP cự ly từ 5 đến 15+ km đòi hỏi thông lượng cao và độ ổn định khắt khe.

• Dự án triển khai tại khu vực ven biển, đồi cao nhiều gió bão và độ ẩm cao.

Nhìn chung, Ubiquiti PowerBeam AC ISO Gen2 (PBE-5AC-ISO-Gen2) là giải pháp hàng đầu trong việc triệt tiêu can nhiễu không gian cho các tuyến liên kết vô tuyến ngoài trời. Với thiết kế vành chắn bức xạ tích hợp, công nghệ airMAX ac TDMA, thông lượng 450+ Mbps cùng độ bền chuẩn công nghiệp, sản phẩm mang lại giải pháp kết nối mạng không dây mạnh mẽ, ổn định và hiệu quả kinh tế cho mọi dự án hạ tầng mạng. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
