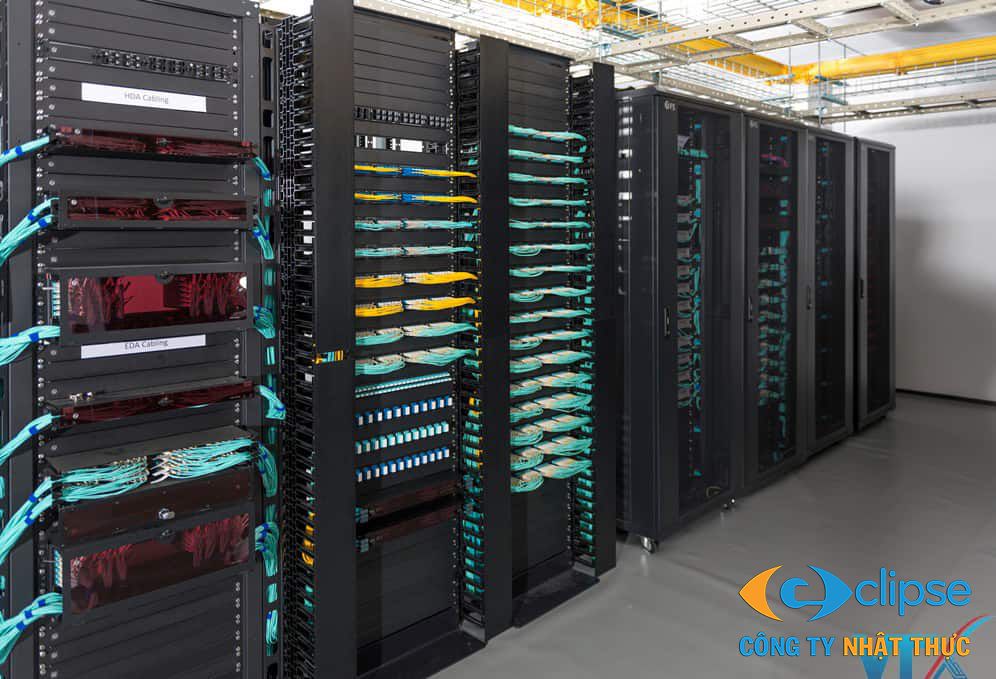

Việc nắm vững giao cách lắp đặt tủ rack đúng tiêu chuẩn là yếu tố sống còn giúp hạ tầng mạng vận hành trơn tru và bền bỉ. Một chiếc tủ được sắp xếp khoa học không chỉ giúp thiết bị hoạt động mát hơn mà còn hỗ trợ quá trình bảo trì, xử lý sự cố diễn ra nhanh chóng. Tại Nhật Thực, chúng tôi luôn ưu tiên tính chuẩn xác trong từng bước triển khai để mang lại hiệu quả cao nhất cho hệ thống an ninh và viễn thông của khách hàng.
1. Hậu quả khôn lường khi lắp đặt tủ rack sai quy cách
Nhiều đơn vị thường chủ quan trong khâu bài trí, dẫn đến những sự cố đáng tiếc như đường truyền chập chờn, thiết bị quá nhiệt hay dây cáp rối loạn như mạng nhện. Lỗi lắp đặt sai kỹ thuật ngay từ đầu không chỉ làm giảm tuổi thọ phần cứng mà còn khiến việc kiểm tra sửa lỗi trở nên cực kỳ khó khăn. Đầu tư thời gian vào việc lắp đặt bài bản sẽ giúp bạn tiết kiệm chi phí sửa chữa và bảo đảm an toàn tuyệt đối cho toàn bộ hệ thống.
2. Công tác chuẩn bị trước khi tiến hành lắp đặt
Trước khi bắt tay vào thao tác vật lý, việc lập kế hoạch chi tiết là bước không thể thiếu để tránh những sai sót gây lãng phí thời gian.
2.1 Thiết lập sơ đồ bố trí thiết bị (rack diagram)
Bản vẽ sơ đồ giúp bạn định vị chính xác vị trí của từng thiết bị mạng như switch mạng, server hay patch panel bên trong tủ. Một sơ đồ tốt cần tính toán kỹ lưỡng các khoảng trống dự phòng để có thể nâng cấp hoặc bổ sung thêm thiết bị trong tương lai mà không cần phải tháo dỡ toàn bộ hệ thống hiện có.
2.2 Công cụ và phụ kiện cần thiết
Để quá trình thực hiện diễn ra thuận lợi, bạn cần chuẩn bị đầy đủ tua vít, thước dây, bộ ốc vít chuyên dụng cho tủ rack và các phụ kiện đi kèm. Các phụ kiện như khay chứa, thanh nguồn PDU và thanh quản lý cáp là những thành phần bắt buộc để tạo nên một hệ thống chuyên nghiệp và ngăn nắp.
Xem thêm: Cách chọn tủ rack phù hợp cho hệ thống mạng doanh nghiệp
3. Quy trình cách lắp đặt tủ rack chi tiết qua từng bước
Dưới đây là các bước thực hiện được đội ngũ kỹ thuật tại Nhật Thực áp dụng để bảo đảm tính kỹ thuật cao nhất:
3.1 Định vị tủ và lắp đặt khay giá đỡ
Đầu tiên, bạn cần cố định các bu lông vào khung giá đỡ một cách chắc chắn tại các vị trí đã tính toán trên sơ đồ. Các loại khay cố định hoặc khay trượt phải được lắp vào thanh tiêu chuẩn bằng ốc vít chuyên dụng, bảo đảm không bị lệch lỗ để việc gắn thiết bị sau này được khớp hoàn toàn.
3.2 Thiết lập hệ thống làm mát và quạt tản nhiệt
Quạt tản nhiệt là trái tim trong việc duy trì nhiệt độ ổn định bên trong tủ, thường được gắn ở phía trên cùng để hút khí nóng ra ngoài. Khi thực hiện cách lắp đặt tủ rack, hãy bảo đảm các lỗ thông gió không bị che lấp và luồng khí lưu thông xuyên suốt qua các cánh cửa lưới.
3.3 Lắp đặt thanh nguồn PDU và quản lý điện năng
Thanh nguồn PDU cần được lắp vừa khít vào chuẩn 19 inch của tủ để cấp điện cho toàn bộ thiết bị. Tại Nhật Thực, chúng tôi khuyến nghị khách hàng sử dụng các dòng PDU có tính năng chống quá tải và kết nối tiếp địa để bảo vệ hệ thống khỏi các sự cố chập cháy hoặc tĩnh điện.
| Thành phần thiết bị | Vị trí khuyến nghị | Mục đích sắp xếp |
|---|---|---|
| Thiết bị nặng (UPS, Server lớn) | Dưới cùng của tủ rack | Giữ trọng tâm thấp, tránh lật tủ và bảo đảm an toàn khi bảo trì. |
| Switch và Patch Panel | Khu vực giữa tủ rack | Thuận tiện cho việc luồn cáp, kết nối và quản lý dây mạng. |
| Quạt tản nhiệt | Trên cùng của tủ rack | Hút khí nóng bốc lên cao và thổi ra ngoài môi trường hiệu quả. |
| Tấm chắn (Blank Panel) | Tại các vị trí khe trống | Điều hướng đối lưu luồng khí lạnh đi xuyên qua thiết bị. |
3.4 Sắp xếp thiết bị và đi dây mạng chuẩn khoa học

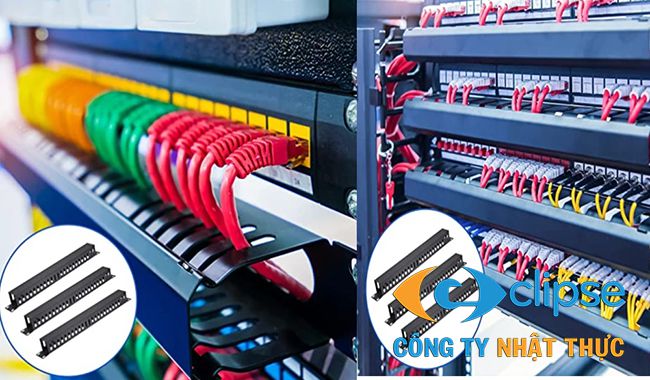

Khi đưa các thiết bị vào tủ, hãy kiểm tra kỹ để chúng nằm hoàn toàn trên thanh trượt trước khi siết ốc. Dây mạng nên được chạy dọc theo hai bên hông tủ, sử dụng thanh quản lý cáp để gom dây gọn gàng, tránh việc dây chạy ngang che khuất mặt trước của thiết bị. Việc đánh dấu nhãn thẻ ghi tên cho từng đầu dây là bước cực kỳ quan trọng để bạn dễ dàng quản lý về sau.
4. Những tiêu chuẩn lắp đặt cần tuân thủ nghiêm ngặt
- Kích thước tiêu chuẩn: Luôn sử dụng tủ rack chuẩn 19 inch theo dải tiêu chuẩn quốc tế EIA-310 để bảo đảm tương thích với mọi thiết bị mạng.
- Khoảng cách thông thoáng: Đặt tủ cách tường tối thiểu 60cm ở cả mặt trước và mặt sau để tạo không gian cho luồng khí thoát ra và thuận tiện khi kỹ thuật viên thao tác.
- Hệ thống tiếp địa: Bắt buộc phải đấu nối đất tiếp địa cho lớp vỏ tôn tủ để triệt tiêu hoàn toàn tĩnh điện, bảo vệ linh kiện điện tử nhạy cảm.
Mời bạn tham khảo thêm: Tủ Rack 20U D600 - Chất liệu thép cứng cao cấp
5. Các sai lầm cần tránh khi tự triển khai tại nhà
Một lỗi phổ biến là bỏ qua việc lắp tấm chắn (blank panel), điều này khiến luồng khí lạnh bị thoát ra ngoài thay vì đi qua thiết bị, dẫn đến hiện tượng quá nhiệt phụ tải. Ngoài ra, việc bó dây cáp quá chặt có thể làm gãy lõi đồng bên trong hoặc gập gãy dòng cáp quang, gây suy hao tín hiệu viễn thông nghiêm trọng. Nếu hệ thống mạng của bạn lớn và phức tạp, hãy liên hệ với các đơn vị chuyên nghiệp như Nhật Thực để được hỗ trợ lắp đặt đúng kỹ thuật ngay từ đầu.
Thực hiện đúng cách lắp đặt tủ rack không chỉ mang lại vẻ thẩm mỹ chuyên nghiệp cho phòng máy mà còn là nền tảng cho một hệ thống mạng hoạt động ổn định. Hãy tuân thủ các quy tắc về sơ đồ bố trí, hệ thống làm mát và đi dây để bảo vệ tối đa giá trị các thiết bị công nghệ của bạn. Công Ty Cổ Phần Công Nghệ Nhật Thực luôn sẵn sàng đồng hành cùng bạn trong việc xây dựng hạ tầng thông tin hiện đại và an toàn nhất.
Thông tin liên hệ Công Ty Nhật Thực
Tên công ty: Công Ty Cổ Phần Công Nghệ Nhật Thực
Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Kiến An, Hải Phòng
Số điện thoại: 0946.79.81.83 / 0989.132.626
Email: info@nhatthuc.com.vn
Website: nhatthuc.com.vn
- Việc lắp đặt tủ rack sai quy cách có thể gây ra những hậu quả nghiêm trọng nào cho hệ thống mạng?
- Khi lắp đặt tủ rack không đúng tiêu chuẩn, hệ thống thường đối mặt với tình trạng đường truyền chập chờn và thiết bị hoạt động quá nhiệt do luồng khí không được lưu thông. Ngoài ra, việc bài trí dây cáp rối loạn như mạng nhện không chỉ làm giảm tuổi thọ phần cứng mà còn khiến quá trình kiểm tra, xử lý sự cố trở nên cực kỳ khó khăn, gây lãng phí thời gian và chi phí sửa chữa cho doanh nghiệp.
- Tại sao việc thiết lập sơ đồ bố trí thiết bị (rack diagram) lại là bước chuẩn bị quan trọng nhất?
- Bản vẽ sơ đồ rack diagram giúp kỹ thuật viên định vị chính xác vị trí lắp đặt của từng thiết bị như switch, server hay patch panel bên trong tủ một cách khoa học. Việc tính toán kỹ lưỡng các khoảng trống trên sơ đồ còn giúp dự phòng không gian cho nhu cầu nâng cấp hoặc bổ sung thêm thiết bị trong tương lai mà không cần phải tháo dỡ hay thay đổi toàn bộ cấu trúc hệ thống hiện có.
- Cần chuẩn bị những công cụ và phụ kiện thiết yếu nào trước khi tiến hành lắp đặt tủ rack?
- Để quá trình lắp đặt diễn ra thuận lợi và chuyên nghiệp, bạn cần chuẩn bị đầy đủ các dụng cụ hỗ trợ như tua vít, thước dây, bộ ốc vít chuyên dụng cho tủ rack cùng các phụ kiện đi kèm. Các thành phần như khay chứa thiết bị, thanh nguồn PDU và thanh quản lý cáp là những phụ kiện bắt buộc phải có để đảm bảo hệ thống điện năng ổn định và dây dẫn được sắp xếp ngăn nắp, thẩm mỹ.
- Quy trình định vị tủ và lắp đặt khay giá đỡ được thực hiện cụ thể như thế nào?
- Đầu tiên, kỹ thuật viên cần cố định chắc chắn các bu lông vào khung giá đỡ tại những vị trí đã được xác định trên sơ đồ bố trí. Các loại khay cố định hoặc khay trượt phải được gắn vào thanh tiêu chuẩn bằng ốc vít chuyên dụng, yêu cầu độ chính xác cao để các lỗ vít hoàn toàn khớp nhau, đảm bảo các thiết bị mạng sau khi lắp đặt vào khay sẽ cân bằng và không bị xô lệch.
- Làm thế nào để thiết lập hệ thống làm mát và quạt tản nhiệt cho tủ rack đúng cách?
- Quạt tản nhiệt là thành phần cốt lõi để duy trì nhiệt độ vận hành ổn định, thường được lắp đặt ở vị trí cao nhất của tủ rack để hút khí nóng bốc lên trên và thổi ra ngoài. Khi lắp đặt, cần đặc biệt lưu ý không để các lỗ thông gió bị che lấp bởi dây cáp hay vật cản, đồng thời đảm bảo luồng khí lạnh có thể lưu thông xuyên suốt từ cửa lưới mặt trước qua các thiết bị một cách hiệu quả.
- Tiêu chuẩn lắp đặt thanh nguồn PDU và quản lý điện năng yêu cầu những yếu tố gì?
- Thanh nguồn PDU phải được lắp đặt vừa khít vào chuẩn 19 inch của tủ rack để cung cấp nguồn điện tập trung cho toàn bộ thiết bị bên trong. Các chuyên gia khuyến nghị sử dụng loại PDU có tính năng chống quá tải và bắt buộc phải kết nối hệ thống tiếp địa cho vỏ tủ để triệt tiêu tĩnh điện, giúp bảo vệ các linh kiện điện tử nhạy cảm khỏi nguy cơ chập cháy hoặc hỏng hóc do sự cố điện.
- Cách sắp xếp thiết bị và đi dây mạng bên trong tủ rack như thế nào để đảm bảo tính khoa học?
- Các thiết bị nặng như UPS hay Server nên được đặt ở dưới cùng của tủ để giữ trọng tâm thấp và đảm bảo an toàn. Dây mạng cần được chạy dọc theo hai bên hông tủ thông qua thanh quản lý cáp để không che khuất mặt trước thiết bị, giúp luồng khí lưu thông tốt hơn. Việc đánh dấu nhãn rõ ràng cho từng đầu dây là bước quan trọng giúp quản lý và xử lý lỗi nhanh chóng trong quá trình vận hành.
- Những tiêu chuẩn kỹ thuật quốc tế nào cần tuân thủ nghiêm ngặt khi lắp đặt tủ rack?
- Hệ thống phải sử dụng loại tủ rack chuẩn 19 inch theo tiêu chuẩn quốc tế EIA-310 để đảm bảo tính tương thích tuyệt đối với mọi thiết bị mạng. Tủ cần được đặt cách tường tối thiểu 60cm ở cả mặt trước và mặt sau để tạo không gian thao tác và thoát nhiệt. Cuối cùng, hệ thống tiếp địa cho vỏ tủ là yêu cầu bắt buộc để bảo vệ an toàn cho thiết bị và người quản lý hệ thống.
- Những sai lầm phổ biến nào cần tránh khi tự triển khai lắp đặt tủ rack tại nhà hoặc doanh nghiệp?
- Sai lầm thường gặp nhất là bỏ qua việc lắp tấm chắn (blank panel) tại các vị trí trống, khiến luồng khí lạnh bị thất thoát thay vì đi xuyên qua thiết bị để làm mát. Ngoài ra, việc bó dây cáp quá chặt bằng dây rút có thể làm gãy lõi đồng hoặc gập gãy cáp quang, gây suy hao tín hiệu nghiêm trọng. Nếu hệ thống quá phức tạp, bạn nên liên hệ đơn vị chuyên nghiệp để đảm bảo tính kỹ thuật ngay từ đầu.
