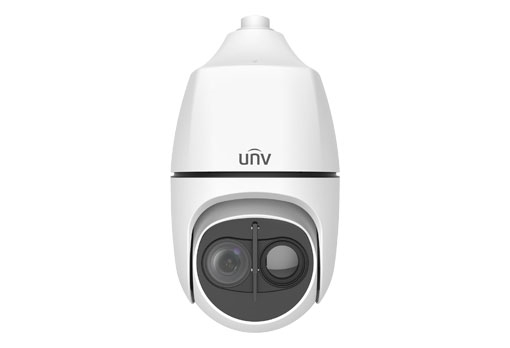

Camera IP UNV TIC6831ER-F50-4X38P

Trong cấu trúc thiết kế hạ tầng an ninh tại các đại dự án và tổ hợp công nghiệp siêu trọng điểm như tổng kho xăng dầu, kho hóa chất dễ cháy, hành lang an toàn lưới điện quốc gia, phi trường hay ranh giới hàng rào đường biên, bài toán giám sát luôn đặt ra những đòi hỏi khắt khe vượt xa giới hạn của ngành camera quang học truyền thống. Thực địa tại các tọa độ chiến lược này luôn phải đối mặt với những hình thái môi trường vô cùng cực đoan: sương mù gắt bủa vây làm mất hoàn toàn thị giác ban ngày, bóng đêm tuyệt đối cự ly hàng cây số ban đêm và áp lực dông bão liên tục gây rung lắc hệ thống gá lắp trên cột cao. Đặc biệt, nhu cầu nhận diện sớm nguy cơ hỏa hoạn ngay từ khi vật liệu vừa tăng nhiệt – trước khi ngọn lửa và khói bùng phát – là điều mà các dòng camera thông thường hoàn toàn bất lực.

Nhằm giải quyết triệt để các bài toán vi sai đó, thương hiệu Uniview (UNV) – nhà kiến tạo và là biểu tượng định hình nền tảng IP thuần khiết toàn cầu – đã dồn lực nghiên cứu, phát triển dải sản phẩm Speed Dome lưỡng phổ đặc chủng thuộc phân khúc tối tân nhất. Sự xuất hiện của Camera IP UNV TIC6831ER-F50-4X38P đánh dấu bước dịch chuyển công nghệ mang tính cách mạng khi hợp nhất hai dải dòng dữ liệu thị giác vào một hệ khung cơ khí PTZ: Kênh quang học độ nét cao 4MP @60fps siêu mượt thu phóng 38X và kênh trắc quang ảnh nhiệt Vanadium Oxide (VOx) thấu kính 50mm chuyên dụng. Giải pháp này thiết lập một phòng tuyến an ninh lưỡng phổ tối cao, xuyên thấu mọi bức màn khí tượng và chủ động phòng ngừa hiểm họa cho doanh nghiệp.

Tính năng nổi bật

Thiết bị khẳng định vị thế Flagship độc bản nhờ kiến trúc thấu kính kép song hành (Bi-spectral), mang lại năng lực can thiệp thị giác toàn diện:

• Kênh quang học siêu nét 4MP @60fps: Khai thác khối cảm biến đại 1/1.8" Progressive Scan CMOS, xuất luồng dữ liệu cực đại 4MP (2688×1520) ở tốc độ khung hình siêu mượt 60fps. Tích hợp ống kính mô-tơ hóa 5.7 ~ 216.6mm, Zoom quang học 38X giữ nguyên độ nét phần cứng, phối hợp công nghệ nhạy sáng tối cao LightHunter (0.0005 Lux) và hồng ngoại thông minh Smart IR 150m chống lóa mục tiêu tầm gần.

• Kênh nhiệt ma trận Vanadium Oxide (VOx) cao cấp: Khai thác cảm biến ảnh nhiệt không làm lạnh (Uncooled Focal Plane Arrays) độ phân giải 384×288 (xuất hình nén chuẩn 720P @25fps mượt mà), kích thước điểm ảnh 17μm, bước sóng phản hồi 8~14μm với độ nhạy nhiệt biên cực đoan NETD < 50mk. Hệ thấu kính nhiệt tiêu cự lên đến 50mm chuyên dụng đem lại khoảng cách trắc quang vượt trội.

• Bán kính định vị thực thể siêu cường: Năng lực bóc tách bức xạ nhiệt biên mang lại khoảng cách vận hành kinh ngạc. Đối với phương tiện giao thông (quy chuẩn 4mx1.4m), khoảng cách Phát hiện (Detect) lên đến 3480m, Nhận diện (Recognize) 870m và Định danh (Identify) 497m. Đối với con người (quy chuẩn 1.8mx0.5m), khoảng cách Phát hiện lên đến 1395m, Nhận diện 349m và Định danh 199m.

• Bảng màu Palette 20 sắc thái chuyên sâu: Hỗ trợ lên đến 20 cấu hình bảng màu hiển thị khác nhau bao gồm white hot, lava, iron oxide red, arctic, rainbow, fusion, black hot... tối ưu hóa khả năng bóc tách thực thể nhiệt trong mọi dạng địa hình và khí tượng bối cảnh.

• Thuật toán Chống rung Gyro-EIS & Khử sương phần cứng: Ổn định hình ảnh điện tử dựa trên con quay hồi chuyển phần cứng Gyroscope, triệt tiêu dao động chấn cơ học trên cột cao. Đồng thời tích hợp tính năng Optical Defog (Khử sương mù quang học) phần cứng xuyên thấu lớp phân tử hơi nước và khói bụi thực địa.

Thiết kế và chất liệu

Hệ thống Speed Dome lưỡng phổ sở hữu kết cấu cơ khí siêu cường khổng lồ với trọng lượng tịnh 10.22kg cùng kích thước đại Phi270 x 496.7mm, chế tác chuyên dụng chịu đựng dông bão:

• Khung vỏ hợp kim chống chịu thời tiết IP66: Toàn bộ thân máy được chế tác tinh xảo từ hợp kim nhôm áp lực đúc dày gia cường, đạt tiêu chuẩn bảo vệ niêm phong IP66 tuyệt đối trước bụi mịn và dông bão gắt lộ thiên lâu năm mà không cần mái che bảo vệ phụ, chịu đựng dải nhiệt độ hủy diệt từ -40 độ C~ +70 độ C.

• Mạch bảo vệ xung điện siêu cường 6KV: Kênh mạch nguồn và tín hiệu tích hợp bộ chống sét và khử xung dòng điện đạt tiêu chuẩn tối cao 6KV, bảo vệ an toàn bo mạch vi xử lý trước các hiện tượng cảm ứng sét ngoài thực địa lộ thiên.

• Giao tiếp ngoại vi công nghiệp đa tầng: Trang bị hệ thống cổng Alarm vật lý liên động 2 cổng vào / 1 cổng ra phục vụ kịch bản phối hợp hạ tầng an ninh; cụm jack âm thanh song công chuyên sâu Two-way Audio (G.711) hỗ trợ lọc nhiễu nền; cổng điều khiển 1 RS485 và khe cắm thẻ nhớ Micro SD 256GB (Hỗ trợ tự động sao lưu biên ANR và kết nối lưu trữ mạng NAS).

• Hạ tầng nguồn điện đa mạch cấp cao: Tiếp nhận nguồn điện linh hoạt AC 24V, DC 24V (+- 25%) hoặc giao thức cấp nguồn siêu cao áp thông minh qua cáp mạng PoE++ (IEEE 802.3bt) giúp tinh giản cấu trúc dây dẫn hệ thống, đáp ứng công suất tiêu thụ đỉnh tối đa toàn mạch đạt 57W khi vận hành toàn tải.

Nguyên lý hoạt động

Thiết bị vận hành dựa trên cơ chế song song khép kín tuần hoàn tại biên:

1. Luồng thị giác quang học: Ánh sáng đi qua hệ thấu kính Zoom 38X, cảm biến CMOS số hóa quang năng trực tiếp thành cấu trúc hình ảnh Quad HD 4MP ở tốc độ khung hình cực đại 60fps.

2. Luồng bức xạ nhiệt biên: Cảm biến Vanadium Oxide hấp thụ dải sóng hồng ngoại nhiệt biên dải rộng, bóc tách mật độ phân tử nhiệt môi trường và chuyển đổi thành video ảnh nhiệt sắc nét chuẩn 720P @25fps.

Bộ vi xử lý DSP biên đồng bộ thời gian thực hai luồng dữ liệu này, áp dụng thuật toán nén thông minh độc quyền Ultra 265 (kết hợp H.265/H.264/MJPEG). Thuật toán này phân tách các mảng tĩnh để nén siêu sâu, hỗ trợ xử lý cùng lúc ba luồng video độc lập, cho phép đẩy luồng dữ liệu biến thiên linh hoạt từ 128 Kbps đến 16 Mbps nhưng vẫn tiết kiệm hơn 75% không gian lưu trữ ổ cứng và giải phóng băng thông hạ tầng mạng mạng lưới mạng LAN.

Lợi ích

• Xuyên thấu màn đêm và sương mù dày đặc: Do cảm biến ảnh nhiệt hoàn toàn không phụ thuộc vào nguồn sáng môi trường, người điều hành dễ dàng làm chủ không gian giám sát, phát hiện rõ thực thể chuyển động xuyên qua sương mù, khói bụi bủa vây hoặc đêm đen tuyệt đối.

• Phòng ngừa hỏa hoạn, cảnh báo cháy sớm từ xa: Năng lực bóc tách mật độ nhiệt biên nhạy bén giúp camera phát hiện ra sự tăng nhiệt bất thường của máy móc, đường dây điện hoặc vật liệu kho bãi ở khoảng cách hàng nghìn mét, phát báo động bằng tiếp điểm về trung tâm trước khi đám cháy bùng phát thành ngọn lửa.

• Vận hành kiên cố, đứng im trước bão gió: Thuật toán chống rung Gyro-EIS phần cứng đảm bảo các thước phim gá trên cột cao lộng gió luôn ổn định, loại bỏ hiện tượng rung giật khung hình hình ảnh gây nhức mắt cho người vận hành trực ca liên tục.

• Hạ tầng tuần tra tự động, răn đe chủ động: Hỗ trợ kết nối hệ thống cổng Alarm vật lý liên động ngoại vi, tự động quay quét PTZ siêu tốc đến điểm nóng khi có cảnh báo xâm nhập và kích hoạt còi hú, đèn chớp răn đe kẻ gian thời gian thực.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Kiến trúc thấu kính kép lưỡng phổ tối tân (Quang học 4MP @60fps siêu mượt + Ảnh nhiệt chuyên dụng 50mm).

• Năng lực phát hiện thực thể nhiệt cự ly siêu xa lên đến hơn 3.4km đối với phương tiện và gần 1.4km đối với con người.

• Tích hợp 20 bảng màu Palette phong phú phục vụ công tác phân tích vi sai mật độ nhiệt thực địa.

• Chống rung Gyro-EIS phần cứng lý tưởng cho việc gá lắp cột cao lộng gió ngoài trời.

• Công nghệ khử sương mù Optical Defog phần cứng và hệ thống chống sét mạch 6KV bền bỉ.

Nhược điểm

• Trọng lượng đầu máy rất nặng lên tới 10.22kg, đòi hỏi tháp giám sát hoặc hệ thống cột cơ khí gá lắp phải được thi công gia cố chịu lực cực kỳ nghiêm ngặt trước bão bùng.

• Để khai thác cấu trúc nén Ultra 265 đa luồng đồng bộ tốt nhất, hệ thống ưu tiên vận hành với các dòng đầu ghi hình (NVR) phân khúc dự án chuyên dụng của Uniview.

Hướng dẫn sử dụng

• Thiết lập quy tắc cảnh báo xâm nhập (SIP) vùng ảnh nhiệt: Truy cập giao diện quản trị Web của camera. Tại kênh hiển thị ảnh nhiệt, chọn mục VCA -> SIP. Vẽ các đường hàng rào ảo (Cross Line) tại vùng biên khu vực cần bảo vệ hoặc khoanh vùng vùng cấm (Intrusion Zone). Do cảm biến nhiệt bóc tách thực thể dựa trên bức xạ nhiệt cơ thể, hệ thống sẽ phát cảnh báo xâm nhập chính xác tuyệt đối 100% vào ban đêm mà không bị ảnh hưởng bởi bóng đổ hay biến động ánh sáng môi trường.

• Cấu hình chuyển đổi bảng màu Palette phân tích nhiệt độ: Trong giao diện xem trực tiếp Ezview hoặc EZStation, truy cập cấu hình kênh nhiệt. Tùy chọn chuyển đổi qua lại giữa 20 bảng màu khác nhau. Sử dụng bảng màu White Hot hoặc Black Hot để phát hiện mục tiêu xâm nhập cự ly xa; chuyển sang bảng màu Lava hoặc Iron Oxide Red khi cần giám sát, đo đạc cảnh báo cháy sớm tại các bãi vật liệu, kho xăng dầu.

Lưu ý khi sử dụng

• Tuyệt đối cấm cưỡng bức trục cơ PTZ bằng tay: Trong suốt quá trình thi công gá lắp hoặc bảo dưỡng thực địa, tuyệt đối không dùng tay xoay bẻ cưỡng ép cụm đầu cơ PTZ của camera. Việc tác động ngoại lực thô bạo này sẽ làm trượt bánh răng hành trình và phá hủy mô-tơ hành trình nội bộ.

• Tránh rọi kênh nhiệt trực tiếp vào nguồn nhiệt cực đoan dải rộng: Không bao giờ được hướng thấu kính nhiệt 50mm trực tiếp vào mặt trời hoặc các tia hồ quang hàn điện công nghiệp cường độ đại gắt gao. Nguồn năng lượng bức xạ quá lớn này sẽ phá hủy vĩnh viễn cấu trúc ma trận của cảm biến Vanadium Oxide (VOx).

Chia sẻ cảm nhận cá nhân

• Anh Trường, Ninh Bình chia sẻ rằng: "Vận hành thực tế tại tổ hợp tổng kho xăng dầu diện rộng ngoài trời cho thấy UNV TIC6831ER-F50-4X38P thể hiện một hiệu năng bảo vệ vô cùng vượt trội. Sự phối hợp của thấu kính kép mang lại trải nghiệm giám sát hoàn hảo. Vào ban ngày, kênh quang học 4MP @60fps cho khung hình mượt mà, thu phóng 38X soi rõ từng chi tiết số hiệu xe bồn."

Đánh giá chung về sản phẩm

Đây là siêu phẩm Speed Dome lưỡng phổ ảnh nhiệt công nghiệp đỉnh cao dành cho phân khúc dự án lớn, nơi bài toán quản lý an ninh ranh giới cự ly xa, cảnh báo cháy sớm và năng lực xuyên thấu sương mù ban đêm được đặt lên hàng đầu.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hạ tầng nguy cơ cháy nổ cao cần phòng ngừa hỏa hoạn sớm: Đây là lựa chọn bắt buộc và tối ưu nhất cho tổng kho xăng dầu, kho hóa chất, bãi rác thải công nghiệp công suất đại hay kho trung chuyển khí hóa lỏng. Khả năng bóc tách mật độ nhiệt biên nhạy bén (< 50mk) giúp thiết bị phát hiện sự tăng nhiệt bất thường của vật liệu từ khoảng cách xa hàng nghìn mét, phát báo động về trung tâm điều hành trước khi ngọn lửa bùng phát.

• Hạ tầng chiến lược cần bảo vệ ranh giới đường biên, hành lang lưới điện: Cực kỳ phù hợp gá lắp trên tháp cao dọc tuyến biên giới, tường rào sân bay quốc tế, hoặc các trạm biến áp, hành lang an toàn lưới điện cao áp quốc gia. Kênh nhiệt 50mm cho phép phát hiện phương tiện cách 3480m và con người cách 1395m, phá tan mọi âm mưu xâm nhập bất kể đêm tối hoàn toàn hay địa hình che khuất.

• Khu vực thực địa lộ thiên thường xuyên có sương mù, mưa dông và khói bụi: Thích hợp cho các vùng cửa biển, bến cảng logistics, vùng núi cao hoặc mỏ khai khoáng lộ thiên. Khi kênh quang học bị che khuất tầm nhìn do sương mù bủa vây, kênh nhiệt sẽ xuyên thấu lớp phân tử hơi nước để bóc tách rõ thực thể nhiệt chuyển động; kết hợp cùng thuật toán chống rung phần cứng Gyro-EIS giữ khung hình đứng im ổn định trước bão lớn.

• Hệ thống an ninh tích hợp phòng thủ chủ động tầm xa: Phù hợp cho các dự án cần liên động thiết bị ngoại vi vòng ngoài. Hệ thống cổng 2 Alarm In / 1 Alarm Out cho phép kết nối trực tiếp với hàng rào hồng ngoại, tự động điều khiển camera quay quét PTZ siêu tốc 300°/s bám đuổi mục tiêu và bật còi hú răn đe kẻ gian thời gian thực.

Nhìn chung, Camera IP UNV TIC6831ER-F50-4X38P là sự kết tinh đỉnh cao của công nghệ giám sát lưỡng phổ công nghiệp, khẳng định vị thế bằng sự hợp nhất giữa thấu kính quang học 4MP @60fps zoom 38x và cảm biến ảnh nhiệt tầm xa Vanadium Oxide 50mm, song hành cùng thuật toán ổn định Gyro-EIS kiên cố. Đầu tư vào model Flagship này của Uniview là giải pháp chiến lược tối cao đem lại hiệu năng bảo vệ toàn diện xuyên thấu mọi điều kiện thời tiết cho hạ tầng của doanh nghiệp bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
