Trong thế giới liên lạc không dây và truyền dẫn tín hiệu, chất lượng của cáp dẫn đóng vai trò then chốt. Cáp dẫn sóng cao tần Cable RG 8A/U nổi bật như một giải pháp tối ưu, đảm bảo truyền tải tín hiệu ổn định, hiệu suất cao và độ bền vượt trội. Được thiết kế chuyên biệt cho các ứng dụng yêu cầu băng thông lớn và suy hao thấp, RG 8A/U là lựa chọn hàng đầu cho các hệ thống bộ đàm trung tâm, video và camera giám sát chuyên nghiệp.
Thị trường cáp đồng trục cao tần đang có những bước tiến mạnh mẽ, được thúc đẩy bởi sự phát triển không ngừng của các hệ thống viễn thông, truyền hình, an ninh và quân sự. Nhu cầu về các loại cáp có khả năng truyền dẫn tín hiệu với độ suy hao thấp, chống nhiễu tốt và đặc biệt là độ bền cao trong nhiều môi trường khác nhau ngày càng tăng. RG 8A/U, với những đặc tính kỹ thuật vượt trội, đã khẳng định vị thế là một trong những loại cáp đồng trục 50 Ohm phổ biến và đáng tin cậy nhất trên thị trường, phục vụ đa dạng các ứng dụng từ dân dụng đến công nghiệp.
Cáp đồng trục, hay coaxial cable, đã có lịch sử phát triển lâu dài từ những năm đầu thế kỷ 20 và trở thành xương sống của nhiều hệ thống truyền thông. Các tiêu chuẩn RG (Radio Guide) được phát triển bởi quân đội Hoa Kỳ trong Thế chiến thứ II để phân loại các loại cáp đồng trục theo đặc tính kỹ thuật. RG 8A/U là một trong những biến thể của tiêu chuẩn RG-8, được cải tiến để đáp ứng các yêu cầu khắt khe hơn về hiệu suất và độ bền. Sự ra đời và phổ biến của nó đã góp phần quan trọng vào sự phát triển của công nghệ vô tuyến và truyền dẫn tín hiệu băng rộng.
Tính năng nổi bật
Cáp dẫn sóng cao tần RG 8A/U được thiết kế với những đặc tính kỹ thuật ưu việt, đảm bảo hiệu suất và độ bền tối đa:
* Cấu trúc lõi mềm và vật liệu dẫn điện cao cấp
Cáp sử dụng dây dẫn đồng, thường là cáp đồng trục lõi mềm gồm các sợi đồng nguyên chất, mang lại độ dẫn điện tối ưu và khả năng chịu uốn tốt. Điều này đặc biệt quan trọng trong các ứng dụng cần linh hoạt khi lắp đặt hoặc di chuyển.
* Trở kháng 50 Ohm ổn định
Với tổng trở 50 ± 1 Ω, cáp RG 8A/U được tối ưu hóa cho việc truyền tải tín hiệu tần số vô tuyến (RF), đặc biệt là trong các hệ thống bộ đàm, giúp giảm thiểu sự phản xạ tín hiệu và tối đa hóa hiệu suất truyền dẫn.
* Khả năng cách điện và chống cháy hiệu quả
Cách điện bằng nhựa có bọt (foamed polyethylene dielectric) giúp giảm suy hao tín hiệu và duy trì trở kháng ổn định. Vỏ bọc bằng nhựa polyetylene hoặc nhựa chịu nhiệt chống cháy cung cấp khả năng bảo vệ vượt trội, chống lại các tác nhân môi trường và nguy cơ cháy nổ.
* Điện thế chịu đựng tối đa 4000 V
Đây là một thông số ấn tượng, cho thấy khả năng cách điện và chịu tải của cáp, đảm bảo hoạt động an toàn và ổn định ngay cả trong các hệ thống có điện áp cao.
Thiết kế và chất liệu

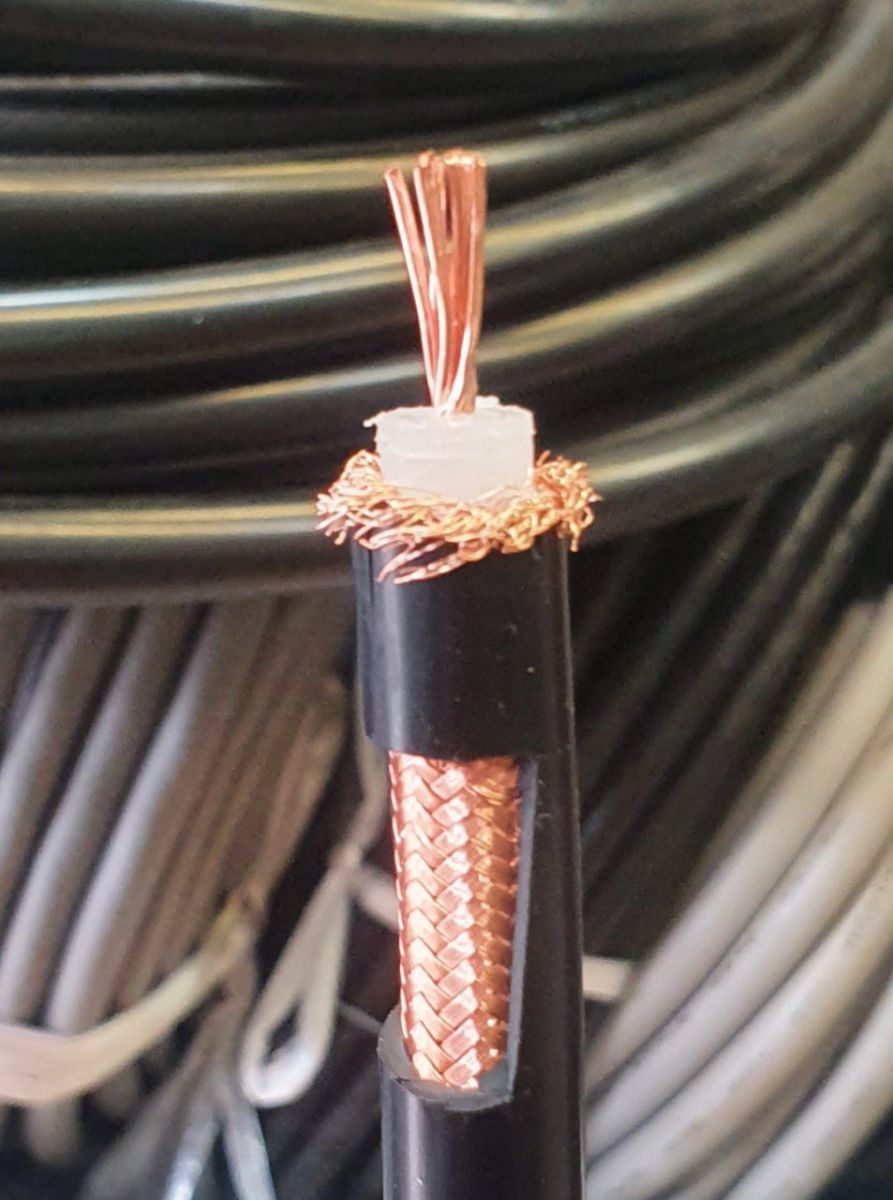

Cáp dẫn sóng cao tần RG 8A/U được cấu tạo từ nhiều lớp vật liệu được lựa chọn kỹ lưỡng để tối ưu hiệu suất và độ bền. Lõi dẫn chính là đồng nguyên chất (thường là dạng sợi bện), đảm bảo độ dẫn điện cao nhất. Lớp cách điện bao quanh lõi là nhựa polyetylene có bọt, giúp duy trì khoảng cách chính xác giữa lõi và lớp chống nhiễu, từ đó ổn định trở kháng và giảm suy hao. Lớp chống nhiễu, thường là lưới bện đồng hoặc kết hợp lá nhôm và lưới đồng, cung cấp khả năng chống nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) hiệu quả. Cuối cùng, lớp vỏ bọc ngoài bằng nhựa polyetylene hoặc nhựa chịu nhiệt chống cháy bảo vệ cáp khỏi các tác nhân vật lý, hóa học và môi trường, đảm bảo tuổi thọ lâu dài.
Nguyên lý hoạt động
Cáp dẫn sóng cao tần RG 8A/U hoạt động dựa trên nguyên lý của cáp đồng trục (coaxial cable). Nó được thiết kế để truyền tải tín hiệu điện từ (sóng cao tần) với suy hao thấp và ít bị nhiễu. Cấu trúc đồng trục bao gồm:
-
Lõi dẫn trung tâm: Bằng đồng, mang tín hiệu điện.
-
Lớp cách điện: Chất liệu điện môi (nhựa có bọt) bao quanh lõi, giữ khoảng cách cố định giữa lõi và lớp vỏ bọc bên ngoài. Khoảng cách này cùng với hằng số điện môi của vật liệu quyết định trở kháng đặc tính 50 Ohm của cáp.
-
Lớp chắn (shield): Lưới bện đồng hoặc kết hợp lá nhôm, bao quanh lớp cách điện. Lớp này có hai vai trò chính:
-
Ngăn chặn tín hiệu bên trong cáp bức xạ ra ngoài, giảm thiểu nhiễu cho các thiết bị khác.
-
Bảo vệ tín hiệu bên trong khỏi nhiễu điện từ từ môi trường bên ngoài.
-
-
Vỏ bọc ngoài: Lớp bảo vệ cuối cùng, chống lại các tác nhân vật lý và môi trường.
Khi tín hiệu điện từ được đưa vào lõi cáp, nó truyền dọc theo cáp dưới dạng sóng. Cấu trúc đồng trục đảm bảo rằng trường điện từ được giới hạn trong không gian giữa lõi và lớp chắn, giúp giảm thiểu suy hao và giữ tín hiệu nguyên vẹn.
Lợi ích
Cáp dẫn sóng cao tần RG 8A/U mang lại nhiều lợi ích thiết thực, tối ưu hóa hiệu suất hệ thống:
-
Chất lượng tín hiệu vượt trội: Với trở kháng ổn định 50 ± 1 Ω và cấu trúc dẫn điện tối ưu, cáp đảm bảo suy hao tín hiệu thấp và khả năng truyền dẫn hiệu quả ở tần số cao.
-
Độ bền bỉ cao: Vỏ bọc polyetylene hoặc nhựa chịu nhiệt chống cháy, cùng với dây dẫn đồng nguyên chất, giúp cáp chịu được điều kiện môi trường khắc nghiệt, chống lại các yếu tố gây hại từ bên ngoài.
-
An toàn vận hành: Khả năng chịu đựng điện thế tối đa lên đến 4000 V đảm bảo an toàn cho hệ thống và người sử dụng.
-
Ứng dụng đa dạng: Phù hợp cho nhiều hệ thống quan trọng như bộ đàm trung tâm, video và camera giám sát, mang lại sự linh hoạt trong triển khai.
-
Hiệu quả kinh tế: Độ bền cao và tuổi thọ dài giúp giảm thiểu chi phí bảo trì và thay thế trong dài hạn.
Bảng so sánh tính năng với sản phẩm cùng phân khúc
| Tính năng / Thông số kỹ thuật | Cáp RG 8A/U | Cáp LMR-400 |
| Trở kháng | 50 ± 1 Ω | 50 ± 2 Ω |
| Dây dẫn | Đồng (lõi mềm, sợi bện) | Đồng (lõi cứng) hoặc Đồng bọc nhôm (lõi mềm) |
| Cách điện | Nhựa cách điện có bọt (Foamed PE) | Nhựa Foamed PE |
| Vỏ bọc | Polyetylene hoặc Nhựa chịu nhiệt chống cháy | PE (chống UV) hoặc LSZH |
| Điện thế chịu đựng tối đa | 4000 V (RMS) | 2500 V (RMS) |
| Đường kính ngoài (ước tính) | ~10.3 mm | ~10.29 mm |
| Ứng dụng điển hình | Bộ đàm trung tâm, Video, Camera, Đo lường | Trạm gốc, Viễn thông, RF hiệu suất cao |
| Tính linh hoạt | Tốt (lõi mềm) | Kém hơn (lõi cứng) |
Ưu điểm và nhược điểm
Ưu điểm
- Hiệu suất truyền dẫn cao: Trở kháng 50 Ohm ổn định và cấu trúc tối ưu giúp giảm suy hao tín hiệu đáng kể, đặc biệt ở tần số cao.
-
Độ bền và khả năng chống chịu môi trường: Vỏ bọc bền bỉ và chất liệu chịu nhiệt, chống cháy làm cho cáp hoạt động tốt trong nhiều điều kiện khắc nghiệt.
-
Khả năng chịu điện áp cao: Điện thế chịu đựng tối đa 4000 V là một lợi thế an toàn quan trọng.
-
Linh hoạt trong lắp đặt: Cáp đồng trục lõi mềm sợi bện giúp dễ dàng uốn cong và đi dây.
-
Ứng dụng đa năng: Phù hợp cho cả truyền dẫn RF (bộ đàm) và tín hiệu video/camera giám sát.
Nhược điểm
-
Kích thước và trọng lượng: So với các loại cáp nhỏ hơn như RG-58, RG 8A/U có đường kính lớn hơn và nặng hơn, có thể khó khăn khi lắp đặt trong không gian chật hẹp hoặc cần chiều dài lớn.
-
Suy hao cao hơn LMR-400: Mặc dù tốt hơn RG-58, nhưng không lý tưởng bằng LMR-400 cho các ứng dụng đòi hỏi suy hao cực thấp ở khoảng cách xa.
Hướng dẫn sử dụng
* Lựa chọn và chuẩn bị cáp
-
Lựa chọn đúng chiều dài: Xác định khoảng cách cần thiết để giảm thiểu suy hao tín hiệu không cần thiết.
-
Chuẩn bị đầu nối: Cáp RG 8A/U yêu cầu các đầu nối RF chuyên dụng 50 Ohm như đầu nối N hoặc PL-259 (UHF connector). Đảm bảo sử dụng công cụ chuyên dụng (kìm cắt cáp, kìm tuốt cáp đồng trục) để tuốt vỏ và chuẩn bị lõi, lớp cách điện, lớp bện đúng kích thước theo hướng dẫn của nhà sản xuất đầu nối.
-
Đấu nối chính xác: Gắn đầu nối vào cáp theo đúng quy trình để đảm bảo tiếp xúc điện tốt và chống nhiễu hiệu quả. Sai sót trong việc đấu nối có thể gây suy hao đáng kể hoặc nhiễu.
* Lắp đặt và bảo trì
-
Đi dây hợp lý: Tránh uốn cong cáp quá gắt hoặc đè nén, kẹp chặt cáp, vì điều này có thể làm thay đổi trở kháng và gây suy hao.
-
Bảo vệ khỏi tác nhân môi trường: Mặc dù có vỏ bọc bền bỉ, nên hạn chế tối đa việc để cáp tiếp xúc trực tiếp với hóa chất ăn mòn hoặc nhiệt độ quá cao trong thời gian dài.
-
Kiểm tra định kỳ: Thường xuyên kiểm tra tình trạng cáp và các đầu nối, đặc biệt ở những điểm uốn cong hoặc tiếp xúc với môi trường khắc nghiệt, để phát hiện sớm các hư hại và khắc phục.
Lưu ý khi sử dụng
-
Tránh uốn cong quá gắt: Việc uốn cong cáp với bán kính quá nhỏ so với khuyến nghị của nhà sản xuất có thể làm biến dạng cấu trúc bên trong, ảnh hưởng đến trở kháng và tăng suy hao.
-
Không kéo căng cáp: Kéo căng cáp quá mức có thể làm hỏng lõi dẫn, lớp cách điện hoặc lớp chống nhiễu, dẫn đến giảm hiệu suất.
-
Tránh đấu nối kém chất lượng: Việc đấu nối không đúng kỹ thuật hoặc sử dụng đầu nối không tương thích, kém chất lượng sẽ gây suy hao tín hiệu đáng kể và nhiễu.
-
Không để cáp bị đè nén hoặc kẹp: Áp lực cơ học liên tục có thể làm hỏng cấu trúc bên trong của cáp.
-
Tránh cắt cáp không cần thiết: Mỗi đoạn cắt sẽ cần một đầu nối mới, tăng chi phí và tiềm ẩn nguy cơ suy hao tại điểm đấu nối.
Chia sẻ cảm nhận cá nhân
- Anh Minh, Hải Phòng chia sẻ rằng: "Với kinh nghiệm triển khai nhiều hệ thống liên lạc và giám sát, tôi nhận thấy Cáp dẫn sóng cao tần RG 8A/U thực sự là một lựa chọn tuyệt vời. Điều tôi đánh giá cao nhất là độ bền bỉ và khả năng truyền dẫn ổn định của nó. Ngay cả trong các dự án ngoài trời với điều kiện thời tiết khắc nghiệt, cáp vẫn duy trì hiệu suất vượt trội, đảm bảo tín hiệu rõ ràng từ anten đến máy bộ đàm trung tâm hoặc từ camera về trung tâm điều khiển. Việc sử dụng lõi mềm cũng giúp quá trình đi dây linh hoạt hơn đáng kể so với các loại cáp lõi cứng."
Đánh giá chung về sản phẩm
Cáp dẫn sóng cao tần Cable RG 8A/U là một sản phẩm chất lượng cao và đáng tin cậy, lý tưởng cho các ứng dụng yêu cầu truyền dẫn tín hiệu cao tần với hiệu suất ổn định và độ bền vượt trội. Với trở kháng chuẩn 50 Ohm, khả năng chịu điện áp cao, và cấu trúc bền vững chống chịu môi trường, cáp RG 8A/U là lựa chọn tối ưu cho các hệ thống bộ đàm trung tâm, video, và camera giám sát, đặc biệt ở các cự ly dưới 100 mét. Mặc dù có thể nặng và lớn hơn một số loại cáp khác, nhưng những ưu điểm về hiệu suất và độ bền của nó đã khẳng định giá trị của sản phẩm này.
Lời khuyên khi lựa chọn sản phẩm
Khi lựa chọn cáp dẫn sóng cao tần, hãy cân nhắc các yếu tố sau để đảm bảo chọn được sản phẩm phù hợp nhất:
-
Ứng dụng cụ thể: Xác định rõ mục đích sử dụng (bộ đàm, video, camera) và tần số hoạt động. RG 8A/U là 50 Ohm, phù hợp cho RF và một số ứng dụng video.
-
Khoảng cách truyền dẫn: Đối với các cự ly dưới 100 mét, RG 8A/U là lựa chọn rất tốt. Với khoảng cách xa hơn, có thể cần cân nhắc các loại cáp suy hao thấp hơn như LMR-400.
-
Môi trường lắp đặt: Nếu môi trường khắc nghiệt (ngoài trời, nhiệt độ cao, nguy cơ cháy), ưu tiên cáp có vỏ bọc chịu nhiệt, chống cháy và khả năng chống chịu tốt.
-
Ngân sách: Cân bằng giữa hiệu suất yêu cầu và chi phí đầu tư.
-
Đầu nối tương thích: Đảm bảo có sẵn các loại đầu nối 50 Ohm phù hợp (N, PL-259) và công cụ để đấu nối chính xác.
Nhìn chung, Cáp dẫn sóng cao tần Cable RG 8A/U là một thành phần không thể thiếu, đóng vai trò xương sống trong việc đảm bảo hiệu suất và độ tin cậy cho các hệ thống truyền thông hiện đại. Với cấu trúc bền vững, khả năng truyền dẫn tín hiệu vượt trội và tính linh hoạt trong ứng dụng, RG 8A/U là sự đầu tư thông minh, mang lại sự ổn định và hiệu quả cho mọi hệ thống từ bộ đàm trung tâm đến camera giám sát. Hãy liên hệ với chúng tôi qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Kiến An, Hải Phòng
