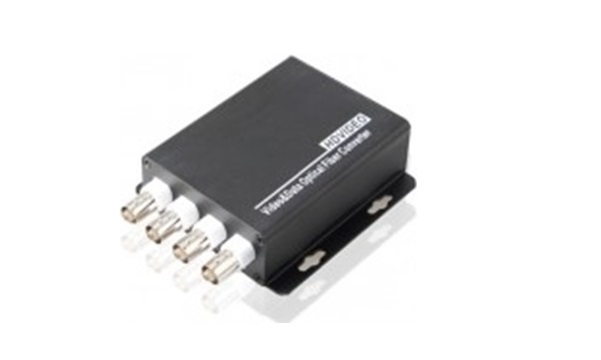

Converter Quang HDTEC 4 Port BNC Video

Thị trường giám sát an ninh đang ngày càng tiến bộ, nhưng các hệ thống camera Analog độ nét cao (AHD/CVI/TVI) vẫn đóng vai trò cốt yếu. Tuy nhiên, việc truyền tải nhiều kênh video HD qua khoảng cách xa bằng cáp đồng trục luôn là một thách thức. Converter Quang HDTEC 4 Port BNC Video là một công nghệ đột phá, cho phép truyền tải bốn kênh video HD Analog sắc nét đồng thời qua một sợi quang duy nhất, tối ưu hóa triệt để hiệu quả và chi phí cho các dự án giám sát quy mô lớn.

Thiết kế và chất liệu

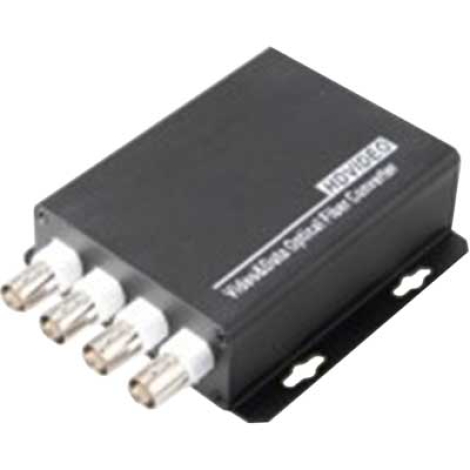

Converter Quang HDTEC 4 Port BNC Video được thiết kế nhỏ gọn, dễ dàng lắp đặt vào tủ điện, hộp kỹ thuật hoặc trung tâm giám sát. Vỏ ngoài bền chắc, làm từ vật liệu cao cấp, đảm bảo khả năng chống chịu tốt với điều kiện môi trường khắc nghiệt, nâng cao tuổi thọ sản phẩm. Các cổng kết nối BNC Video và cổng quang FC Fast Connect được gia công tỉ mỉ, đảm bảo tín hiệu truyền dẫn ổn định và giảm thiểu suy hao, mang lại sự tin cậy tuyệt đối cho hệ thống giám sát của bạn. Thiết kế này không chỉ tối ưu không gian mà còn giúp việc lắp đặt trở nên nhanh chóng và thuận tiện.

Nguyên lý hoạt động

HDTEC 4 Port BNC Video hoạt động dựa trên nguyên lý chuyển đổi đa kênh tín hiệu video Analog độ nét cao sang tín hiệu quang và ngược lại. Khi bốn luồng tín hiệu video chuẩn AHD/CVI/TVI 1080P từ các camera Analog được cấp vào bốn cổng BNC Video, thiết bị sẽ số hóa và mã hóa đồng thời các tín hiệu này thành xung ánh sáng. Các xung ánh sáng sau đó được truyền dẫn hiệu quả qua cáp quang loại Single-mode, Single fiber thông qua đầu Fast connect FC.

Ở phía đầu nhận, một bộ chuyển đổi tương tự sẽ thu nhận xung ánh sáng, giải mã và chuyển đổi chúng trở lại thành bốn luồng tín hiệu video Analog riêng biệt để kết nối với đầu ghi hình (DVR) hoặc màn hình hiển thị. Quá trình này diễn ra liên tục, cho phép truyền tải video HD 1080P sắc nét qua khoảng cách lên đến 20Km với bước sóng quang từ 1310nm – 1550nm, vượt xa giới hạn của cáp đồng trục truyền thống. Thiết bị còn có khả năng tự động bù suy hao cáp đồng trục, hỗ trợ truyền tải 1080p lên đến 300m và 720p lên đến 500m qua cáp đồng trục trước khi chuyển đổi sang quang, đảm bảo chất lượng hình ảnh được duy trì tối ưu.

Tính năng nổi bật

Converter Quang HDTEC 4 Port BNC Video tích hợp các tính năng kỹ thuật ưu việt, tối ưu hóa cho hệ thống camera HD Analog:

• Ngõ ra Video BNC đa năng (4 cổng): Cung cấp 4 PORT BNC Video, cho phép truyền tải đồng thời bốn kênh video Analog HD, tăng gấp bốn lần hiệu quả sử dụng sợi quang.

• Hỗ trợ đa chuẩn HD Analog: Tương thích với các chuẩn AHD/CVI/TVI 1080P, đảm bảo khả năng tích hợp rộng rãi với hầu hết các loại camera HD Analog hiện nay.

• Khoảng cách truyền dẫn vượt trội: Với bước sóng quang 1310nm – 1550nm, thiết bị có thể truyền tín hiệu video HD ổn định lên đến 20Km, phá vỡ rào cản khoảng cách của cáp đồng trục.

• Tự động bù suy hao cáp đồng trục: Hỗ trợ tự động bù cho cáp đồng trục 75-5, cho phép truyền tải 1080p lên đến 300m và 720p lên đến 500m qua cáp đồng trục trước khi chuyển đổi quang, giữ vững chất lượng hình ảnh.

• Chứng nhận EMI đầy đủ: Đạt các chứng nhận quan trọng như CE, FCC, VCCI, C-Tick, đảm bảo sản phẩm tuân thủ các quy định về tương thích điện từ, giảm thiểu nhiễu và an toàn cho người dùng.

Lợi ích

Converter Quang HDTEC 4 Port BNC Video mang lại những giá trị cốt lõi và lợi ích chiến lược cho việc triển khai hệ thống giám sát:

• Tối ưu hóa hạ tầng và chi phí: Với khả năng truyền tải 4 kênh video trên một sợi quang, thiết bị giảm thiểu đáng kể số lượng cáp cần thiết, đơn giản hóa việc đi dây và tiết kiệm chi phí triển khai cho các dự án lớn.

• Mở rộng phạm vi giám sát HD không giới hạn: Cho phép đưa tín hiệu video HD 1080P từ bốn camera đến DVR hoặc trung tâm điều khiển ở khoảng cách 20Km mà không ảnh hưởng chất lượng.

• Bảo toàn chất lượng hình ảnh gốc: Tín hiệu quang miễn nhiễm với nhiễu điện từ, sét đánh, và suy hao, đảm bảo hình ảnh sắc nét, rõ ràng như khi truyền ở khoảng cách gần.

• Độ ổn định và bảo mật cao: Giảm thiểu các rủi ro liên quan đến cáp đồng trục truyền thống, tăng cường tính toàn vẹn và độ tin cậy của hệ thống giám sát.

• Tận dụng hạ tầng hiện có: Lý tưởng để nâng cấp hoặc mở rộng các hệ thống camera AHD/CVI/TVI mà không cần thay thế toàn bộ hệ thống cáp đồng trục cũ, tối ưu hóa khoản đầu tư.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Truyền tải 4 kênh Video trên 1 sợi quang: Đây là điểm mạnh vượt trội, tối ưu hóa triệt để việc sử dụng cáp quang và giảm chi phí hạ tầng.

• Hỗ trợ đa chuẩn HD Analog 1080P: Tương thích rộng rãi với các loại camera AHD/CVI/TVI phổ biến trên thị trường.

• Khoảng cách truyền dẫn xa (20Km): Phá vỡ mọi giới hạn về khoảng cách của cáp đồng trục, cho phép triển khai hệ thống giám sát ở những vị trí xa.

• Chất lượng video được bảo toàn: Tín hiệu quang miễn nhiễm nhiễu, cùng với tính năng tự động bù suy hao cáp đồng trục, giúp giữ nguyên chất lượng hình ảnh sắc nét.

• Dễ dàng lắp đặt với FC Fast Connect: Tiết kiệm thời gian và công sức thi công, đặc biệt quan trọng trong các dự án lớn.

• Đầy đủ chứng nhận chất lượng: Đảm bảo độ tin cậy và an toàn khi vận hành trong thời gian dài.

Nhược điểm

• Không tích hợp kênh Data/RS485: Sản phẩm này chỉ truyền tín hiệu video. Nếu cần điều khiển PTZ hoặc truyền dữ liệu khác, người dùng sẽ phải sử dụng thêm một bộ chuyển đổi data riêng, làm tăng độ phức tạp của hệ thống.

• Chỉ hỗ trợ 4 kênh Video: Đối với các hệ thống cần truyền tải nhiều hơn 4 kênh video qua một sợi quang, sẽ cần nhiều bộ converter hoặc giải pháp phức tạp hơn như các video multiplexer quang.

• Thiết bị Unmanaged: Là thiết bị plug-and-play đơn giản, không có các tính năng quản lý mạng nâng cao (ví dụ: SNMP, VLAN), phù hợp cho các ứng dụng điểm-điểm chuyên biệt.

Hướng dẫn sử dụng

Để đảm bảo Converter Quang HDTEC 4 Port BNC Video hoạt động ổn định và đạt hiệu suất tối ưu, bạn hãy làm theo các hướng dẫn sau:

• Kết nối vật lý:

  • Tại phía phát, kết nối bốn cáp đồng trục BNC từ các camera vào bốn cổng BNC của Converter.

  • Cắm cáp quang Single-mode (sợi đơn) vào đầu nối FC trên Converter.

  • Cấp nguồn cho Converter. Đèn báo trạng thái (ví dụ: Power, Video Link cho từng kênh) sẽ sáng.

  • Tại phía nhận, thực hiện tương tự: kết nối cáp quang và cấp nguồn. Kết nối bốn cáp đồng trục từ Converter đến bốn cổng BNC trên DVR hoặc màn hình hiển thị.

• Kiểm tra tín hiệu: Đảm bảo cả hai bộ (phát và nhận) đều được cấp nguồn và có tín hiệu quang kết nối ổn định (đèn Link quang sáng). Kiểm tra tín hiệu video hiển thị trên DVR hoặc màn hình để xác nhận tất cả các kênh đều hoạt động.

Lưu ý khi sử dụng

• Không nhìn trực tiếp vào đầu sợi quang khi thiết bị đang hoạt động: Tia laser có thể gây hại nghiêm trọng cho mắt.

• Không uốn cong sợi quang quá mức: Sợi quang rất nhạy cảm; việc uốn cong mạnh có thể gây suy hao tín hiệu hoặc đứt sợi.

• Đảm bảo vệ sinh đầu nối quang: Bụi bẩn trên bề mặt đầu FC có thể gây suy hao tín hiệu nghiêm trọng. Luôn sử dụng dụng cụ vệ sinh quang chuyên dụng trước khi cắm.

• Sử dụng đúng loại cáp quang: Chỉ dùng cáp Single-mode, Single fiber để đảm bảo tương thích và khoảng cách truyền dẫn được tối ưu.

• Tránh đặt thiết bị ở nơi có nhiệt độ quá cao, ẩm ướt hoặc bụi bẩn: Môi trường khắc nghiệt sẽ làm giảm tuổi thọ thiết bị và ảnh hưởng đến hiệu suất.

Chia sẻ cảm nhận cá nhân

• Anh Thọ, Hải Phòng chia sẻ rằng: "Với kinh nghiệm trong ngành giám sát, tôi thấy Converter Quang HDTEC 4 Port BNC Video là một giải pháp cực kỳ hiệu quả về chi phí và tối ưu hạ tầng. Khả năng truyền tải bốn kênh video HD 1080P qua 20Km chỉ bằng một sợi quang đơn là một điểm mạnh thực sự nổi bật. Điều này giúp tôi giảm thiểu đáng kể số lượng cáp cần phải kéo, đơn giản hóa việc quản lý dây và tiết kiệm chi phí nhân công cho các dự án quy mô lớn, đặc biệt là khi kết nối các cụm camera Analog ở xa."

Đánh giá chung về sản phẩm

Converter Quang HDTEC 4 Port BNC Video là một bộ chuyển đổi quang điện video đa kênh chuyên biệt và hiệu quả cho các hệ thống giám sát HD Analog. Sản phẩm nổi bật với khả năng truyền tải bốn kênh tín hiệu AHD/CVI/TVI 1080P xa đến 20Km trên một sợi quang đơn, đồng thời duy trì chất lượng hình ảnh tối ưu. Với khả năng tương thích rộng, tính năng tự động bù suy hao và độ tin cậy được chứng nhận, đây là một lựa chọn lý tưởng để mở rộng phạm vi phủ sóng của camera Analog HD một cách kinh tế, ổn định và hiệu quả, đặc biệt cho các điểm tập trung nhiều camera.

Lời khuyên về cách lựa chọn sản phẩm

Khi xem xét Converter Quang HDTEC 4 Port BNC Video, bạn nên cân nhắc các yếu tố sau để đảm bảo đây là lựa chọn phù hợp nhất:

• Số lượng kênh video cần truyền: Nếu bạn cần truyền tải 3 hoặc 4 kênh video HD Analog từ một điểm tập trung đến điểm khác qua khoảng cách xa, sản phẩm này là lý tưởng.

• Loại hệ thống camera: Hoàn hảo nếu bạn đang sử dụng hoặc có kế hoạch triển khai hệ thống camera AHD/CVI/TVI 1080P.

• Khoảng cách truyền dẫn: Nếu khoảng cách giữa các điểm giám sát vượt quá giới hạn của cáp đồng trục (trên vài trăm mét), đây là giải pháp tối ưu lên đến 20Km.

• Tối ưu hóa hạ tầng cáp: Nếu mục tiêu của bạn là giảm thiểu số lượng cáp đồng trục và đơn giản hóa hệ thống dây, khả năng truyền 4 kênh trên một sợi quang là một điểm cộng rất lớn.

• Nhu cầu tích hợp Data/PTZ: Lưu ý rằng sản phẩm này chỉ truyền video. Nếu bạn cần truyền tín hiệu điều khiển PTZ hoặc dữ liệu khác, bạn sẽ cần các bộ chuyển đổi bổ sung riêng biệt.

• Ngân sách và hiệu quả chi phí: Sản phẩm này mang lại giải pháp hiệu quả về chi phí cho việc truyền tải đa kênh video HD Analog qua sợi quang.

Nhìn chung, Converter Quang HDTEC 4 Port BNC Video là một thành phần then chốt trong việc tối ưu hóa và mở rộng các hệ thống giám sát Analog độ nét cao. Bằng cách cho phép truyền tải đồng thời bốn kênh video HD qua khoảng cách xa trên một sợi quang, thiết bị này không chỉ nâng cao hiệu quả giám sát mà còn giảm thiểu chi phí hạ tầng và bảo vệ khoản đầu tư hiện có. Đây là lựa chọn thông minh để mở rộng tầm nhìn an ninh của bạn một cách tích hợp, liền mạch và đáng tin cậy, đặc biệt tại các khu vực tập trung nhiều camera. Hãy liên hệ với chúng tôi qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
