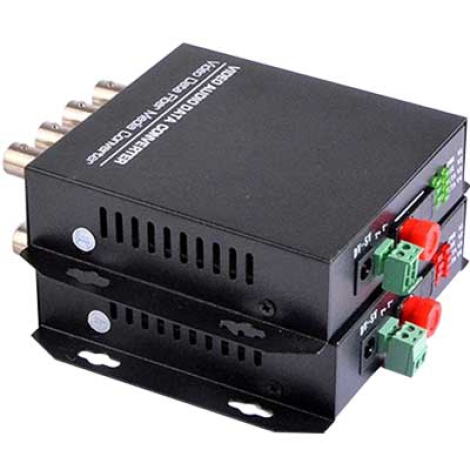

Converter Quang HDTEC 4 Port BNC Video + RS485 Data

Thị trường giám sát an ninh đang ngày càng phức tạp, với yêu cầu không chỉ về chất lượng video mà còn về khả năng truyền tải tín hiệu điều khiển qua khoảng cách xa. Các hệ thống camera Analog độ nét cao (AHD/CVI/TVI) vẫn phổ biến, nhưng thường đối mặt với giới hạn khoảng cách của cáp đồng trục và nhu cầu truyền tín hiệu PTZ. Converter Quang HDTEC 4 Port BNC Video + RS485 Data là một cải tiến vượt bậc, cho phép truyền tải đồng thời bốn kênh video HD Analog cùng với dữ liệu điều khiển RS485 trên một sợi quang duy nhất. Đây là giải pháp tích hợp tối ưu, giảm thiểu sự phức tạp và chi phí cho các dự án giám sát quy mô lớn.

Thiết kế và chất liệu

Converter Quang HDTEC 4 Port BNC Video + RS485 Data có thiết kế nhỏ gọn, tối ưu cho việc lắp đặt trong các tủ điện, hộp kỹ thuật hoặc trung tâm giám sát. Vỏ ngoài được chế tác từ vật liệu cao cấp, đảm bảo độ bền vượt trội và khả năng chống chịu tốt với điều kiện môi trường, kéo dài tuổi thọ sản phẩm. Các cổng kết nối BNC Video, cổng RS485 và cổng quang FC Fast Connect được gia công tỉ mỉ, đảm bảo tín hiệu truyền dẫn ổn định và giảm thiểu suy hao. Thiết kế này không chỉ mang lại hiệu suất cao mà còn tối giản hóa việc đi dây và bảo trì.

Nguyên lý hoạt động

HDTEC 4 Port BNC Video + RS485 Data vận hành dựa trên nguyên lý chuyển đổi đa tín hiệu từ miền điện sang miền quang và ngược lại. Khi bốn luồng tín hiệu video chuẩn AHD/CVI/TVI 1080P từ các camera Analog và tín hiệu RS485 Data (thường dùng để điều khiển camera PTZ hoặc các thiết bị khác) được cấp vào, thiết bị sẽ số hóa và mã hóa đồng thời các tín hiệu này thành xung ánh sáng. Các xung ánh sáng sau đó được truyền dẫn hiệu quả qua cáp quang loại Single-mode, Single fiber thông qua đầu Fast connect FC.

Ở phía đầu nhận, một bộ chuyển đổi tương tự sẽ thu nhận xung ánh sáng, giải mã và chuyển đổi chúng trở lại thành bốn luồng tín hiệu video Analog riêng biệt và tín hiệu RS485. Quá trình này diễn ra liên tục, cho phép truyền tải video HD 1080P sắc nét cùng dữ liệu điều khiển qua khoảng cách lên đến 20Km với bước sóng quang từ 1310nm – 1550nm, vượt xa giới hạn của cáp đồng trục truyền thống. Khả năng tự động bù suy hao cáp đồng trục của thiết bị cũng rất đáng chú ý, hỗ trợ truyền tải 1080p lên đến 300m và 720p lên đến 500m qua cáp đồng trục trước khi chuyển đổi sang quang, đảm bảo chất lượng hình ảnh được duy trì tối ưu.

Tính năng nổi bật

Converter Quang HDTEC 4 Port BNC Video + RS485 Data tích hợp các tính năng kỹ thuật ưu việt, tối ưu hóa cho hệ thống camera HD Analog có tích hợp điều khiển:

• Ngõ vào quang hiệu suất cao: Sử dụng cáp quang Single-mode, Single fiber cùng đầu Fast connect FC, tối ưu cho truyền dẫn đường dài và lắp đặt nhanh chóng, tiết kiệm chi phí cáp.

• Ngõ ra đa năng (Video & Data): Cung cấp đồng thời 4 PORT BNC Video và cổng RS485 Data, cho phép truyền tải bốn kênh video Analog HD cùng với tín hiệu điều khiển PTZ hoặc các thiết bị khác chỉ trên một sợi quang duy nhất.

• Hỗ trợ đa chuẩn HD Analog: Tương thích với các chuẩn AHD/CVI/TVI 1080P, đảm bảo khả năng tích hợp rộng rãi với hầu hết các loại camera HD Analog hiện nay.

• Khoảng cách truyền dẫn vượt trội: Với bước sóng quang 1310nm – 1550nm, thiết bị có thể truyền tín hiệu video HD ổn định lên đến 20Km, phá vỡ rào cản khoảng cách của cáp đồng trục.

• Tự động bù suy hao cáp đồng trục: Hỗ trợ tự động bù cho cáp đồng trục 75-5, cho phép truyền tải 1080p lên đến 300m và 720p lên đến 500m qua cáp đồng trục trước khi chuyển đổi quang, giữ vững chất lượng hình ảnh.

• Chứng nhận EMI đầy đủ: Đạt các chứng nhận quan trọng như CE, FCC, VCCI, C-Tick, đảm bảo sản phẩm tuân thủ các quy định về tương thích điện từ, giảm thiểu nhiễu và an toàn cho người dùng.

Lợi ích

Converter Quang HDTEC 4 Port BNC Video + RS485 Data mang lại những giá trị cốt lõi và lợi ích chiến lược cho việc triển khai hệ thống giám sát:

• Giải pháp tích hợp "All-in-one": Truyền tải đồng thời nhiều kênh video HD và tín hiệu điều khiển PTZ (RS485) trên một sợi quang duy nhất, giúp đơn giản hóa hạ tầng và giảm đáng kể chi phí đi dây.

• Mở rộng phạm vi giám sát HD không giới hạn: Cho phép đưa tín hiệu video HD 1080P từ bốn camera đến DVR hoặc trung tâm điều khiển ở khoảng cách 20Km mà không ảnh hưởng chất lượng.

• Bảo toàn chất lượng hình ảnh và tín hiệu điều khiển: Tín hiệu quang miễn nhiễm với nhiễu điện từ, sét đánh và suy hao, đảm bảo video sắc nét và điều khiển PTZ chính xác.

• Tăng cường độ ổn định và bảo mật: Giảm thiểu các điểm yếu của cáp đồng trục truyền thống, tăng cường tính toàn vẹn và độ tin cậy của hệ thống.

• Tận dụng và tối ưu hóa hạ tầng sẵn có: Lý tưởng để nâng cấp hoặc mở rộng các hệ thống camera AHD/CVI/TVI mà không cần thay thế toàn bộ cáp đồng trục, tiết kiệm chi phí đáng kể.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng / Sản phẩm	HDTEC 4 Port BNC Video + RS485 Data	Converter khác
Số cổng Video	4 PORT BNC Video	4 PORT BNC Video
Cổng Data	RS485 Data	RS485 Data (tùy chọn)
Ngõ vào quang	Single-mode, Single fiber	Single-mode, Dual fiber
Đầu nối quang	FC (Fast connect)	SC
Hỗ trợ chuẩn Video	AHD/CVI/TVI 1080P	AHD/CVI/TVI/CVBS 1080P/720P
Bước sóng quang	1310nm – 1550nm	1310nm / 1550nm
Khoảng cách truyền	20Km	15Km
Tự động bù cáp đồng	1080p: 300m, 720p: 500m (75-5 Coax)	Không có
Chứng nhận EMI	CE, FCC, VCCI, C-Tick	CE, FCC

Ưu điểm và nhược điểm

Ưu điểm

• Tích hợp đa kênh Video và Data trên 1 sợi quang: Đây là điểm mạnh nổi bật nhất, giúp đơn giản hóa đáng kể hạ tầng cáp và giảm chi phí lắp đặt cho các hệ thống phức tạp với nhiều camera PTZ.

• Hỗ trợ đa chuẩn HD Analog 1080P: Tương thích rộng rãi với các loại camera AHD/CVI/TVI phổ biến trên thị trường, mang lại sự linh hoạt cao.

• Khoảng cách truyền dẫn xa (20Km): Phá vỡ mọi giới hạn về khoảng cách của cáp đồng trục, cho phép triển khai hệ thống giám sát ở những vị trí xa xôi.

• Chất lượng video và data được bảo toàn: Tín hiệu quang miễn nhiễm nhiễu điện từ, cùng với tính năng tự động bù suy hao cáp đồng trục, giúp giữ nguyên chất lượng hình ảnh sắc nét và độ chính xác của tín hiệu điều khiển.

• Dễ dàng lắp đặt với FC Fast Connect: Tiết kiệm thời gian và công sức thi công, đặc biệt quan trọng trong các dự án lớn.

• Đầy đủ chứng nhận chất lượng: Đảm bảo độ tin cậy và an toàn khi vận hành trong thời gian dài, mang lại sự an tâm cho người dùng.

Nhược điểm

• Giới hạn ở 4 kênh Video: Đối với các hệ thống cần truyền tải nhiều hơn 4 kênh video qua một sợi quang, sẽ cần nhiều bộ converter hoặc giải pháp phức tạp hơn như các multiplexer quang công nghiệp.

• Thiết bị Unmanaged: Là thiết bị plug-and-play đơn giản, không có các tính năng quản lý mạng nâng cao (ví dụ: SNMP, VLAN), phù hợp cho các ứng dụng điểm-điểm chuyên biệt nhưng thiếu khả năng giám sát trạng thái từ xa.

Hướng dẫn sử dụng

Để đảm bảo Converter Quang HDTEC 4 Port BNC Video + RS485 Data hoạt động ổn định và đạt hiệu suất tối ưu, bạn hãy làm theo các hướng dẫn sau:

• Kết nối vật lý:

  • Tại phía phát, kết nối bốn cáp đồng trục BNC từ các camera vào bốn cổng BNC của Converter.

  • Kết nối cáp RS485 từ thiết bị điều khiển (ví dụ: bàn điều khiển PTZ) vào cổng RS485 của Converter.

  • Cắm cáp quang Single-mode (sợi đơn) vào đầu nối FC trên Converter.

  • Cấp nguồn cho Converter. Đèn báo trạng thái (ví dụ: Power, Video Link cho từng kênh, Data Link) sẽ sáng.

  • Tại phía nhận, thực hiện tương tự: kết nối cáp quang và cấp nguồn. Kết nối bốn cáp đồng trục từ Converter đến bốn cổng BNC trên DVR/màn hình và cáp RS485 đến thiết bị nhận tín hiệu điều khiển (ví dụ: camera PTZ).

• Kiểm tra tín hiệu: Đảm bảo cả hai bộ (phát và nhận) đều được cấp nguồn và có tín hiệu quang kết nối ổn định. Kiểm tra tín hiệu video hiển thị trên DVR hoặc màn hình và khả năng điều khiển PTZ để xác nhận tín hiệu data RS485 được truyền thành công.

• Đấu nối RS485 đúng cực: Đảm bảo cực A và B của RS485 được đấu nối chính xác để tín hiệu điều khiển hoạt động ổn định và không bị lỗi.

Lưu ý khi sử dụng

• Không nhìn trực tiếp vào đầu sợi quang khi thiết bị đang hoạt động: Tia laser phát ra có thể gây hại nghiêm trọng cho mắt, hãy luôn cẩn trọng.

• Không uốn cong sợi quang quá mức: Sợi quang rất nhạy cảm với lực uốn cong, có thể gây suy hao tín hiệu nghiêm trọng hoặc làm đứt sợi. Luôn tuân thủ bán kính uốn cong tối thiểu được khuyến nghị.

• Đảm bảo vệ sinh đầu nối quang: Bụi bẩn hoặc vết bẩn nhỏ trên bề mặt đầu FC có thể gây suy hao tín hiệu đáng kể. Luôn sử dụng dụng cụ vệ sinh quang chuyên dụng (như bút lau sợi quang) trước khi cắm.

• Sử dụng đúng loại cáp quang: Chỉ dùng cáp quang Single-mode, Single fiber phù hợp với thiết bị để đảm bảo tương thích và khoảng cách truyền dẫn được tối ưu.

• Tránh đặt thiết bị ở nơi có nhiệt độ quá cao, ẩm ướt hoặc bụi bẩn: Môi trường khắc nghiệt sẽ làm giảm tuổi thọ thiết bị và ảnh hưởng đến hiệu suất hoạt động. Đảm bảo thông gió tốt.

Chia sẻ cảm nhận cá nhân

• Anh Bình, Nam Định chia sẻ rằng: "Với kinh nghiệm triển khai nhiều hệ thống giám sát, tôi thấy Converter Quang HDTEC 4 Port BNC Video + RS485 Data là một giải pháp cực kỳ hiệu quả, tích hợp cao và tiết kiệm chi phí. Khả năng truyền tải bốn kênh video HD 1080P cùng tín hiệu điều khiển PTZ (RS485) chỉ trên một sợi quang đơn là một ưu điểm "đổi mới cuộc chơi". Điều này đơn giản hóa đáng kể hạ tầng cáp, giảm chi phí lắp đặt và bảo trì, đặc biệt ở những địa điểm cần kết nối nhiều camera PTZ ở xa mà không muốn kéo thêm nhiều loại cáp khác nhau."

Đánh giá chung về sản phẩm

Converter Quang HDTEC 4 Port BNC Video + RS485 Data là một bộ chuyển đổi quang điện đa năng, hiệu quả và đáng tin cậy cho các hệ thống giám sát HD Analog. Sản phẩm nổi bật với khả năng truyền tải đồng thời bốn kênh tín hiệu AHD/CVI/TVI 1080P và tín hiệu điều khiển RS485 xa đến 20Km trên một sợi quang đơn, duy trì chất lượng hình ảnh tối ưu và khả năng điều khiển chính xác. Với khả năng tương thích rộng, tính năng tự động bù suy hao và độ tin cậy được chứng nhận, đây là một lựa chọn lý tưởng để mở rộng phạm vi phủ sóng và khả năng điều khiển của camera Analog HD một cách tích hợp, kinh tế và ổn định, đặc biệt tại các khu vực tập trung nhiều camera PTZ.

Lời khuyên về cách lựa chọn sản phẩm

Khi xem xét Converter Quang HDTEC 4 Port BNC Video + RS485 Data, bạn nên cân nhắc các yếu tố sau để đảm bảo đây là lựa chọn phù hợp nhất:

• Nhu cầu truyền tải đa dạng tín hiệu: Nếu bạn cần truyền cả tín hiệu video (từ 1 đến 4 camera) và tín hiệu điều khiển PTZ (hoặc các thiết bị dùng RS485) qua một khoảng cách xa, sản phẩm này là giải pháp lý tưởng.

• Loại hệ thống camera: Hoàn hảo nếu bạn đang sử dụng hoặc có kế hoạch triển khai hệ thống camera AHD/CVI/TVI 1080P.

• Khoảng cách truyền dẫn: Nếu khoảng cách giữa các điểm giám sát vượt quá giới hạn của cáp đồng trục và RS485 thông thường (trên vài trăm mét), đây là giải pháp tối ưu lên đến 20Km.

• Tối ưu hóa hạ tầng cáp: Nếu mục tiêu của bạn là giảm thiểu số lượng cáp đồng trục và đơn giản hóa hệ thống dây, khả năng truyền đa tín hiệu trên một sợi quang là một điểm cộng rất lớn.

• Ngân sách và hiệu quả chi phí: Sản phẩm này mang lại giải pháp tích hợp hiệu quả về chi phí so với việc sử dụng nhiều bộ converter riêng lẻ cho từng loại tín hiệu.

Nhìn chung, Converter Quang HDTEC 4 Port BNC Video + RS485 Data là một thành phần then chốt trong việc hiện đại hóa và mở rộng các hệ thống giám sát Analog độ nét cao. Bằng cách cung cấp giải pháp truyền tải đồng thời nhiều kênh video HD và tín hiệu điều khiển qua khoảng cách xa trên một sợi quang duy nhất, thiết bị này không chỉ nâng cao hiệu quả giám sát và khả năng điều khiển mà còn tối ưu hóa hạ tầng và giảm thiểu chi phí. Đây là lựa chọn thông minh để mở rộng tầm nhìn an ninh của bạn một cách tích hợp, liền mạch và đáng tin cậy. Hãy liên hệ với chúng tôi qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Kiến An, Hải Phòng
