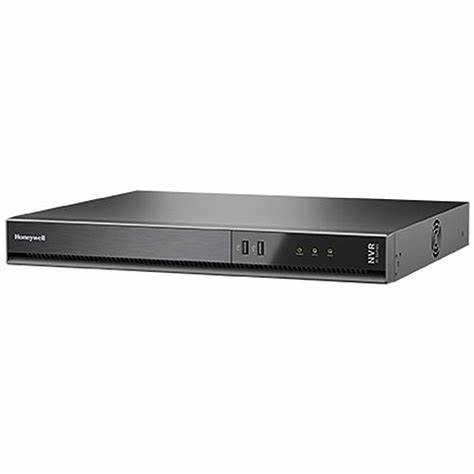

Đầu ghi hình honeywell HN35160400C

Thị trường hạ tầng lưu trữ kỹ thuật số và trinh sát vành đai cấp doanh nghiệp hiện nay đòi hỏi khắt khe về năng lực an toàn thông tin mạng và khả năng tương thích đa giao thức chuẩn mở ONVIF Profile S. Phân khúc văn phòng lớn, nhà xưởng công nghiệp phức hợp yêu cầu thiết bị ghi hình (NVR) không chỉ giải mã mượt mà dữ liệu Ultra HD 4K mật độ cao mà còn phải sở hữu độ trơ vật lý vững bền, kháng hoàn toàn bụi bẩn bám tụ chập mạch vi cơ điện tử.

Tiến trình cách tân phần cứng của tập đoàn công nghệ Honeywell gắn liền với các khí tài an ninh tiêu chuẩn liên bang và công nghiệp nặng quốc tế. Dòng đầu ghi thế hệ HN35, cụ thể là phiên bản 16 kênh Honeywell HN35160400C, là thành quả bứt phá trong việc tối ưu hóa sơ đồ mạch điện nhẹ. Honeywell đã loại bỏ hoàn toàn hệ thống quạt hút truyền thống trên phom dáng lớn 4 ổ cứng – một kỹ nghệ cơ khí chính xác đòi hỏi sự kết hợp giữa khối nhôm vi sai đối lưu và các dòng chip sinh nhiệt cực thấp. Thiết bị tích hợp giao thức Encrypted streaming and control, đạt đầy đủ bộ chứng chỉ kiểm định an toàn nghiêm ngặt: UL LISTED (UL/CSA 62368-1), CE, FCC, UKCA và RCM.

Tính năng nổi bật

• Ứng dụng dòng quét ma trận phân tầng thông minh: Thiết bị tự động điều phối hiển thị thích ứng tài nguyên: 1x1 cho 1 kênh 12MP Max, 2x2 cho 4 kênh 4MP, 3x3 cho 9 kênh 2MP và 4x4 cho toàn tải 16 kênh chuẩn D1. Cho phép tùy biến vị trí hiển thị các trường thông tin OSD linh hoạt.

• Đồng bộ hóa thuật toán Edge AI Analytics: Tiếp nhận và phân tích tức thì các dòng siêu dữ liệu cảnh báo từ camera IP thông minh: phát hiện xâm nhập vùng cấm (Intrusion), lảng vảng (Multi loitering), phát hiện đám đông (Crowd detection), camera tamper, video loss và smart motion detection.

• Cơ chế phản ứng sự kiện phức hợp (Event Action): Khi kích hoạt báo động đầu vào hoặc sự kiện thông minh AI, hệ thống lập tức thực thi chuỗi kịch bản phản hồi đóng gói: Video Recording luồng chính, Send Email đính kèm snapshot ảnh JPEG, kêu còi hú Buzzer, upload FTP dữ liệu, đóng tiếp điểm rơ-le Camera/System Alarm Out, phát lệnh gọi PTZ-Preset và đẩy luồng hình liên quan lên Full Screen.

• Điều hành hành trình hệ thống PTZ: Làm chủ các dòng lệnh Direction control, Home, Iris, thiết lập điểm gọi Preset, tuần tra tự động theo nhóm Patrol (group), tinh chỉnh Focus +/- và thu phóng biến thấu Zoom +/- trực tiếp trên thanh công cụ phần mềm.

Thiết kế và chất liệu

Thiết bị mang ngôn ngữ thiết kế tối giản khối phẳng công nghiệp tiêu chuẩn Rack-mount 1.5U với kích thước cơ học gọn gàng 440.0 × 376.2 × 70.0 mm cùng trọng lượng vật lý cơ bản 4.65 kg khi chưa gá lắp ổ cứng. Thân vỏ bọc ngoại vi cấu thành hoàn toàn từ tôn thép tấm tinh luyện gia cường chấn gập CNC kịch trần, phủ polymer tĩnh điện kháng mài mòn galvanic hóa lý, vận hành bền bỉ trong dải nhiệt khắc nghiệt từ -10°C đến 55°C.

• Mặt trước: Tích hợp 2 cổng USB 2.0 phục vụ sao lưu dữ liệu thô và đèn LED hiển thị trạng thái nhật ký (System, Recording, User Log).

• Mặt sau: Ma trận cổng kết nối kiên cố bao gồm 16 cổng PoE tự thích ứng chuẩn IEEE 802.3at/af (Quỹ nguồn tổng 140W max, đơn cổng tối đa 30W), cụm 2 cổng mạng LAN RJ-45 Gigabit độc lập cách ly luồng dữ liệu, 2 cổng xuất hình HDMI (HDMI 1 đạt phân giải cực đại 4K Ultra HD 3840 x 2160), 1 cổng VGA độc lập (1080P), rắc cắm IO âm thanh 3.5mm đàm thoại hai chiều (Two-way Communication) chuẩn G.711 và hệ thống rơ-le cơ điện gồm 6 Alarm Input / 2 Alarm Output.

Nguyên lý hoạt động

Đầu ghi hình Honeywell HN35160400C vận hành dựa trên kiến trúc bộ vi xử lý trung tâm ARM Processor chuyên dụng kết hợp đồng bộ trên nền tảng hệ điều hành mã nguồn đóng Embedded LINUX bảo mật cao. Thiết bị hoạt động như một trung tâm quản trị và giải mã payload số từ 16 kênh camera IP ngoại vi truyền dẫn song song với tốc độ mạng trục cực đại Network Throughput 160 Mbps.

Quy trình xử lý quang điện tử tuân thủ chu trình nghiêm ngặt: Luồng dữ liệu số thu nhận qua cụm 16 cổng PoE (802.3at/af) hoặc cổng mạng mạng LAN Gigabit -> Khối ISP nội tại phân tách dòng dữ liệu thích ứng thành hai tầng luồng chính (Main stream) và luồng phụ (Sub stream) để ghi hình đồng thời (Support main stream and sub stream simultaneous recording) -> Áp dụng thuật toán giải nén thời gian thực H.265 HEVC smart codec tối ưu hóa mật độ Bitrate -> Định vị tọa độ thạch bản và ghi trực tiếp lên ma trận đĩa từ nội bộ với băng thông Recording Throughput 160 Mbps.

Điểm độc bản trong nguyên lý cơ học của thiết bị là kiến trúc tản nhiệt thụ động hoàn toàn không quạt (Fan: No). Việc triệt tiêu hoàn toàn quạt cơ học giúp loại bỏ 100% vi rung động vật lý vật chất, bảo toàn tính vẹn toàn cấu trúc trục từ của mảng đĩa lưu trữ lớn.

Lợi ích

• Hạ tầng kho lưu trữ dữ liệu khổng lồ: Việc trang bị 4 khe cắm HDD SATA độc lập hỗ trợ tối đa 40TB tổng bảo chứng cho khả năng lưu giữ tệp tin video thô độ phân giải cao trong thời gian dài liên tục, loại bỏ hoàn toàn chi phí duy trì mảng đĩa ngoài NAS/SAN phức tạp.

• Bảo mật cyber cấp doanh nghiệp: Giao thức mã hóa Encrypted streaming and control thiết lập rào cản thuật toán ngăn chặn hoàn toàn các hành vi can thiệp, nghe lén hoặc tấn công mạng trục đánh cắp payload hình ảnh.

• Cắt giảm 40% chi phí đầu tư cơ điện nhẹ: Tích hợp sẵn ma trận 16 cổng PoE tự thích ứng (quỹ nguồn 140W) trên một thiết bị ghi hình không quạt phom lớn giúp triệt tiêu hoàn toàn chi phí mua switch mạng active phụ trợ, tối giản không gian tủ rack kỹ thuật và vật tư dây cáp mạng trục.

• Bắt trọn chứng cứ khoảnh khắc vàng: Bộ đệm ghi hình trước sự kiện (Pre-Event) lên tới 32 Mbps cho luồng chính và 4 Mbps cho luồng phụ bảo đảm thu giữ toàn bộ dữ liệu video then chốt trước khi báo động chính thức kích hoạt, kết hợp khoảng giãn cách hậu sự kiện (Post-Event) lên đến 60 giây.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí thẩm định	Honeywell HN35160400C	Sản phẩm khác
Kiến trúc tản nhiệt	Fanless (Hoàn toàn không quạt, chống rung)	Sử dụng quạt hút cơ học
Cổng kết nối mạng LAN	2 cổng Gigabit RJ-45 độc lập	1 cổng Gigabit tiêu chuẩn
Bộ đệm Pre-Event	Cực đại: 32 Mbps chuyên dụng	4 Mbps tiêu chuẩn
Bảo mật luồng mạng	Encrypted stream & control toàn tầng	Tiêu chuẩn mã hóa cơ bản
Chứng nhận công nghiệp	UL LISTED, CE, FCC, UKCA, RCM	CE, FCC tiêu chuẩn

Ưu điểm và nhược điểm

Ưu điểm

• Cơ chế tản nhiệt Fanless triệt tiêu hoàn toàn tiếng ồn cơ học, bảo vệ hệ thống trục quay và đầu đọc của 4 ổ cứng SATA không bị ảnh hưởng bởi vi chấn động vật lý, kéo dài tuổi thọ linh kiện trên 10 năm.

• Thiết lập 2 cổng mạng Gigabit độc lập cho phép kỹ thuật viên quy hoạch tách biệt luồng mạng camera IP nội bộ với mạng WAN internet dịch vụ công cộng, tối ưu hóa dải thông mạng trục.

• Đạt chứng chỉ an toàn cháy nổ khắt khe nhất thế giới UL LISTED, bảo chứng cho năng lực vận hành bền bỉ trong môi trường công nghiệp nặng phức tạp.

Nhược điểm

• Tổng dải thông mạng trục mạng vào giới hạn ở ngưỡng 160 Mbps, yêu kỹ thuật viên phải tính toán phân bổ mật độ Bitrate khoa học khi khai thác đầy tải 16 camera phân giải cao.

• Do cơ chế tản nhiệt thụ động, khoảng trống gá lắp thiết bị trong khoang tủ rack kỹ thuật phải đảm bảo khoảng thoáng đối lưu khí tốt để giải nhiệt qua sườn vỏ vỏ máy.

Hướng dẫn sử dụng

* Cấu hình đồng bộ thời gian tự động NTP bảo chứng pháp lý

Truy cập giao diện quản trị qua trình duyệt Edge/Chrome bảo mật bằng HTTPS. Điều hướng đến mục System Configuration -> Date & Time. Chọn múi giờ địa phương, kích hoạt tính năng Automatic Sync NTP. Điền thông tin địa chỉ máy chủ thời gian chuẩn quốc gia, hệ thống sẽ tự động hiệu chỉnh sai số xung nhịp đồng hồ ma trận điểm ảnh của 16 kênh theo chu kỳ, bảo đảm tính thực chứng pháp lý chính xác tuyệt đối cho mốc thời gian trích xuất dữ liệu nhật ký hệ thống.

* Thiết lập hành trình tuần tra tự động Patrol (group) cho cụm camera PTZ

Tại menu PTZ Operation, kết nối luồng lệnh qua ONVIF Profile S. Sử dụng bàn điều khiển hướng số ảo để thiết lập các tọa độ tiêu cự cho cụm camera biến thấu. Sử dụng tính năng Patrol (group) để liên kết chuỗi các điểm Preset thành một kịch bản tuần tra tự động, hiệu chỉnh biên độ góc quét Iris, Focus +/- và Zoom +/- trực tiếp trên phần mềm quản trị để bao quát toàn diện dải vành đai chu vi doanh nghiệp.

* Quy trình trích xuất đoạn video sự kiện nhanh qua cổng USB

Cắm USB Dongle định dạng tệp cấu trúc FAT Format vào cổng USB 2.0 mặt trước đầu ghi. Truy cập phân hệ Playback and Backup -> chọn tab Event Search hoặc Time Search. Sử dụng dòng Timeline Scale để cô lập đoạn video clip cần thu giữ trên dải Sync Playback 16 channels, kết hợp các phím tác vụ như Play Backwards, Next Frame, Go back/forward 30s để quét tìm chính xác đối tượng, nhấp chọn lệnh Snapshot (kết xuất file ảnh JPEG) hoặc Back Up để trích xuất file dữ liệu thô sang thiết bị lưu trữ ngoại vi.

Lưu ý khi sử dụng

• Tránh hiện tượng tràn tổng quỹ nguồn PoE vật lý: Tổng công suất cấp nguồn chủ động cho camera qua ma trận 16 cổng PoE giới hạn ở ngưỡng 140W max (không quá 30W trên một cổng đơn). Kỹ thuật viên cần tính toán kỹ công suất tiêu thụ toàn tải ban đêm (khi bật đèn hồng ngoại hoặc kích hoạt motor bước thu phóng thấu kính) của hệ camera IP kết nối. Nếu camera thân trụ dải phân khúc lớn hoặc cụm camera speed dome có công suất làm tràn tổng quỹ nguồn 140W, đầu ghi hình sẽ tự động ngắt mạch bảo vệ, gây mất kết nối luồng hình cục bộ.

• Không sử dụng thiết bị ngoại vi sai định dạng cấu trúc tệp: Đầu ghi chỉ nhận diện và cấp quyền ghi dữ liệu sao lưu cho các thiết bị USB được định dạng cấu trúc FAT. Việc cắm các ổ cứng di động định dạng NTFS hoặc exFAT dung lượng lớn vào cổng USB ngoại vi không qua định dạng lại sẽ khiến hệ thống từ chối sao lưu hoặc treo phân hệ xuất dữ liệu log mạng.

Chia sẻ cảm nhận cá nhân

• Chị Tâm, Thái Bình chia sẻ rằng: "Thực nghiệm thi công triển khai đầu ghi hình Honeywell HN35160400C tại hệ thống kho vận logistics diện tích lớn cho thấy độ bền cơ điện tử ở mức lý tưởng. Nhờ sở hữu kiến trúc không quạt Fanless độc bản, thiết bị vận hành trong trạng thái hoàn toàn tĩnh lặng, loại bỏ triệt để hiện tượng quạt cơ học hút bụi mịn công nghiệp tích tụ vào sâu bên trong các bảng mạch bán dẫn."

Đánh giá chung về sản phẩm

Sự dung hợp xuất sắc giữa hạ tầng lưu trữ 4 ổ cứng 40TB kiên cố, kết cấu giải nhiệt thụ động không quạt an toàn chống rung, kết hợp cùng ma trận 16 cổng PoE tích hợp biến thiết bị này trở thành một trái tim điều phối dữ liệu an toàn, vững bền bậc nhất phân khúc chuyên nghiệp.

Lời khuyên lựa chọn sản phẩm phù hợp

Mẫu đầu ghi hình cao cấp này là sự lựa chọn đo ni đóng giày cho các kiến trúc hạ tầng yêu cầu tính bảo mật thông tin, dung lượng lưu trữ lớn và độ bền linh kiện ở mức khắt khe:

• Các phân khu nhà xưởng sản xuất công nghiệp, kho bãi tổng có nồng độ bụi mịn và ẩm bão hòa cao nhờ ưu thế cấu trúc Fanless cách ly môi trường hoàn hảo, triệt tiêu nguy cơ hỏng hóc cơ cơ điện tử do bám bụi.

• Phòng máy chủ dữ liệu lõi của hệ thống văn phòng lớn, cơ quan hành chính yêu cầu chứng chỉ bảo mật đường truyền Encrypted control và chứng nhận an toàn cháy nổ khắt khe UL LISTED.

• Trạm giám sát chu vi toàn diện cần kết nối đồng bộ 16 camera trực tiếp qua cáp mạng mạng trục về phòng điều phối trung tâm không qua các switch active phụ trợ để tối ưu không gian tủ kỹ thuật.

Hạ tầng hiển thị có thể thay đổi, nhưng tính toàn vẹn của dữ liệu bằng chứng pháp lý là điều bắt buộc. Đầu ghi hình Honeywell HN35160400C không đơn thuần là một thiết bị thu giữ video thông thường mà là một nền tảng quản trị thị giác máy tính xử lý biên hoàn thiện, kiên cố và có độ bảo mật tối cao. Việc dung hợp xuất sắc giữa kiến trúc giải nhiệt thụ động Fanless chống rung động vật lý, hạ tầng kho lưu trữ 4 ổ cứng 40TB bền bỉ cùng bộ chứng chỉ kiểm định quốc tế khắt khe UL LISTED biến thiết bị này trở thành một khoản đầu tư chiến lược dài hạn, bảo chứng cho tính toàn vẹn và an toàn tuyệt đối cho toàn bộ tài sản dữ liệu của doanh nghiệp hiện đại ngày nay. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
