Trong hạ tầng mạng viễn thông quang thụ động (PON) và các hệ thống Camera IP diện rộng hiện nay, sự ổn định của đường truyền không chỉ phụ thuộc vào cáp trục chính (Backbone) mà còn nằm ở những điểm kết nối cuối cùng "Last mile".
Dây nhảy quang (Fiber Optic Patch Cord) đóng vai trò như những "mạch máu" thiết yếu, kết nối giữa ODF (Hộp phối quang) và thiết bị đầu cuối như Converter, Modem, hoặc Switch quang. ONECAM SC-SC 3M là đại diện tiêu biểu trong phân khúc phụ kiện quang Single Mode, được giới kỹ thuật tin dùng nhờ sự cân bằng giữa hiệu suất suy hao thấp và chi phí đầu tư tối ưu.
Đầu nối SC (Subscriber Connector) được phát triển bởi NTT (Nhật Bản) vào giữa thập niên 80. Trải qua nhiều thập kỷ, dù có sự xuất hiện của các chuẩn nhỏ gọn hơn như LC, chuẩn SC vẫn giữ vị thế độc tôn trong hạ tầng mạng FTTH (Fiber to the Home) tại Việt Nam nhờ độ bền cơ học cao và chi phí thấp. Dây nhảy ONECAM SC-SC 3M ra đời nhằm đáp ứng nhu cầu thay thế, đấu nối linh hoạt trong các tủ Rack và hộp ODF với chiều dài tiêu chuẩn hóa.
Tính năng nổi bật
-
Chuẩn kết nối SC-SC: Sử dụng đầu vuông lớn (Big Square) ở cả hai đầu, chuẩn phổ biến nhất trên các thiết bị Converter quang và Modem nhà mạng.
-
Công nghệ mài UPC (Ultra Physical Contact): Đầu sứ được mài lồi hình vòm, giúp điểm tiếp xúc vật lý giữa hai sợi quang chặt chẽ hơn, giảm thiểu khe hở không khí và suy hao phản xạ (Return Loss).
-
Sợi quang Single Mode (SM): Tối ưu cho việc truyền tải dữ liệu đi xa với băng thông lớn, hạn chế hiện tượng tán sắc ánh sáng.
-
Vỏ bảo vệ LSZH: (Low Smoke Zero Halogen) - Tùy lô hàng, nhưng đa số dây chất lượng cao hiện nay đều dùng vỏ này để chống cháy và không sinh khói độc.
Thiết kế và chất liệu
Sản phẩm tuân thủ mã màu công nghiệp quang học:
-

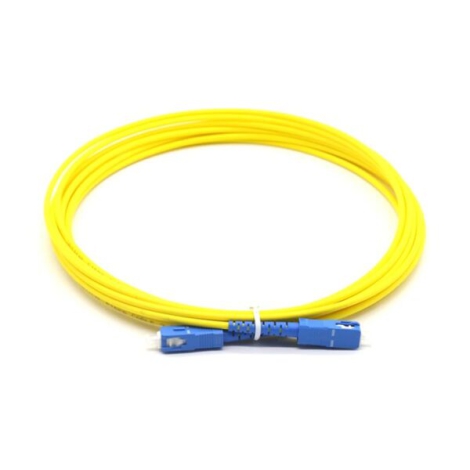

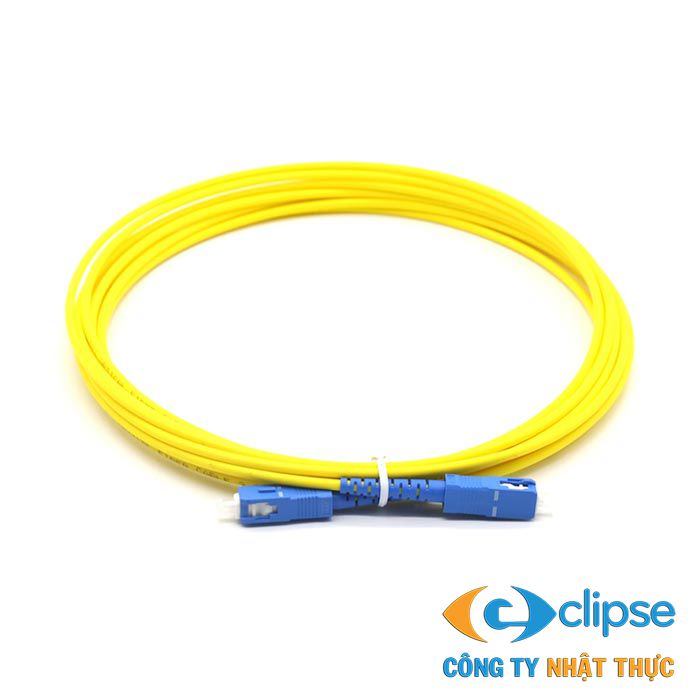

Màu sắc: Vỏ dây màu Vàng chanh (Yellow) đặc trưng của chuẩn Single Mode. Đầu kết nối màu Xanh dương (Blue) biểu thị cho chuẩn mài UPC.
-
Lõi dẫn (Ferrule): Thành phần quan trọng nhất là ống nối được làm từ gốm Zirconia có độ cứng và độ chính xác micro-met, đảm bảo sợi quang 9um được căn chỉnh đồng tâm tuyệt đối.
-
Vỏ dây: Đường kính 3.0mm (hoặc 2.0mm), mềm dẻo nhưng dai, chịu được lực kéo căng nhất định trong quá trình thi công.
Nguyên lý hoạt động
Dây nhảy quang hoạt động dựa trên nguyên lý Phản xạ toàn phần (Total Internal Reflection):
-
Tín hiệu ánh sáng (Laser) từ thiết bị phát đi vào lõi sợi quang đường kính 9um.
-
Nhờ lớp phản xạ (Cladding) 125um bao quanh lõi có chiết suất thấp hơn, ánh sáng bị "nhốt" và truyền dọc theo sợi quang mà không lọt ra ngoài.
-
Tại điểm tiếp xúc SC-SC, bề mặt lồi UPC giúp ánh sáng truyền thẳng sang thiết bị nhận với mức suy hao năng lượng (Insertion Loss) thấp nhất.
Lợi ích
-
Đường truyền ổn định: Giảm thiểu hiện tượng rớt mạng (Packet loss) do suy hao quang cao.
-
Linh hoạt thi công: Chiều dài 3M là kích thước "vàng", đủ dài để đấu nối từ ODF tường xuống thiết bị bàn, nhưng không quá dài gây rối rắm trong tủ kỹ thuật.
-
Tương thích cao: "Plug & Play" (Cắm là chạy) với hầu hết các thiết bị mạng của VNPT, Viettel, FPT và các Converter quang CCTV.
Bảng so sánh tính năng với các sản phẩm cùng phân khúc
| Tiêu chí | ONECAM SC-SC 3M (Single Mode) | Sản phẩm khác |
| Màu vỏ dây | Vàng (Yellow) | Cam hoặc Xanh ngọc |
| Màu đầu kết nối | Xanh dương (UPC) | Xám hoặc Be |
| Đường kính lõi | 9/125 um | 50/125 hoặc 62.5/125 um |
| Suy hao phản xạ (RL) | ≥ 50 dB (Tốt) | Thấp hơn |
| Khoảng cách truyền | Xa (Km) | Gần (< 500m) |
Ưu điểm và nhược điểm
Ưu điểm
-
Suy hao thấp: Đảm bảo tín hiệu truyền dẫn tốc độ Gigabit.
-
Độ bền cao: Chịu được hơn 1000 lần cắm rút (Mating cycles).
-
Giá thành rẻ: Hiệu quả kinh tế cho các dự án Camera số lượng lớn.
-
Dễ thao tác: Cơ chế khóa Push-pull của đầu SC rất chắc chắn, nghe tiếng "tách" là an tâm.
Nhược điểm
-
Kích thước đầu: Đầu SC to gấp đôi đầu LC, chiếm diện tích trên thanh ODF mật độ cao.
-
Không tương thích APC: Nếu cắm nhầm vào thiết bị chuẩn APC (màu xanh lá), sẽ gây suy hao rất lớn và có thể làm trầy xước bề mặt gương.
Hướng dẫn sử dụng
-
Tháo nắp bụi: Luôn giữ nắp nhựa bảo vệ đầu dây cho đến khi thực sự cắm.
-
Vệ sinh: Nên dùng bút lau quang hoặc cồn Isopropyl lau nhẹ đầu sứ trước khi cắm để loại bỏ bụi bẩn.
-
Cắm dây: Cầm vào phần vỏ nhựa cứng của đầu kết nối, cắm thẳng vào cổng quang (Transceiver/Converter) cho đến khi nghe tiếng "Click".
-
Đi dây: Cố định dây gọn gàng bằng dây thít (không siết quá chặt làm móp dây).
Lưu ý khi sử dụng
-
Bán kính uốn cong (Macro-bending): Tuyệt đối không bẻ gập dây vuông góc. Bán kính uốn cong tối thiểu phải > 3cm. Việc bẻ gập sẽ làm ánh sáng thoát ra ngoài vỏ, gây mất tín hiệu hoặc gãy lõi thủy tinh bên trong.
-
An toàn mắt: Không bao giờ nhìn trực tiếp vào đầu dây quang khi đang kết nối với thiết bị phát. Tia Laser cường độ cao vô hình có thể gây hỏng võng mạc vĩnh viễn.
Chia sẻ cảm nhận cá nhân
- Chị Thuỷ, Hà Nội chia sẻ rằng: "Là một kỹ thuật viên hạ tầng mạng, tôi đánh giá cao độ hoàn thiện của dây nhảy ONECAM. Phần tiếp giáp giữa dây và đầu connect được gia cố ống co nhiệt tốt, hạn chế gãy gập cổ dây. Khi đo kiểm bằng máy đo công suất quang (OPM), mức suy hao thường chỉ dao động 0.1 dB - 0.2 dB, hoàn toàn đạt chuẩn cho các hệ thống Camera IP quan trọng."
Đánh giá chung về sản phẩm
Dây nhảy quang ONECAM SC-SC 3M là một phụ kiện "Nhỏ nhưng có võ". Tuy giá trị thấp nhưng nó quyết định sự thông suốt của cả hệ thống mạng đắt tiền. Chất lượng gia công tốt và thông số kỹ thuật chuẩn xác giúp sản phẩm này đạt điểm 9/10 trong phân khúc phụ kiện quang phổ thông.
Lời khuyên lựa chọn sản phẩm phù hợp
Sản phẩm này phù hợp nhất cho:
-
Kết nối từ ODF nhà mạng vào Modem/Converter quang (đa số dùng chuẩn SC).
-
Hệ thống Camera IP sử dụng Media Converter.
-
Lưu ý: Hãy kiểm tra kỹ cổng thiết bị của bạn. Nếu cổng thiết bị là hình vuông nhỏ (SFP module), bạn cần dây SC-LC chứ không phải SC-SC. Nếu cổng thiết bị màu xanh lá, bạn cần dây chuẩn APC.
Nhìn chung, Dây nhảy quang ONECAM SC-SC 3M là giải pháp kết nối tin cậy, kinh tế và hiệu quả. Với chuẩn Single Mode UPC và lõi gốm Zirconia chất lượng, nó đảm bảo dòng chảy dữ liệu của bạn luôn thông suốt, ổn định và đạt tốc độ tối đa. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
