Hộp kĩ thuật liền nguồn

Trong ngành công nghiệp CCTV (Camera giám sát), "thẩm mỹ" và "tiện dụng" đang trở thành tiêu chuẩn bắt buộc bên cạnh yếu tố kỹ thuật. Trước đây, việc xử lý mớ dây dẫn hỗn độn và các cục nguồn adapter cồng kềnh luôn là nỗi ám ảnh của kỹ thuật viên. Thị trường phụ kiện đã chuyển dịch mạnh mẽ từ các giải pháp chắp vá sang các giải pháp tích hợp "All-in-One". Hộp kĩ thuật liền nguồn ra đời như một giải pháp tất yếu, định hình lại cách thức thi công camera hiện đại: Gọn gàng hơn, an toàn hơn và chuyên nghiệp hơn.

Hành trình của phụ kiện nguồn camera đã trải qua ba giai đoạn chính:

1. Giai đoạn sơ khai: Nguồn tổng tổ ong đặt tập trung, kéo dây DC dài gây sụt áp (Voltage Drop).

2. Giai đoạn trung gian: Sử dụng nguồn adapter rời kết hợp với hộp nhựa kỹ thuật rỗng (junction box). Tuy nhiên, việc nhồi nhét adapter và jack kết nối vào không gian hẹp thường gây gập dây, nhiễu tín hiệu.

3. Giai đoạn hiện đại (Sản phẩm này): Tích hợp mạch nguồn trực tiếp vào cấu trúc hộp. Bo mạch được thiết kế riêng (custom-fit) để tối ưu hóa không gian, đánh dấu sự trưởng thành của phụ kiện CCTV.

Tính năng nổi bật

• Công suất thực (Real Power): Cam kết đầu ra 12V-2A đủ tải. Khả năng chịu tải đỉnh (Peak Load) lên tới 2.2 - 2.5A, đảm bảo camera hoạt động ổn định ngay cả khi bật hồng ngoại ban đêm (thời điểm tiêu thụ điện năng cao nhất).

• Thiết kế Unibody tối ưu không gian: Mạch nguồn được thiết kế chạy bo theo viền hộp, giải phóng hoàn toàn khoảng không gian ở giữa.

• Jack AC Kẹp thông minh: Loại bỏ hoàn toàn phích cắm âm/dương truyền thống. Sử dụng cơ chế kẹp dây nhanh, an toàn và tiết kiệm chi phí vật tư phụ.

• Dải điện áp rộng: Input AC 110-240V giúp thiết bị hoạt động bền bỉ ngay cả ở những khu vực điện lưới chập chờn.

Thiết kế và chất liệu

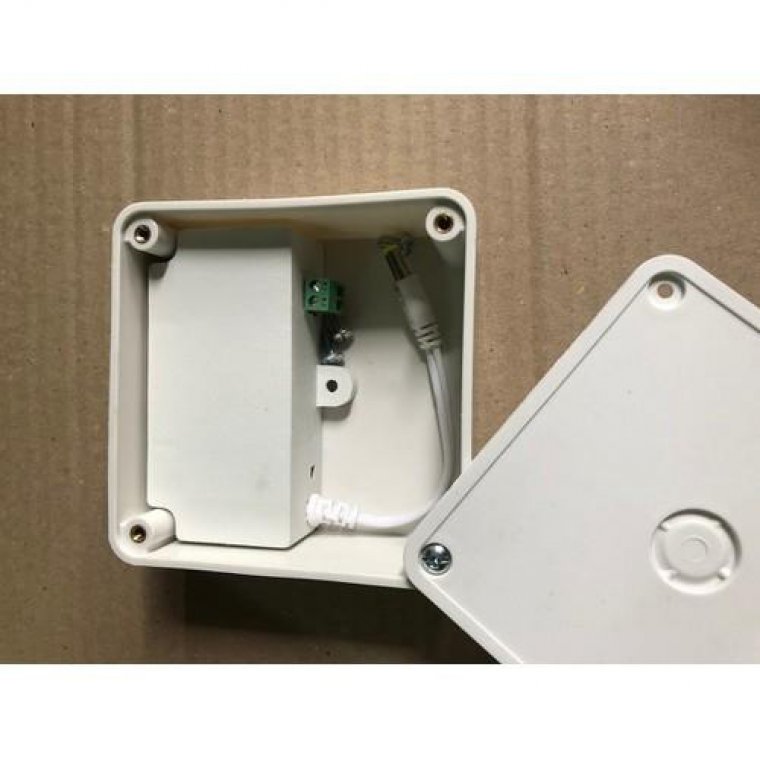

Sản phẩm sở hữu kích thước tiêu chuẩn 11x11x5cm, phù hợp để lắp đặt cho hầu hết các loại camera thân (bullet) và camera bán cầu (dome). Vỏ hộp được làm từ nhựa kỹ thuật chất lượng cao, chịu được nắng mưa và va đập nhẹ.

Điểm nhấn nằm ở nội thất: Thay vì một cục adapter hình khối đặt choán chỗ, mạch điện tử được dàn trải mỏng và ôm sát thành hộp. Thiết kế này tạo ra một "khoang rỗng" lớn ở trung tâm, giải quyết bài toán không gian một cách triệt để.

Nguyên lý hoạt động

Hộp hoạt động dựa trên nguyên lý của bộ nguồn xung (SMPS - Switching Mode Power Supply).

1. Dòng điện xoay chiều (AC) đi vào qua jack kẹp.

2. Hệ thống cầu Diode chỉnh lưu dòng điện thành một chiều (DC) sơ cấp.

3. Dòng điện được "băm" xung ở tần số cao và đi qua biến áp xung để hạ áp.

4. Cuối cùng, dòng điện được lọc và ổn áp để tạo ra đầu ra DC 12V-2A phẳng (flat), loại bỏ nhiễu gợn sóng (ripple), đảm bảo an toàn cho cảm biến camera.

Lợi ích

• Bảo vệ tín hiệu: Không gian rộng rãi giúp dây cáp đồng trục/dây mạng không bị gập gãy (kinking), jack BNC không bị chèn ép, từ đó loại bỏ hiện tượng chập chờn hoặc mất màu hình ảnh.

• Tiết kiệm chi phí và thời gian: Kỹ thuật viên không cần mua thêm phích âm, băng dính điện. Thời gian đấu nối giảm 50% nhờ jack kẹp AC.

• Độ bền hệ thống: Nguồn "xịn" đủ dòng giúp camera không bị nóng, hồng ngoại sáng đều, kéo dài tuổi thọ thiết bị ghi hình.

Bảng so sánh tính năng với sản phẩm cùng phân khúc giá

Tiêu chí	Hộp kỹ thuật liền nguồn (12V-2A)	Sản phẩm khác
Không gian đấu nối	Rộng rãi (Mạch ốp viền)	Chật hẹp (Nguồn chiếm 60% diện tích)
Thi công	Nhanh (Jack AC kẹp)	Lâu (Đấu nối phích âm/dương thủ công)
Thẩm mỹ	Cao, gọn gàng	Trung bình, nắp hộp dễ bị phồng
Độ ổn định dòng	Cao (2A thực, tải đỉnh 2.5A)	Thấp (Nguồn trôi nổi thường sụt áp)
An toàn điện	Cao (Mối nối kín)	Trung bình (Mối nối quấn băng dính dễ hở)
Chi phí vật tư phụ	0đ (Đã kèm jack nối)	Tốn kém (Phích cắm, băng dính, dây thít)

Ưu điểm và nhược điểm

Ưu điểm

• Tối ưu hóa không gian chứa dây, giảm stress cho cáp tín hiệu.

• Công suất thực bao test, chịu tải vượt ngưỡng tốt.

• Lắp đặt cực nhanh và an toàn với rắc AC chuyên dụng.

• Thẩm mỹ cao, chuyên nghiệp hóa hệ thống.

Nhược điểm

• Nếu mạch nguồn hỏng (dù hiếm), việc thay thế sẽ phức tạp hơn thay adapter rời (cần thay đúng module mạch).

Hướng dẫn sử dụng

1. Cố định hộp: Bắt vít đáy hộp lên vị trí lắp đặt (tường/trần).

2. Đấu nối nguồn AC: Tuốt đầu dây điện lưới, gài vào Rắc AC kẹp đi kèm (nhấn lẫy và đưa dây vào, thả lẫy để kẹp chặt). Cắm rắc này vào chân Input trên bo mạch.

3. Kết nối Camera: Cắm đầu Jack DC 12V từ bo mạch vào camera. Đấu nối jack tín hiệu (BNC/Video Balun).

4. Sắp xếp dây: Cuộn tròn dây thừa, balun và các jack kết nối đặt gọn vào khoang trống giữa hộp.

5. Hoàn tất: Đậy nắp hộp và vặn chặt 4 vít góc.

Lưu ý khi sử dụng

• Chống nước: Dù thiết kế kín, khi lắp ngoài trời mưa tạt, nên bôi thêm keo Silicon ở các lỗ luồn dây và mép hộp để đảm bảo chống nước tuyệt đối.

• Đấu dây: Đảm bảo dây AC được kẹp chặt trong rắc nối. Dây lỏng lẻo có thể gây mô-ve (tia lửa điện) làm nóng chảy nhựa.

• Quá tải: Dù nguồn chịu được 2.5A, không nên dùng để nuôi các thiết bị quá nặng tải như camera PTZ cỡ lớn có sấy (Heater) hoặc chung nguồn cho khóa từ.

Chia sẻ cảm nhận cá nhân

• Anh Quyết, Thái Nguyên chia sẻ rằng: "Trước đây, mỗi lần đứng trên thang cao mà phải cố nhồi nhét một cục nguồn to và bó dây vào cái hộp bé tí là một cực hình, nhiều khi đóng nắp xong thì mất hình do lỏng dây. Từ khi chuyển sang Hộp kĩ thuật liền nguồn, công việc trở nên nhẹ nhàng hơn hẳn. Cảm giác khoang hộp rộng thênh thang, dây rợ xếp vào rất 'mượt'. Đặc biệt là cái nguồn này tải rất khỏe, lắp cho mấy con camera thân lớn hồng ngoại 80m vẫn chạy phà phà, không bị nhiễu gợn sóng như mấy nguồn rẻ tiền."

Đánh giá chung về sản phẩm

Đây là một sản phẩm mang tính "cách mạng" trong phân khúc phụ kiện CCTV. Nó giải quyết được mâu thuẫn giữa kích thước nhỏ gọn và không gian chứa dây. Với chất lượng linh kiện tốt, công suất thực và thiết kế thông minh, sản phẩm này xứng đáng là lựa chọn tiêu chuẩn cho các công trình yêu cầu cao về kỹ thuật và thẩm mỹ.

Lời khuyên khi lựa chọn sản phẩm

1. Bạn NÊN chọn sản phẩm này khi:

• Ưu tiên tính thẩm mỹ: Bạn lắp đặt cho biệt thự, văn phòng, showroom hoặc phòng khách, nơi yêu cầu hệ thống dây phải "vô hình" và gọn gàng tuyệt đối.

• Không gian lắp đặt chật hẹp: Vị trí lắp camera không có chỗ để giấu một cục adapter rời cồng kềnh + phích cắm + hộp nối to.

• Muốn tiết kiệm thời gian thi công: Bạn muốn giảm bớt các thao tác phụ (quấn băng dính, đấu phích âm dương) để tập trung vào việc lắp đặt chính.

• Sử dụng Camera phổ thông: Phù hợp hoàn hảo cho 95% các loại camera Analog/IP thân trụ (bullet) hoặc bán cầu (dome) tiêu chuẩn trên thị trường.

2. Tiêu chí "Vàng" để chọn mua đúng loại chất lượng:

Thị trường có nhiều loại hộp nguồn giá rẻ kém chất lượng, hãy kiểm tra kỹ 3 điểm sau:

• Kiểm tra thiết kế mạch (Quan trọng nhất): Bắt buộc phải chọn loại có bo mạch nguồn chạy bo theo viền hộp (ốp sát thành hộp). Tuyệt đối tránh loại có cục nguồn nằm chềnh ềnh ở giữa hộp, vì bạn sẽ không còn chỗ để nhét dây thừa và jack BNC, dẫn đến gập dây.

• Cam kết công suất thực: Chỉ mua sản phẩm cam kết đủ dòng 2A (Real Power). Hãy hỏi người bán xem nguồn có chịu được tải đỉnh (2.2A - 2.5A) không. Nguồn yếu sẽ làm camera chập chờn khi bật hồng ngoại ban đêm.

• Dải điện áp đầu vào: Ưu tiên loại có dải áp rộng 110V-240V. Điều này giúp camera bền bỉ hơn ở những khu vực điện lưới không ổn định (vùng nông thôn, xa trạm biến áp).

3. Khi nào KHÔNG nên sử dụng?

• Camera PTZ cỡ lớn: Với các dòng camera Speed Dome quay quét lớn có sấy, dòng khởi động có thể vượt quá 2.5A, bạn nên dùng nguồn rời chuyên dụng công suất lớn hơn (12V-3A hoặc 5A).

• Hệ thống dùng nguồn tổng: Nếu bạn đã thiết kế đi dây về trung tâm để dùng nguồn tổ ong tổng (Centralized Power Supply), thì bạn chỉ cần mua hộp kỹ thuật rỗng (không mạch) để tiết kiệm chi phí.

Nhìn chung, Hộp kĩ thuật liền nguồn 12V-2A không chỉ là một hộp nối dây, mà là một giải pháp cấp nguồn chuyên nghiệp. Việc đầu tư vào phụ kiện này giúp hệ thống camera hoạt động ổn định, bền bỉ, đồng thời nâng cao hình ảnh chuyên nghiệp của đơn vị thi công. Đây là khoản đầu tư nhỏ nhưng mang lại giá trị lớn về lâu dài. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
