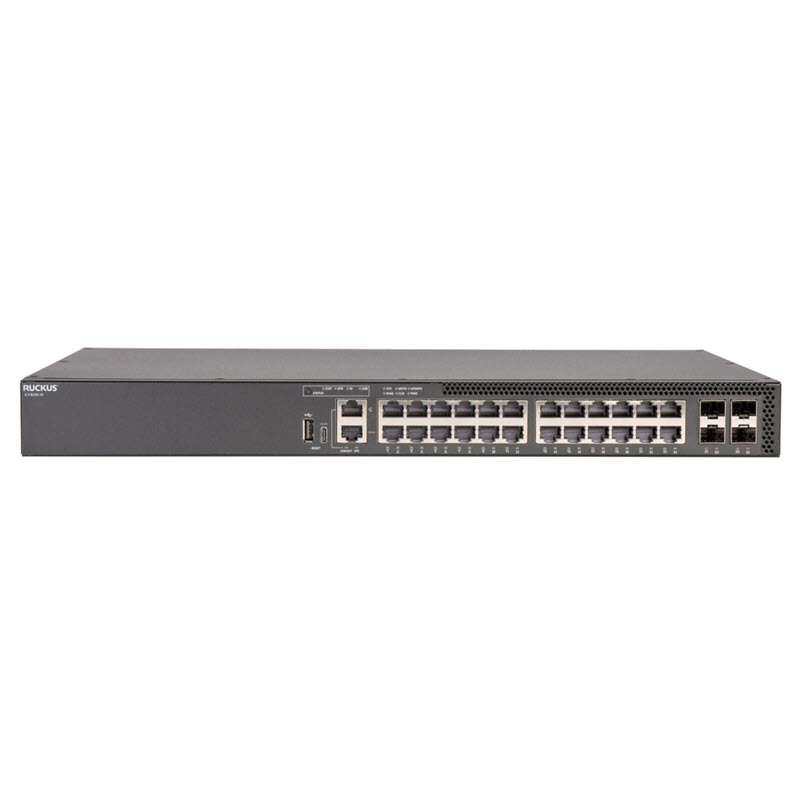

Switch mạng 24 cổng Ruckus ICX8200-24P

Thị trường thiết bị chuyển mạch biên doanh nghiệp (Enterprise Campus Access Switching) đang trải qua giai đoạn chuyển dịch hạ tầng mạnh mẽ nhằm bắt kịp lưu lượng bùng nổ từ chuẩn Wi-Fi 6E/7, hệ thống IoT công nghiệp và truyền dẫn video 4K/8K. Các văn phòng tập đoàn, trung tâm y tế, khách sạn cao cấp và trường học đòi hỏi thiết bị chuyển mạch không chỉ cấp nguồn PoE mạnh mẽ mà còn phải tích hợp các cổng Uplink/Stacking tốc độ siêu cao lên đến 25 GbE để xóa bỏ nút thắt cổ chai truyền dẫn.

Trong phân khúc thiết bị truy cập chuyển mạch thông minh, Switch mạng 24 cổng Ruckus ICX8200-24P của Thương hiệu RUCKUS® (CommScope) khẳng định vị thế dẫn đầu với băng thông chuyển mạch 248 Gb/s, ngân sách Dung lượng PoE tối đa (PoE Power Budget) 370 W, khả năng xếp chồng Stacking 1200 Gb/s và hỗ trợ đầy đủ các giao thức Layer 3, VxLAN tiên tiến trên phạm vi toàn cầu: Asia; Australia/New Zealand; EMEA; Latin America; North America.

Tính năng nổi bật

• Cổng kết nối Uplink/Stacking đột phá 25 GbE SFP28: Trang bị lên tới Số cổng 25 GbE SFP28, tối đa: 4, Số cổng 10 GbE SFP+, tối đa: 4 và Số cổng 1 GbE SFP, tối đa: 4, mở rộng băng thông tối đa về trung tâm dữ liệu.

• Ngân sách PoE+ 370W mạnh mẽ: Cung cấp nguồn điện ổn định cho toàn bộ 24 cổng RJ45 (Hỗ trợ PoE/PoE+: Có).

• Khả năng xếp chồng quy mô lớn: Ghép nối Số switch tối đa trong một Stack: 12 với Băng thông Stack tổng tối đa: 1200 Gb/s.

• Bộ tính năng Layer 3 & VRF & VxLAN toàn diện: Hỗ trợ STATIC, RIP, OSPF, VRF và overlay VxLAN.

• Giám sát mạng sâu sFlow & OpenFlow Hybrid: Hỗ trợ sFlow: Có thu thập mẫu gói tin thời gian thực và Hỗ trợ OpenFlow với Hybrid Port Mode: Có cho mạng định nghĩa bằng phần mềm SDN.

Thiết kế và chất liệu

• Khung vỏ kim loại chuẩn Rack 1U công nghiệp: Chế tác từ thép mạ kẽm chất lượng cao, tăng cường khả năng triệt tiêu nhiễu điện từ (EMI) và chống biến dạng cơ học.

• Bố trí mặt trước thông minh:

  • Cụm Số cổng 1 GbE RJ45, tối đa: 24 hỗ trợ PoE/PoE+ bố trí thành 2 hàng đối xứng, kèm đèn LED trạng thái Link/Act/PoE độc lập cho từng cổng.

  • Các khe cắm module quang đa tốc độ (Số cổng 1 GbE SFP, tối đa: 4; Số cổng 10 GbE SFP+, tối đa: 4; Số cổng 25 GbE SFP28, tối đa: 4) bố trí tách biệt ở bên phải mặt trước giúp thuận tiện đi dây nhảy quang (Fiber Patch Cord).

• Đặc tính phần cứng tích hợp: Thiết kế nguồn và quạt cố định bên trong (Hot Swap nguồn/quạt: Không; Tùy chọn nguồn dự phòng: Không), luồng khí làm mát cố định từ trước ra sau (Tùy chọn luồng khí đảo chiều: Không).

Nguyên lý hoạt động

Ruckus ICX8200-24P vận hành như một nút chuyển mạch và định tuyến phân tán tại biên mạng:

1. Chuyển tiếp gói tin tốc độ dây không tắc nghẽn: Với Dung lượng chuyển mạch tối đa 248 Gb/s, ASIC xử lý gói tin chuyển tiếp tức thì dữ liệu giữa 24 cổng Gigabit và các cổng Uplink quang tốc độ 1G/10G/25G với độ trễ micro-giây.

2. Cấp nguồn PoE+ thông minh: Tự động phát hiện và cấp điện chuẩn 802.3af/802.3at với tổng Dung lượng PoE tối đa 370 W, cho phép cấp điện đồng thời tới 24 thiết bị (Camera IP, AP Wi-Fi 6, điện thoại VoIP) mà không gây sụt áp.

3. Mô hình Xếp chồng Stacking 1200 Gb/s: Liên kết tối đa 12 switch trong một Stack qua cổng 25 GbE quang, tạo thành một hệ thống logic duy nhất sở hữu Băng thông Stack tổng tối đa 1200 Gb/s, quản lý qua 1 địa chỉ IP duy nhất.

4. Định tuyến Layer 3 & Ảo hóa mạng với VxLAN: Thiết bị xử lý trực tiếp các bảng định tuyến Hỗ trợ Layer 3 (STATIC, RIP, OSPF): Có, phân chia định tuyến ảo Hỗ trợ VRF: Có và đóng gói lưu lượng Lớp 2 qua mạng IP Lớp 3 bằng giao thức Hỗ trợ VxLAN: Có ngay tại tầng truy cập.

Lợi ích

• Loại bỏ hiện tượng nghẽn mạng băng thông cao: Các cổng Uplink 10G/25G đảm bảo đường truyền thông suốt cho các cụm AP Wi-Fi 6/7 lưu lượng lớn.

• Tiết kiệm chi phí triển khai hệ thống cáp: Cấp nguồn trực tiếp 370W qua cáp mạng RJ45, giảm thiểu chi phí lắp đặt ổ cắm và đường dây điện 220V.

• Quản trị đơn giản hóa qua kiến trúc Stack: Quản lý 12 switch như một thiết bị duy nhất, tiết kiệm thời gian cấu hình và bảo trì.

• Tiết kiệm điện năng tối ưu: Hỗ trợ EEE (Energy Efficient Ethernet): Có tự động giảm điện năng tiêu thụ trên các cổng không có lưu lượng truyền dẫn.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Dung lượng chuyển mạch tối đa 248 Gb/s cùng cổng Uplink siêu tốc 25 GbE SFP28.

• Ngân sách cấp nguồn PoE+ lớn đạt 370W, đáp ứng toàn diện cho 24 cổng 1 GbE RJ45.

• Khả năng xếp chồng Stacking lên tới 12 switch với băng thông cực đại 1200 Gb/s.

• Hỗ trợ đầy đủ các giao thức Layer 3 (STATIC, RIP, OSPF), phân vùng VRF và overlay VxLAN.

• Tích hợp tính năng tiết kiệm điện năng EEE và giám sát sFlow thời gian thực.

Nhược điểm

• Hỗ trợ 802.3bt2 (90 W PoE trên mỗi cổng): Không (chỉ hỗ trợ chuẩn PoE+ 30W).

• Tùy chọn nguồn dự phòng: Không và Hot Swap nguồn/quạt: Không.

• Hỗ trợ Campus Fabric Technology: Không, Hỗ trợ MACsec: Không, Hỗ trợ BGP: Không, Hỗ trợ IPsec VPN: Không, Tùy chọn luồng khí đảo chiều: Không và Hỗ trợ Multi Chassis Trunking (MCT): Không.

Hướng dẫn sử dụng

* Lắp đặt tủ rack và cấp nguồn hệ thống

1. Sử dụng tai rack đi kèm cố định switch vào khung tủ rack tiêu chuẩn 19 inch 1U.

2. Cắm dây nguồn AC vào mặt sau thiết bị; quan sát đèn LED nguồn ở mặt trước sáng ổn định để đảm bảo hệ thống hoàn tất quá trình tự kiểm tra phần cứng.

* Kết nối và sử dụng cấp nguồn PoE+

1. Cắm cáp mạng RJ45 từ 24 cổng mặt trước tới các bộ phát Wi-Fi, camera an ninh hoặc điện thoại VoIP.

2. Switch sẽ tự động nhận diện thiết bị chuẩn 802.3af/at và cấp nguồn an toàn trong phạm vi ngân sách Dung lượng PoE tối đa 370 W.

* Cấu hình cổng uplink 10GbE / 25GbE & xếp chồng Stacking

1. Cắm module quang SFP+ (10 GbE) hoặc SFP28 (25 GbE) vào các khe cắm chuyên dụng để thiết lập đường truyền Uplink tốc độ cao về switch lõi.

2. Để xếp chồng, kết nối cáp Direct Attach Copper (DAC) giữa các cổng Stacking của tối đa 12 switch và kích hoạt tính năng Stacking qua dòng lệnh CLI để đạt Băng thông Stack tổng tối đa 1200 Gb/s.

* Thiết lập định tuyến Layer 3, VRF và sFlow

1. Truy cập giao diện dòng lệnh CLI (qua cổng Console RJ45/USB).

2. Kích hoạt tính năng định tuyến L3 bằng lệnh cấu hình các giao thức STATIC, RIP hoặc OSPF.

3. Phân tách bảng định tuyến cô lập bằng cách tạo các thực thể VRF, cấu hình overlay VxLAN và bật tính năng sFlow để gửi dữ liệu phân tích mạng về máy chủ giám sát.

Lưu ý khi sử dụng

• Tránh vượt quá tổng ngân sách nguồn 370W: Cần tính toán tổng mức tiêu thụ PoE của 24 thiết bị cắm vào để không vượt quá ngưỡng 370W của bộ nguồn.

• Không sử dụng cho thiết bị yêu cầu PoE++ 90W (802.3bt2): Do Hỗ trợ 802.3bt2: Không, tránh kết nối các thiết bị PTZ camera hoặc đèn PoE công suất lớn đòi hỏi nguồn trên 30W/cổng.

• Đảm bảo môi trường thông gió tốt: Vì thiết bị Hot Swap nguồn/quạt: Không và Tùy chọn luồng khí đảo chiều: Không, cần giữ khoảng trống làm mát mặt trước và sau switch trong tủ rack.

Chia sẻ cảm nhận cá nhân

• Anh Minh, Bắc Giang chia sẻ rằng: "Tốc độ chuyển tiếp gói tin của hệ thống cực kỳ mượt mà. Nhờ cổng Uplink 25 GbE kết nối trực tiếp về Core Switch, hiện tượng nghẽn dữ liệu trong các khung giờ cao điểm sinh viên truy cập đồng thời hoàn toàn biến mất. Ngân sách PoE 370W cấp điện ổn định cho tất cả AP hoạt động hết công suất mà nhiệt độ thân máy vẫn duy trì ở mức an toàn. Tính năng sFlow giúp quản trị viên nắm bắt tức thì các lưu lượng bất thường trong mạng nội bộ."

Đánh giá chung về sản phẩm

Switch mạng 24 cổng Ruckus ICX8200-24P là giải pháp chuyển mạch lớp truy cập tối ưu hàng đầu cho doanh nghiệp thế hệ mới. Sự hội tụ của Dung lượng chuyển mạch 248 Gb/s, cổng Uplink 25 GbE SFP28, ngân sách PoE 370 W, khả năng Stack 12 switch (1200 Gb/s) cùng bộ tính năng Layer 3/VRF/VxLAN mang lại hiệu năng đỉnh cao, tính linh hoạt và khả năng bảo toàn vốn đầu tư dài hạn cho hạ tầng CNTT.

Lời khuyên lựa chọn sản phẩm phù hợp

• Doanh nghiệp, khách sạn, trường học, bệnh viện: Lựa chọn hoàn hảo để làm switch tầng truy cập (Access Switch), cấp nguồn cho hệ thống Access Point Wi-Fi 6/7 và camera giám sát.

• Hệ thống mạng cần mở rộng băng thông Uplink 25G: Rất nên đầu tư nhờ sẵn có 4 cổng SFP28 25GbE tốc độ cao.

• Trung tâm dữ liệu cần nguồn phụ Hot-Swap hoặc PoE++ 90W: Nên cân nhắc các dòng cao cấp hơn như ICX 7850 hoặc ICX 8200-48ZP.

• Hộ gia đình hoặc văn phòng rất nhỏ (dưới 5 thiết bị): Không khuyến nghị do chi phí thiết bị doanh nghiệp cao và dư thừa năng lực Stacking/L3.

Nhìn chung, Switch mạng 24 cổng Ruckus ICX8200-24P là cỗ máy chuyển mạch uy lực, định hình tiêu chuẩn mới cho phân khúc Access Switch doanh nghiệp. Bằng việc kết hợp giữa khả năng cấp nguồn PoE+ 370W bền bỉ, thông lượng 248 Gb/s mạnh mẽ và khả năng sẵn sàng cho chuẩn kết nối 25 GbE, Ruckus ICX8200-24P chính là điểm tựa vững chắc cho sự phát triển bền vững của hạ tầng số trong mọi tổ chức. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
