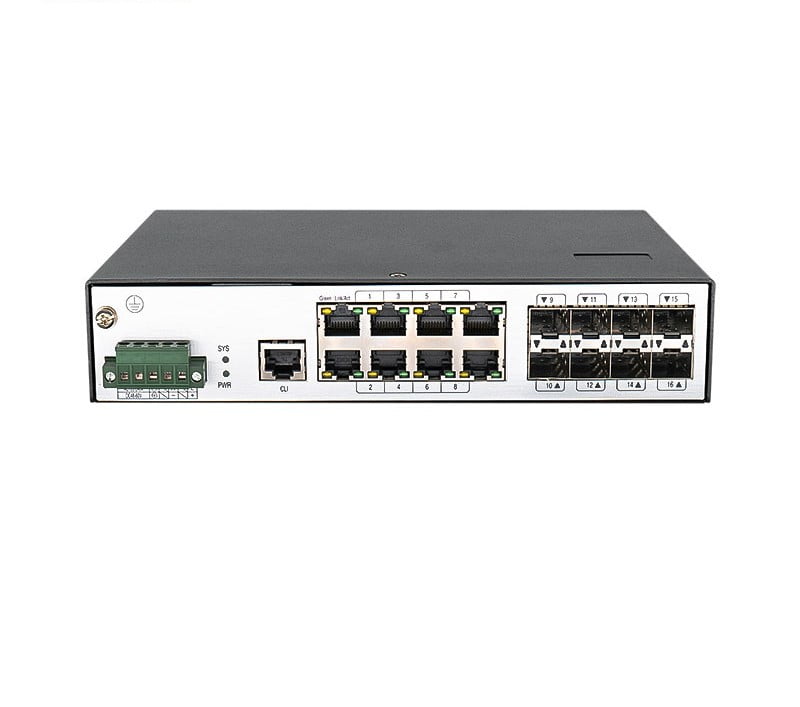

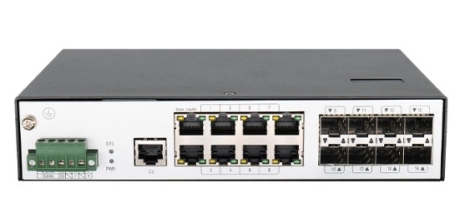

Switch mạng BDCOM IES2000-TU8S8T

Trong kiến trúc mạng công nghiệp và các hệ thống điều khiển IIoT (Industrial Internet of Things), phân khúc thiết bị chuyển mạch biên luôn đòi hỏi sự kiên cố cơ lý vượt xa các tiêu chuẩn thương mại. Thực địa tại các trạm biến áp, mỏ khai khoáng, nhà xưởng tự động hóa hay các hộp kỹ thuật lộ thiên ngoài trời luôn đối mặt với rủi ro sốc nhiệt, độ ẩm cao, bụi bẩn và dao động điện áp lưới cực đoan. Sự ổn định của dòng dữ liệu từ các cảm biến, bộ điều khiển PLC hay camera giám sát biên phụ thuộc hoàn toàn vào năng lực chịu đựng của thiết bị chuyển mạch tại thực địa.

Thị trường Switch công nghiệp trước đây vốn bị độc quyền bởi các giải pháp đắt đỏ từ các thương hiệu Âu Mỹ. Sự xuất hiện của dải sản phẩm tinh giản, tối ưu hóa mật độ cổng quang và đồng độc lập của BDCOM đã mở ra một chương mới. Giải pháp này giúp các kỹ sư hạ tầng dễ dàng thiết lập mạng phân phối Gigabit bền bỉ, đáp ứng xu hướng số hóa hạ tầng công nghiệp với mức chi phí đầu tư tối ưu, đảm bảo dòng trích xuất dữ liệu không bị thắt nút cổ châu tại biên.

Dòng sản phẩm Switch mạng BDCOM IES2000-TU8S8T là bước đi chiến lược thuộc thế hệ IES2000 Series được nghiên cứu và phát triển bởi Shanghai Baud Data Communication (BDCOM) – nhà tiên phong định hình hạ tầng viễn thông chuyên dụng cấp dự án. Tiền thân từ các dòng Switch Layer 2 thương mại vốn bị giới hạn về khả năng bảo vệ môi trường phá hủy và mật độ cổng quang nghèo nàn, BDCOM đã ứng dụng hệ điều hành độc quyền BDROS tích hợp trên nền tảng phần cứng gia cường thế hệ mới.

Trải qua các chu kỳ tối ưu vi mạch, mã model TU8S8T chính thức được cấu hình nhằm đồng bộ năng lực quản trị Layer 2+ thông minh chuyên sâu cùng khả năng dung hợp hạ tầng nguồn linh hoạt, tạo ra một thực thể chuyển mạch biên công nghiệp thích ứng cao với mọi tủ điều khiển phức tạp.

Tính năng nổi bật

BDCOM IES2000-TU8S8T khẳng định thế mạnh công nghệ thông qua các thông số trắc lượng cấp độ công nghiệp vượt trội:

• Hạ tầng cổng lưỡng phương thức (Bi-directional): Trang bị song hành 8 cổng Gigabit SFP quang độc lập và 8 cổng Gigabit RJ45 đồng tốc độ đại. Kiến trúc này cho phép gom luồng mạng cáp đồng nội bộ song song với việc thiết lập các tuyến cáp quang Uplink cự ly xa về trung tâm mà không cần bộ chuyển đổi quang điện phụ.

• Hệ quản trị L2+ Managed chuyên sâu: Chạy trên nền tảng BDROS độc quyền, hỗ trợ quản lý phân vùng mạng ảo (VLAN), cấu hình cây cấu trúc liên kết mạng mạng lưới (STP/RSTP/MSTP) và các thuật toán kiểm soát băng thông nâng cao.

• Khối nguồn lai tích hợp AC/DC (Hybrid Input): Khả năng tiếp nhận dòng điện linh hoạt linh hoạt thông qua mạch nguồn tích hợp, hỗ trợ cả hai nguồn cấp AC hoặc DC mà không đòi hỏi các bộ chuyển đổi Adapter phức tạp, tối ưu hóa độ tin cậy khi liên kết với hệ thống nguồn UPS dự phòng.

• Thuật toán dự phòng vòng siêu tốc: Hỗ trợ các tính năng bảo vệ vòng mạch công nghiệp, cho phép hệ thống tự động tái cấu trúc luồng truyền khi gặp sự cố đứt cáp quang biên với thời gian hội tụ tính bằng mili-giây.

Thiết kế và chất liệu

Thiết bị định hình kết cấu cơ khí kiên cố, cấu hình riêng cho các bối cảnh gá lắp chật hẹp ngoài thực địa:

• Vỏ bọc kim loại đạt chuẩn niêm phong IP40: Khung thân chế tác từ hợp kim nhôm áp lực nguyên khối dày, bề mặt vây tản nhiệt đối lưu gợn sóng. Thiết kế không quạt (Fanless) giải nhiệt thụ động hoàn toàn, ngăn chặn hạt bụi mịn xâm nhập sâu vào bo mạch xử lý.

• Cơ chế Gá lắp Đa phương thức: Thiết kế tinh gọn (Kích thước vật lý 220 x 150 x 44 mm, trọng lượng 1kg) hỗ trợ linh hoạt kịch bản Lắp đặt DIN-rail gắn thanh gá tủ điện tiêu chuẩn hoặc half-rack trong các tủ mạng.

• Kháng chịu nhiệt độ dải rộng cực đoan: Toàn bộ hệ thống tụ điện rắn và chipset được cấu hình để duy trì hiệu năng chuyển mạch liên tục không giảm xung trong dải nhiệt độ hủy diệt từ -40 độ C ~ 85 độ C.

Nguyên lý hoạt động

Thiết bị vận hành dựa trên cơ chế chuyển mạch Store-and-Forward (Lưu trữ và chuyển tiếp) với băng thông mặt lưng đại lên đến 52Gbps và tốc độ chuyển tiếp gói tin 24Mpps. Khi gói dữ liệu từ thiết bị biên (như Camera IP hoặc PLC) đi vào cổng RJ45, bộ vi xử lý ASIC bóc tách, kiểm tra lỗi CRC và tra cứu bảng địa chỉ MAC (dung lượng 8K).

Nếu dòng truyền cần đi về trung tâm điều khiển ở cự ly hàng cây số, Switch sẽ điều hướng gói tin dứt khoát lên luồng quang Gigabit SFP thông qua module quang. Toàn bộ chu kỳ xử lý được tối ưu hóa qua bộ nhớ đệm 4Mb Buffer và hỗ trợ cấu trúc khung đại 9K Jumbo Frame, triệt tiêu hiện tượng nghẽn mạch trắc lượng khi truyền tải dữ liệu dung lượng lớn thời gian thực.

Lợi ích

• Mượt mà hóa luồng truyền dữ liệu hỗn hợp: Sự kết hợp 8 Quang / 8 Đồng đem lại khả năng mở rộng hệ thống mạng LAN cực kỳ linh hoạt, tinh giản chi phí mua thiết bị chuyển đổi quang độc lập.

• Miễn nhiễm trước rủi ro môi trường phá hủy: Kết cấu IP40 và dải nhiệt đến $85^\circ\text{C}$ giúp Switch thản nhiên hoạt động ổn định tại các tọa độ lộ thiên gắt gao mà không lo treo đơ hệ thống vi mạch.

• Tối ưu không gian và hạ tầng nguồn cấp: Thiết kế DIN-rail/half-rack song hành cùng nguồn AC/DC lai giúp kỹ sư dễ dàng bố trí thiết bị vào bất kỳ không gian hộc tủ kỹ thuật nào mà không gặp xung đột hạ tầng điện.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Mật độ cổng quang Gigabit SFP lớn (8 cổng thực thể) vượt trội so với các dòng cổng Combo của đối thủ.

• Khối nguồn tích hợp AC/DC lai cực kỳ linh hoạt cho thi công thực địa.

• Dải nhiệt độ làm việc rộng chịu nhiệt tốt và đạt chuẩn IP40 kiên cố.

• Hỗ trợ gá lắp đa hình thái DIN-rail hoặc half-rack tủ mạng thuận tiện.

Nhược điểm

• Không trang bị sẵn các cổng hỗ trợ cấp nguồn PoE/PoE+ trực tiếp qua cáp mạng mạng LAN.

• Giao diện quản trị BDROS đòi hỏi kỹ thuật viên có kiến thức nền tảng về lệnh CLI để tối ưu cấu hình sâu.

Hướng dẫn sử dụng

• Khai thác cổng quang SFP tầm xa: Cắm module quang SFP Gigabit tương thích (Single-mode hoặc Multi-mode) vào một trong 8 cổng SFP trống. Kết nối cáp quang từ thiết bị ngoại vi biên về. Truy cập giao diện quản trị Web, vào mục Port Configuration để kiểm tra trạng thái liên kết (Link Status) và cấu hình băng thông luồng truyền dứt khoát.

• Cấu hình phân vùng mạng ảo (VLAN) bảo mật: Tại mục VLAN Management, thiết lập tạo các dải VLAN ID độc lập độc lập. Gán các cổng RJ45 kết nối camera vào phân vùng VLAN an ninh và các cổng SFP uplink vào dải Trunking để cô lập hoàn toàn lưu lượng dữ liệu, bảo mật an toàn thông tin nội bộ.

Lưu ý khi sử dụng

• Cấm cắm module SFP sai dải tốc độ: Các cổng quang trên Switch được cấu hình tiêu chuẩn Gigabit (1000Mbps), tuyệt đối không cắm các module quang thế hệ cũ chuẩn 100Mbps hoặc module 10G SFP+ vào, vi xử lý sẽ từ chối nhận diện thực thể phần cứng.

• Tránh đấu nối sai cực dòng điện DC: Khi khai thác cổng nguồn DC trong khối nguồn lai, bắt buộc kỹ thuật viên phải đo kiểm tra đúng cực tính âm/dương trước khi siết tiếp điểm terminal, tránh hiện tượng xung ngược dòng gây hỏng mạch bảo vệ nguồn.

Chia sẻ cảm nhận cá nhân

• Anh Khiên, Hưng Yên chia sẻ rằng: "Vận hành thực tế tại trạm điều hành Scada của nhà máy thủy điện cho thấy BDCOM IES2000-TU8S8T thể hiện năng lực điều phối luồng dữ liệu vô cùng dứt khoát. Khả năng tản nhiệt thụ động qua khung vỏ kim loại hoạt động xuất sắc, máy chạy liên tục trong hộp kỹ thuật lộng gió gắt ban ngày mà nhiệt độ vi mạch vẫn duy trì ở ngưỡng an toàn. Việc tích hợp sẵn 8 cổng SFP quang độc lập giúp tôi dễ dàng quy hoạch cấu trúc liên kết mạng mạng lưới hình sao gom luồng từ các phân xưởng tầm xa về switch lõi trung tâm mà không sinh trễ vòng lặp dữ liệu."

Đánh giá chung về sản phẩm

Switch công nghiệp quản lý BDCOM IES2000-TU8S8T xứng đáng là một "chiến binh thực địa" thực thụ trong phân khúc Layer 2+. Thiết bị đạt điểm số cao cấp về tính đa năng của hệ thống cổng kết nối giao tiếp, độ bền bỉ trước môi trường phá hủy cơ lý dải rộng, và sự linh hoạt tối cao của hạ tầng điện năng cấp đầu vào.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hạ tầng mạng hình sao cần thu gom nhiều tuyến cáp quang tầm xa: Đây là lựa chọn đắt giá nhất nếu bạn đang triển khai mạng biên cho trạm biến áp, mỏ khai khoáng lộ thiên, hoặc hành lang an toàn ranh giới. Việc trang bị đến 8 cổng SFP quang độc lập (không phải dạng cổng vật lý chia sẻ Combo) cho phép bạn gom trực tiếp 8 tuyến cáp quang từ các phân xưởng tầm xa về switch biên này một cách dứt khoát mà không cần mua thêm bộ chuyển đổi quang điện phụ.

• Môi trường lắp đặt tủ điện, tủ kỹ thuật ngoài trời chịu nhiệt gắt: Cực kỳ phù hợp gá lắp tại các nhà xưởng cơ khí, xưởng nhiệt luyện, tháp cẩu hoặc hộp kỹ thuật lộ thiên. Thiết kế không quạt (Fanless) giải nhiệt thụ động qua vỏ nhôm đúc đạt chuẩn IP40 ngăn bụi mịn xâm nhập, giúp thiết bị vận hành liên tục 24/7 dưới dải nhiệt cực đoan -40 độ C ~ 85 độ C mà không lo treo đơ vi mạch.

• Hạ tầng nguồn cấp phức tạp hoặc chạy điện dự phòng UPS/Ắc quy: Thích hợp cho các công trình công nghiệp ưu tiên tính linh hoạt của dòng điện đầu vào. Khối nguồn lai tích hợp AC/DC cho phép kỹ sư đấu nối trực tiếp nguồn AC lưới điện hoặc nguồn DC từ hệ thống ắc quy dự phòng công nghiệp vào terminal switch mà không cần qua bộ chuyển đổi Adapter dân dụng, tối ưu độ tin cậy của hệ thống.

• Hệ thống yêu cầu quản trị Layer 2+ và bảo mật luồng truyền sâu: Lý tưởng để làm phân mạch biên cho hệ thống Scada, điều khiển PLC hoặc mạng camera IP. Hệ điều hành BDROS hỗ trợ chia phân vùng mạng ảo (VLAN), cây cấu trúc liên kết mạng mạng lưới (RSTP/MSTP) chống vòng lặp, giúp cô lập lưu lượng và bảo mật an toàn thông tin nội bộ nghiêm ngặt.

Nhìn chung, Switch mạng BDCOM IES2000-TU8S8T khẳng định giá trị cốt lõi bằng cấu hình 8 Quang / 8 Đồng mạnh mẽ, hệ quản trị L2+ BDROS dứt khoát, kết cấu vỏ IP40 chịu nhiệt -40 ~ 85 độ C kiên cố và mạch nguồn lai AC/DC thông minh. Đầu tư vào model này là phương án chiến lược mang lại sự an tâm tuyệt đối cho hạ tầng lưu lượng dữ liệu biên toàn diện của doanh nghiệp bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
