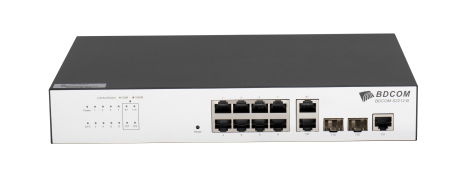

Switch mạng BDCOM L3-lite S2212-B

Thương hiệu Baud Data Communication Co., Ltd (BDCOM) từ lâu đã mark dấu ấn sâu sắc như một tượng đài công nghệ viễn thông lỳ lợm tại thị trường châu Á. Qua nhiều chu kỳ bứt phá kiến trúc bo mạch, dải sản phẩm Enterprise của hãng luôn hướng tới tối ưu hóa luồng truyền. Dòng S2200 Series ra đời đánh dấu bước tiến chiến lược nhằm phổ cập hóa hệ tính năng định tuyến lớp 3 sơ cấp và phòng tuyến an ninh phần cứng mã hóa MacSec đắt đỏ vốn trước đây là đặc quyền của phân khúc cao cấp vào các dòng Switch quang hệ hạ tầng Fast Ethernet, tối ưu hóa ngân sách vật tư cho các dự án chi nhánh biên phân tán.

Trong cấu trúc quy hoạch các nút mạng phân tán (Remote Office Nodes) và hạ tầng viễn thông Edge-to-Core hiện nay, sự cân bằng giữa chi phí vật tư và năng lực bảo mật thông tin luôn là bài toán hóc búa. Phân khúc thiết bị chuyển mạch cấu hình tinh gọn hỗ trợ định tuyến lớp 3 sơ cấp (L3-lite Managed) đang chứng kiến sự tăng trưởng vượt bậc nhằm thay thế các dòng Layer 2 phổ thông vốn thiếu tính năng an ninh mật mã phần cứng. Sự xuất hiện của Switch mạng BDCOM L3-lite S2212-B đáp ứng trọn vẹn yêu cầu gom tụ dữ liệu dứt khoát tại các biên mạng SOHO, hệ thống Voice IP, và trạm kết nối ngoại vi tầm trung.

Tính năng nổi bật

BDCOM S2212-B được trang bị hệ thống vi mạch ASIC hiệu suất cao, sở hữu ma trận cấu hình kết hợp linh hoạt:

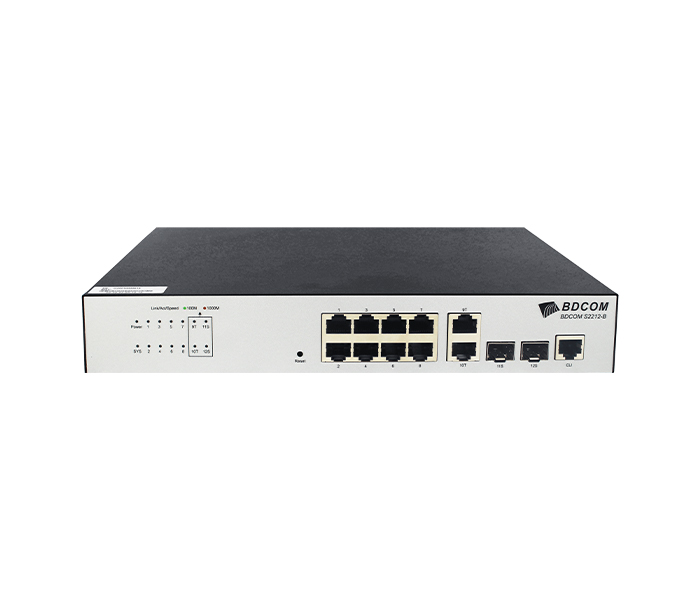

• Mật độ giao diện vật lý đa thông số: Tích hợp cụm cổng đa cấp tốc độ bao gồm 8 100M electrical ports (cổng điện Fast Ethernet), song hành cùng 2 Gigabit electrical ports và 2 ports Gigabit optical (cổng quang hình SFP 1G). Thiết bị sở hữu 1 CLI port (Console) phục vụ quản trị dòng lệnh chuyên sâu.

• Hệ sinh thái quang học bứt phá cự ly: Thiết bị hỗ trợ ma trận module quang SFP đa dạng từ các dòng đa mốt GSFP-SX-D (500m, 850nm) cho đến dải đơn mốt truyền tải vi sai tầm xa như GSFP-LX-10-D (10Km), GSFP-ZX-80-D (80Km) và đạt cực đại lên tới GSFP-ZX-120-D (120Km, 1550nm).

• Công nghệ quang đơn sợi khử nhiễu BIDI: Tương thích toàn diện hệ thống module quang đơn lõi thu phát đồng thời Single-core bidirectional (BiDi) tiết kiệm hạ tầng cáp quang như dải mã GSFP-LX-SM1310/1550 (từ 10Km, 20Km, 40Km, 80Km đến 120Km) tích hợp chuẩn chẩn đoán kỹ thuật số DDM giúp giám sát thời gian thực công suất phát quang.

Thiết kế và chất liệu

Thân vỏ hợp kim thép cán nguội xử lý tĩnh điện chống nhiễu từ gắt gao định hình phom dáng tiêu chuẩn công nghiệp:

• Kích thước cơ học quy chuẩn: Máy thiết kế theo phom dáng hình học chuẩn 1U height, hỗ trợ gá lắp cố định dứt khoát trên các tủ rack standard 19-inch.

• Hạ tầng cơ điện năng lượng: Hệ mạch cấp nguồn tích hợp thích ứng dải điện lưới Equipped with power supply AC220V (100V-240V, 50Hz±10%), vận hành siêu tiết kiệm điện với thông số công suất cực thấp.

• Kiến trúc không quạt tĩnh lặng (Fanless): Thiết bị bứt phá cơ lý tối cao nhờ thiết kế no fan (0 quạt tản nhiệt / 0 dBA), loại bỏ hoàn toàn tiếng ồn cơ học, vận hành bền bỉ trong dải nhiệt độ ngặt nghèo -10℃ đến 50℃ và độ ẩm 10%-90% non-condensing, đẩy tuổi thọ linh kiện vượt dải MTBF > 200,000 giờ liên tục.

Nguyên lý hoạt động

Thiết bị vận hành dựa trên cơ chế cấu trúc chuyển tiếp lưu trữ Forwarding mode Store-forward lớp 3 sơ cấp. Luồng dữ liệu khi đi vào qua 8 giao diện cổng điện Fast Ethernet sẽ được ghi nhận tạm thời vào khối bộ nhớ đệm vi sai nội bộ để chip xử lý ASIC thực thi thuật toán kiểm tra lỗi CRC cấu trúc.

After xác thực tính toàn vẹn của gói tin, hệ thống đối chiếu bảng địa chỉ MAC 16K, áp bộ mã lọc Layer 2, Layer 3, Layer 4 ACL (IPv4, IPv6, VLAN ACL) để phân loại và tái đánh dấu ưu tiên 802.1P/DSCP priority re-marking. Dữ liệu sau đó được điều phối phân tầng qua hệ thống hàng đợi SP, WRR, SP+WRR, áp dụng cơ chế chống nghẽn mạch thông minh Tail-Drop / WRED rồi truyền tải dứt khoát ra các cổng quang SFP đường trục kết nối module quang BIDI tầm xa về Core trung tâm.

Lợi ích

• Bảo mật mã hóa lớp vật lý MacSec tuyệt đối: Ngăn chặn toàn diện các hành vi nghe lén, bóc tách gói tin vật lý trên đường truyền trục nhờ chip mã hóa 802.1AE tối tân.

• Khả năng bứt phá cự ly liên thông siêu tầng: Hệ mô-đun quang SFP đa dạng từ 10Km đến 120Km cho phép doanh nghiệp kết nối các chi nhánh phân tán tầm xa cực đại mà không cần bộ chuyển đổi lặp tín hiệu (Repeater).

• Vận hành tĩnh lặng hoàn toàn, không bám bụi bẩn: Kiến trúc Fanless triệt tiêu tiếng ồn, ngăn bụi mịn bám vào bo mạch chủ, tối ưu hóa dải chi phí bảo dưỡng vận hành lâu dài.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Phòng tuyến bảo mật mã hóa lớp vật lý MacSec 802.1AE đỉnh cao phân khúc.

• Tương thích hệ sinh thái module quang cực kỳ phong phú, bứt phá cự ly truyền tải từ 500m đến 120Km.

• Hỗ trợ đầy đủ dải định tuyến động IPv4/IPv6 chuyên sâu (RIP, OSPF) trực tiếp bằng phần cứng.

• Kiến trúc Fanless không quạt giúp máy vận hành tĩnh lặng hoàn toàn và bền bỉ.

Nhược điểm

• 8 cổng Downlink cơ sở giới hạn ở dải băng thông Fast Ethernet 100M.

• Thiết bị thuần truyền tải dữ liệu, không tích hợp mạch cấp nguồn PoE trực tiếp.

Hướng dẫn sử dụng

• Cấu hình phòng tuyến bảo mật MacSec (802.1AE) trên Cổng Quang: Truy cập giao diện quản trị dòng lệnh CLI thông qua SSH 2.0 hoặc cổng Console vật lý. Vào cấu hình giao diện cổng quang SFP (interface gigabitethernet 0/11). Kích hoạt tính năng bảo mật phần cứng bằng lệnh macsec. Thiết lập các khóa xác thực mật mã pre-shared key giữa hai đầu thiết bị chuyển mạch BDCOM kết nối với nhau. Toàn bộ gói tin lưu chuyển qua module quang BIDI sẽ lập tức được mã hóa thời gian thực bằng phần cứng, bẻ gãy mọi hành vi can thiệp trái phép từ môi trường mạng bên ngoài.

• Triển khai mạng vòng bảo vệ ERPS chống vòng lặp tự động: Vào cấu hình tính năng thông minh mạng vòng qua giao diện Browser-based WEB management hoặc CLI. Khởi tạo tính năng erps. Chỉ định dải VLAN dữ liệu và VLAN điều khiển chịu trách nhiệm giám sát mạch vòng Ring Ethernet. Thiết lập các cổng vật lý tham gia vào sơ đồ cấu trúc vòng. Sau khi cấu hình thành công, giao thức ERPS sẽ thiết lập trạng thái chặn logic thông minh để ngăn vòng lặp, và tự động mở khóa thông suốt đường truyền dự phòng với độ trễ phục hồi liên kết dưới 50ms khi xảy ra sự cố đứt cáp thực địa.

Lưu ý khi sử dụng

• Cấm cắm module quang sai bước sóng quy chuẩn ở hai đầu kết nối BIDI: Khi khai thác dòng module quang đơn lõi Single-core bidirectional (BIDI), kỹ sư bắt buộc phải gá lắp chéo cặp bước sóng. Nếu đầu đi sử dụng module TX1310/RX1550 (GSFP-LX-SM1310-10-BIDI), thì đầu đối diện bắt buộc phải lắp mã TX1550/RX1310 (GSFP-LX-SM1550-10-BIDI). Việc cắm trùng mã bước sóng ở cả hai đầu sẽ khiến luồng quang học xung đột và không thể thiết lập liên kết mạng.

• Không bít kín không gian đối lưu khí tự nhiên xung quanh vỏ thép: Do switch sử dụng kiến trúc Fanless tản nhiệt tự nhiên qua thân vỏ, kỹ sư thi công tủ rack bắt buộc phải để khoảng trống tối thiểu 1U giữa các thiết bị, tránh hiện tượng om nhiệt làm suy giảm tuổi thọ linh kiện phần cứng vĩnh viễn.

Chia sẻ cảm nhận cá nhân

• Anh Linh, Hà Nam chia sẻ rằng: "Vận hành trực tiếp thực thể BDCOM S2212-B tại các nút trạm mạng biên chi nhánh mang lại sự yên tâm tuyệt đối về tính bền bỉ cơ lý. Điểm bứt phá ấn tượng chính là sự tương thích mượt mà với dải module quang đơn sợi BIDI 40Km, giúp giảm một nửa chi phí dây cáp trục mà luồng dữ liệu vẫn đạt độ trễ tiệm cận bằng không. Hệ thống định tuyến động OSPF phân luồng rất dứt khoát, máy chạy êm ái hoàn toàn không sinh tiếng ồn."

Đánh giá chung về sản phẩm

BDCOM S2212-B xứng đáng là "pháo đài bảo mật trục biên 12 cổng lai quang/đồng" xuất sắc cấp dự án, đạt điểm số tối cao về năng lực bảo mật lớp vật lý phần cứng, độ tiết kiệm tài nguyên hạ tầng quang và khả năng phối hợp dải cự ly liên tầng cực đại.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hệ thống liên thông kết nối quang tầm xa liên phân xưởng hoặc chi nhánh phân tán (Từ 10Km đến 120Km): Đây là bối cảnh bứt phá nhất của thiết bị nhờ khả năng tương thích toàn diện với dải module quang đơn mốt chuyên dụng (GSFP-ZX-80-D, GSFP-ZX-120-D) và module đơn sợi BIDI (Single-core bidirectional). Thiết bị cho phép truyền tải dữ liệu dứt khoát về Core trung tâm từ cự ly siêu tầng mà không cần gá lắp thêm các bộ lặp tín hiệu (Repeater) đắt đỏ, đồng thời tiết kiệm một nửa chi phí lõi cáp quang trục.

• Hệ thống điện thoại VoIP và truyền hình kỹ thuật số IPTV quy mô nhỏ: Luồng thoại VoIP và tín hiệu IP Phone chỉ cần dải thông 100M ổn định. Thiết bị sở hữu tính năng Voice VLAN tự động cô lập, ưu tiên dải thông cao nhất cho luồng thoại, kết hợp thuật toán IGMP Snooping / Fast Leave giúp luồng thoại và video không bị suy hao hay trễ mạng.

• Các nút trạm mạng biên nhỏ yêu cầu phòng tuyến an ninh thông tin ngặt nghèo: Lý tưởng cho các phòng giao dịch ngân hàng chi nhánh, ki-ốt dịch vụ công hoặc trạm IoT viễn thông. Công nghệ bảo mật MacSec (802.1AE) mã hóa luồng dữ liệu thời gian thực ngay tại cổng phần cứng, chặn đứng hoàn toàn mọi nguy cơ nghe lén, bóc tách gói tin từ đường cáp trục.

• Không gian hẹp yêu cầu sự yên tĩnh vật lý tuyệt đối hoặc môi trường bụi bặm: Phân hệ tản nhiệt không quạt no fan (0 dBA) giúp máy vận hành hoàn toàn im lặng. Kiến trúc đối lưu tự nhiên này cũng ngăn chặn việc hút bụi mịn bám vào bo mạch chủ, bảo vệ linh kiện lỳ lợm trong dải nhiệt từ -10℃ đến 50℃, đẩy tuổi thọ vượt dải MTBF > 200,000 giờ.

Nhìn chung, Switch mạng BDCOM L3-lite S2212-B tái định nghĩa tiêu chuẩn switch biên tối ưu hạ tầng quang học: 8 cổng điện Fast Ethernet bền bỉ, 2 cổng Gigabit điện kết hợp cụm 2 cổng quang SFP thông suốt tầm xa cực đại 120Km, kiến trúc giải nhiệt Fanless siêu tiết kiệm điện song hành cùng phòng tuyến mã hóa phần cứng MacSec 802.1AE tối tân. Đầu tư vào giải pháp chuyển mạch thông minh này của BDCOM chính là bước đi chiến lược đem lại năng lực kết nối toàn diện và sự bảo mật kiên cố vĩnh viễn cho hạ tầng số hóa của doanh nghiệp bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
