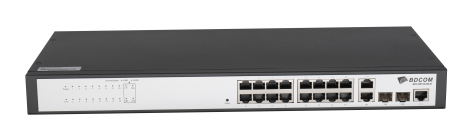

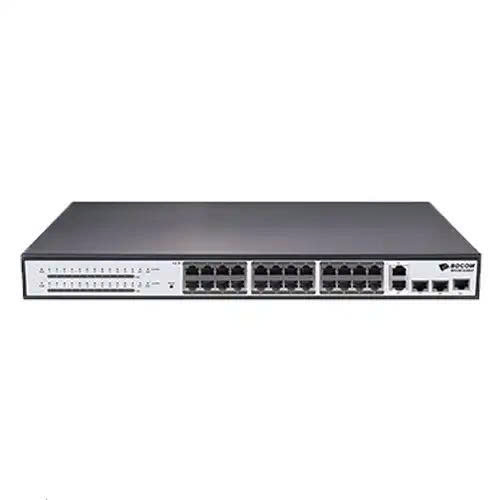

Switch mạng BDCOM L3-lite S2228-B

Trong bối cảnh quy hoạch hạ tầng viễn thông Edge-to-Core và số hóa trục biên doanh nghiệp tầm trung, phân khúc thiết bị chuyển mạch lớp 3 sơ cấp (L3-lite Managed) đang chứng kiến một sự phân hóa trắc lượng sâu sắc. Nhu cầu tối ưu hóa chi phí cho các nút mạng nhánh phụ, hệ thống IP telephony, hoặc hạ tầng truyền dẫn cự ly ngắn đòi hỏi một thực thể gom tụ lai vật lý: vừa thông suốt dải thông Fast Ethernet cho máy trạm, vừa đảm bảo đường trục quang học (Uplink) tốc độ cao. Sự bất lực của dải Layer 2 thông thường trước bài toán bảo mật lớp mã hóa vật lý và điều phối luồng đa hướng (Multicast) gắt gao đang tạo điều kiện cho các giải pháp lớp 3 sơ cấp chiếm lĩnh thứ hạng SERP tối cao trong các hồ sơ chỉ định thầu.

BDCOM (Shanghai Baud Data Communication Co., Ltd) là tượng đài công nghệ viễn thông lâu đời tại châu Á, nổi tiếng với triết lý chế tác phần cứng lỳ lợm và độ ổn định thuật toán vượt trội. Qua nhiều thế hệ bứt phá kiến trúc bo mạch, dải sản phẩm Enterprise của hãng luôn mark dấu ấn sâu sắc. Dòng S2200 Series ra đời đánh dấu bước tiến chiến lược nhằm phổ cập hóa hệ tính năng định tuyến lớp 3 sơ cấp và phòng tuyến an ninh phần cứng mã hóa MacSec đắt đỏ vốn trước đây là đặc quyền của phân khúc cao cấp vào các dòng Switch quang hệ Fast Ethernet, tối ưu hóa ngân sách vật tư cho các dự án chi nhánh biên phân tán.

Tính năng nổi bật

BDCOM S2228-B được trang bị hệ thống vi mạch ASIC thế hệ mới, bứt phá năng lực xử lý biên phân tầng dứt khoát:

• Ma trận Giao diện Kết hợp: Hợp nhất dải liên thông mật độ cao gồm 24 100M electrical ports chuyên dụng cho luồng dữ liệu thiết bị ngoại vi, phối hợp cùng 2 gigabit electrical ports và cụm 2 100/Gigabit optical ports (cổng SFP quang) bẻ gãy mọi điểm nghẽn đường trục lên Core trung tâm.

• Xử lý khối phi chặn công suất cao: Năng lực ma trận chuyển mạch nội bộ đạt mức Exchange capacity 64Gbps phối hợp cùng tốc độ chuyển tiếp gói tin thời gian thực Packet forwarding rate 14.1Mpps. Thiết bị sở hữu cấu trúc lưu trữ địa chỉ MAC 16K (hỗ trợ cấu hình tĩnh và học động dynamic learning).

• Phòng tuyến định tuyến và bảo mật lớp vật lý: Tích hợp song song giao thức IPv4/IPv6 dual stack, định tuyến tĩnh (Static routing) và định tuyến động RIP, OSPF. Đặc biệt bứt phá nhờ tính năng bảo mật mật mã hóa phần cứng lớp vật lý IEEE 802.1AE MacSec security control, phân vùng ảo hóa 4K VLAN table entries (GVRP, QinQ, Private VLAN, Voice VLAN).

Thiết kế và chất liệu

Thân vỏ hợp kim thép cán nguội xử lý tĩnh điện của switch định hình kết phom dáng hình học tiêu chuẩn công nghiệp Rackmount 1U:

• Kích thước hình học cơ sở: Thân máy sở hữu số đo tiêu chuẩn hình học Chassis size 44018044 mm, hoàn hảo để gá lắp cố định trên các Tủ rack 19-inch chuyên dụng.

• Hạ tầng cơ điện năng lượng: Hệ mạch cấp nguồn tích hợp siêu tiết kiệm điện với thông số công suất cực thấp Power consumption ＜15W. Mạch máy tương thích dải điện lưới rộng AC: 100V-240V, 50Hz±10%.

• Chỉ số bền bỉ môi trường: Thiết bị bứt phá tối cao nhờ kiến trúc Fanless (Không quạt tản nhiệt / Không tiếng ồn), vận hành lỳ lợm trong dải nhiệt độ ngặt nghèo -10℃ đến 50℃ và độ ẩm 10%-90% non-condensing, đẩy tuổi thọ linh kiện vượt dải MTBF > 200,000 giờ liên tục.

Nguyên lý hoạt động

Thiết bị vận hành dựa trên cơ chế cấu trúc chuyển tiếp lưu trữ Forwarding mode Store-forward lớp 3 sơ cấp. Luồng dữ liệu khi đi vào qua 24 giao diện cổng điện Fast Ethernet sẽ được ghi nhận tạm thời vào khối bộ nhớ đệm vi sai nội bộ để chip xử lý ASIC thực thi thuật toán kiểm tra lỗi CRC cấu trúc.

After xác thực tính toàn vẹn của gói tin, hệ thống đối chiếu bảng địa chỉ MAC 16K, áp bộ mã lọc Layer 2, Layer 3, Layer 4 ACL (IPv4, IPv6, VLAN ACL) để phân loại và tái đánh dấu ưu tiên 802.1P/DSCP priority re-marking. Dữ liệu sau đó được điều phối phân tầng qua hệ thống hàng đợi SP, WRR, SP+WRR, áp dụng cơ chế chống nghẽn mạch thông minh Tail-Drop / WRED rồi truyền tải dứt khoát ra các cổng quang SFP đường trục mà không sinh xung nhiễu vật lý.

Lợi ích

• Phòng tuyến bảo mật tuyệt đối cấp độ phần cứng: Tính năng MacSec mã hóa luồng dữ liệu ngay khi rời cổng vật lý, chặn đứng toàn diện mọi hành vi nghe lén, bóc tách gói tin của các hacker nội bộ.

• Phục hồi liên kết mạng vòng siêu tốc (Zero-Downtime): Tích hợp thuật toán bảo vệ vòng mạch cao cấp EAPS và ERPS, tự động đảo luồng dữ liệu sang đường dự phòng chỉ trong dải dưới 50ms khi xảy ra sự cố đứt cáp thực địa.

• Tối ưu hóa hệ thống Voice IP và Multicast: Tính năng Voice VLAN tự động ưu tiên dải thông cho hệ thống điện thoại văn phòng, phối hợp thuật toán IGMP Snooping / Fast Leave giúp luồng truyền hình kỹ thuật số, camera IPTV mượt mà dứt khoát.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Thông số trắc lượng	BDCOM L3-lite S2228-B	Sản phẩm khác
Kiến trúc Giao diện	24 100M + 2 GE Đồng + 2 GE Quang	24 100M + 2 Cổng Combo (Đồng/Quang)
Công suất Ma trận	Exchange capacity 64Gbps	16 Gbps
Bảo mật phần cứng	Hỗ trợ IEEE 802.1AE MacSec	Không hỗ trợ
Định tuyến nâng cao	Hỗ trợ tĩnh + RIP, OSPF	Chỉ hỗ trợ Layer 2 LAN Base
Cơ chế chống nghẽn	Hỗ trợ Tail-Drop và WRED	Chỉ hỗ trợ Tail-Drop

Ưu điểm và nhược điểm

Ưu điểm

• Phòng tuyến bảo mật mã hóa lớp vật lý MacSec 802.1AE đỉnh cao phân khúc.

• Hỗ trợ đầy đủ dải định tuyến động IPv4/IPv6 chuyên sâu (RIP, OSPF) trực tiếp bằng phần cứng.

• Kiến trúc Fanless không quạt giúp máy vận hành tĩnh lặng hoàn toàn 0 dBA và bền bỉ.

• Điện năng tiêu thụ cực thấp (dưới 15W), tối ưu hóa cấu trúc vận hành xanh.

Nhược điểm

• 24 cổng Downlink cơ sở giới hạn ở dải băng thông Fast Ethernet 100M, không phải Gigabit toàn phần.

• Thiết bị thuần truyền tải dữ liệu, không hỗ trợ cấp nguồn PoE trực tiếp trên các cổng điện.

Hướng dẫn sử dụng

• Cấu hình phòng tuyến bảo mật MacSec (802.1AE): Truy cập giao diện quản trị dòng lệnh CLI thông qua SSH 2.0 hoặc cổng Console. Vào cấu hình giao diện cổng quang SFP kết nối đường trục. Kích hoạt tính năng bảo mật phần cứng bằng lệnh macsec. Thiết lập các khóa xác thực mật mã pre-shared key giữa hai đầu thiết bị chuyển mạch BDCOM kết nối với nhau. Toàn bộ gói tin lưu chuyển qua đường truyền quang này sẽ lập tức được mã hóa thời gian thực bằng phần cứng, bẻ gãy mọi hành vi can thiệp trái phép.

• Triển khai mạng vòng bảo vệ ERPS chống vòng lặp tự động: Vào cấu hình tính năng thông minh mạng vòng qua giao diện Browser-based WEB management hoặc CLI. Khởi tạo tính năng erps. Chỉ định dải VLAN dữ liệu và VLAN điều khiển chịu trách nhiệm giám sát mạch vòng Ring Ethernet. Thiết lập các cổng vật lý tham gia vào sơ đồ cấu trúc vòng. Sau khi cấu hình thành công, giao thức ERPS sẽ thiết lập trạng thái chặn logic thông minh để ngăn vòng lặp, và tự động mở khóa thông suốt đường truyền dự phòng với độ trễ phục hồi liên kết dưới 50ms khi xảy ra sự cố đứt cáp thực địa.

Lưu ý khi sử dụng

• Không đặt thiết bị trong không gian hoàn toàn bít kín đối lưu: Do switch sử dụng kiến trúc Fanless, nhiệt lượng hệ thống sẽ tỏa ra trực tiếp qua bề mặt khung vỏ thép hợp kim. Kỹ sư bắt buộc phải để khoảng cách thông thoáng 1U hoặc khe hở tự nhiên giữa các thiết bị trong tủ rack 19-inch, cấm bít kín các khe đối lưu không khí xung quanh thân vỏ.

• Tránh vận hành thiết bị vượt ngưỡng độ ẩm quy chuẩn: Đảm bảo duy trì môi trường vận hành trong dải độ ẩm 10%-90% non-condensing (không ngưng tụ sương). Việc gá lắp switch trong môi trường độ ẩm quá cao, phòng máy không có hệ thống hút ẩm sẽ sinh hiện tượng ngưng tụ hơi nước trên bo mạch chủ, gây chập cháy và phá hủy cấu trúc vi mạch vĩnh viễn.

Chia sẻ cảm nhận cá nhân

• Chị Hoa, Hải Phòng chia sẻ rằng: "Vận hành trực tiếp thực thể BDCOM S2228-B tại các nút mạng chi nhánh mang lại sự hài lòng rất lớn về tính lỳ lợm phần cứng. Điểm bứt phá ấn tượng chính là sự tĩnh lặng tuyệt đối không một tiếng động của kiến trúc Fanless kết hợp đồng bộ cùng năng lực xử lý ma trận Backplane khổng lồ 64Gbps. Bảng định tuyến động OSPF phản hồi thời gian thực dứt khoát, luồng dữ liệu mã hóa MacSec truyền tải ổn định mà không hề gây suy giảm dải thông thực tế."

Đánh giá chung về sản phẩm

BDCOM S2228-B là "pháo đài bảo mật trục biên tĩnh lặng tiết kiệm điện" xuất sắc cấp dự án, đạt điểm số tối cao về năng lực bảo mật lớp vật lý phần cứng, độ tiết kiệm điện năng và khả năng điều phối phân tầng linh hoạt.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hệ thống điện thoại VoIP và truyền hình kỹ thuật số IPTV doanh nghiệp: Đây là bối cảnh ứng dụng thực tế xuất sắc nhất của thiết bị. Luồng thoại VoIP và tín hiệu IP Phone chỉ cần dải thông 100M ổn định. Tính năng Voice VLAN của switch sẽ tự động tách biệt, gán quyền ưu tiên cao nhất cho luồng thoại thông suốt, kết hợp giao thức IGMP Snooping / Fast Leave điều phối luồng Multicast IPTV mượt mà, không gián đoạn.

• Các nút mạng chi nhánh, phòng giao dịch bảo mật quy mô nhỏ: Lý tưởng cho các đại lý, điểm giao dịch, trường học hoặc lớp học nơi ma trận máy trạm chỉ cần kết nối internet cơ bản. Phòng tuyến bảo mật phần cứng MacSec (802.1AE) tiến hành mã hóa dòng dữ liệu ngay tại cổng vật lý, chặn đứng hoàn toàn các hành vi câu dây nghe lén, bảo mật dữ liệu tuyệt đối từ môi trường nội bộ.

• Không gian làm việc hẹp yêu cầu sự yên tĩnh vật lý tuyệt đối: Phân hệ tản nhiệt không quạt Fanless (0 dBA) giúp thiết bị vận hành hoàn toàn im lặng, cực kỳ thích hợp đặt trực tiếp bên trong phòng làm việc, gá lắp trong tủ kỹ thuật nhỏ tại văn phòng, phòng thu âm hoặc quầy dịch vụ công cộng mà không gây tiếng ồn khó chịu, đồng thời không hút bụi bẩn bám vào vi mạch chủ.

• Hạ tầng mạng biên cần chạy các giao thức định tuyến động tầm trung: Khác với các dòng Switch Fast Ethernet thông thường chỉ hỗ trợ lớp Layer 2 cơ sở, BDCOM S2228-B bứt phá hơn khi chạy được đầy đủ các giao thức định tuyến động RIP, OSPF (IPv4/IPv6 dual stack). Thiết bị cho phép điều phối các phân vùng mạng LAN ảo nội bộ một cách dứt khoát trực tiếp tại nút biên trước khi truyền tải về lõi mạng trung tâm.

Nhìn chung, Switch mạng BDCOM L3-lite S2228-B tái định nghĩa tiêu chuẩn switch biên tối ưu chi phí: 24 cổng điện Fast Ethernet bền bỉ, cụm cổng Uplink Gigabit lai đồng/quang thông suốt tầm xa, kiến trúc giải nhiệt Fanless siêu tiết kiệm điện song hành cùng phòng tuyến mã hóa phần cứng MacSec 802.1AE tối tân. Đầu tư vào giải pháp chuyển mạch thông minh này của BDCOM chính là bước đi chiến lược đem lại năng lực kết nối toàn diện và sự bảo mật kiên cố vĩnh viễn cho hạ tầng số hóa của doanh nghiệp bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
