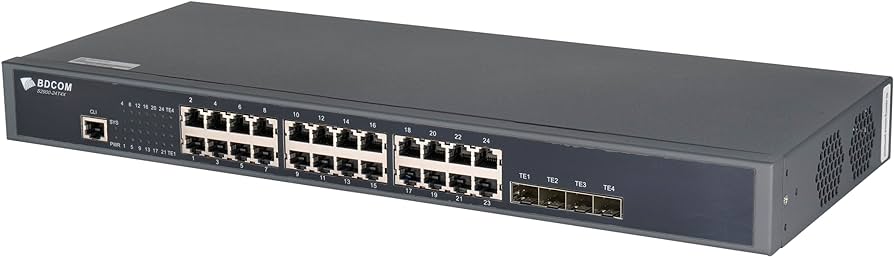

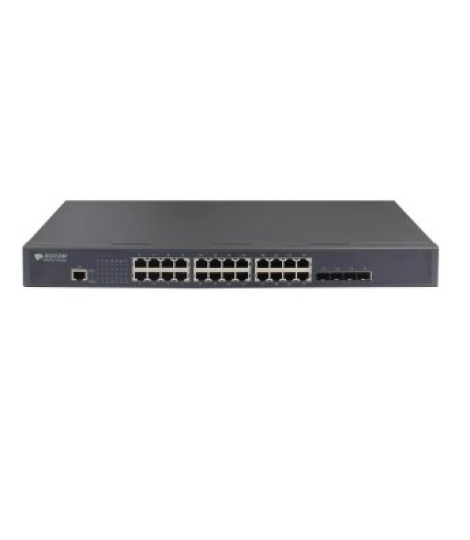

Switch mạng BDCOM L3-lite S2900-24T4X-2DC

Trong kiến trúc thiết kế hạ tầng viễn thông công nghiệp và các trạm biên (Edge Network) hiện đại, phân khúc thiết bị chuyển mạch quản trị Layer 3-lite đang chứng kiến cuộc đua trắc lượng gắt gao. Nhu cầu mật độ nút mạng tầm trung (24 cổng) hoạt động trong môi trường đòi hỏi sự tĩnh lặng vật lý tuyệt đối và hệ năng lượng một chiều kiên cố đang trở thành tiêu chuẩn bắt buộc. Các tổng thầu dự án hiện nay luôn ưu tiên tìm kiếm giải pháp trục biên tích hợp nguồn một chiều kép chạy song hành để bảo toàn năng lượng liên tục (Zero-Downtime), triệt tiêu hoàn toàn rủi ro gián đoạn luồng truyền dữ liệu cốt lõi.

BDCOM (Shanghai Baud Data Communication Co., Ltd) từ lâu đã khẳng định vị thế tượng đài công nghệ bất khả xâm phạm về tính lỳ lợm phần cứng và độ ổn định thuật toán tại châu Á. Trải qua nhiều thế hệ tiến hóa kiến trúc bo mạch, các dải Switch Enterprise của hãng luôn mark dấu ấn sâu sắc trong lòng giới kỹ nghệ viễn thông.

Dòng S2900 Series ra đời chính là bước đi chiến lược nhằm phổ cập dải tính năng định tuyến lớp 3 sơ cấp và kiến trúc nguồn kép vốn là đặc quyền đắt đỏ của phân khúc cao cấp vào một thiết bị tối ưu chi phí. Mã sản phẩm Switch mạng BDCOM L3-lite S2900-24T4X-2DC kế thừa trọn vẹn triết lý đó, đánh dấu bước tiến bứt phá khi hợp nhất thành công phân hệ tản nhiệt không quạt (Fanless) tĩnh lặng tuyệt đối cùng hệ nguồn một chiều kép dự phòng kiên cố.

Tính năng nổi bật

BDCOM S2900-24T4X-2DC sở hữu ma trận thông số kỹ thuật tối tân tối ưu hóa năng lực chuyển mạch biên phân tầng dứt khoát:

• Mật độ cổng và hạ tầng quang hệ: Trang bị 24 cổng điện GE TX phục vụ kết nối cáp đồng cơ sở, phối hợp dứt khoát cùng cụm 4 cổng Uplink siêu tốc 10GE/GE SFP+ bẻ gãy mọi điểm nghẽn đường trục. Thiết bị tích hợp sẵn 1 cổng Console(RJ45) chuyên dụng cho quản trị CLI.

• Năng lực xử lý phi chặn mạnh mẽ: Khai thác công suất bo mạch đạt ngưỡng Backplane 128 Gbps cùng tốc độ định tuyến gói tin thời gian thực Forwarding rate 96 Mpps with 64 bytes. Dung lượng bảng địa chỉ MAC 16K kết hợp cùng bộ đệm Buffer size 1.5MB bảo chứng cho sự thông suốt luồng tải đỉnh.

• Định tuyến L3-lite thông minh: Hỗ trợ khởi tạo lên đến 64 Interface vlan và quản trị bảng cấu hình Routing table 512 dòng lệnh, cho phép truyền tải mượt mà các gói tin dải đại Jumbo frame 9K trực tiếp bằng phần cứng ASIC.

Thiết kế và chất liệu

Thiết bị định hình phom dáng hình học công nghiệp cứng cáp với độ tinh xảo cơ lý cực cao:

• Kích thước cơ học tinh gọn: Thân máy sở hữu số đo tiêu chuẩn Chassis Dimensions 440x180x44 mm (Chiều cao 1U), trọng lượng tịnh siêu nhẹ đạt Weight 2.6 KG (empty). Khi đóng gói hoàn chỉnh, Package Dimensions đạt 500x320x80 mm với tổng trọng lượng kiện hàng Weight 3.9 KG.

• Phân hệ nguồn đôi kiên cố 2DC: Khung gầm tích hợp sẵn cấu trúc Dual Power Slots với cấu hình 2DC một chiều (dải điện áp đầu vào chuyên dụng DC: 36V-72V, tổng công suất 45W). Mức tiêu hao năng lượng tối ưu: không tải Power consumption no-load < 22W và tải toàn phần full-load 35W, phát sinh lượng nhiệt lượng đạt ngưỡng Total output BTU 152.58.

• Kiến trúc tĩnh lặng tuyệt đối (Fanless): Bứt phá hoàn toàn với thông số Fan number / Noise@25°C = 0 (Không quạt tản nhiệt / Không tiếng ồn). Thiết bị tản nhiệt hoàn toàn qua lớp vỏ thép giáp tĩnh điện xử lý hình học đối lưu, đẩy tuổi thọ linh kiện vượt dải MTBF > 200,000 giờ liên tục.

Nguyên lý hoạt động

Thiết bị vận hành dựa trên cơ chế cấu trúc chuyển tiếp lưu trữ Forwarding mode Store-forward lớp 3 sơ cấp dưới nền tảng năng lượng một chiều DC ổn định. Khi gói tin đi vào qua giao diện cổng điện GE TX, dữ liệu được ghi nhận tạm thời vào chip nhớ DRAM 256MB và chip bộ nhớ Flash 16MB để bộ xử lý vi sai kiểm tra lỗi CRC cấu trúc. Sau khi xác thực tính toàn vẹn, vi mạch ASIC đối chiếu bảng địa chỉ MAC, áp bộ mã lọc ACL ngặt nghèo để phân loại VLAN rồi chuyển tiếp dứt khoát ra cụm 4 cổng Uplink quang học 10G SFP+ mà không sinh xung rác làm nghẽn Core trung tâm.

Lợi ích

• Sự tương thích hoàn hảo với hệ nguồn DC công nghiệp: Kết nối trực tiếp vào tủ nguồn tập trung hoặc hệ thống ắc quy dự phòng của trạm viễn thông, loại bỏ hoàn toàn hao phí điện năng của bộ kích điện Inverter cồng kềnh.

• Vận hành tĩnh lặng hoàn toàn, không bụi bặm: Phân hệ Fanless (0 dBA) triệt tiêu vĩnh viễn tiếng ồn cơ học, ngăn chặn việc hút bụi bẩn vào bo mạch, lý tưởng cho không gian làm việc hoặc tủ kỹ thuật đặt tại văn phòng hẹp.

• Hạ tầng đường trục dải thông quang học siêu mượt mà: 4 cổng Uplink 10G SFP+ bẻ gãy mọi điểm nghẽn cổ chai vật lý khi ma trận dữ liệu doanh nghiệp đổ về trung tâm dữ liệu.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Cấu hình nguồn một chiều kép 2DC tích hợp mang lại độ an toàn cơ điện tối cao.

• Phân hệ tản nhiệt không quạt Fanless độc đáo giúp thiết bị vận hành 0 dBA tĩnh lặng hoàn toàn.

• Tốc độ định tuyến gói tin 96 Mpps xử lý dứt khoát hoàn toàn bằng phần cứng vi sai ASIC.

• Tuổi thọ linh kiện vượt trội với chỉ số MTBF hơn 200,000 giờ liên tục.

Nhược điểm

• Thiết bị thuần túy dữ liệu, không hỗ trợ mạch cấp nguồn PoE vật lý trực tiếp trên các cổng cơ sở.

• Cấu hình CLI dòng lệnh chuyên sâu đòi hỏi nhân sự quản trị phải có kiến thức chuyên môn kỹ thuật.

Hướng dẫn sử dụng

• Thiết lập định tuyến tĩnh L3-lite (Static Routing): Vào menu cấu hình giao thức lớp 3 của switch thông qua cổng Console hoặc SSH. Khởi tạo các giao diện gateway ảo SVI cho các VLAN hệ thống (tối đa 64 VLAN). Sử dụng dòng lệnh quản trị để thiết lập các tuyến đường tĩnh (Static Route) chỉ định luồng truyền dữ liệu giữa các phân khu mạng ảo nội bộ. Hệ thống phần cứng ASIC sẽ tự động bóc tách và thông suốt luồng thông tin một cách mượt mà trực tiếp tại biên mạng LAN.

• Cấu hình liên thông luồng mạng qua cụm 4 cổng 10G Uplink SFP+: Kết nối các module quang 10G SFP+ tương thích vào các giao diện Uplink. Kích hoạt dải băng thông 10G trên các cổng mạng tương ứng thông qua CLI. Thực hiện cấu hình tổng hợp đường truyền (LACP 802.3ad) để gộp dòng truyền tải, tạo ra một ống dẫn dữ liệu đại băng thông dứt khoát kết nối trực tiếp lên tầng Switch Core trung tâm dữ liệu.

Lưu ý khi sử dụng

• Tuyệt đối cấm đấu nối ngược cực nguồn một chiều DC: Khi thao tác kết nối dây nguồn vật lý vào khối nguồn 2DC của thiết bị, kỹ sư phải kiểm tra ngặt nghèo cực tính Dương (+) và Âm (-) của đường dây cấp điện (DC: 36V-72V). Việc đấu nối sai kỹ thuật, đấu ngược cực sẽ phá hủy vi mạch nguồn và bo mạch chủ vĩnh viễn.

• Không đặt thiết bị trong môi trường hoàn toàn bít kín đối lưu: Do thiết bị sử dụng kiến trúc tản nhiệt không quạt (Fanless), toàn bộ nhiệt lượng phát sinh (Total output BTU 152.58) sẽ tỏa ra trực tiếp qua khung gầm khung vỏ thép. Kỹ sư bắt buộc phải đảm bảo khoảng cách thông thoáng giữa các thiết bị gá lắp trong tủ rack 19-inch, không đặt chồng khít hoặc bít kín không gian đối lưu khí tự nhiên xung quanh switch.

Chia sẻ cảm nhận cá nhân

• Chị Hoài, Hưng Yên chia sẻ rằng: "Vận hành trực tiếp thực thể BDCOM 24 cổng điện sẵn nguồn một chiều kép này tại trung tâm mạng điều hành công nghiệp mang lại sự kinh ngạc lớn về hiệu năng cơ lý. Điểm ấn tượng nhất là sự tĩnh lặng tuyệt đối, thiết bị hoàn toàn không phát sinh bất kỳ tiếng động cơ học nào. Mọi luồng dữ liệu lớn được gom tụ cực kỳ mượt mà qua cụm cổng Uplink 10G siêu tốc nhờ Forwarding rate 96 Mpps mạnh mẽ mà không hề sinh hiện tượng trễ lag hay rớt gói tin."

Đánh giá chung về sản phẩm

BDCOM S2900-24T4X-2DC xứng đáng là "trạm biên nguồn một chiều kép tĩnh lặng" kiên cố cấp dự án cho mọi công trình hạ tầng công nghiệp tầm trung, đạt điểm số tuyệt đối về độ tin cậy cơ điện an toàn tối cao, tính bền bỉ vật lý và độ ổn định lâu dài.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hạ tầng viễn thông, trạm BTS ngoài trời, trạm thủy điện hoặc hầm mỏ quy mô tầm trung: Thực địa nơi nguồn lưới AC dân dụng không ổn định hoặc không có sẵn, toàn bộ hệ thống gá lắp bắt buộc phải vận hành qua hệ thống ắc quy, pin năng lượng mặt trời hoặc tủ nguồn DC tập trung. Thiết bị kết nối trực tiếp dứt khoát vào hệ nguồn một chiều công nghiệp giúp triệt tiêu hoàn toàn hao phí năng lượng qua bộ kích điện Inverter cồng kềnh.

• Môi trường yêu cầu sự tĩnh lặng tuyệt đối hoặc không gian hẹp, bụi bặm: Phân hệ tản nhiệt Fanless không quạt (0 dBA) loại bỏ hoàn toàn tiếng ồn cơ học, lý tưởng cho phòng làm việc, phòng thu âm, văn phòng hẹp hoặc các tủ kỹ thuật gá gá trực tiếp trong không gian làm việc. Kiến trúc này cũng ngăn chặn việc hút bụi bẩn bám vào bo mạch, nâng cao tuổi thọ linh kiện vượt dải MTBF > 200,000 giờ.

• Hạ tầng đòi hỏi tính sẵn sàng cơ điện tối cao, chạy liên tục (Mission-Critical / Zero-Downtime): Vị trí tủ kỹ thuật yêu cầu độ ổn định 24/7/365, phòng ngừa tuyệt đối rủi ro sập nguồn làm gián đoạn luồng mạng nội bộ. Cấu hình 2DC tích hợp sẵn với 2 nguồn một chiều hoạt động song hành Hot-swap đảm bảo trục mạng luôn thông suốt ngay cả khi một nguồn cấp điện gặp sự cố kỹ thuật.

• Mạng biên điều phối luồng thông minh cho quy mô văn phòng tầm trung: Khả năng định tuyến tĩnh lớp 3 sơ cấp (L3-lite Static Routing với bảng định tuyến 512 dòng lệnh) cho phép khởi tạo các giao diện gateway ảo SVI để thông suốt luồng dữ liệu mạng nội bộ trực tiếp trên Switch, giảm tải dung lượng đường truyền đường trục và tối ưu hóa hiệu năng xử lý cho Router tổng.

Nhìn chung, Switch mạng BDCOM L3-lite S2900-24T4X-2DC khẳng định giá trị cốt lõi bằng cấu hình định tuyến trục biên chuyên dụng tối tân: 24 cổng điện GE TX dứt khoát, 4 cổng Uplink 10G SFP+ đỉnh cao, kiến trúc tản nhiệt Fanless 0 dBA tĩnh lặng tuyệt đối và hạ tầng nguồn một chiều kép 2DC công nghiệp tối ưu độ an toàn cơ điện tối cao. Đầu tư vào giải pháp Switch Flagship dòng S2900 này của BDCOM là giải pháp chiến lược đem lại hiệu năng kết nối toàn diện và sự an tâm tuyệt đối cho hạ tầng số hóa bền vững của doanh nghiệp bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
