Trong kiến trúc quy hoạch hạ tầng số hóa doanh nghiệp và mạng trục Core đô thị hiện nay, nhu cầu gom tụ luồng dữ liệu sợi quang tầm xa từ các nút vệ tinh đang tăng trưởng gắt gao. Sự bất lực của các dòng Switch Access truyền thống trước áp lực điều phối luồng dữ liệu IP Camera Full HD/4K diện rộng, mạng lõi văn phòng và chuỗi máy chủ doanh nghiệp đang đặt ra bài toán trắc lượng hóc búa cho các kỹ sư hệ thống. Thị trường hiện đại đòi hỏi một thực thể chuyển mạch đa năng phân tầng cao cấp: vừa phải sở hữu mật độ cổng quang SFP lớn để viễn thám dứt khoát tầm xa, vừa tích hợp sẵn dải cổng Uplink quang học 10G siêu tốc và năng lực định tuyến Layer 3 toàn diện. Sự bứt phá của phân khúc L3 Managed Stackable Switch đang trở thành phòng tuyến kiên cố cấp dự án được các tổng thầu ưu tiên lựa chọn.
Thương hiệu viễn thông danh tiếng BDCOM từ lâu đã khẳng định vị thế tượng đài công nghệ bất khả xâm phạm về tính lỳ lợm của bo mạch phần cứng và độ ổn định thuật toán tại thị trường châu Á. Qua nhiều chu kỳ tiến hóa kiến trúc, các dải Switch của hãng luôn đáp ứng cấu trúc vận hành nghiêm ngặt cấp dự án quốc gia.

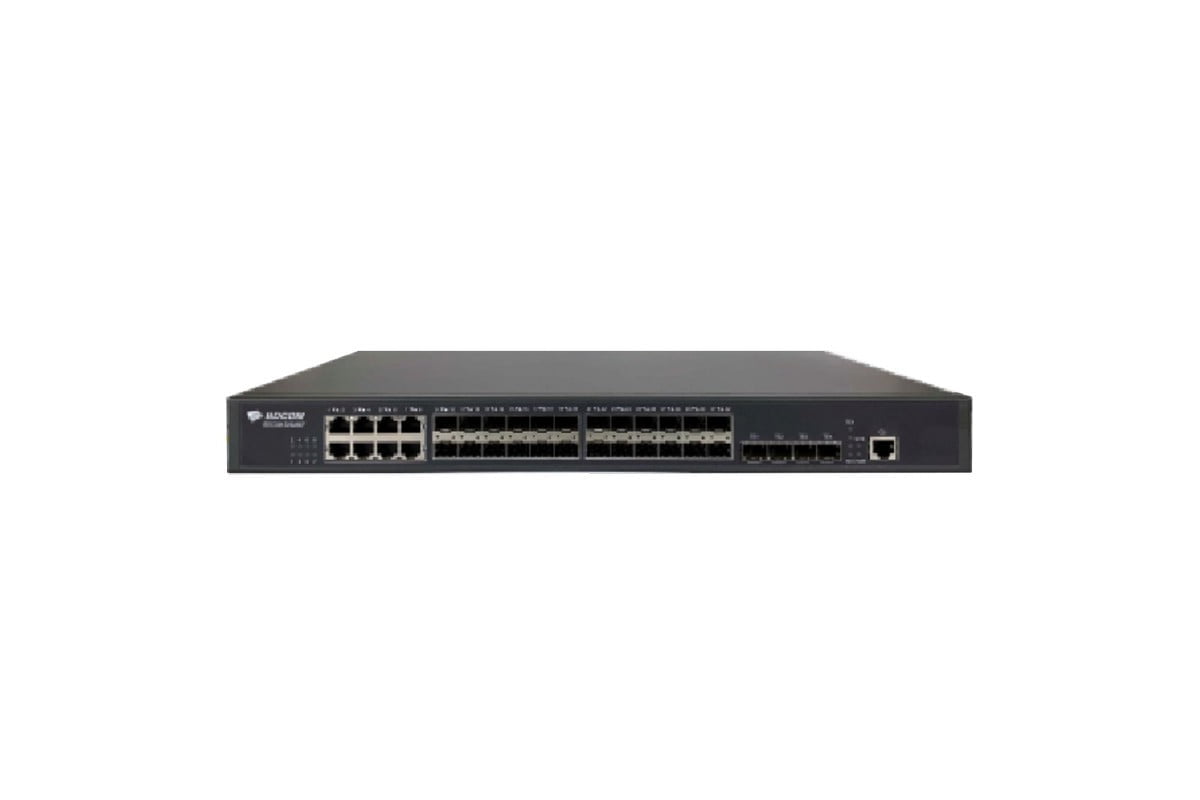

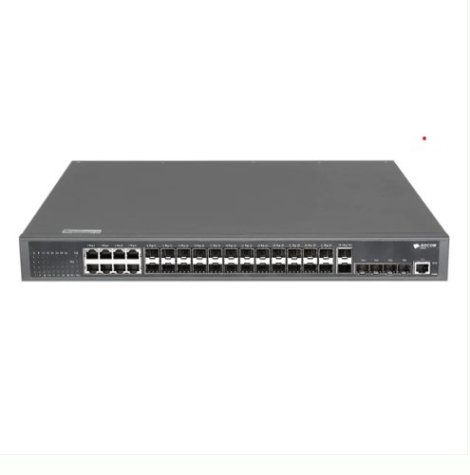

Dòng S3900 Series ra đời đánh dấu một bước tiến mang tính bản lề công nghệ quan trọng, đưa các tính năng ảo hóa xếp chồng vật lý kiên cố và cấu trúc module nguồn rút nóng Hot-swap vốn là đặc quyền số một của phân khúc viễn thông đắt đỏ vào một thiết bị tối ưu chi phí đầu tư. Mã sản phẩm Switch mạng BDCOM S3900 L3 S3900-24S8T6X chính là kết tinh hoàn hảo cho bước đi chiến lược này, mang giải pháp Core/Aggregation kiên cố đến gần hơn với mọi doanh nghiệp.
Tính năng nổi bật
BDCOM S3900-24S8T6X là thực thể chuyển mạch phân tầng thế hệ mới (L3 Managed), tích hợp cấu trúc phần cứng vi sai vượt trội để xử lý các luồng truyền tải dữ liệu mật độ cao:
-
Quang hệ lai cấu trúc mật độ lớn: Trang bị hệ thống giao diện vật lý đa năng bao gồm 24 cổng Gigabit SFP chuyên dụng cho kết nối sợi quang tầm xa, phối hợp đồng bộ với 8 cổng Gigabit RJ45 cho hạ tầng nội bộ và 6 cổng Uplink siêu tốc 10GE/GE SFP+ để giải phóng dải băng thông đường trục mạng Core.
-
Năng lực định tuyến L3 phi chặn: Sở hữu dung lượng dải thông tấm lưng Backplane lên đến 216 Gbps cùng tốc độ chuyển tiếp gói tin vi sai Taxa de Encaminhamento đạt 162 Mpps. Thiết bị quản lý ma trận định tuyến dứt khoát với dung lượng Routing table lên tới IPv4 12K | IPv6 6K và bộ nhớ bảng ARP table đạt IPv4 12K | IPv6 2K, cho phép thiết lập cấu trúc Total SVI đạt ngưỡng 1K.
-
Kiến trúc lưu trữ và quản trị địa chỉ: Khai thác dung lượng bảng địa chỉ MAC lên đến 32K (32.768 entries), phối hợp cùng dung lượng Flash 16 MB và DRAM 512 MB. Thiết bị hỗ trợ xử lý cấu trúc gói tin kích thước đại Jumbo Frame 9K dựa trên bộ nhớ đệm Tamanho do Buffer 2 MB, triệt tiêu hoàn toàn rủi ro nghẽn mạch dòng truyền tại thời điểm tải đỉnh.
Thiết kế và chất liệu
Thiết bị định hình ngôn ngữ thiết kế chuẩn công nghiệp Rackmount 1U tối giản với các tiêu chuẩn vật lý ngặt nghèo:
-
Khung vỏ giáp thép gia cường: Lớp vỏ cấu thành hoàn toàn từ hợp kim thép cán nguội chống nhiễu từ trường và kháng chịu xung lực cơ học cực tốt. Kích thước vật lý Dimensões do produto đạt 440x350x44 (mm) với chiều cao 1U tinh gọn, tối ưu hóa cho không gian gá lắp trên tủ Rack 19-inch tiêu chuẩn.
-
Cơ chế năng lượng trao đổi nóng (Hot-swap): Thiết bị tích hợp hốc cơ điện cho phép sử dụng module nguồn rút nóng (Hot-swap). Thông số Consumo de Energia duy trì ở mức tối ưu 75W (AC: 100V-240V 50Hz 10%), giải phóng lượng nhiệt lượng Saída Total BTU đạt 255.97.
-
Kiểm soát tản nhiệt và độ tin cậy: Hệ thống làm mát chủ động tích cực (Active Cooling) bằng cụm quạt tản nhiệt giúp kiểm soát mức độ Ruído @ 25°C ở ngưỡng 45 dBA cực kỳ êm ái. Chỉ số thời gian vận hành tin cậy MTBF đạt ngưỡng tối cao >200,000 giờ hoạt động tuần hoàn liên tục.
Nguyên lý hoạt động
Thiết bị vận hành dựa trên cơ chế cấu hình Modo de Encaminhamento: STORE-FORWARD (Lưu trữ và chuyển tiếp toàn phần). Khi các luồng dữ liệu phân tầng đi vào ma trận 24 cổng quang SFP hoặc 8 cổng điện RJ45, chip ASIC trung tâm sẽ tạm lưu gói tin vào bộ nhớ đệm Buffer 2MB để thực hiện chu trình kiểm tra lỗi cấu trúc vi sai (CRC).
Sau khi xác thực tính toàn vẹn, thiết bị đối chiếu dải địa chỉ với bảng MAC 32K và bảng định tuyến L3 Routing Table để thực hiện bóc tách, áp các quy tắc lọc bộ mã ACL và chuyển tiếp dứt khoát luồng dữ liệu ra cụm 6 cổng Uplink 10G SFP+. Toàn bộ chu trình bóc tách điểm đầu cuối được thực thi hoàn toàn bằng phần cứng chuyên dụng với độ trễ vi sai bằng 0.
Lợi ích
-
Hạ tầng gom tụ quang học diện rộng dứt khoát: Mở khóa năng lực liên thông mạng cáp quang tầm xa diện rộng nhờ mật độ 24 cổng SFP, tối ưu hóa sơ đồ gom luồng từ các phân xưởng vệ tinh về trung tâm dữ liệu.
-
Hệ thống vận hành liên tục không gián đoạn (Zero-Downtime): Thiết kế module nguồn rút nóng Hot-swap an toàn tối cao cho phép kỹ sư thay thế module lỗi ngay khi Switch đang tải nặng mà không làm sập luồng mạng mạng LAN doanh nghiệp.
-
Tiết kiệm hạ tầng đường trục truyền dẫn: Công nghệ định tuyến SVI và dải định tuyến IPv4/IPv6 lớn giúp thực hiện phân tầng bảo mật ngặt nghèo trực tiếp trên Switch Core, giảm thiểu tải dung lượng cho hệ thống Firewall và Router trung tâm.
Bảng so sánh tính năng với các sản phẩm cùng phân khúc
| Thông số trắc lượng | BDCOM S3900-24S8T6X | Sản phẩm khác |
| Phân lớp Quản trị | L3 Managed Stackable | Layer 2+ Smart Managed |
| Cổng quang Gigabit | 24 Ports SFP (Gom luồng đại) | Không tích hợp sẵn |
| Cổng điện Gigabit | 8 Ports RJ45 | 4 Ports Combo |
| Cổng Uplink 10G SFP+ | 6 Ports SFP+ (Tối đa phân khúc)| 4 Ports SFP+ | Không có |
| Bảng định tuyến L3 | IPv4 12K | IPv6 6K (OSPF, BGP) | Static Routing |
| Hạ tầng nguồn điện | 2 Khe nguồn Hot-swap dự phòng | Nguồn đơn cố định |
| Băng thông tấm lưng | 216 Gbps phi chặn | 128 Gbps |
Ưu điểm và nhược điểm
Ưu điểm
-
Kiến trúc lai cấu trúc cổng độc nhất: 24 SFP kết hợp 8 RJ45 và tới 6 cổng Uplink 10G SFP+ cực kỳ dứt khoát.
-
Năng lực quản trị định tuyến lớp 3 (L3) dải rộng với bộ nhớ bảng định tuyến và ARP lớn cấp dự án.
-
Cơ chế nguồn mô-đun hỗ trợ rút nóng Hot-swap linh hoạt, tối ưu hóa độ tin cậy cơ điện.
-
Chỉ số MTBF đại tuần hoàn cực cao (>200.000 giờ) bảo chứng cho độ bền bỉ vi mạch Nhật Bản lâu dài.
Nhược điểm
-
Thao tác cấu hình dòng lệnh CLI chuyên sâu yêu cầu kỹ sư hệ thống phải có chứng chỉ kỹ thuật chuyên môn cao.
-
Thiết bị thuần túy nhận luồng quang SFP, không hỗ trợ cấp nguồn PoE vật lý trên các cổng RJ45 cơ sở.
Hướng dẫn sử dụng
-
Thiết lập chuỗi xếp chồng ảo hóa (Virtual Stacking) quản trị tập trung: Sử dụng các đường truyền cáp quang luồng siêu tốc kết nối liên thông các cổng Interface 10GE/GE SFP+ giữa các thiết bị S3900 với nhau thành vòng khuyên kín. Truy cập giao diện CLI qua giao thức bảo mật SSH 2.0. Kích hoạt tính năng Stacking và chỉ định mã định danh Master/Slave cho từng Switch. Hệ thống sẽ tự động đồng bộ hóa ma trận bảng địa chỉ MAC và cấu hình định tuyến, cho phép kỹ sư quản trị toàn bộ chuỗi xếp chồng diện rộng thông qua một địa chỉ IP duy nhất dứt khoát.
-
Cấu hình định tuyến phân tầng Switched Virtual Interface (Total SVI): Vào menu cấu hình giao thức lớp 3 Core. Khởi tạo các dải Total SVI tương ứng với các phân vùng mạng ảo VLAN nội bộ cần liên thông dữ liệu. Tiến hành gán dải IP quy chuẩn làm cổng gateway ảo và kích hoạt thuật toán định tuyến động (OSPF/BGP). Hệ thống phần cứng ASIC sẽ tự động thực hiện định tuyến và thông suốt luồng truyền giữa các vùng mạng nội bộ trực tiếp trên Switch với độ trễ vi sai bằng 0.
Lưu ý khi sử dụng
-
Tuyệt đối cấm rút module nguồn Hot-swap sai quy trình cơ học: Khi thực hiện tháo lắp thay thế cục nguồn mô-đun PSU dự phòng, bắt buộc phải ngắt dây nguồn vật lý, mở lẫy khóa an toàn rồi mới nhẹ nhàng kéo module ra ngoài dọc theo đường rãnh trượt. Cấm dùng lực kéo giật gắt gao có thể làm gãy vỡ hệ thống rãnh cắm tiếp xúc đồng điện trên bo mạch chủ.
-
Tránh cắm ngược chiều hoặc ấn cưỡng bức module quang SFP: Khi thao tác kết nối luồng cáp quang vào 24 cổng SFP hoặc 6 cổng 10G SFP+, phải kiểm tra đúng hướng lẫy khóa cơ học của module quang. Việc ấn ép sai chiều sai kỹ thuật sẽ phá hủy cấu trúc thấu kính nhận tín hiệu quang học của switch vĩnh viễn.
Chia sẻ cảm nhận cá nhân
- Anh Trung, Khánh Hoà chia sẻ rằng: "Vận hành trực tiếp thực thể BDCOM lai cấu trúc 24 SFP này tại trung tâm mạng phân phối đường trục doanh nghiệp mang lại sự kinh ngạc lớn về hiệu năng cơ lý. Mọi luồng dữ liệu sợi quang tầm xa từ các phân xưởng vệ tinh gửi về được điều phối mượt mượt mà mà không hề sinh hiện tượng trễ lag hay rớt gói tin (Packet Loss). Chỉ số tiếng ồn Ruído @ 25°C kiểm soát rất tốt, hệ thống vận hành cực kỳ êm ái."
Đánh giá chung về sản phẩm
BDCOM S3900-24S8T6X là siêu phẩm Core/Aggregation Switch hoàn hảo nhất trong phân khúc dự án doanh nghiệp tầm cao, đạt điểm số tuyệt đối về năng lực định tuyến L3 thông minh, mật độ cổng quang gom luồng viễn thám dứt khoát và độ tin cậy cơ điện kiên cố cấp nhà mạng viễn thông.
Lời khuyên lựa chọn sản phẩm phù hợp
-
Mạng lõi trung tâm (Core Switch) cho tổng công ty, trường đại học hoặc bệnh viện lớn: Kịch bản hạ tầng diện rộng diện rộng với mật độ Node mạng đầu cuối (máy tính, điện thoại IP, máy in) vô cùng dày đặc. Mật độ cổng hỗn hợp cùng cấu hình định tuyến gateway ảo Total SVI (lên tới 1K SVI) giúp liên thông luồng dữ liệu liên phòng ban với độ trễ vi sai bằng 0.
-
Hạ tầng mạng phân phối/gom tụ (Aggregation Switch) cho nhà xưởng, khu chế xuất quy mô siêu đại: Nơi cần gom các đường cáp quang luồng 10G đường trục từ các phân xưởng vệ tinh truyền dẫn về phòng Server trung tâm. Hệ thống 24 cổng SFP Gigabit chuyên dụng phối hợp cùng công nghệ Stacking xếp chồng vật lý cho phép liên kết nhiều bộ cơ sở thành một khối quản trị duy nhất, giải phóng dải băng thông đại trục một cách dứt khoát.
-
Mạng Core điều phối cho ma trận IP Camera giám sát diện rộng (Quy mô trên 150 Node Full HD/4K): Trận địa an ninh ngoại vi đẩy luồng video HD tải nặng liên tục 24/7 về hệ thống đầu ghi. Bộ nhớ Tamanho do Buffer (MB) lớn 2MB triệt tiêu hiện tượng nghẽn dòng (gây mất khung hình) tại các thời điểm lưu lượng đạt đỉnh, kết hợp bảng định tuyến Routing table và ARP table (12K entries) khổng lồ kiểm soát tối ưu ma trận điểm an ninh.
-
Hạ tầng đòi hỏi tính sẵn sàng tối cao, không được phép sập mạng (Mission-Critical Network): Nhờ thiết kế module nguồn rút nóng Hot-swap an toàn tối cao, kỹ sư hệ thống dễ dàng tháo lắp và thay thế module nguồn lỗi ngay khi Switch đang tải dữ liệu mà không làm gián đoạn luồng mạng doanh nghiệp (Zero-Downtime), bảo toàn tính thông suốt tuyệt đối. Chỉ số MTBF > 200,000 giờ bảo chứng cho khả năng vận hành tuần hoàn lâu dài.
Nhìn chung, Switch mạng BDCOM S3900 L3 S3900-24S8T6X khẳng định giá trị cốt lõi bằng cấu hình định tuyến lớp 3 Core tối tân: 24 cổng quang SFP gom luồng dứt khoát, 8 cổng điện RJ45 cơ sở, 6 cổng Uplink 10G SFP+ đỉnh cao, hạ tầng định tuyến 12000 entries mạnh mẽ và cấu trúc nguồn mô-đun Hot-swap bảo vệ an toàn tối cao. Đầu tư vào giải pháp Switch Flagship dòng S3900 này của BDCOM là giải pháp chiến lược tối cao đem lại hiệu năng kết nối toàn diện và sự an tâm tuyệt đối cho hạ tầng số hóa bền vững của doanh nghiệp bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
