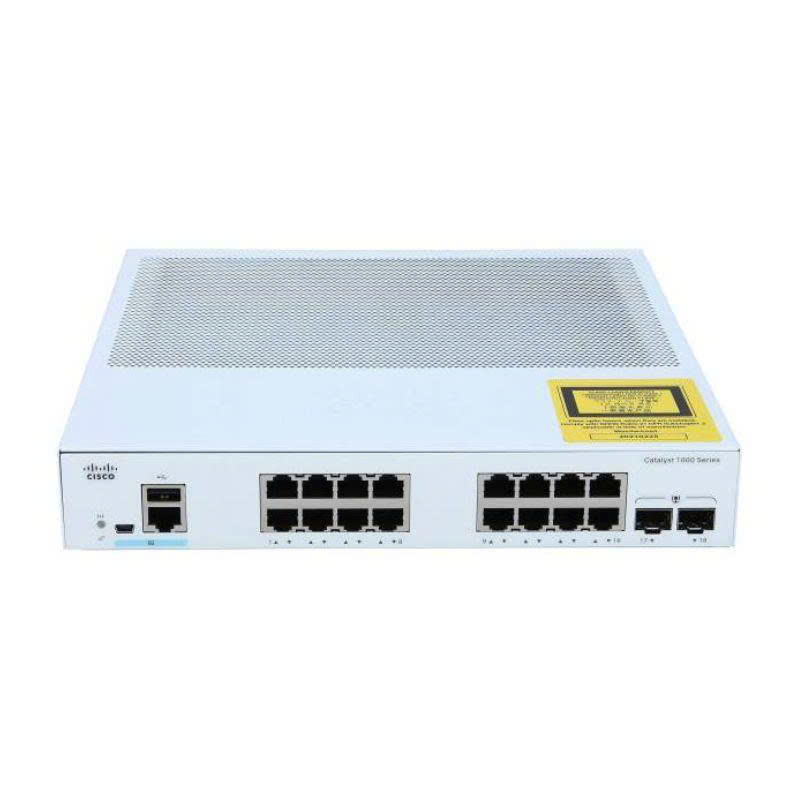

Switch mạng Cisco C1000-16T-E-2G-L

Tại thị trường hạ tầng mạng phân tán dành cho các văn phòng chi nhánh, không gian làm việc thông minh và các nút mạng dữ liệu thuần túy (Data-only), các quản trị viên hệ thống (Network Administrators) luôn tìm kiếm những giải pháp chuyển mạch biên (Access Layer) đáp ứng độ tin cậy cao, kích thước siêu nhỏ gọn và không phát sinh chi phí cho các tính năng không cần thiết như cấp nguồn qua mạng. Cisco C1000-16T-E-2G-L ra đời với kiến trúc nguồn điện ngoài (External Power Supply), giải quyết triệt để bài toán tản nhiệt và tối ưu không gian lắp đặt tại những vị trí hạn chế.

Cisco C1000-16T-E-2G-L thuộc dải sản phẩm Cisco Catalyst 1000 Series danh tiếng, kế thừa trực tiếp từ các dòng switch định hướng giá trị tiền nhiệm như Catalyst 2960-L. Thiết bị đánh dấu bước tiến công nghệ khi tách rời khối nguồn ra bên ngoài để tối giản kích thước thân máy, đồng thời vận hành hoàn toàn không quạt (Fanless), kết hợp hệ điều hành Cisco IOS chuẩn mực và các tiêu chuẩn bảo mật First-Hop Security tiên tiến.

Tính năng nổi bật

• 16 cổng Gigabit Ethernet dữ liệu thuần túy: Cung cấp 16 cổng RJ-45 tốc độ 10/100/1000 Mbps chuyên dụng truyền tải dữ liệu, tối ưu hóa cho các thiết bị đầu cuối không yêu cầu nguồn PoE như máy tính để bàn, máy in mạng và máy chủ nội bộ.

• 2 cổng quang Uplink 1G SFP cố định: Trang bị sẵn 2 khe cắm quang 1G trực tiếp trên mặt trước, tạo đường truyền dẫn quang cự ly xa kết nối về switch trung tâm an toàn, chống nhiễu tuyệt đối.

• Định tuyến tĩnh Layer 2+ (Static Routing): Xử lý định tuyến IP nội bộ giữa các VLAN trực tiếp tại switch với 542 tuyến trực tiếp IPv4 và 414 tuyến trực tiếp IPv6, giảm tải triệt để cho router biên.

• Thiết kế nguồn rời tối ưu nhiệt lượng: Sử dụng bộ nguồn bên ngoài giúp giảm thiểu tối đa nhiệt độ sinh ra bên trong thân máy, cho phép thiết bị hoạt động hoàn toàn tĩnh lặng.

• Quản trị qua Bluetooth không dây: Hỗ trợ cắm USB Bluetooth Dongle vào cổng USB-A mặt trước để cấu hình switch trực tiếp qua smartphone hoặc tablet mà không cần cáp console.

Thiết kế và chất liệu

• Khung gầm kim loại siêu mỏng gọn: Kích thước siêu tối ưu 10,56 x 8,26 x 1,73 inch, trọng lượng siêu nhẹ chỉ 1,42 kg, cho phép lắp đặt linh hoạt trong các tủ điện âm tường, hộp kỹ thuật hẹp hoặc treo tường.

• Bố cục mặt trước trực quan: 16 cổng RJ-45 Gigabit mạ chống oxy hóa, 2 khe cắm quang SFP 1G, 1 cổng console RJ-45, 1 cổng USB-A đa năng, cùng hệ thống đèn LED báo hiệu trạng thái liên kết, hoạt động và hệ thống.

• Vật liệu và nguồn điện: Khung vỏ hợp kim thép mạ kẽm phủ sơn tĩnh điện triệt tiêu nhiễu điện từ (EMI). Sử dụng bộ nguồn điện ngoài linh hoạt với PS bên ngoài, hỗ trợ dải điện áp tự động 110–220V (50–60 Hz), dòng điện 0,16A đến 0,26A, công suất tiêu thụ tối đa cực kỳ tiết kiệm chỉ 0,05 kVA.

Nguyên lý hoạt động

Thiết bị vận hành dựa trên kiến trúc phân tách hai mặt phẳng của hệ điều hành Cisco IOS:

• Mặt phẳng điều khiển (Control Plane): Vi xử lý ARM v7 xung nhịp 800 MHz, 512 MB DRAM và 256 MB Flash điều phối thuật toán chống vòng lặp (tối đa 64 phiên bản STP), xử lý bản ghi ACE bảo mật và duy trì bảng định tuyến tĩnh.

• Mặt phẳng dữ liệu (Data Plane): Chuyển tiếp khung dữ liệu trực tiếp bằng phần cứng ASIC tốc độ dây (wire-speed) với băng thông chuyển mạch 36 Gbps, băng thông chuyển tiếp 18 Gbps và thông lượng 26,78 Mpps. Hỗ trợ gói MTU-L3 9.198 byte và khung Ethernet Jumbo lên tới 10.240 byte.

• Mạch xử lý không gian đệm: Quản lý gói tin hiệu quả cao, phân chia 16.000 địa chỉ MAC đơn hướng và tối ưu hóa bảng định tuyến unicast/multicast IPv4/IPv6.

Lợi ích

• Tối ưu không gian lắp đặt tối đa: Thiết kế chiều sâu cực ngắn (8,26 inch) cùng trọng lượng 1,42 kg giúp dễ dàng bố trí ở những không gian chật hẹp nhất mà các dòng switch thông thường không thể đáp ứng.

• Vận hành hoàn toàn tĩnh lặng: Thiết kế không quạt kết hợp nguồn ngoài giúp loại bỏ hoàn toàn tiếng ồn, lý tưởng cho văn phòng mở hoặc phòng họp.

• Tiết kiệm điện năng và chi phí vận hành: Công suất tiêu thụ tối đa chỉ 0,05 kVA giúp giảm thiểu chi phí điện năng hạ tầng đáng kể.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Thiết kế siêu mỏng nhẹ (chiều sâu chỉ 8,26 inch, nặng 1,42 kg) nhờ sử dụng nguồn điện ngoài.

• Vận hành hoàn toàn tĩnh lặng không tiếng ồn do thiết kế không quạt (Fanless).

• Chạy hệ điều hành Cisco IOS chuẩn mực, hỗ trợ câu lệnh CLI chuyên sâu và bảo mật cao cấp.

• Công suất tiêu thụ cực thấp chỉ 0,05 kVA, tiết kiệm năng lượng tối ưu.

Nhược điểm

• Không hỗ trợ cấp nguồn PoE, chỉ phù hợp cho các thiết bị mạng dữ liệu thuần túy.

• Yêu cầu không gian bố trí riêng cho cục nguồn điện ngoài bên ngoài thân switch.

Hướng dẫn sử dụng

Bước 1: Cấu hình VLAN phân đoạn mạng

Plaintext

Switch# configure terminal
Switch(config)# vlan 10
Switch(config-vlan)# name DATA_VLAN
Switch(config-vlan)# exit
Switch(config)# interface range GigabitEthernet1/0/1 - 8
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 10

Bước 2: Thiết lập định tuyến tĩnh Layer 2+

Plaintext

Switch(config)# ip routing
Switch(config)# interface vlan 10
Switch(config-if)# ip address 192.168.10.1 255.255.255.0
Switch(config-if)# no shutdown
Switch(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.1

Bước 3: Triển khai bảo mật DHCP Snooping

Plaintext

Switch(config)# ip dhcp snooping
Switch(config)# ip dhcp snooping vlan 10
Switch(config)# interface GigabitEthernet1/0/16
Switch(config-if)# ip dhcp snooping trust

Lưu ý khi sử dụng

• Cố định cục nguồn ngoài an toàn: Do thiết kế nguồn rời, cần đặt hoặc treo bộ đổi nguồn ở vị trí thoáng mát, tránh ẩm ướt hoặc bị kéo căng dây nguồn.

• Không cắm nhầm thiết bị PoE: Model này không hỗ trợ nguồn PoE, không cắm trực tiếp các thiết bị yêu cầu cấp nguồn qua cáp mạng.

• Không ngắt nguồn đột ngột khi ghi cấu hình: Tránh rút điện nguồn ngoài trong lúc switch đang lưu flash (write memory).

Chia sẻ cảm nhận cá nhân

• Anh Việt, Hà Nam chia sẻ rằng: "Thực tế triển khai Cisco C1000-16T-E-2G-L cho các hệ thống văn phòng vừa và nhỏ không cần PoE mang lại trải nghiệm vô cùng ấn tượng. Kích thước cực kỳ gọn nhẹ cùng thiết kế nguồn ngoài giúp kỹ thuật viên dễ dàng giấu thiết bị gọn gàng trong các hốc tường hẹp mà vẫn đảm bảo hiệu năng mạng Cisco mượt mà."

Đánh giá chung về sản phẩm

Cisco C1000-16T-E-2G-L nằm trong phân khúc switch dữ liệu 16 cổng chuyên dụng cho không gian hẹp, là sự lựa chọn hoàn hảo về độ ổn định và tính kinh tế.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hạ tầng truyền tải dữ liệu thuần túy (Không dùng PoE): Môi trường lắp đặt chỉ kết nối các thiết bị đầu cuối hoạt động bằng nguồn điện riêng như máy tính để bàn, máy in mạng, máy chủ nội bộ hoặc các thiết bị không yêu cầu cấp nguồn qua cáp mạng.

• Hạn chế nghiêm ngặt về không gian lắp đặt: Doanh nghiệp cần triển khai thiết bị trong các tủ điện âm tường, hộp kỹ thuật hẹp hoặc tủ rack treo tường siêu nông (chiều sâu cực ngắn chỉ 8,26 inch và trọng lượng siêu nhẹ 1,42 kg).

• Yêu cầu thiết bị vận hành hoàn toàn tĩnh lặng (Fanless): Vị trí đặt thiết bị nằm tại văn phòng mở, phòng họp hoặc khu vực tiếp khách đòi hỏi không có tiếng ồn từ quạt tản nhiệt cơ học.

• Tối ưu hóa chi phí đầu tư và điện năng: Không phát sinh chi phí cho các tính năng cấp nguồn PoE dư thừa, công suất tiêu thụ điện cực thấp (tối đa chỉ 0,05 kVA), đồng thời chạy hệ điều hành Cisco IOS chuẩn mực và mở khóa trọn đời các tính năng định tuyến Layer 2+ mà không cần gia hạn bản quyền.

Nhìn chung, Cisco C1000-16T-E-2G-L khẳng định chất lượng vượt trội của dòng sản phẩm Cisco Catalyst, mang lại giải pháp kết nối mạng dữ liệu an toàn, bền bỉ và tối ưu tuyệt đối cho không gian hẹp. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
