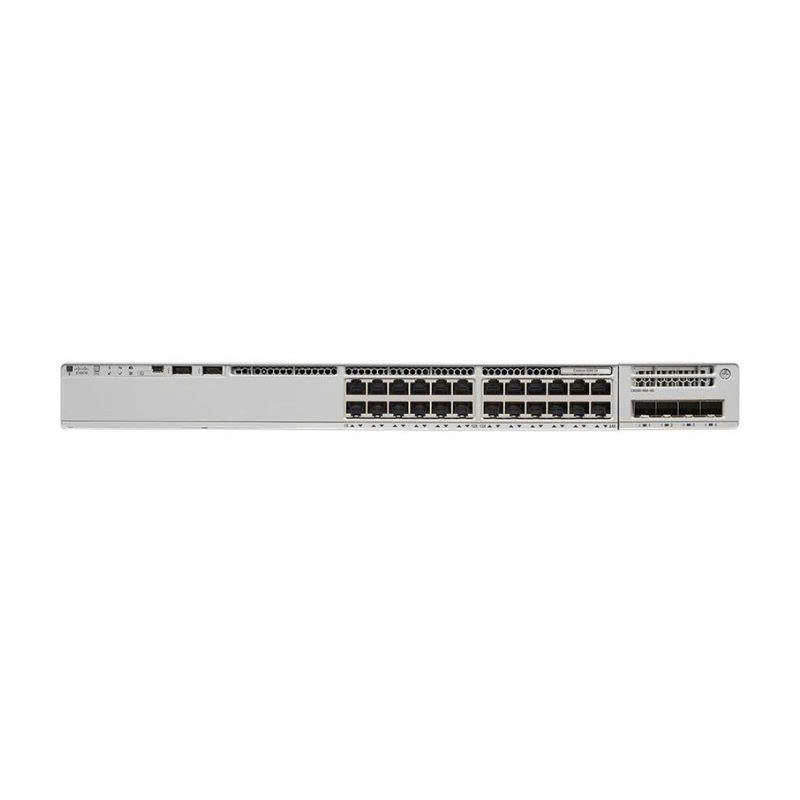

Switch mạng Cisco C9200-24P-A

Trong xu thế chuyển đổi số và phát triển hạ tầng văn phòng thông minh, nhu cầu tích hợp giữa mạng dữ liệu tốc độ cao cùng năng lực cấp nguồn tập trung cho thiết bị ngoại vi đang tăng trưởng vượt bậc. Các hệ thống camera an ninh AI độ phân giải cao, thiết bị phát Wi-Fi 6/6E đa luồng và hệ thống tổng đài IP Phone đòi hỏi switch lớp truy cập (Access Layer) phải vừa đáp ứng ngân sách nguồn lớn, vừa đảm bảo tính bảo mật và phân đoạn lưu lượng thông minh. Cisco C9200-24P-A ra đời để thống lĩnh phân khúc chuyển mạch cấp truy cập doanh nghiệp cao cấp, định hình chuẩn mực mới cho các tổ chức ngân hàng, bệnh viện, trường đại học và cơ quan hành chính lớn.

Cisco C9200-24P-A là bước tiến hóa trực tiếp kế thừa từ dòng switch cấp nguồn tiền nhiệm danh tiếng Cisco Catalyst 2960-XR PoE và Catalyst 3560-X Series. Để đáp ứng định hướng kiến trúc mạng phần mềm hóa (Software-Defined Access), Cisco đã tích hợp hệ điều hành hiện đại Cisco IOS XE lên toàn bộ dải Catalyst 9000. Hậu tố "-A" (viết tắt của gói bản quyền Network Advantage) đánh dấu bước đột phá khi đưa các tính năng ảo hóa và định tuyến động phức tạp vốn chỉ có ở dòng switch lõi (Core Switch) xuống tầng chuyển mạch cấp nguồn PoE.

Tính năng nổi bật

• Cấp nguồn PoE+ công suất mở rộng: Cung cấp nguồn chuẩn IEEE 802.3at trên cả 24 cổng RJ-45, đạt công suất 370W với nguồn chính PWR-C6-600WAC và nhân đôi lên tới 740W PoE khi bổ sung nguồn phụ thứ hai (đủ tải 30W/cổng đồng thời).

• Phân đoạn mạng ảo hóa cao cấp: Mở khóa toàn diện các công nghệ vi phân đoạn (micro-segmentation) hàng đầu gồm VRF, VXLAN, LISP và Cisco TrustSec (SGT).

• Định tuyến Layer 3 toàn diện (Full Scale): Hỗ trợ không giới hạn bảng định tuyến với Full OSPF, EIGRP, IS-IS, BSR, MSDP và cơ chế dự phòng cổng mặc định HSRP.

• Băng thông xếp chồng StackWise-160: Cung cấp băng thông liên kết lên tới 160 Gbps, quản trị tối đa 8 switch như một thực thể logic duy nhất với cơ chế chuyển mạch dự phòng tức thì Stateful Switchover (SSO).

• Mã hóa bảo mật cấp phần cứng MACsec-128: Bảo vệ tính toàn vẹn và chống nghe lén dữ liệu trên từng liên kết Layer 2 điểm-điểm mà không làm suy hao hiệu năng chuyển mạch.

• Khả năng hiển thị mạng chuyên sâu: Tích hợp Full Flexible NetFlow (FNF) lên đến 16.000 dòng chảy (flows) kết hợp đo lường từ xa Model-driven telemetry.

• Băng thông không dây tích hợp: Hỗ trợ điều phối lưu lượng không dây hội tụ đạt thông lượng lên đến 48 Gbps trên mỗi switch.

Thiết kế và chất liệu

• Khung gầm chuẩn công nghiệp: Thiết kế chuẩn rack 1RU (kích thước: 4,4 x 44,5 x 35,0 cm; khối lượng: 5,5 kg). Khung máy chế tạo từ hợp kim thép cán nguội mạ kẽm dày dặn, phủ sơn tĩnh điện cách điện và triệt tiêu can nhiễu điện từ (EMI).

• Bố cục mặt trước: 24 cổng RJ-45 Gigabit bọc kim loại chống nhiễu, chân tiếp xúc mạ vàng chống oxy hóa, cụm đèn LED hiển thị trạng thái PoE/System/Stack thông minh cùng cổng console RJ-45 và USB Type-C linh hoạt.

• Mô-đun mặt sau dạng mở: Thiết kế 2 khoang nguồn xoay chiều độc lập hỗ trợ tháo lắp nóng (hot-swappable), khay quạt tản nhiệt kép dự phòng và cụm 2 cổng kết nối cáp xếp chồng StackWise đồng chuyên dụng.

Nguyên lý hoạt động

Cisco C9200-24P-A hoạt động dựa trên cơ chế phân tách vi kiến trúc giữa hai mặt phẳng độc lập trên nền tảng Cisco IOS XE:

• Mặt phẳng điều khiển (Control Plane): Vận hành bởi CPU đa nhân kết hợp bộ nhớ 4 GB DRAM, phụ trách giải thuật các bảng định tuyến quy mô lớn (FIB/RIB), xử lý báo hiệu VXLAN/LISP, điều phối chính sách an ninh First Hop Security và duy trì các phiên giám sát IP SLA.

• Mặt phẳng dữ liệu (Data Plane): Xử lý chuyển tiếp gói tin ở tốc độ dây (wire-speed forwarding) trực tiếp bằng vi kiến trúc ASIC UADP chuyên dụng, kết hợp bộ đệm gói tin 6 MB, loại bỏ hoàn toàn hiện tượng nghẽn hàng đợi đầu dòng (head-of-line blocking).

• Mạch điều phối PoE thông minh: Tự động đàm phán công suất tiêu thụ của từng thiết bị đầu cuối thông qua giao thức CDP/LLDP-MED, kích hoạt cơ chế Fast PoE và Perpetual PoE nhằm duy trì nguồn điện liên tục cho camera an ninh ngay cả khi switch khởi động lại.

Lợi ích

• Loại bỏ chi phí hạ tầng điện phụ: Cung cấp cả dữ liệu gigabit và nguồn điện 30W trên cùng 1 sợi cáp Cat5e/Cat6, tiết kiệm chi phí kéo dây điện 220V, ổ cắm và aptomat cho từng vị trí camera/AP.

• Cách ly dữ liệu tuyệt đối: Phân tách các luồng dữ liệu camera giám sát, mạng khách và dữ liệu tài chính nội bộ thông qua VRF và VXLAN mà không cần trang bị thêm switch vật lý.

• Đảm bảo tính liên tục của hệ thống: Hệ thống nguồn kép tháo lắp nóng chia sẻ tải tự động và chuyển đổi dự phòng tức thì, triệt tiêu nguy cơ sập nguồn toàn bộ hệ thống camera an ninh và mạng không dây.

• Tối ưu hóa quản trị mạng: Quản lý một cụm tối đa 8 switch thông qua một địa chỉ IP duy nhất nhờ công nghệ StackWise-160, giảm bớt tới 80% thời gian cấu hình và bảo trì.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Năng lực cấp nguồn PoE+ cực lớn lên tới 740W, cung cấp đủ 30W chuẩn 802.3at đồng thời cho toàn bộ 24 cổng khi bổ sung nguồn phụ.

• Sở hữu trọn vẹn bộ tính năng phân đoạn mạng ảo hóa (VRF, VXLAN, LISP, SGT) và định tuyến quy mô lớn (Full OSPF, IS-IS, EIGRP).

• Băng thông xếp chồng phần cứng 160 Gbps chuyên dụng, không chiếm dụng các cổng quang Uplink 10G kết nối lên mạng lõi.

• Hỗ trợ nguồn kép và quạt làm mát dạng mô-đun tháo lắp nóng, tối ưu hóa SLA thời gian hoạt động 24/7.

• Cơ chế bảo mật vững chắc với MACsec-128, First Hop Security và phân tích sâu 16.000 flows qua Flexible NetFlow.

Nhược điểm

• Mặt trước không tích hợp sẵn cổng quang Uplink; bắt buộc trang bị thêm card module mạng rời (C9200-NM-4G hoặc C9200-NM-4X).

Hướng dẫn sử dụng

Bước 1: Quản trị và phân bổ ngân sách công suất PoE+

1. Kiểm tra trạng thái cấp nguồn và mức tiêu thụ điện thực tế trên các cổng:

Plaintext

Switch# show power inline

2. Thiết lập mức độ ưu tiên cấp nguồn cho các cổng kết nối Camera an ninh hoặc Wi-Fi AP quan trọng:

Plaintext

Switch(config)# interface GigabitEthernet1/0/1
Switch(config-if)# power inline priority high
Switch(config-if)# power inline police action log

Bước 2: Ghép nối và cấu hình cụm xếp chồng StackWise-160

1. Cắm cáp StackWise chuyên dụng vào các cổng Stack phía sau theo mô hình vòng tròn khép kín (ring topology).

2. Khởi động switch Master trước, sau đó bật switch Member để tiến hành đồng bộ mặt phẳng điều khiển logic:

Plaintext

Switch(config)# switch 1 priority 15
Switch(config)# switch 2 priority 14
Switch# show switch
Switch# show switch stack-bandwidth

Bước 3: Cấu hình phân đoạn mạng ảo hóa VRF

1. Khởi tạo một phiên bản VRF riêng biệt nhằm cô lập lưu lượng dữ liệu camera:

Plaintext

Switch(config)# vrf definition CAMERA_ZONE
Switch(config-vrf)# address-family ipv4
Switch(config-vrf-af)# exit-address-family

2. Gán giao diện SVI vào không gian định tuyến VRF:

Plaintext

Switch(config)# interface Vlan30
Switch(config-if)# vrf forwarding CAMERA_ZONE
Switch(config-if)# ip address 10.30.1.1 255.255.255.0
Switch(config-if)# no shutdown

Bước 4: Thiết lập định tuyến động liên vùng OSPF (Full Scale)

1. Kích hoạt tính năng định tuyến IP toàn cục:

Plaintext

Switch(config)# ip routing

2. Thiết lập định tuyến OSPF không giới hạn tuyến:

Plaintext

Switch(config)# router ospf 1
Switch(config-router)# router-id 1.1.1.1
Switch(config-router)# network 10.30.1.0 0.0.0.255 area 0
Switch(config-router)# passive-interface default
Switch(config-router)# no passive-interface Vlan30

Bước 5: Thiết lập dự phòng Gateway với giao thức HSRP

Cấu hình địa chỉ IP ảo làm Default Gateway cho các thiết bị đầu cuối:

Plaintext

Switch(config)# interface Vlan30
Switch(config-if)# standby version 2
Switch(config-if)# standby 30 ip 10.30.1.254
Switch(config-if)# standby 30 priority 110
Switch(config-if)# standby 30 preempt

Bước 6: Cấu hình giám sát luồng Flexible NetFlow (FNF)

1. Tạo Flow Record thu thập thông tin luồng dữ liệu:

Plaintext

Switch(config)# flow record FNF_MONITOR_RECORD
Switch(config-flow-record)# match ipv4 source address
Switch(config-flow-record)# match ipv4 destination address
Switch(config-flow-record)# collect counter packets
Switch(config-flow-record)# collect counter bytes

2. Áp dụng bộ giám sát luồng lên giao diện mạng:

Plaintext

Switch(config)# interface GigabitEthernet1/0/2
Switch(config-if)# ip flow monitor FNF_MONITOR_RECORD input

Lưu ý khi sử dụng

• Tránh quá tải ngân sách PoE khi chỉ dùng 1 nguồn đơn: Khi chạy 01 nguồn mặc định (370W), việc cắm đồng thời 24 camera PTZ ăn tải tối đa 30W sẽ làm switch tự động ngắt điện các cổng có mức ưu tiên thấp. Cần trang bị thêm nguồn phụ thứ hai (PWR-C6-600WAC) để đạt công suất 740W nếu chạy full tải PoE+.

• Không siết lệch bu-lông cáp StackWise-160: Cáp đồng StackWise mang tín hiệu tần số cao; việc giật mạnh hoặc vặn lệch ren cơ học có thể làm cong chân pin bus truyền thông tốc độ cao.

• Không cắm nhầm nguồn sai công suất: Tuyệt đối không cắm lẫn lộn nguồn của dòng switch thuần data (như PWR-C6-125WAC) vào switch bản PoE C9200-24P-A.

• Tránh ngắt nguồn đột ngột khi bộ nhớ Flash đang ghi: Luôn thực thi lệnh write memory hoặc copy running-config startup-config và chờ hệ thống hoàn tất chu trình ghi trước khi ngắt điện nhằm phòng ngừa lỗi boot loop hỏng hệ điều hành IOS XE.

• Không để trống các khoang mô-đun mở: Cần gắn đầy đủ tấm chắn chuyên dụng (blank panel) nếu chỉ dùng một nguồn hoặc chưa gắn card uplink, nhằm duy trì áp suất luồng khí tản nhiệt đúng chuẩn bên trong thân máy.

Chia sẻ cảm nhận cá nhân

• Anh Thuỵ, Hải Phòng chia sẻ rằng: "Khi trực tiếp triển khai Cisco C9200-24P-A cho hệ thống mạng an ninh của một bệnh viện đa khoa, giá trị thiết bị mang lại thể hiện rõ nhất ở sự ổn định và kiểm soát tải PoE. Thiết bị cung cấp nguồn cực kỳ "sạch" cho hệ thống 18 camera an ninh hồng ngoại PTZ và 6 bộ phát Wi-Fi 6; hiện tượng khởi động lại chập chờn của thiết bị biên khi bật đèn hồng ngoại ban đêm hoàn toàn biến mất."

Đánh giá chung về sản phẩm

Cisco Catalyst C9200-24P-A nằm trong phân khúc switch PoE Layer 3 cấp truy cập doanh nghiệp. Thiết bị hội tụ hoàn hảo giữa công suất cấp nguồn điện năng vượt trội, độ bền linh kiện công nghiệp (MTBF trên 422.000 giờ) cùng năng lực định tuyến, ảo hóa mạng thế hệ mới mà khó có đối thủ nào cùng phân khúc bì kịp.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hạ tầng hội tụ: Vừa cần PoE+ công suất lớn, vừa cần phân đoạn mạng ảo hóa sâu: Cấp nguồn cho Camera IP PTZ, Wi-Fi 6/6E AP, IP Phone, đồng thời bắt buộc cách ly tuyệt đối luồng dữ liệu nhạy cảm (mạng camera, mạng tài chính, mạng khách) thông qua VRF, VXLAN, LISP hoặc chính sách Cisco TrustSec (SGT) trên cùng một switch vật lý.

• Mạng quy mô lớn, chạy định tuyến động toàn diện: Cần chạy Full OSPF, IS-IS, EIGRP (không bị khống chế ở mốc 1.000 routes như bản Essentials), kết hợp cơ chế gateway dự phòng HSRP và giao thức multicast chuyên sâu (BSR, MSDP).

• Khả năng nâng cấp quỹ nguồn PoE lên tới 740W: Cần chạy đồng thời 24 cổng chuẩn PoE+ (30W/cổng) mà không bị sụt áp nhờ tùy chọn trang bị 2 nguồn kép tháo lắp nóng (Hot-swappable) 600W.

• Yêu cầu độ sẵn sàng dịch vụ 24/7: Bắt buộc có cơ chế dự phòng nguồn điện 1+1 và khả năng ghép cụm StackWise-160 để dự phòng sự cố chuyển mạch phần cứng tức thì mà không tiêu tốn cổng Uplink quang phía trước.

Nhìn chung, Cisco C9200-24P-A là giải pháp chuyển mạch và cấp nguồn toàn diện cho không gian làm việc số hiện đại. Với quỹ nguồn PoE+ mở rộng lên đến 740W, hệ thống bảo mật phần cứng tiên tiến cùng bộ tính năng Network Advantage, sản phẩm là khoản đầu tư chiến lược bảo đảm hiệu năng, độ tin cậy và an ninh mạng dài hạn cho mọi tổ chức. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
