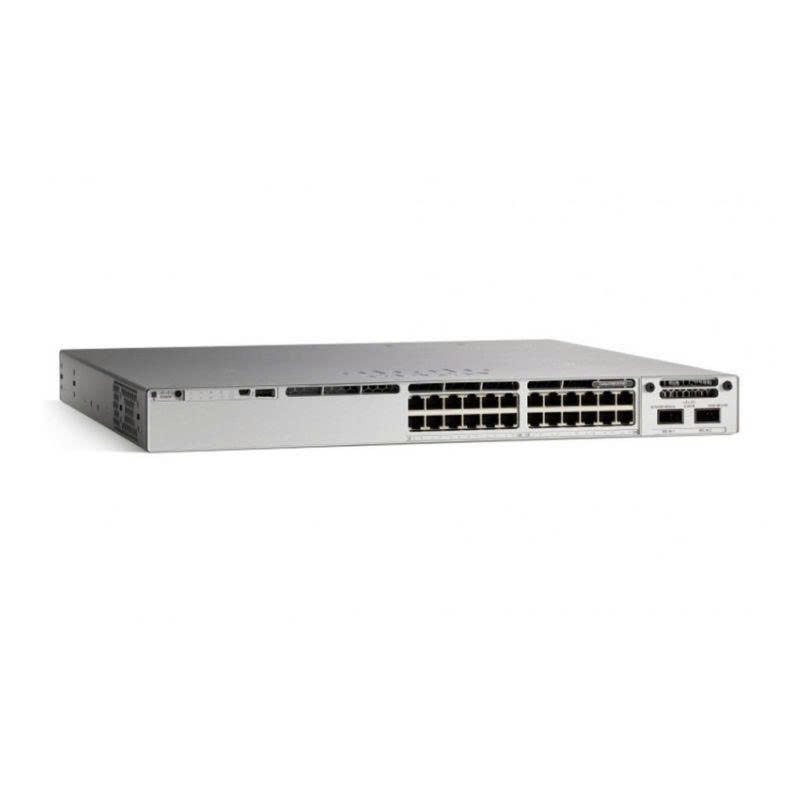

Switch mạng Cisco C9200-24T-A

Xu hướng hội tụ mạng và chuyển đổi số đang đặt ra bài toán phức tạp về phân đoạn mạng, an ninh dữ liệu và tính sẵn sàng cao tại lớp biên truy cập (access layer). Trong phân khúc thiết bị chuyển mạch doanh nghiệp, nhu cầu về một switch vừa có khả năng định tuyến quy mô lớn vừa hỗ trợ ảo hóa mạng ngày càng gia tăng. Cisco C9200-24T-A ra đời nhằm chiếm lĩnh thị trường chuyển mạch phân khúc tầm trung - cao cấp, phục vụ các tổ chức tài chính, bệnh viện, trường đại học, khu công nghiệp và hạ tầng mạng chi nhánh doanh nghiệp lớn.

Cisco C9200-24T-A là sự tiếp nối di sản từ các dòng switch huyền thoại Catalyst 2960-XR và Catalyst 3560-X – những thiết bị đã định hình tiêu chuẩn định tuyến lớp truy cập suốt nhiều năm. Bước sang kỷ nguyên mạng định hướng phần mềm (SDN), Cisco tái định nghĩa hệ sinh thái này với dòng Catalyst 9000 chạy hệ điều hành Cisco IOS XE. Hậu tố "-A" đại diện cho gói bản quyền Network Advantage, đánh dấu bước ngoặt đưa các tính năng ảo hóa và định tuyến cấp trung tâm dữ liệu xuống tầng chuyển mạch truy cập.

Tính năng nổi bật

• Ảo hóa và phân đoạn mạng toàn diện: Hỗ trợ đầy đủ VRF, VXLAN, LISP và Cisco TrustSec (SGT), cho phép thiết lập chính sách vi phân đoạn (micro-segmentation) và cô lập luồng dữ liệu độc lập trên cùng một hạ tầng vật lý.

• Giao thức định tuyến động nâng cao: Mở khóa toàn bộ các giao thức định tuyến quy mô lớn bao gồm Full OSPF, EIGRP, IS-IS, BSR, MSDP và cơ chế dự phòng cổng mặc định HSRP.

• Băng thông xếp chồng StackWise-160: Cung cấp băng thông kết nối lên tới 160 Gbps, quản trị tối đa 8 switch như một thực thể logic duy nhất với cơ chế SSO/NSF chuyển mạch dự phòng gần như tức thì.

• Mã hóa phần cứng MACsec-128: Bảo vệ tính toàn vẹn và chống nghe lén dữ liệu trên từng liên kết Layer 2 point-to-point với độ trễ chuyển tiếp tiệm cận zero.

• Tự động hóa và khả năng quan sát sâu: Tương thích chuẩn mở NETCONF, RESTCONF, YANG, PnP Agent; hỗ trợ Model-driven telemetry và Flexible NetFlow (FNF) lên tới 16.000 dòng chảy.

• Băng thông hỗ trợ không dây: Đạt năng lực xử lý lưu lượng không dây lên tới 48 Gbps trên mỗi switch khi tích hợp vào giải pháp không dây doanh nghiệp.

Thiết kế và chất liệu

Thiết bị sở hữu khung gầm kim loại cán nguội chuẩn công nghiệp 1RU (kích thước: 4,4 x 44,5 x 35,0 cm; trọng lượng: 5,0 kg), được phủ sơn tĩnh điện chống ăn mòn và kháng nhiễu điện từ (EMI).

• Mặt trước: Bố trí 24 cổng RJ-45 Gigabit mạ vàng chống oxy hóa, cụm đèn LED System/Stack/Port thông minh, cổng console RJ-45 truyền thống cùng cổng USB-C / micro-USB hiện đại.

• Mặt sau: Thiết kế dạng mô-đun mở hỗ trợ quạt tản nhiệt kép dự phòng và 2 khe cắm bộ nguồn xoay chiều (100–240 VAC) tháo lắp nóng (hot-swappable), cho phép thay thế linh kiện mà không cần tắt nguồn thiết bị.

Nguyên lý hoạt động

Cisco C9200-24T-A vận hành trên kiến trúc tách biệt giữa hai mặt phẳng:

• Mặt phẳng điều khiển (Control Plane): Vận hành bởi CPU đa nhân kết hợp bộ nhớ 4 GB DRAM, phụ trách giải thuật các bảng định tuyến quy mô lớn (FIB/RIB), xử lý các giao thức báo hiệu VXLAN/LISP, điều hướng gói tin quản trị và duy trì các phiên giám sát IP SLA.

• Mặt phẳng dữ liệu (Data Plane): Xử lý chuyển tiếp gói tin ở tốc độ dây (wire-speed forwarding) trực tiếp bằng vi kiến trúc ASIC UADP chuyên dụng, kết hợp bộ đệm gói tin 6 MB, loại bỏ hoàn toàn hiện tượng nghẽn hàng đợi đầu dòng (head-of-line blocking) khi lưu lượng bùng nổ.

Lợi ích

• Tối ưu chi phí đầu tư hạ tầng: Công nghệ VRF và VXLAN cho phép chạy nhiều mạng logic độc lập (mạng khách, mạng kế toán, mạng camera) trên cùng một switch vật lý.

• Tính sẵn sàng và liên tục của dịch vụ: Cơ chế nguồn kép tháo lắp nóng kết hợp StackWise-160 giúp hệ thống tự phục hồi ngay lập tức khi xảy ra sự cố phần cứng, giảm thiểu tối đa thời gian ngừng trệ (downtime).

• Nâng cao năng lực an ninh mạng: Loại bỏ rủi ro tấn công nội bộ nhờ First Hop Security (FHS) và mã hóa đường truyền liên kết vật lý qua MACsec-128.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Sở hữu trọn bộ tính năng định tuyến cấp độ doanh nghiệp (Full OSPF, IS-IS, EIGRP) và phân đoạn mạng ảo hóa cao cấp (VRF, VXLAN, LISP).

• Công nghệ xếp chồng StackWise-160 độc lập, không chiếm dụng các cổng Uplink quang tốc độ cao.

• Khả năng dự phòng phần cứng toàn diện với 2 bộ nguồn và quạt tháo lắp nóng.

• Thu thập dữ liệu luồng mạng chuyên sâu qua Flexible NetFlow (16.000 flows) và mã hóa an toàn với MACsec-128.

• Độ bền bỉ phần cứng vượt trội với MTBF đạt tới 587.800 giờ.

Nhược điểm

• Không hỗ trợ cấp nguồn qua dây mạng (PoE/PoE+), không thể cấp nguồn trực tiếp cho IP Phone hoặc Camera an ninh.

Hướng dẫn sử dụng

Bước 1: Ghép nối và cấu hình StackWise-160

1. Kết nối cáp StackWise chuyên dụng vào các cổng Stack ở mặt sau theo mô hình vòng khép kín (ring topology).

2. Bật nguồn switch Master trước, sau đó bật switch Member để tiến hành đồng bộ mặt phẳng điều khiển logic.

3. Kiểm tra trạng thái xếp chồng:

Plaintext

Switch# show switch
Switch# show switch stack-bandwidth

Bước 2: Cấu hình phân đoạn mạng ảo hóa VRF

1. Khởi tạo một phiên bản VRF riêng biệt nhằm cô lập lưu lượng:

Plaintext

Switch(config)# vrf definition KETOAN_ZONE
Switch(config-vrf)# address-family ipv4
Switch(config-vrf-af)# exit-address-family

2. Gán giao diện SVI vào không gian định tuyến VRF vừa tạo:

Plaintext

Switch(config)# interface Vlan100
Switch(config-if)# vrf forwarding KETOAN_ZONE
Switch(config-if)# ip address 10.10.100.1 255.255.255.0
Switch(config-if)# no shutdown

Bước 3: Thiết lập định tuyến động liên vùng OSPF (Full Scale)

1. Kích hoạt tính năng định tuyến toàn cục:

Plaintext

Switch(config)# ip routing

2. Thiết lập định tuyến OSPF không giới hạn vùng:

Plaintext

Switch(config)# router ospf 1
Switch(config-router)# router-id 1.1.1.1
Switch(config-router)# network 10.10.100.0 0.0.0.255 area 0
Switch(config-router)# passive-interface default
Switch(config-router)# no passive-interface Vlan100

Bước 4: Thiết lập dự phòng Gateway với giao thức HSRP

1. Cấu hình địa chỉ IP ảo làm Default Gateway cho các máy trạm:

Plaintext

Switch(config)# interface Vlan100
Switch(config-if)# standby version 2
Switch(config-if)# standby 10 ip 10.10.100.254
Switch(config-if)# standby 10 priority 110
Switch(config-if)# standby 10 preempt

Bước 5: Cấu hình giám sát luồng Flexible NetFlow (FNF)

1. Tạo Flow Record và Exporter để bắt dữ liệu mạng:

Plaintext

Switch(config)# flow record FNF_ENTERPRISE_RECORD
Switch(config-flow-record)# match ipv4 source address
Switch(config-flow-record)# match ipv4 destination address
Switch(config-flow-record)# collect counter packets
Switch(config-flow-record)# collect counter bytes

2. Gán bộ giám sát luồng lên giao diện truy cập:

Plaintext

Switch(config)# interface GigabitEthernet1/0/1
Switch(config-if)# ip flow monitor FNF_ENTERPRISE_RECORD input

Lưu ý khi sử dụng

• Tránh đấu nối các thiết bị yêu cầu cấp nguồn PoE trực tiếp: C9200-24T-A là thiết bị thuần dữ liệu (Data-only). Không cắm tải nhận nguồn PoE thụ động không rõ nguồn gốc nhằm tránh nguy cơ chập cháy cổng RJ-45.

• Không siết lệch hoặc cắm rút nóng cáp StackWise-160 khi chưa nới ren: Cáp đồng StackWise-160 truyền tín hiệu tần số cao; việc giật mạnh hoặc vặn lệch ren cơ học có thể làm hỏng chân tiếp xúc vi mạch trên bo nguồn.

• Không ngắt nguồn đột ngột khi bộ nhớ Flash đang ghi: Luôn thực thi lệnh write memory hoặc copy running-config startup-config và đợi hệ thống xác nhận hoàn tất chu trình ghi trước khi ngắt điện để phòng ngừa hỏng tệp tin hệ điều hành Cisco IOS XE.

• Tránh để trống các khoang mô-đun nguồn và quạt tản nhiệt: Cần lắp đầy đủ tấm chắn chuyên dụng (blank panel) nếu chỉ sử dụng một nguồn, nhằm duy trì áp suất luồng khí làm mát đạt chuẩn bên trong thân máy.

Chia sẻ cảm nhận cá nhân

• Anh Đạt, Hà Nội chia sẻ rằng: "Thực tế triển khai Cisco C9200-24T-A tại các hệ thống mạng doanh nghiệp mang lại trải nghiệm vận hành ổn định và tin cậy. Quá trình cấu hình tự động thông qua Cisco PnP Agent rút ngắn đáng kể thời gian cài đặt ban đầu. Điểm ấn tượng nhất là cơ chế xử lý phân đoạn VRF mượt mà, giúp tách biệt các dải mạng nhạy cảm mà CPU switch vẫn duy trì mức tải cực thấp (dưới 10%). Cơ chế chuyển mạch dự phòng qua StackWise-160 diễn ra gần như tức thì, mang lại sự liền mạch cho các ứng dụng đòi hỏi độ trễ thấp như thoại IP và hội nghị truyền hình."

Đánh giá chung về sản phẩm

Cisco C9200-24T-A là một trong những switch truy cập và phân phối Layer 3 cấp doanh nghiệp. Thiết bị dung hòa trọn vẹn giữa độ bền bỉ cơ học chuẩn công nghiệp, năng lực định tuyến mở rộng và khả năng thích ứng linh hoạt với các kiến trúc mạng tự động hóa thế hệ mới.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hạ tầng mạng cần phân đoạn ảo hóa chuyên sâu: Doanh nghiệp có nhiều phòng ban nhạy cảm (tài chính, R&D, máy chủ) cần cách ly tuyệt đối bằng VRF, VXLAN, LISP hoặc chính sách Cisco TrustSec (SGT) trên cùng một hạ tầng vật lý.

• Mạng quy mô lớn, chạy định tuyến động toàn diện: Cần chạy Full OSPF, IS-IS, EIGRP (không giới hạn quy mô 1.000 routes như bản Essentials), kết hợp cơ chế gateway dự phòng HSRP và giao thức multicast chuyên sâu (BSR, MSDP).

• Môi trường thuần Data (không cần PoE): Kết nối trực tiếp máy chủ rack, tủ lưu trữ SAN/NAS, máy trạm kỹ thuật, hoặc làm switch gom (Distribution) cho mạng văn phòng vừa.

• Yêu cầu tính sẵn sàng tuyệt đối (SLA 99.999%): Bắt buộc có 2 nguồn tháo lắp nóng (Hot-swappable), quạt dự phòng và khả năng xếp chồng phần cứng StackWise-160 để dự phòng sự cố phần cứng theo thời gian thực.

Nhìn chung, Cisco C9200-24T-A là mắt xích chiến lược cho các hạ tầng mạng doanh nghiệp hiện đại. Việc sở hữu phần cứng bền bỉ cùng gói tính năng Network Advantage giúp tổ chức xây dựng một hệ thống mạng an toàn, cô lập dữ liệu chuẩn xác và sẵn sàng mở rộng bền vững trong tương lai. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
