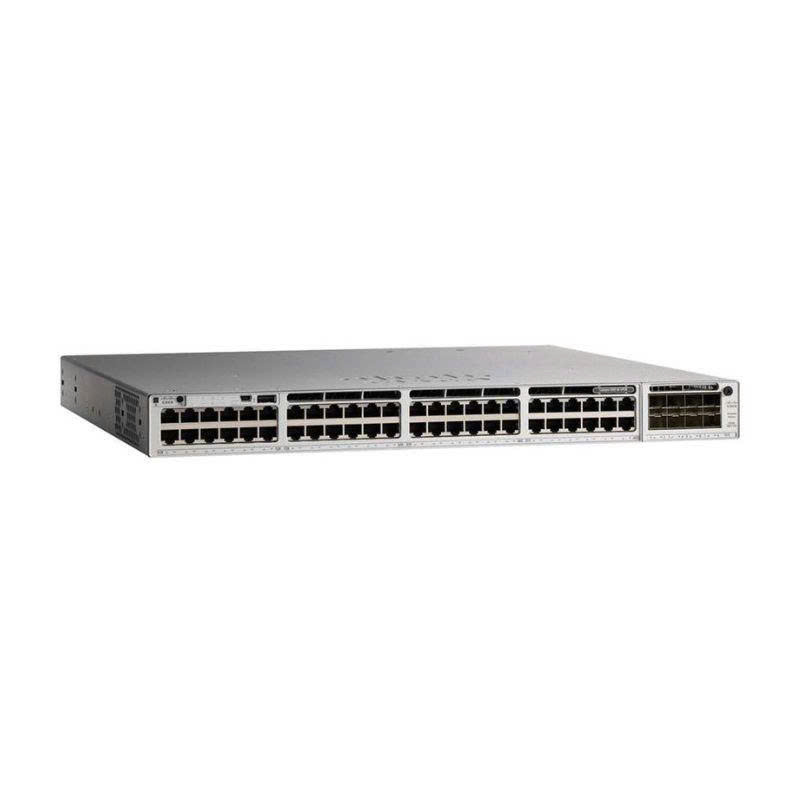

Switch mạng Cisco C9200-48P-A

Thị trường thiết bị mạng doanh nghiệp đang chứng kiến bước chuyển dịch cơ bản: thiết bị chuyển mạch lớp biên không còn đơn thuần làm nhiệm vụ phân phối gói tin Layer 2 mà phải đảm nhiệm vai trò trung tâm cấp nguồn công suất cao và xử lý định tuyến phân tán. Sự phát triển mạnh mẽ của hệ thống IoT công nghiệp, thiết bị kiểm soát ra vào, camera giám sát độ nét cao (4K/PTZ) và đặc biệt là sự đổ bộ của các Access Point chuẩn Wi-Fi 6/Wi-Fi 6E đòi hỏi thiết bị chuyển mạch phải có quỹ nguồn dồi dào, khả năng kiểm soát năng lượng thông minh và độ sẵn sàng 24/7.

Trong phân khúc 48 cổng Gigabit doanh nghiệp, Cisco Catalyst C9200-48P-A đại diện cho phân khúc cao cấp nhất (Network Advantage) của dòng Catalyst 9200, hướng trực tiếp đến các tổ chức tài chính - ngân hàng, tòa nhà văn phòng hạng A, bệnh viện, trường đại học và nhà máy quy mô lớn đòi hỏi sự toàn diện về hiệu năng lẫn bảo mật.

• Giai đoạn Catalyst 2960-X / 2960-XR: Đây từng là dòng switch truy cập bán chạy nhất của Cisco trong suốt một thập kỷ. Tuy nhiên, trước các yêu cầu về kiến trúc mạng điều khiển bằng phần mềm (Software-Defined Access - SD-Access) và phân đoạn lưu lượng ảo hóa, kiến trúc cũ dần bộc lộ giới hạn về năng lực xử lý.

• Kỷ nguyên Catalyst 9000 Series: Nhằm hiện thực hóa chiến lược Cisco DNA (Digital Network Architecture), Cisco giới thiệu dải sản phẩm Catalyst 9000 vận hành trên hệ điều hành mở Cisco IOS-XE và vi kiến trúc ASIC UADP chuyên dụng.

• Sự hình thành của C9200-48P-A: Được phát triển để kế thừa và thay thế trực tiếp các model kinh điển như 2960-XR và dòng 3650/3850 cũ, C9200-48P-A trang bị gói bản quyền Network Advantage cao nhất, tích hợp khả năng định tuyến Layer 3 nâng cao (IS-IS, BGP, VRF, VXLAN) cùng thiết kế phần cứng module hóa nguồn và quạt tản nhiệt.

Tính năng nổi bật

• Bản quyền Network Advantage toàn năng: Kích hoạt đầy đủ các giao thức chuyển mạch và định tuyến Layer 3 nâng cao: Full OSPF, EIGRP, IS-IS, BSR, MSDP, HSRP và IP SLA, xóa nhòa ranh giới giữa switch truy cập và switch phân phối.

• Phân đoạn mạng doanh nghiệp chuyên sâu: Hỗ trợ ảo hóa hạ tầng mạng bằng VRF (Virtual Routing and Forwarding), đóng gói đường hầm VXLAN, giao thức định vị LISP và kiểm soát truy cập dựa trên thẻ bảo mật SGT (Security Group Tag).

• Quỹ nguồn PoE+ cực đại 1440W: Trang bị nguồn chính PWR-C5-1KWAC cung cấp sẵn 740W PoE và mở rộng lên đến 1440W khi lắp thêm nguồn phụ thứ hai, cho phép cấp nguồn chuẩn IEEE 802.3at (30W/cổng) đồng thời trên cả 48 cổng RJ45.

• Hội tụ không dây (Wireless Convergence): Băng thông không dây tích hợp đạt tốc độ lên đến 48 Gbps trên mỗi bộ chuyển mạch, sẵn sàng làm trạm trung chuyển dữ liệu mật độ cao cho hạ tầng Wi-Fi 6/Wi-Fi 6E.

• Xếp chồng ảo hóa StackWise-160 Gbps: Cho phép gộp tối đa 8 switch C9200 thành một cụm chuyển mạch logic duy nhất với băng thông liên kết chuyên dụng 160 Gbps, đồng bộ bảng định tuyến và quản trị qua 1 IP duy nhất.

• Mã hóa phần cứng MACsec-128: Cung cấp tính năng mã hóa lưu lượng ở tầng liên kết dữ liệu (Layer 2) từ switch đến switch hoặc switch đến thiết bị đầu cuối, triệt tiêu nguy cơ nghe lén nội vi.

Thiết kế và chất liệu

Cisco Catalyst C9200-48P-A sở hữu thiết kế phần cứng chuẩn công nghiệp, chú trọng khả năng lắp đặt và vận hành bền bỉ:

• Khung gầm và kích thước: Thiết kế chuẩn rack 1U (19 inch) với kích thước chính xác là 1,73 * 17,5 * 13,8 inch (tương đương 4,4* 44,5 * 35,0cm) cùng trọng lượng 12,12 pound (5,5 kg).

• Chất liệu chế tạo: Thân vỏ máy gia công từ thép tấm cán nguội SECC mạ kẽm chất lượng cao, phủ sơn tĩnh điện chống oxy hóa, hỗ trợ cách điện và triệt tiêu xung nhiễu điện từ (EMI).

• Kiến trúc phần cứng module hóa FRU (Field-Replaceable Units):

  • Khay nguồn kép tháo lắp nóng (Hot-swappable): Hỗ trợ 2 khe cắm nguồn AC độc lập, cho phép chạy dự phòng $1+1$ hoặc cộng dồn công suất PoE lên tới 1440W.

  • Cụm quạt kép tháo rời: Hai khay quạt độc lập phía sau máy có thể rút thay thế trực tiếp khi switch đang vận hành mà không làm gián đoạn lưu lượng mạng.

• Giao diện vật lý: Mặt trước bố trí 48 cổng RJ45 mạ vàng chống suy hao tín hiệu, khe cắm mở rộng cho module Uplink rời (C9200-NM), cổng console kép (RJ45 và Micro-USB) cùng dãy đèn LED báo trạng thái đa chế độ (Status, Duplex, Speed, PoE).

Nguyên lý hoạt động

Cisco C9200-48P-A vận hành dựa trên cơ chế phân tách và phối hợp giữa hai mặt phẳng xử lý:

[ Khung tin đến (48 Cổng PoE+ / Cụm Uplink SFP/SFP+) ]
                           │
                           ▼
┌────────────────────────────────────────────────────────┐
│           MẶT PHẲNG DỮ LIỆU (DATA PLANE)               │
│ - Vi kiến trúc ASIC UADP 2.0 Mini xử lý 130,95 Mpps    │
│ - Tra cứu bảng phần cứng TCAM (32K MAC, FIB, 1.6K ACLs)│
│ - Bộ đệm gói 6 MB điều phối và gán nhãn QoS            │
│ - Mạch vi xử lý điều phối và giám sát nguồn PoE+       │
└────────────────────────────────────────────────────────┘
                           ▲
                           │ (Đồng bộ bảng định tuyến & Policy)
                           ▼
┌────────────────────────────────────────────────────────┐
│         MẶT PHẲNG ĐIỀU KHIỂN (CONTROL PLANE)           │
│ - CPU đa nhân chạy Cisco IOS-XE (4 GB DRAM, 4 GB Flash)│
│ - Xử lý định tuyến nâng cao: IS-IS, OSPF, EIGRP, VRF   │
│ - Bảo vệ bộ vi xử lý bằng cơ chế CoPP chống DoS        │
└────────────────────────────────────────────────────────┘

1. Chuyển tiếp phần cứng tốc độ dây (Wire-Speed Switching): Khi một gói tin đi vào cổng RJ45, chip ASIC UADP 2.0 Mini thực hiện tra cứu trực tiếp bảng địa chỉ MAC (32.000 mục) hoặc bảng chuyển tiếp thông tin FIB (14.000 tuyến IPv4) lưu trên bộ nhớ TCAM tốc độ cao. Các chính sách ACL (1.600 mục) và QoS (1.000 mục) được thực thi tức thì ở cấp độ phần cứng mà không làm tiêu tốn tài nguyên của CPU.

2. Xử lý định tuyến nâng cao và ảo hóa: CPU đảm nhiệm việc tính toán các thuật toán định tuyến phức tạp (IS-IS, OSPF), duy trì các bảng định tuyến ảo hóa độc lập (VRF) và đóng gói lưu lượng VXLAN/LISP trên nền tảng hệ điều hành mở Cisco IOS-XE.

3. Cơ chế cấp nguồn PoE thông minh: Khi thiết bị ngoại vi kết nối vào cổng RJ45, switch sử dụng vi mạch điều khiển phát hiện mức trở kháng theo chuẩn IEEE 802.3at/af và đàm phán công suất chính xác qua giao thức LLDP/CDP, tự động trích xuất năng lượng từ nguồn chính PWR-C5-1KWAC (740W) hoặc phối hợp cùng nguồn phụ (tối đa 1440W), đảm bảo tự động ngắt điện bảo vệ khi xảy ra quá tải hay ngắn mạch.

Lợi ích

• Khả năng ảo hóa và cô lập mạng tuyệt đối: Nhờ VRF, VXLAN và Cisco SGT, doanh nghiệp có thể cô lập hoàn toàn mạng camera an ninh, mạng quản lý tòa nhà (BMS) và mạng dữ liệu người dùng trên cùng một hạ tầng vật lý mà không lo ngại rò rỉ dữ liệu.

• Cấp nguồn tối đa cho các thiết bị công suất cao: Quỹ nguồn 1440W sẵn sàng nuôi các hệ thống Camera PTZ tầm xa, màn hình hiển thị số PoE và các bộ phát Wi-Fi 6/Wi-Fi 6E công suất lớn mà không cần kéo thêm dây điện 220V hay lắp injector rời.

• Vận hành không gián đoạn (High Resiliency): Khả năng thay thế nóng nguồn và quạt kết hợp chỉ số độ bền MTBF 375.570 giờ (~42 năm vận hành) bảo vệ hệ thống trước sự cố ngắt nguồn đột ngột, đảm bảo tính sẵn sàng 99.999%.

• Quản trị tự động hóa hiện đại: Hỗ trợ giao thức chuẩn mở NETCONF/RESTCONF và mô hình dữ liệu YANG, giúp quản trị viên cấu hình tự động hàng loạt switch qua kịch bản lập trình, tiết kiệm thời gian vận hành.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chuẩn so sánh	Cisco Catalyst C9200-48P-A	Sản phẩm khác
Gói tính năng định tuyến	Network Advantage (Full L3: IS-IS, VRF, VXLAN)	Layer 3 Access (OSPFv2/v3 cơ bản)
Công suất PoE tối đa	1440W (Khi dùng nguồn kép PWR-C5)	740W (Nguồn hàn cố định)
Cấu trúc Nguồn & Quạt	Module rời FRU (Hot-swappable)	Hàn cố định bên trong thân máy
Băng thông Stacking	160 Gbps (Cáp chuyên dụng StackWise)	100 Gbps (Sử dụng cổng uplink)
Băng thông không dây	Lên đến 48 Gbps/switch	Không tích hợp
Phân đoạn mạng bảo mật	VRF, VXLAN, LISP, Cisco SGT	VRF-Lite cơ bản
Bảo mật phần cứng	Mã hóa cổng MACsec-128	Không hỗ trợ MACsec

Ưu điểm và nhược điểm

Ưu điểm

• Sở hữu trọn bộ tính năng Layer 3 chuyên sâu: IS-IS, full OSPF, VRF, VXLAN, LISP, SGT.

• Công suất cấp nguồn PoE+ lên đến 1440W vượt trội hàng đầu phân khúc 48 cổng.

• Phần cứng module hóa FRU hoàn toàn cho phép thay thế nóng quạt và nguồn dự phòng.

• Băng thông StackWise-160 Gbps mạnh mẽ, không làm tiêu tốn các cổng uplink quang.

• Khả năng hội tụ không dây lên đến 48 Gbps hỗ trợ tối ưu cho Wi-Fi 6 thế hệ mới.

Nhược điểm

• Cần trang bị thêm module Uplink rời (C9200-NM-4G hoặc C9200-NM-4X) để có cổng kết nối quang.

• Bộ phụ kiện xếp chồng C9200-STACK-KIT không đi kèm sẵn trong hộp tiêu chuẩn (phải mua thêm).

Hướng dẫn sử dụng

* Cấu hình phân đoạn mạng ảo hóa với VRF (Virtual Routing and Forwarding)

Plaintext

Switch# configure terminal
! Tạo bảng định tuyến VRF riêng biệt cho hệ thống Camera an ninh
Switch(config)# vrf definition VRF_CAMERA
Switch(config-vrf)# address-family ipv4
Switch(config-vrf-af)# exit
Switch(config-vrf)# exit

! Gán giao diện SVI vào VRF cô lập
Switch(config)# interface vlan 200
Switch(config-if)# vrf forwarding VRF_CAMERA
Switch(config-if)# ip address 10.200.1.1 255.255.255.0
Switch(config-if)# no shutdown
Switch(config-if)# exit

* Thiết lập định tuyến động IS-IS (Tính năng của gói Network Advantage)

Plaintext

Switch(config)# router isis Enterprise-Domain
Switch(config-router)# net 49.0001.1921.6800.1001.00
Switch(config-router)# metric-style wide
Switch(config-router)# exit
Switch(config)# interface vlan 100
Switch(config-if)# ip router isis Enterprise-Domain
Switch(config-if)# exit

* Kích hoạt giám sát chất lượng mạng chủ động (IP SLA Responder)

Plaintext

Switch(config)# ip sla responder
Switch(config)# ip sla 10
Switch(config-ip-sla)# icmp-echo 8.8.8.8
Switch(config-ip-sla-echo)# frequency 10
Switch(config-ip-sla-echo)# exit
Switch(config)# ip sla schedule 10 life forever start-time now

* Thiết lập cụm xếp chồng StackWise-160

1. Lắp bộ kit adapter C9200-STACK-KIT vào khe cắm phía sau của các switch C9200.

2. Kết nối cáp stack chuyên dụng tạo thành vòng tròn khép kín (closed-loop).

3. Đặt độ ưu tiên trên switch mong muốn chỉ định làm Master:


   Plaintext



   Switch# configure terminal
   Switch(config)# switch 1 priority 15
   Switch(config)# end
   Switch# write memory


4. Cấp nguồn switch Master trước, sau đó bật switch Member để hệ thống tự động gộp bảng điều khiển với băng thông 160 Gbps.

Lưu ý khi sử dụng

• Tránh cắm tải PoE vượt quá 740W khi chỉ chạy 1 nguồn: Khi chưa lắp bộ nguồn phụ thứ hai, nếu tổng công suất tiêu thụ của các thiết bị vượt quá 740W, switch sẽ tự động ngắt điện các cổng có mức ưu tiên thấp.

• Tránh tháo giật module quang khi chưa mở khóa lẫy: Thao tác cắm/rút module mạng rời C9200-NM và module quang SFP/SFP+ cần thực hiện đúng quy trình chốt ngàm để không làm hỏng chân tiếp xúc.

• Tránh bỏ qua việc nối dây tiếp địa (Chassis Ground): Với tổng công suất cấp điện lên tới 1440W, hiện tượng tĩnh điện tích tụ trên 48 sợi dây cáp mạng là rất lớn; bắt buộc phải đấu nối dây tiếp đất từ khung máy vào thanh đồng tủ rack.

• Tránh ngắt điện khi nâng cấp hệ điều hành qua phân vùng Flash 4 GB: Quá trình cài đặt firmware IOS-XE cần duy trì nguồn điện ổn định để tránh lỗi phân vùng khởi động Rommon.

Chia sẻ cảm nhận cá nhân

• Chị Hoa, Hà Nội chia sẻ rằng: "Khi thử nghiệm kết nối đồng thời 44 Access Point Wi-Fi 6 công suất cao cùng 4 camera PTZ, điện áp cấp qua các cổng luôn ổn định tuyệt đối, không ghi nhận bất kỳ hiện tượng sụt nguồn hay nhấp nháy đèn trạng thái."

Đánh giá chung về sản phẩm

Cisco Catalyst C9200-48P-A là giải pháp chuyển mạch toàn diện hàng đầu phân khúc Enterprise Access:

• Hiệu năng & Băng thông: Chuyển mạch 176 Gbps, 130,95 Mpps, StackWise-160 Gbps.

• Năng lực định tuyến & Tính năng phần mềm: Hỗ trợ toàn diện IS-IS, VRF, VXLAN, SGT.

• Năng lực cấp nguồn PoE+: Quỹ nguồn 740W mở rộng lên tới 1440W.

• Độ bền bỉ & Tin cậy: MTBF 375.570 giờ, nguồn và quạt thay nóng FRU.

Lời khuyên lựa chọn sản phẩm phù hợp

• Doanh nghiệp có hạ tầng mạng mở rộng, cần chạy các giao thức định tuyến động quy mô lớn (IS-IS, EIGRP, Full OSPF) hoặc cần phân đoạn mạng bằng VRF/VXLAN/SGT.

• Cần cấp nguồn PoE+ mật độ cao cho 30 đến 48 thiết bị công suất lớn (Camera AI, Access Point Wi-Fi 6 đa băng tần).

• Đòi hỏi độ sẵn sàng cao, cần khả năng lắp 2 nguồn dự phòng tháo lắp nóng 1+1 để vận hành 24/7.

Thiết bị chuyển mạch Cisco Catalyst C9200-48P-A là mắt xích hoàn hảo cho các hạ tầng số hiện đại đòi hỏi sự an toàn và hiệu năng đỉnh cao. Sự kết hợp giữa công suất PoE+ 1440W, phần cứng nguồn/quạt module hóa thay thế nóng và gói tính năng Network Advantage toàn diện giúp doanh nghiệp sở hữu một nền tảng mạng mạnh mẽ, an toàn và sẵn sàng cho mọi nhu cầu mở rộng quy mô trong tương lai. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
