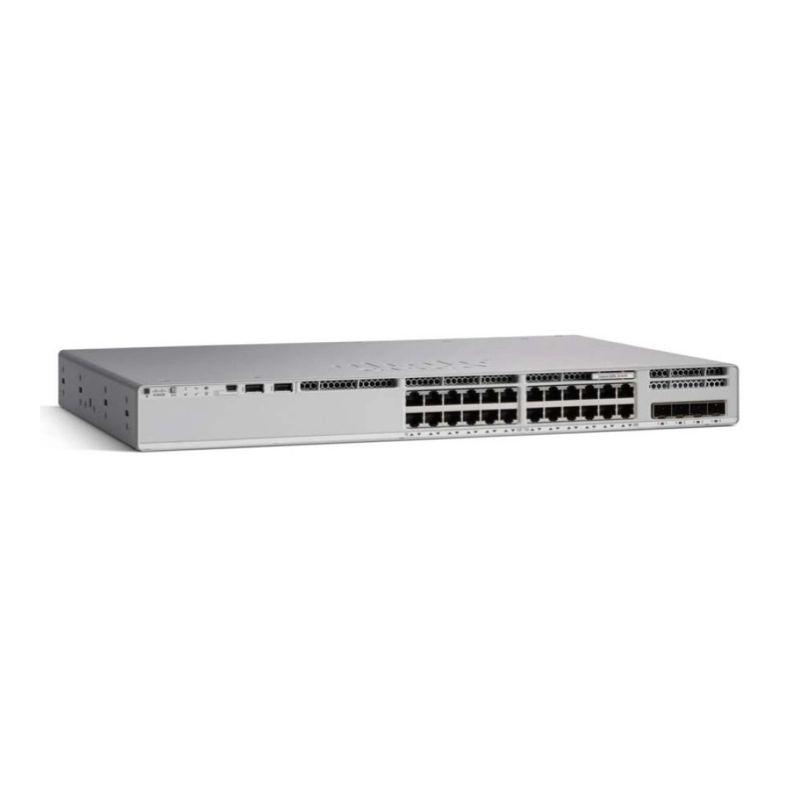

Switch mạng Cisco C9200L-24P-4G-A

Thị trường thiết bị chuyển mạch doanh nghiệp hiện đại đang chứng kiến sự hội tụ giữa hai nhu cầu cốt lõi: khả năng cấp nguồn công suất lớn qua cáp mạng (PoE+) và năng lực xử lý định tuyến phân tán ngay tại lớp biên truy cập (Edge Access Layer). Sự gia tăng của các thiết bị IoT công nghiệp, hệ thống camera giám sát độ nét cao (4K/PTZ) và các điểm phát sóng không dây chuẩn Wi-Fi 6/Wi-Fi 6E đòi hỏi thiết bị chuyển mạch không chỉ đơn thuần là bộ chia mạng dữ liệu mà phải là một trạm cấp năng lượng thông minh và điều phối lưu lượng an toàn.

Trong phân khúc 24 cổng mạng Gigabit doanh nghiệp, Cisco Catalyst C9200L-24P-4G-A được xem là lựa chọn trọng điểm phục vụ các văn phòng chi nhánh, tòa nhà thương mại, bệnh viện, trường học và khu công nghiệp mong muốn tiếp cận nền tảng phần mềm cấp cao Network Advantage với mức chi phí đầu tư phần cứng (CapEx) tối ưu.

Thương hiệu Catalyst của Cisco từ lâu đã định hình tiêu chuẩn phần cứng mạng viễn thông toàn cầu:

• Kỷ nguyên Catalyst 2960 Series: Các thế hệ kinh điển như 2960-S, 2960-X và 2960-XR đã thống trị phân khúc switch biên suốt hơn 10 năm nhờ độ bền bỉ. Tuy nhiên, kiến trúc vi xử lý cũ và hệ điều hành cổ điển (Cisco Classic IOS) dần bộc lộ giới hạn trước các yêu cầu tự động hóa và mạng điều khiển bằng phần mềm (SDN).

• Bước nhảy vọt Catalyst 9000 Series: Nhằm hiện thực hóa kiến trúc Cisco DNA (Digital Network Architecture), Cisco trình làng thế hệ Catalyst 9000 vận hành trên hệ điều hành mở Cisco IOS-XE.

• Sự hình thành của C9200L-24P-4G-A: Được giới thiệu như một phần của series Catalyst 9200, phiên bản mang hậu tố "L" (Fixed Uplinks) ra đời nhằm cung cấp đầy đủ sức mạnh của chip ASIC UADP và hệ điều hành IOS-XE mở nhưng tích hợp sẵn cổng quang cố định, mang đến phương án thay thế trực tiếp và nâng cấp toàn diện cho dòng 2960-X/XR trước đây.

Tính năng nổi bật

• Bản quyền cấp cao Network Advantage: Không bị giới hạn như bản Network Essentials, gói Advantage mở khóa toàn bộ các tính năng định tuyến quy mô lớn gồm BGP, IS-IS, full OSPF, VRF-Lite (ảo hóa phân đoạn mạng) và PBR (Policy-Based Routing).

• Công nghệ cấp nguồn PoE+ liên tục (Perpetual PoE): Cho phép duy trì cấp nguồn không gián đoạn cho camera IP, hệ thống kiểm soát cửa và access point Wi-Fi ngay cả trong quá trình switch khởi động lại hoặc nâng cấp phần mềm.

• Khả năng xếp chồng StackWise-80: Đồng bộ hóa tối đa 8 thiết bị trong cụm với băng thông liên kết 80 Gbps, tạo ra một switch logic duy nhất được quản lý qua một địa chỉ IP master.

• Mã hóa liên kết phần cứng MACsec-128: Cung cấp tính năng mã hóa lưu lượng ở tầng liên kết dữ liệu (Layer 2) từ switch đến switch hoặc switch đến thiết bị đầu cuối, triệt tiêu nguy cơ nghe lén nội vi.

• Giám sát lưu lượng chuyên sâu Flexible NetFlow: Hỗ trợ thu thập, phân tích toàn diện từng luồng thông tin (flow-by-flow) phục vụ giám sát băng thông và hỗ trợ các giải pháp an ninh mạng (SIEM/XDR).

Thiết kế và chất liệu

Cisco C9200L-24P-4G-A sở hữu thiết kế phần cứng chuẩn công nghiệp, chú trọng độ bền và khả năng lắp đặt chuẩn rack 1U (19 inch):

• Kích thước và trọng lượng: Kích thước vật lý gọn gàng đạt 4.4 * 44.5 * 28.8cm với trọng lượng 4.71 kg, giúp thiết bị dễ dàng lắp đặt vừa vặn vào các tủ rack mạng nông (wall-mount hoặc depth-constrained rack).

• Kết cấu khung vỏ: Thân vỏ chế tạo bằng hợp kim thép tấm cán nguội (SECC) mạ kẽm chất lượng cao, phủ lớp sơn tĩnh điện chống oxy hóa, hỗ trợ chống nhiễu điện từ (EMI) hiệu quả.

• Khả năng module hóa nguồn cấp (FRU): Thiết bị trang bị khay nguồn phía sau có thể tháo lắp nóng (Field-Replaceable Unit), hỗ trợ cấu hình nguồn kép dự phòng n+1 linh hoạt.

• Hệ thống tản nhiệt thông minh: Hệ thống quạt làm mát kép dạng luồng khí thổi ngang (side-to-side) tự động điều tốc theo cảm biến nhiệt độ bo mạch, giúp thiết bị vận hành êm ái khi tải thấp và tản nhiệt tối ưu khi cấp nguồn PoE+ đầy tải.

• Giao diện vật lý mặt trước: Gồm 24 cổng RJ45 mạ vàng chống mòn, cụm 4 khe cắm quang SFP 1G cố định, cổng console chuyên dụng (RJ45 và Micro-USB) cùng hệ thống đèn LED đa chế độ (Status, Duplex, Speed, PoE).

Nguyên lý hoạt động

Cisco C9200L-24P-4G-A hoạt động dựa trên cơ chế phân tách và phối hợp giữa hai mặt phẳng xử lý:

[ Gói tin dữ liệu vào (Ingress Ports) ]
                 │
                 ▼
┌────────────────────────────────────────────────────────┐
│           MẶT PHẲNG DỮ LIỆU (DATA PLANE)               │
│ - Chip ASIC UADP 2.0 Mini xử lý tốc độ dây 41.66 Mpps  │
│ - Tra cứu bảng phần cứng TCAM (MAC Table, FIB, ACLs)   │
│ - Điều phối công suất PoE qua vi mạch kiểm soát nguồn  │
└────────────────────────────────────────────────────────┘
                 ▲
                 │ (Tra đổi trạng thái / cập nhật bảng định tuyến)
                 ▼
┌────────────────────────────────────────────────────────┐
│         MẶT PHẲNG ĐIỀU KHIỂN (CONTROL PLANE)           │
│ - Bộ xử lý trung tâm (CPU) cùng bộ nhớ 2 GB DRAM       │
│ - Hệ điều hành Cisco IOS-XE xử lý BGP, OSPF, VRF       │
│ - Bảo vệ CPU trước lưu lượng bất thường bằng CoPP      │
└────────────────────────────────────────────────────────┘

1. Xử lý chuyển tiếp tốc độ dây (Wire-Speed Data Plane): Toàn bộ dữ liệu chuyển tiếp ở Layer 2 và định tuyến Layer 3 đều được gán nhãn và xử lý trực tiếp trên vi mạch chuyên dụng ASIC UADP 2.0 Mini thông qua bảng nhớ TCAM. Nhờ đó, thông lượng 41.66 Mpps được duy trì ổn định mà không phụ thuộc vào tải xử lý của CPU.

2. Quản trị định tuyến thông minh (Control Plane): CPU đảm nhiệm việc tính toán thuật toán đường đi ngắn nhất (OSPF), duy trì bảng định tuyến ngoại biên (BGP) và cô lập dữ liệu người dùng qua các bảng định tuyến ảo (VRF-Lite) trên hệ điều hành mở IOS-XE.

3. Cơ chế cấp nguồn tự động: Khi thiết bị ngoại vi kết nối vào cổng RJ45, switch sử dụng vi mạch điều khiển phát hiện mức trở kháng theo chuẩn IEEE 802.3at/af và đàm phán công suất chính xác qua giao thức LLDP/CDP, tự động trích xuất năng lượng từ bộ nguồn PWR-C5-600WAC.

Lợi ích

• Loại bỏ hoàn toàn chi phí dây nguồn phụ: Nhờ 24 cổng Full PoE+ với nguồn AC 600W, toàn bộ camera, điện thoại IP và thiết bị Wi-Fi đều hoạt động trực tiếp qua một sợi cáp mạng duy nhất, tiết kiệm chi phí thi công ổ cắm.

• Thời gian hoạt động liên tục (Uptime) tối đa: Cơ chế nguồn kép thay nóng kết hợp tính năng Perpetual PoE giữ cho toàn bộ hệ thống camera an ninh và kiểm soát cửa không bao giờ bị mất nguồn, bảo vệ an toàn cho cơ sở vật chất 24/7.

• Phân đoạn mạng doanh nghiệp an toàn: Nhờ tính năng VRF-Lite trong gói Network Advantage, doanh nghiệp dễ dàng chia tách mạng máy tính nội bộ, mạng camera an ninh và mạng khách (Guest) chạy độc lập trên cùng một thiết bị vật lý mà không sợ rò rỉ dữ liệu.

• Bảo vệ vốn đầu tư dài hạn: Khả năng xếp chồng StackWise-80 lên đến 136 Gbps và 101 Mpps giúp hệ thống mạng mở rộng quy mô mượt mà khi doanh nghiệp tăng thêm nhân sự.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Được trang bị sẵn bản quyền Network Advantage cao cấp nhất của dòng Catalyst 9200.

• Bộ cấp nguồn công suất lớn (600W) hỗ trợ cấp nguồn đầy đủ cho 24 cổng PoE+.

• Thiết kế module nguồn tháo lắp nóng (FRU) mang lại độ dự phòng phần cứng tiêu chuẩn doanh nghiệp.

• Công nghệ Perpetual PoE giúp duy trì nguồn liên tục cho các thiết bị quan trọng.

• Băng thông xếp chồng chuyên dụng 80 Gbps không làm mất 4 cổng uplink quang 1G.

Nhược điểm

• 4 cổng Uplink quang bị cố định ở tốc độ 1G SFP (không thể nâng cấp lên 10G SFP+).

• Cần đặt mua thêm bộ phụ kiện C9200L-STACK-KIT nếu muốn sử dụng tính năng xếp chồng.

• Dung lượng bộ nhớ DRAM 2 GB / Flash 4 GB ở mức vừa đủ cho hệ điều hành IOS-XE hiện đại.

Hướng dẫn sử dụng

* Cấu hình phân chia VLAN và cấp nguồn PoE+

Plaintext

Switch# configure terminal
! Tạo VLAN cho hệ thống Camera an ninh
Switch(config)# vlan 50
Switch(config-vlan)# name Surveillance_Camera
Switch(config-vlan)# exit

! Cấu hình dải cổng kết nối Camera và ưu tiên nguồn điện
Switch(config)# interface range gigabitEthernet 1/0/1 - 12
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 50
Switch(config-if-range)# power inline port priority high
Switch(config-if-range)# exit

* Kích hoạt tính năng Perpetual PoE giữ nguồn liên tục

Plaintext

Switch(config)# interface range gigabitEthernet 1/0/1 - 12
Switch(config-if-range)# power inline perpetual
Switch(config-if-range)# end
Switch# write memory

* Cấu hình định tuyến động OSPF (Tính năng của Network Advantage)

Plaintext

Switch# configure terminal
Switch(config)# ip routing
Switch(config)# router ospf 10
Switch(config-router)# router-id 10.254.254.1
Switch(config-router)# network 192.168.50.0 0.0.0.255 area 0
Switch(config-router)# exit

* Thiết lập cụm xếp chồng StackWise-80

1. Lắp thanh kit xếp chồng C9200L-STACK-KIT vào khay phía sau của từng switch C9200L.

2. Nối dây cáp stack tạo thành vòng tròn khép kín (closed-loop topology).

3. Đặt độ ưu tiên trên switch mong muốn làm Master:


   Plaintext



   Switch# configure terminal
   Switch(config)# switch 1 priority 15
   Switch(config)# end
   Switch# write memory


4. Cấp điện switch Master trước, sau đó bật switch Member để hệ thống tự động gộp bảng điều khiển với băng thông 136 Gbps.

Lưu ý khi sử dụng

• Tránh cắm module quang 10G (SFP+) vào cụm Uplink: Các cổng quang trên C9200L-24P-4G-A là cổng cố định chuẩn 1G SFP; cắm module 10G sẽ khiến cổng không thể thiết lập liên kết (Link down).

• Tránh để thiết bị vận hành thiếu dây tiếp đất: Khung vỏ thép cần được bắt dây tiếp địa chắc chắn để giải phóng dòng tĩnh điện và bảo vệ cổng PoE trước các xung sét lan truyền qua dây mạng chạy ngoài trời.

• Tránh ngắt nguồn điện đột ngột khi đang lưu cấu hình hoặc cập nhật IOS-XE: Phân vùng Flash 4 GB có thể bị lỗi phân vùng khởi động (Rommon mode) nếu mất điện khi hệ thống đang ghi dữ liệu.

• Tránh vượt quá tổng tải nguồn 600W: Khi kết nối cùng lúc các thiết bị PoE công suất lớn (đèn chiếu sáng thông minh, camera sấy kính, loa IP), hãy dùng lệnh show power inline để kiểm tra tổng công suất tiêu thụ thực tế.

Chia sẻ cảm nhận cá nhân

• Anh Đại, Nam Định chia sẻ rằng: "Khả năng vận hành của nguồn AC PWR-C5-600WAC đem lại sự an tâm tuyệt đối. Khi kết nối đồng loạt 20 camera giám sát hồng ngoại ban đêm, điện áp trên các cổng vẫn ổn định, không xuất hiện hiện tượng sụt nguồn hay khởi động lại thiết bị camera."

Đánh giá chung về sản phẩm

Cisco Catalyst C9200L-24P-4G-A là dòng thiết bị chuyển mạch Layer 3 cấp nguồn chuyên nghiệp:

• Hiệu năng & Khả năng mở rộng: Chuyển mạch 56 Gbps, mở rộng lên 136 Gbps khi ghép cụm StackWise-80.

• Độ tin cậy phần cứng: Khay nguồn FRU tháo lắp nóng kết hợp Perpetual PoE.

• Tính năng phần mềm: Gói Network Advantage cung cấp toàn diện các giao thức BGP, OSPF, VRF-Lite.

• Tính kinh tế: Chi phí hợp lý cho một giải pháp Cisco Catalyst 9000 có đầy đủ tính năng cao cấp.

Lời khuyên lựa chọn sản phẩm phù hợp

• Doanh nghiệp cần triển khai 24 cổng cấp nguồn PoE+ công suất mạnh cho hệ thống Camera IP, Access Point Wi-Fi hoặc điện thoại VoIP.

• Hạ tầng mạng doanh nghiệp cần chạy các giao thức định tuyến phức tạp (BGP, VRF-Lite) ngay tại lớp truy cập.

• Đòi hỏi tính sẵn sàng cao, cần nguồn kép dự phòng thay nóng và tính năng Perpetual PoE.

• Băng thông đường trục hiện tại kết nối lên Core switch chỉ yêu cầu cổng quang tốc độ 1G SFP.

Nhìn chung, Switch mạng Cisco C9200L-24P-4G-A là mắt xích quan trọng trong hệ sinh thái hạ tầng số doanh nghiệp. Sự kết hợp giữa năng lực cấp nguồn 24 cổng PoE+ bền bỉ, nguồn AC 600W dạng module tháo lắp nóng, công nghệ StackWise-80 và gói phần mềm Network Advantage cao cấp biến thiết bị thành một khoản đầu tư bền vững, đảm bảo hiệu năng chuyển mạch thông suốt và tính bảo mật lâu dài cho toàn bộ hệ thống. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
