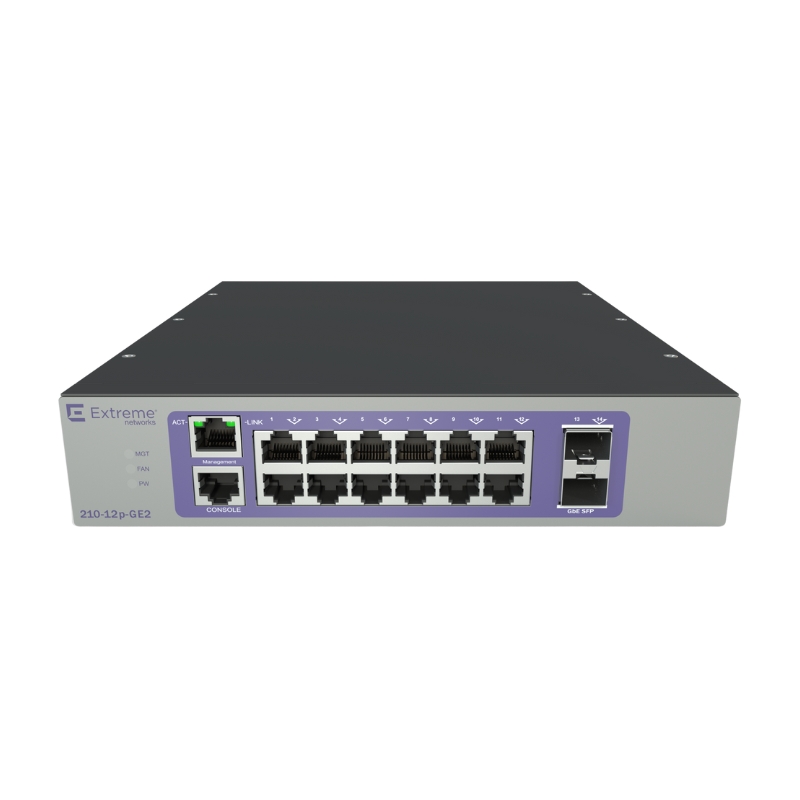

Switch mạng Extreme L2 210-12p-GE2 14 port

Thị trường thiết bị mạng tại các văn phòng giao dịch, chi nhánh ngân hàng, phòng khám thông minh và các nút điều khiển biên ghi nhận nhu cầu bùng nổ đối với dòng switch chuyển mạch nhỏ gọn tích hợp cấp nguồn qua cáp mạng (PoE+). Sự xuất hiện dày đặc của camera giám sát AI chuẩn 4K, trạm kiểm soát cửa ra vào (Access Control) và các bộ phát sóng Wi-Fi 6 đòi hỏi hạ tầng mạng phải cấp nguồn trực tiếp và truyền dữ liệu tốc độ cao mà không làm rối loạn hệ thống dây dẫn 220V.

Tuy nhiên, phần lớn các dòng switch thương mại phổ thông cỡ nhỏ trên thị trường thường cắt giảm năng lực xử lý (sử dụng chip chuyển mạch non-blocking kém chất lượng), ngân sách PoE nghèo nàn, bảng địa chỉ MAC hạn chế và hoàn toàn thiếu vắng cổng quản lý độc lập ngoài băng tần (OOB). Switch mạng Extreme L2 210-12p-GE2 14 port thuộc hệ sinh thái ExtremeSwitching 200 Series ra đời nhằm giải quyết triệt để phân khúc khắt khe này: thiết kế dạng bán rack (half-rack) tinh gọn, cấp nguồn PoE+ 123W bền bỉ, tích hợp vi xử lý ARM Cortex-A9 và năng lực chuyển mạch non-blocking chuẩn Enterprise.

Tính năng nổi bật

• Ngân sách cấp nguồn PoE+ 123W mạnh mẽ: Trang bị 12 cổng PoE+ 10/100/1000BaseT (RJ-45) chuẩn IEEE 802.3at với tổng công suất Nguồn PoE: 123W, cấp nguồn trơn tru cho Access Point Wi-Fi 6, camera an ninh PTZ và điện thoại VoIP mà không cần kéo thêm adapter nguồn ngoài.

• Giao diện Uplink quang độc lập (Dedicated SFP): Bổ sung 2 cổng 100/1000BASE-X (SFP) chưa được sử dụng làm cổng quang chuyên trách, cho phép vận hành đồng thời toàn bộ 14 cổng kết nối mà không bị hiện tượng chia sẻ logic cổng như các cổng Combo.

• Thông lượng chuyển mạch tốc độ dây non-blocking: Đạt năng lực chuyển mạch nội tại 28 Gbps cùng tốc độ xử lý chuyển tiếp gói tin 20,8 Mpps, duy trì luồng dữ liệu thông suốt ở tốc độ Gigabit trên toàn bộ các cổng mạng.

• Kênh quản trị cô lập Out-of-Band (OOB) chuyên biệt: Tích hợp 1 cổng quản lý ngoài băng tần 10/100 BaseT cùng 1 cổng giao tiếp nối tiếp RJ-45 (Console), hỗ trợ kỹ sư IT truy cập cứu hộ switch độc lập với luồng dữ liệu người dùng.

• Bộ lọc an ninh vi mô ACL đồ sộ: Hỗ trợ tới 100 danh sách kiểm soát truy cập (ACL) với 1023 quy tắc cho mỗi danh sách, tạo thành tường rào kiểm soát gói tin sâu ngay tại cổng biên.

• Phân phối hàng đợi ưu tiên QoS chuyên nghiệp: Cung cấp 8 loại phương tiện giao thông (xếp hàng) kết hợp Số lượng phiên bản MSTP: 4 và Nhóm truy cập liên kết (LAG): 6, bảo đảm chất lượng thoại, video hội nghị và tối ưu luồng dữ liệu dự phòng.

Thiết kế và chất liệu

• Hình thái bán rack (Half-Rack) công thái học: Thiết bị sở hữu kích thước Cao 4,4 cm x Rộng 20,9 cm x Sâu 25,5 cm cùng trọng lượng 1,93 kg, chiếm độ cao 1U và chỉ một nửa chiều rộng tủ rack tiêu chuẩn, cho phép lắp đặt song song 2 thiết bị trên cùng một thanh khay giá đỡ.

• Khung vỏ kim loại công nghiệp chống nhiễu: Thân máy gia công từ tôn thép mạ kẽm dày dặn, có khả năng triệt tiêu bức xạ điện từ trường (EMI), chống xung đột tĩnh điện và bảo vệ an toàn cho bảng mạch nguồn PoE công suất lớn bên trong.

• Bố trí mặt trước trực quan: Cụm 12 cổng PoE+ Gigabit được sắp xếp khoa học thành hai hàng so le, bên cạnh là 2 cổng quang SFP, cổng RJ-45 Console và cổng quản lý OOB, đi kèm dải đèn LED hiển thị trạng thái cấp nguồn PoE và trạng thái liên kết chi tiết.

• Cơ chế tản nhiệt luồng khí cưỡng bức thông minh: Hệ thống khe tản nhiệt hai bên sườn máy được bố trí khoa học, giải tỏa nhanh lượng nhiệt phát sinh từ khối nguồn PoE 123W, đảm bảo hệ thống vận hành bền bỉ liên tục 24/7 trong không gian kỹ thuật kín.

Nguyên lý hoạt động

Extreme L2 210-12p-GE2 vận hành dựa trên cơ chế phân luồng logic giữa mạch chuyển mạch ASIC tốc độ cao, khối điều khiển nguồn PoE thông minh và bộ xử lý trung tâm ARM:

1. Khởi động và Quản trị nền tảng: Bộ vi xử lý ARM Cortex-A9 32-bit, xung nhịp 400 MHz nạp hệ điều hành từ Bộ nhớ Flash 128MB vào Bộ nhớ DRAM 512MB, kích hoạt cấu hình bảo mật, khởi tạo bảng VLAN và kích hoạt chip quản lý nguồn PoE.

2. Cấp nguồn thông minh qua cáp mạng (PoE Management): Khi thiết bị ngoại vi (PD) cắm vào 12 cổng mạng, switch bắt tay nhận diện chuẩn 802.3af/at, tự động trích xuất công suất từ tổng ngân sách Nguồn PoE: 123W để nuôi thiết bị mà không làm sụt áp.

3. Chuyển tiếp khung tin tốc độ dây (Store-and-Forward): Dữ liệu đi vào 14 cổng mạng được mạch ASIC xử lý toàn vẹn. Thiết bị liên tục cập nhật bảng 16.000 địa chỉ MAC, dùng Bộ đệm MAC 1.5MB hấp thụ xung đột lưu lượng đột ngột để chống rớt khung tin.

4. Lọc an ninh phần cứng qua bộ quy tắc ACL: Mỗi khung tin được quét tự động qua 100 danh sách ACL (1023 quy tắc/danh sách), ngăn chặn truy cập trái phép và cách ly luồng dữ liệu độc hại ở tốc độ phần cứng mà không ảnh hưởng tới băng thông 28 Gbps.

5. Điều phối ưu tiên qua QoS 8 hàng đợi: Gói tin được phân loại vào 8 loại phương tiện giao thông (xếp hàng) theo nhãn DSCP/802.1p, bảo đảm dữ liệu thoại VoIP và camera giám sát luôn được ưu tiên đi trước dữ liệu duyệt web.

6. Kênh cứu hộ độc lập Out-of-Band (OOB): Lưu lượng điều khiển qua 1 cổng quản lý ngoài băng tần 10/100 BaseT và cổng Console RJ-45 vận hành trên mạch tách biệt hoàn toàn với mạng dữ liệu của 12 cổng PoE+, cho phép cứu hộ switch an toàn từ xa.

Lợi ích

• Cắt giảm tối đa chi phí dây nguồn và adapter: Tổng công suất 123W PoE+ trên 12 cổng cho phép cấp điện trực tiếp cho toàn bộ hệ thống camera an ninh và Wi-Fi biên mà không cần kéo thêm dây điện 220V.

• Tiết kiệm diện tích tủ rack: Thiết kế bán rack 1,93 kg nhỏ gọn, dễ dàng lắp ghép vào các hộp kỹ thuật treo tường nông hoặc đặt dưới gầm bàn tại các chi nhánh.

• Hiệu năng chuyển mạch tốc độ cao: Băng thông chuyển mạch 28 Gbps và tốc độ 20,8 Mpps bảo đảm các luồng video giám sát chuẩn 4K truyền về đầu ghi không bị trễ hay giật lag.

• Cứu hộ hệ thống an toàn qua cổng OOB: Cổng quản trị ngoài băng tần giúp kỹ sư IT khắc phục sự cố cấu hình mạng từ xa mà không lo bị mất quyền kiểm soát switch khi mạng dữ liệu bị nghẽn.

• Mở rộng kết nối quang học đường dài: 2 cổng quang SFP độc lập giúp truyền tín hiệu về trung tâm cách xa hàng km qua cáp quang mà không tốn cổng đồng PoE+.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí chất lượng	Extreme L2 210-12p-GE2 14 port	Sản phẩm khác
Khả năng quản trị an toàn	Cổng OOB 10/100 BaseT chuyên biệt cứu hộ	Hoàn toàn không có giao diện quản lý
Độ ổn định chuyển tiếp	28 Gbps non-blocking không rớt gói khi tải	Tràn bảng MAC, treo switch khi camera phát tải lớn
Quản trị nguồn điện PoE	Giám sát công suất từng cổng theo thời gian thực	Cấp điện thụ động, dễ gây chập cháy thiết bị PD
Bảo vệ an ninh mạng biên	Chuyên sâu: 1023 quy tắc ACL trên mỗi danh sách	Hoàn toàn không có tính năng bảo mật
Độ bền môi trường vận hành	Chịu nhiệt 0°C đến 50°C, độ cao tới 3000m	Nguồn rời chất lượng thấp, tụ điện nhanh hỏng

Ưu điểm và nhược điểm

Ưu điểm

• Cung cấp tới 12 cổng PoE+ với tổng công suất mạnh mẽ 123W trong một thân máy bán rack nhỏ gọn.

• Trang bị 2 cổng quang SFP độc lập, nâng tổng số cổng kết nối lên 14 cổng hoạt động đồng thời.

• Bảng chuyển mạch lớn 16.000 địa chỉ MAC và bộ nhớ đệm 1.5MB MAC Buffer chống nghẽn gói tin.

• Có cổng quản trị mạng ngoài băng tần OOB 10/100 BaseT riêng biệt đạt chuẩn Enterprise.

• Khả năng áp dụng quy tắc an ninh vượt trội với 100 danh sách ACL (1023 quy tắc/danh sách).

• Khung vỏ kim loại chắc chắn nặng 1,93 kg, hoạt động bền bỉ trong dải nhiệt 0°C đến 50°C và độ cao lên tới 3000 mét.

Nhược điểm

• Thiết bị có quạt tản nhiệt bên trong để làm mát khối nguồn PoE 123W, do đó độ ồn sẽ cao hơn so với phiên bản không PoE (210-12t).

• Cổng quang Uplink giới hạn ở chuẩn 1 Gbps, chưa hỗ trợ cổng quang 10G SFP+.

Hướng dẫn sử dụng

* Kết nối bảng điều khiển Console và Thiết lập bảo mật ban đầu

1. Cắm cáp chuyển đổi RJ-45 sang USB vào 1 cổng giao tiếp nối tiếp RJ-45 (Console) ở mặt trước switch, đầu USB cắm vào máy tính kỹ thuật.

2. Mở phần mềm Terminal (PuTTY hoặc SecureCRT), thiết lập cấu hình kết nối Serial: Baud rate 9600, Data bits 8, Parity None, Stop bits 1, Flow control None.

3. Bật nguồn switch, đăng nhập tài khoản quản trị mặc định và tiến hành đổi mật khẩu mới để bảo vệ thiết bị.

* Cấu hình cổng quản trị ngoài băng tần (OOB Management)

1. Cắm dây cáp mạng từ mạng quản trị độc lập vào 1 cổng quản lý ngoài băng tần 10/100 BaseT.

2. Trên cửa sổ CLI Console, gán địa chỉ IP tĩnh cho cổng OOB

3. Sau khi kích hoạt, kỹ sư có thể truy cập Web GUI hoặc SSH qua địa chỉ IP này để quản lý và cứu hộ switch hoàn toàn tách biệt khỏi mạng dữ liệu người dùng.

* Cấu hình cấp nguồn PoE+ và Giới hạn công suất cổng

1. Đăng nhập vào giao diện dòng lệnh CLI hoặc Web UI của switch.

2. Truy cập vào cấu hình cổng PoE (thuộc cụm 12 cổng PoE+ 10/100/1000BaseT)

3. Theo dõi tổng công suất tiêu thụ theo thời gian thực để đảm bảo không vượt quá ngân sách 123W.

* Phân chia dải mạng VLAN và Thiết lập gộp kênh liên kết LAG

1. Tạo các dải mạng nội bộ phân quyền (hỗ trợ Tối đa 1024 VLAN)

2. Gán cổng PoE vào VLAN tương ứng cho camera giám sát và Access Point: Chọn cổng, đặt chế độ Access hoặc Trunk và gán VLAN.

3. Cấu hình Nhóm truy cập liên kết (LAG) trên 2 cổng quang SFP: Ghép 2 cổng quang vào nhóm LAG 1 sử dụng giao thức LACP để tăng băng thông đường lên 2 Gbps.

Lưu ý khi sử dụng

• Không dùng quá tổng công suất ngân sách PoE 123W: Cần tính toán tổng công suất tiêu thụ của toàn bộ 12 cổng PD; nếu vượt quá 123W, switch sẽ tự động ngắt điện các cổng có mức ưu tiên thấp.

• Không cắm nhầm đường mạng người dùng vào cổng OOB Management: Cổng OOB chỉ dùng cho mục đích quản trị; cắm nhầm mạng người dùng vào đây sẽ làm lộ cổng quản lý và không thể truyền dữ liệu ra Internet.

• Tránh che chắn các khe thông gió hai bên sườn máy: Khối nguồn PoE 123W tỏa nhiệt liên tục; việc che khe gió sẽ làm tụ nhiệt, kích hoạt cơ chế tự bảo vệ quá nhiệt ngắt nguồn PoE.

• Lựa chọn đúng chuẩn cáp mạng lõi đồng nguyên chất: Khi cấp nguồn PoE+ ở khoảng cách xa (trên 50m), luôn sử dụng cáp mạng Cat6 UTP/STP đồng nguyên chất để tránh hiện tượng sụt áp trên đường dây.

Chia sẻ cảm nhận cá nhân

• Anh Khánh, Hà Nội chia sẻ rằng: "Thiết bị chỉ chiếm nửa khay rack trong hộp tủ mạng gắn tường nông sâu 350mm, giúp không gian phòng kỹ thuật cực kỳ gọn gàng. Chúng tôi kết nối trực tiếp 6 camera IP hồng ngoại chuẩn 4K, 2 bộ phát Wi-Fi 6 ngoài trời và 3 điện thoại IP Phone vào 12 cổng PoE+; tổng công suất tiêu thụ hiển thị trên phần mềm quản trị luôn ở mức an toàn 78W trên tổng ngân sách 123W. Đường truyền video giám sát luôn mượt mà nhờ băng thông nội tại 28 Gbps và bộ nhớ đệm 1.5MB."

Đánh giá chung về sản phẩm

Switch mạng Extreme L2 210-12p-GE2 14 port là thiết bị chuyển mạch biên bán rack cấp nguồn toàn diện trong phân khúc Enterprise Layer 2. Sự hội tụ của vi xử lý ARM Cortex-A9, năng lực chuyển mạch 28 Gbps / 20,8 Mpps, nguồn PoE+ 123W, bảng địa chỉ 16.000 MAC, bộ quy tắc lọc ACL phong phú cùng cổng quản lý OOB độc lập biến 210-12p-GE2 thành điểm tựa hạ tầng mạng biên vững chắc, bền bỉ và tiết kiệm không gian cho mọi doanh nghiệp hiện đại.

Lời khuyên về cách lựa chọn sản phẩm

• Văn phòng chi nhánh, cửa hàng bán lẻ, phòng khám cần triển khai Camera IP và Wi-Fi 6: Lựa chọn hoàn hảo số 1 nhờ kích thước bán rack nhỏ gọn, tích hợp sẵn nguồn PoE+ 123W và cổng quang SFP độc lập.

• Trạm thu phí tự động, ki-ốt thông minh, hệ thống kiểm soát ra vào: Rất thích hợp nhờ dải nhiệt độ rộng tới 50°C, vỏ kim loại chống nhiễu và hỗ trợ độ cao hoạt động lên tới 3000 mét.

• Văn phòng chỉ sử dụng máy tính để bàn và máy in thông thường (không cần PoE): Không nên chọn; nên chuyển sang phiên bản thuần dữ liệu Extreme L2 210-12t-GE2 để tiết kiệm chi phí đầu tư và vận hành không tiếng ồn quạt.

Nhìn chung, Switch mạng Extreme L2 210-12p-GE2 14 port khẳng định năng lực thiết kế phần cứng vượt trội của Extreme Networks trong việc đưa đầy đủ sức mạnh cấp nguồn PoE+ và các tính năng quản trị doanh nghiệp khắt khe vào một khung máy bán rack 1,93 kg. Lựa chọn Extreme 210-12p-GE2 là bước đầu tư hạ tầng thông minh, giúp đơn giản hóa hệ thống dây dẫn, nâng cao an ninh mạng lớp biên và đảm bảo tính liên tục cho các dịch vụ số hóa của tổ chức. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
