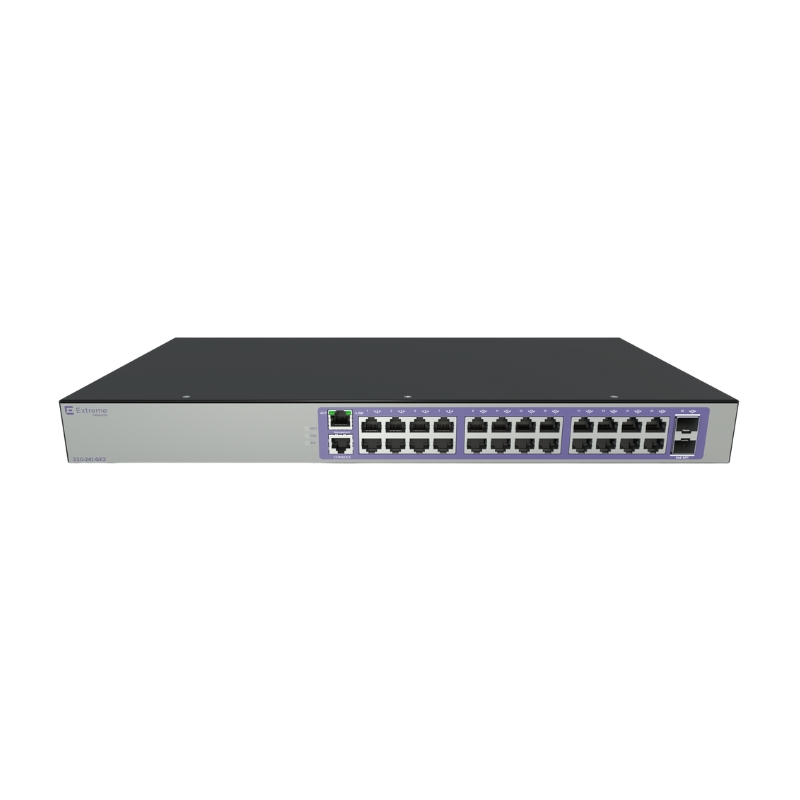

Switch mạng Extreme L2 210-24t-GE2

Thị trường thiết bị chuyển mạch biên (Access/Edge Switch) cho doanh nghiệp vừa và nhỏ (SMEs), khối cơ quan tài chính, giáo dục và hệ thống văn phòng chi nhánh đang chứng kiến nhu cầu nâng cấp đồng loạt lên các nền tảng chuyển mạch dây đồng Gigabit ổn định, bảo mật cao. Trước sự bùng nổ của lưu lượng truy cập nội bộ và truyền tải dữ liệu đám mây, các switch văn phòng thông thường (Unmanaged hoặc Smart-managed phổ thông) dễ bộc lộ nhược điểm như tràn bảng MAC, nghẽn hàng đợi khi xảy ra xung đột dữ liệu bùng nổ (micro-bursts) và thiếu cổng quản trị độc lập ngoài băng tần.

Switch mạng Extreme L2 210-24t-GE2 thuộc hệ sinh thái ExtremeSwitching 200 Series xuất hiện nhằm tái định hình phân khúc chuyển mạch biên doanh nghiệp. Thiết bị dung hòa hoàn hảo giữa hiệu năng xử lý non-blocking tốc độ dây 52 Gbps, dung lượng bộ lọc an ninh danh sách kiểm soát truy cập (ACL) khổng lồ và khả năng quản lý chuyên nghiệp, giải quyết triệt để nhu cầu kết nối ổn định liên tục 24/7 cho 24 nút mạng làm việc.

Tính năng nổi bật

• Thông lượng chuyển mạch tốc độ dây siêu tốc: Sở hữu năng lực chuyển mạch nội tại lên đến 52 Gbps cùng tốc độ chuyển tiếp gói tin 38,7 Mpps, đáp ứng việc truyền tải đồng thời toàn bộ 24 cổng ở tốc độ Gigabit song công mà không gây nghẽn mạch.

• Giao diện kết nối phong phú chuẩn doanh nghiệp: Trang bị 24 cổng 10/100/1000BaseT (RJ-45) tốc độ cao, bổ sung 2 cổng 100/1000BASE-X (SFP) chưa được sử dụng làm cổng quang uplink độc lập (dedicated uplink), không chia sẻ tài nguyên vật lý với bất kỳ cổng đồng nào.

• Kênh quản trị cô lập an toàn Out-of-Band (OOB): Tích hợp riêng biệt 1 cổng quản lý ngoài băng tần 10/100 BaseT kết hợp 1 cổng giao tiếp nối tiếp RJ-45 (Console), giúp kỹ sư quản trị hệ thống cứu hộ thiết bị từ xa ngay cả khi mạng dữ liệu người dùng bị nghẽn mạch hoặc phát sinh bão phát sóng (Broadcast Storm).

• Quy mô danh sách kiểm soát truy cập ACL cực lớn: Khả năng định nghĩa 100 danh sách kiểm soát truy cập (ACL) với 1023 quy tắc cho mỗi danh sách, tạo nên rào chắn an ninh vi mô vững chắc lọc sạch mã độc và ngăn chặn truy cập trái phép trực tiếp tại cổng kết nối.

• Chống vòng lặp và Gộp kênh băng thông cao: Hỗ trợ Số lượng phiên bản MSTP: 4 giúp điều phối nhiều cây Spanning Tree theo từng dải VLAN và Nhóm truy cập liên kết (LAG): 6 mở rộng gấp bội băng thông đường lên tầng phân phối.

• Chất lượng dịch vụ QoS 8 mức độ ưu tiên: Cung cấp 8 loại phương tiện giao thông (xếp hàng), bảo đảm lưu lượng gói tin thoại VoIP, video họp trực tuyến luôn được đẩy lên hàng đầu.

Thiết kế và chất liệu

• Khung vỏ chuẩn Rack 1U 19-inch tiêu chuẩn: Kích thước thân máy đạt Cao 4,4 cm x Rộng 44,1 cm x Sâu 25,4 cm cùng trọng lượng vững chắc 3,13 kg, tương thích hoàn toàn với tất cả các tủ rack kỹ thuật công nghiệp hiện nay.

• Khung vỏ kim loại đúc dày dặn: Toàn bộ vỏ máy gia công từ tôn thép mạ kẽm công nghiệp có khả năng chống nhiễu điện từ trường (EMI), ngăn chặn xung đột tĩnh điện và bảo vệ an toàn cho bảng mạch xử lý bên trong.

• Cơ chế tản nhiệt tối ưu và thông minh: Luồng khí đối lưu được thiết kế khoa học qua các khe thông gió bên sườn, giữ cho nhiệt độ bo mạch luôn ổn định mà không gây tiếng ồn lớn, thân thiện với không gian văn phòng.

• Mặt trước bố trí cổng kết nối khoa học: 24 cổng RJ-45 Gigabit được bố trí so le theo hai tầng rõ ràng, bên cạnh là 2 cổng quang SFP, cụm cổng OOB Management, cổng Console và hệ thống đèn LED trạng thái Link/Activity trực quan giúp kỹ thuật viên quan sát nhanh chóng.

Nguyên lý hoạt động

Extreme L2 210-24t-GE2 vận hành dựa trên cơ chế phân tầng logic giữa chip chuyển mạch ASIC chuyên dụng tốc độ cao và bộ vi xử lý trung tâm ARM:

1. Khởi động và Điều phối hệ thống: Khi kết nối nguồn điện, Bộ xử lý ARM Cortex-A9 32-bit, xung nhịp 400 MHz tải hệ điều hành từ Bộ nhớ Flash 128MB nạp vào Bộ nhớ DRAM 512MB, kích hoạt cấu hình bảo mật và bảng VLAN định tuyến Layer 2.

2. Học địa chỉ và Chuyển mạch non-blocking: Các khung tin Ethernet từ 24 cổng RJ-45 đi vào mạch ASIC được kiểm tra theo cơ chế Store-and-Forward. Thiết bị tự động lập bảng ánh xạ 16.000 địa chỉ MAC, sử dụng Bộ đệm MAC 1.5MB hấp thụ xung đột lưu lượng đột ngột, ngăn chặn rớt khung dữ liệu.

3. Thực thi bộ lọc an ninh phần cứng ACL: Mỗi khung tin lưu chuyển qua switch được quét đối chiếu với 100 danh sách ACL (1023 quy tắc/danh sách). Các gói tin vi phạm chính sách sẽ bị triệt tiêu ngay lập tức ở tốc độ phần cứng mà không gây suy giảm băng thông 52 Gbps.

4. Phân phối hàng đợi ưu tiên QoS: Dựa trên các trường thẻ 802.1p hoặc DSCP, gói tin được đưa vào 8 hàng đợi ưu tiên (xếp hàng), đảm bảo dữ liệu quan trọng như Voice, Video luôn được đẩy đi trước các gói tin tải dữ liệu thông thường.

5. Chống vòng lặp và Tích hợp đường lên quang: Switch duy trì topo không vòng lặp qua 4 phiên bản MSTP, đồng thời gộp liên kết qua 6 nhóm LAG trên 2 cổng quang SFP độc lập, tạo luồng dữ liệu 2 Gbps chuyển tiếp an toàn lên tầng mạng Core.

6. Bảo mật truy cập qua cổng OOB chuyên biệt: Dữ liệu quản trị gửi qua 1 cổng quản lý ngoài băng tần 10/100 BaseT và cổng Console RJ-45 được xử lý trên đường truyền cách ly hoàn toàn với luồng dữ liệu của 24 cổng người dùng.

Lợi ích

• Hiệu năng mạng nội bộ mượt mà, thông suốt: Năng lực chuyển mạch 52 Gbps và tốc độ 38,7 Mpps đảm bảo mọi tác vụ chia sẻ tệp tin nặng, sao lưu cơ sở dữ liệu nội bộ diễn ra tức thì.

• Bảo vệ toàn diện mạng biên: Hơn 100.000 quy tắc lọc ACL tiềm năng giúp thiết lập các vùng bảo vệ vi mô, cách ly mã độc và chặn quét cổng mạng ngay từ cổng cắm của người dùng.

• An tâm cứu hộ hệ thống từ xa: Cổng quản lý OOB riêng biệt giúp kỹ sư IT khắc phục lỗi từ xa mà không sợ bị cô lập khi mạng nội bộ gặp sự cố.

• Kết nối quang đường dài tin cậy: 2 cổng quang SFP độc lập giúp truyền tín hiệu về phòng máy chủ trung tâm cách xa hàng km qua cáp quang mà không tốn cổng đồng.

• Tiết kiệm chi phí đầu tư phần cứng: Loại bỏ tính năng PoE không cần thiết, giúp doanh nghiệp tối ưu hóa chi phí mua sắm thiết bị cho các nút mạng chỉ sử dụng máy tính để bàn và máy in.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí chất lượng	Extreme L2 210-24t-GE2	Sản phẩm khác
Khả năng cách ly quản trị	Cổng OOB 10/100 chuyên biệt cứu hộ an toàn	Chỉ quản lý In-band chung dải IP người dùng
Độ ổn định khi tải nặng	Băng thông non-blocking 52 Gbps không rớt gói	Dễ nghẽn mạng khi bật tính năng QoS/VLAN
Năng lực kiểm soát an ninh	Chuyên sâu: 1023 quy tắc ACL trên mỗi danh sách	Lọc MAC cơ bản, không hỗ trợ lọc gói tin sâu
Độ bền nhiệt độ môi trường	Chịu nhiệt 0°C đến 50°C, độ cao tới 3000m	Vỏ mỏng, dễ treo đơ khi nhiệt độ tủ rack trên 40°C
Khả năng chống vòng lặp	4 phiên bản MSTP điều hướng cây mạng linh hoạt	Chỉ hỗ trợ STP/RSTP cơ bản

Ưu điểm và nhược điểm

Ưu điểm

• Băng thông chuyển mạch mạnh mẽ 52 Gbps và năng lực chuyển tiếp 38,7 Mpps đạt chuẩn tốc độ dây.

• Bảng chuyển mạch lớn 16.000 địa chỉ MAC, đáp ứng mở rộng nhiều thiết bị ảo hóa.

• Hỗ trợ số lượng quy tắc bảo mật vượt trội với 100 danh sách ACL (1023 quy tắc/danh sách).

• Tích hợp cổng quản trị mạng ngoài băng tần OOB 10/100 BaseT độc lập chuẩn Enterprise.

• Trang bị 2 cổng quang SFP độc lập không bị chia sẻ cổng vật lý với cổng đồng.

• Khung vỏ kim loại chuẩn Rack 1U bền chắc, hoạt động tốt trong biên độ nhiệt 0°C đến 50°C và độ cao lên tới 3000 mét.

Nhược điểm

• Nguồn PoE: Không áp dụng; switch không thể cấp nguồn trực tiếp cho Access Point hay camera IP, cần dùng thêm nguồn adapter hoặc bộ injector rời.

• Cổng quang Uplink giới hạn ở chuẩn Gigabit (1 Gbps), chưa hỗ trợ chuẩn 10G SFP+.

Hướng dẫn sử dụng

* Kết nối bảng điều khiển Console và Thiết lập mật khẩu ban đầu

1. Cắm cáp chuyển đổi RJ-45 sang USB vào 1 cổng giao tiếp nối tiếp RJ-45 (Console) ở mặt trước switch, đầu còn lại kết nối với máy tính kỹ thuật.

2. Mở phần mềm quản trị dòng lệnh (PuTTY/TeraTerm), chọn kết nối Serial với thông số: Baud rate 9600, Data bits 8, Parity None, Stop bits 1, Flow control None.

3. Khởi động nguồn, đăng nhập tài khoản mặc định và thực hiện đổi mật khẩu quản trị bảo mật mới.

* Cấu hình cổng quản lý ngoài băng tần (OOB Management)

1. Cắm dây mạng từ hệ thống mạng quản lý nội bộ vào 1 cổng quản lý ngoài băng tần 10/100 BaseT.

2. Trên cửa sổ CLI Console, thiết lập địa chỉ IP tĩnh độc lập cho cổng OOB

3. Sau khi áp dụng, kỹ sư có thể truy cập Web GUI hoặc SSH qua địa chỉ IP này để giám sát switch mà không chịu ảnh hưởng từ mạng dữ liệu người dùng.

* Cấu hình phân chia VLAN và Gom kênh liên kết LAG

1. Tạo các dải mạng nội bộ phân quyền (hỗ trợ Tối đa 1024 VLAN)

2. Gán các cổng truy cập vào dải mạng: Chọn cổng trong cụm 24 cổng 10/100/1000BaseT, đặt chế độ Access và gán VLAN tương ứng.

3. Thiết lập Nhóm truy cập liên kết (LAG) trên 2 cổng quang SFP: Cấu hình gộp 2 cổng quang vào nhóm LAG 1 sử dụng giao thức LACP để nhân đôi băng thông kết nối lên 2 Gbps.

* Thiết lập danh sách kiểm soát truy cập Access Control List (ACL)

1. Khởi tạo danh sách lọc gói tin IP mở rộng

2. Áp dụng ACL vào các cổng cần kiểm soát: Gán danh sách vừa tạo vào chiều nhận (Inbound) trên cổng mạng để chặn đứng lưu lượng trái phép.

Lưu ý khi sử dụng

• Không cắm nhầm thiết bị cần nguồn PoE trực tiếp: Do thiết bị có thông số Nguồn PoE: Không áp dụng, tuyệt đối không kết nối các dòng điện thoại IP hoặc camera giám sát không có nguồn phụ, tránh làm thiết bị đầu cuối không hoạt động.

• Không cắm nhầm đường mạng người dùng vào cổng OOB Management: Cổng OOB được thiết kế độc lập; cắm nhầm luồng mạng nội bộ vào cổng này sẽ làm lộ mạng quản trị và không thể lưu chuyển dữ liệu ra Internet.

• Tránh che khuất khe thoát nhiệt hai bên hông: Dù vận hành tốt ở nhiệt độ 0°C đến 50°C, việc đặt thiết bị trong tủ rack kín không quạt hút khí sẽ làm giảm tuổi thọ tụ điện và chip chuyển mạch.

• Lưu ý chuẩn bước sóng của cổng quang SFP: Khi cắm mô-đun vào 2 cổng 100/1000BASE-X, cần đảm bảo mô-đun SFP tương thích chuẩn 1GbE và có cùng bước sóng (Single-mode hoặc Multi-mode) với switch đối ứng.

Chia sẻ cảm nhận cá nhân

• Anh Linh, Gia Lai chia sẻ rằng: "Năng lực chuyển mạch 52 Gbps thực sự phát huy sức mạnh khi toàn bộ học viên đồng loạt tải các bộ cài máy ảo dung lượng lớn từ máy chủ nội bộ; tốc độ truyền dữ liệu luôn chạm đỉnh 112 MB/s trên từng cổng mà không có hiện tượng rớt khung hình. Khung vỏ kim loại chuẩn Rack 1U gắn vừa vặn vào tủ kỹ thuật, tản nhiệt rất mát mẻ."

Đánh giá chung về sản phẩm

Switch mạng Extreme L2 210-24t-GE2 là giải pháp chuyển mạch biên 24 cổng Gigabit xuất sắc trong phân khúc Enterprise Layer 2. Sự kết hợp giữa vi xử lý ARM Cortex-A9, thông lượng chuyển mạch 52 Gbps / 38,7 Mpps, bảng địa chỉ 16.000 MAC, bộ quy tắc lọc ACL phong phú cùng cổng quản lý OOB độc lập biến 210-24t-GE2 thành điểm tựa hạ tầng mạng vững chắc, tin cậy và tiết kiệm chi phí cho mọi doanh nghiệp hiện đại.

Lời khuyên về cách lựa chọn sản phẩm

• Văn phòng doanh nghiệp từ 20-50 nhân sự chỉ dùng máy tính để bàn, máy in: Lựa chọn hoàn hảo số 1 nhằm tối ưu hóa chi phí đầu tư phần cứng, mang lại độ ổn định lâu dài.

• Phòng thực hành máy tính, trung tâm dữ liệu phụ trợ của chi nhánh: Rất thích hợp nhờ bảng địa chỉ 16K MAC lớn, băng thông 52 Gbps và cổng OOB quản lý cứu hộ an toàn.

• Hạ tầng triển khai đồng loạt Camera IP hoặc chuỗi Access Point Wi-Fi: Không nên chọn; do switch không có PoE, nên cân nhắc chuyển sang model Extreme L2 210-24p-GE2 để cấp nguồn trực tiếp qua cáp mạng.

Nhìn chung, Switch mạng Extreme L2 210-24t-GE2 khẳng định uy tín và đẳng cấp công nghệ từ Extreme Networks. Mang trong mình đầy đủ các tiêu chuẩn bảo mật khắt khe cùng năng lực chuyển mạch non-blocking chuẩn công nghiệp, thiết bị là sự đầu tư hạ tầng thông minh, đảm bảo mạch máu thông tin nội bộ của doanh nghiệp luôn vận hành an toàn và bền bỉ theo thời gian. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
