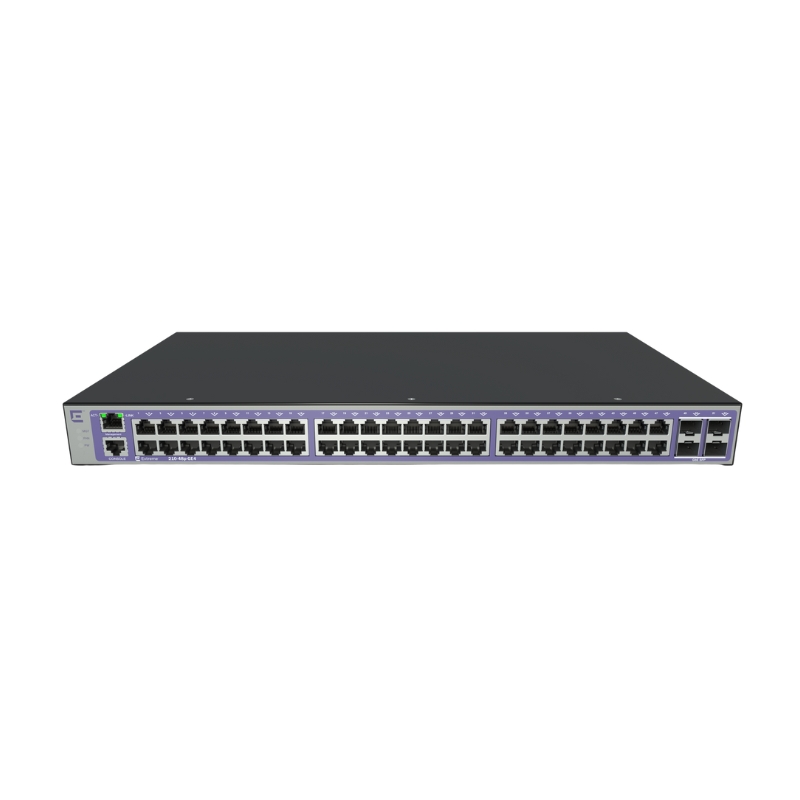

Switch mạng Extreme L2 210-48p-GE4

Thị trường hạ tầng mạng mật độ cao tại các tòa nhà thông minh, bệnh viện, trường học và hệ thống an ninh doanh nghiệp lớn đang đòi hỏi các giải pháp chuyển mạch 48 cổng tích hợp nguồn PoE+ công suất lớn. Việc triển khai đồng loạt hàng trăm thiết bị ngoại vi như camera an ninh 4K và bộ phát sóng Wi-Fi 6 thế hệ mới đặt ra thách thức lớn về khả năng cấp điện, phân đoạn bảo mật và băng thông đường truyền không nghẽn.

Các dòng switch phổ thông trên thị trường thường thiếu hụt ngân sách nguồn PoE, nhanh chóng quá tải khi xử lý lưu lượng lớn và thiếu các cổng quản lý chuyên biệt. Switch mạng Extreme L2 210-48p-GE4 xuất hiện như một giải pháp hội tụ hoàn hảo: cung cấp 48 cổng PoE+ với tổng ngân sách 370W, băng thông 104 Gbps và nền tảng quản lý OOB độc lập, đáp ứng trọn vẹn tiêu chuẩn khắt khe của hệ thống mạng doanh nghiệp hiện đại.

Tính năng nổi bật

• Ngân sách cấp nguồn PoE+ 370W đỉnh cao: Trang bị 48 cổng PoE+ 10/100/1000BaseT (RJ-45) chuẩn IEEE 802.3at với tổng công suất cấp nguồn Nguồn PoE: 370W, cung cấp năng lượng trực tiếp cho hàng loạt camera an ninh PTZ, hệ thống Access Point Wi-Fi 6 mật độ cao và thiết bị IoT mà không cần nguồn điện ngoài.

• Giao diện Uplink quang học độc lập: Bổ sung 4 cổng 100/1000BASE-X (SFP) chưa được sử dụng làm đường lên quang học chuyên trách (Dedicated Uplink), cho phép khai thác đồng thời toàn bộ 52 cổng kết nối mà không bị chia sẻ tài nguyên cổng.

• Thông lượng chuyển mạch non-blocking tốc độ dây: Năng lực chuyển mạch nội tại đạt 104 Gbps cùng tốc độ chuyển tiếp gói tin 77,4 Mpps, duy trì luồng dữ liệu thông suốt và ổn định liên tục 24/7.

• Kênh quản trị ngoài băng tần Out-of-Band (OOB) chuyên biệt: Tích hợp 1 cổng quản lý ngoài băng tần 10/100 BaseT và 1 cổng console nối tiếp RJ-45, hỗ trợ kỹ sư IT truy cập cấu hình và cứu hộ thiết bị hoàn toàn tách biệt với mạng dữ liệu.

• Bộ lọc an ninh vi mô ACL đồ sộ: Hỗ trợ tới 100 với 1023 quy tắc mỗi danh sách trong Danh sách kiểm soát truy cập (ACL), tạo thành tường rào kiểm soát gói tin sâu ngay tại lớp truy nhập.

• Phân phối hàng đợi ưu tiên QoS chuyên nghiệp: Cung cấp 8 Lớp lưu lượng (Hàng đợi) kết hợp Số lượng phiên bản MSTP: 4 và Nhóm truy cập liên kết (LAG): 6, bảo đảm chất lượng truyền tải thoại, video và tối ưu luồng dữ liệu dự phòng.

Thiết kế và chất liệu

• Khung vỏ chuẩn Rack 1U 19-inch chuyên nghiệp: Kích thước thiết bị đạt Cao 4,4 cm x Rộng 44,1 cm x Sâu 25,4 cm cùng trọng lượng vững chắc 4,51 kg, tương thích hoàn toàn với mọi tủ rack kỹ thuật tiêu chuẩn.

• Gia công kim loại mạ kẽm chống nhiễu: Thân máy chế tác từ thép tấm cao cấp, có khả năng triệt tiêu bức xạ điện từ trường (EMI), chống xung đột tĩnh điện và bảo vệ an toàn cho bảng mạch nguồn PoE 370W bên trong.

• Bố trí mặt trước trực quan khoa học: Cụm 48 cổng PoE+ RJ-45 được bố trí so le tinh tế, bên phải là 4 cổng quang SFP, cổng console RJ-45 và cổng quản lý OOB, đi kèm dải đèn LED hiển thị trạng thái cấp nguồn PoE chi tiết.

• Hệ thống tản nhiệt cưỡng bức thông minh: Tích hợp quạt tản nhiệt làm mát thông minh bên trong kết hợp các khe thoáng hai bên sườn, giúp giải tỏa nhanh lượng nhiệt phát sinh từ khối nguồn công suất lớn, duy trì độ bền linh kiện khi vận hành 24/7.

Nguyên lý hoạt động

Extreme L2 210-48p-GE4 vận hành dựa trên sự kết hợp giữa mạch chuyển mạch tốc độ dây ASIC, khối quản lý nguồn PoE thông minh và vi xử lý trung tâm ARM:

1. Khởi động và Quản trị hệ thống: Khi bật nguồn, Bộ xử lý ARM Cortex-A9 32-bit, xung nhịp 400 MHz nạp hệ điều hành từ 128MB Flash vào 512MB DRAM, kích hoạt cấu hình bảo mật và khởi tạo chip điều khiển nguồn PoE.

2. Cấp nguồn thông minh qua cáp mạng (PoE Management): Khi thiết bị ngoại vi kết nối vào 48 cổng đồng, switch tự động bắt tay nhận diện chuẩn 802.3af/at, phân bổ công suất linh hoạt từ tổng ngân sách Nguồn PoE: 370W mà không gây sụt áp.

3. Chuyển tiếp khung tin tốc độ dây (Store-and-Forward): Dữ liệu đi vào các cổng mạng được mạch ASIC kiểm tra toàn vẹn. Thiết bị liên tục cập nhật bảng 16.000 địa chỉ MAC, dùng Bộ đệm MAC 1.5MB hấp thụ xung đột lưu lượng đột ngột để chống rớt khung tin.

4. Lọc an ninh phần cứng qua bộ quy tắc ACL: Mỗi khung tin được quét tự động qua 100 với 1023 quy tắc mỗi danh sách, ngăn chặn truy cập trái phép và cách ly luồng dữ liệu độc hại ở tốc độ phần cứng mà không ảnh hưởng tới băng thông 104 Gbps.

5. Điều phối ưu tiên qua QoS 8 hàng đợi: Gói tin được phân loại vào 8 Lớp lưu lượng (Hàng đợi) theo nhãn DSCP/802.1p, bảo đảm dữ liệu thoại VoIP và camera giám sát luôn được ưu tiên đi trước dữ liệu duyệt web.

6. Kênh cứu hộ độc lập Out-of-Band (OOB): Lưu lượng điều khiển qua 1 cổng quản lý ngoài băng tần 10/100 BaseT và cổng console RJ-45 vận hành trên mạch tách biệt hoàn toàn với mạng dữ liệu của 48 cổng PoE+, cho phép cứu hộ switch an toàn từ xa.

Lợi ích

• Cấp nguồn tập trung quy mô lớn: Ngân sách 370W PoE+ giúp cấp điện trực tiếp cho toàn bộ hệ thống camera an ninh và Wi-Fi mật độ cao qua cáp mạng, loại bỏ hoàn toàn việc kéo dây nguồn 220V phức tạp.

• Hiệu năng chuyển mạch non-blocking mượt mà: Băng thông 104 Gbps và tốc độ 77,4 Mpps bảo đảm các luồng video giám sát 4K và dữ liệu nội bộ truyền tải không bị trễ lag.

• Quản trị an toàn cứu hộ từ xa qua OOB: Cổng quản lý ngoài băng tần giúp kỹ sư IT kiểm soát và phục hồi thiết bị ngay cả khi mạng dữ liệu nội bộ bị nghẽn mạch.

• Mở rộng linh hoạt với 4 cổng quang SFP: Cho phép kết nối đường lên quang học tốc độ cao về phòng máy chủ trung tâm mà không chiếm dụng cổng PoE đồng.

• Bảo mật mạng biên chuẩn Enterprise: Khả năng lọc gói tin sâu qua ACL giúp ngăn chặn mã độc lây lan ngay tại cổng truy nhập.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí chất lượng	Extreme L2 210-48p-GE4	Sản phẩm khác
Khả năng quản trị an toàn	Cổng OOB 10/100 BaseT chuyên biệt cứu hộ	Chỉ quản lý In-band chung mạng dữ liệu
Độ ổn định chuyển tiếp	104 Gbps non-blocking không rớt gói khi tải	Suy hao thông lượng khi bật đồng thời ACL/QoS
Quản trị nguồn điện PoE	Giám sát công suất từng cổng theo thời gian thực	Bật/tắt cổng cơ bản, phân bổ điện kém linh hoạt
Bảo vệ an ninh mạng biên	Chuyên sâu: 1023 quy tắc ACL trên mỗi danh sách	Lọc MAC đơn giản, không lọc gói tin sâu
Độ bền môi trường vận hành	Nhiệt độ 0°C đến 50°C, độ cao tới 3000m	Vỏ mỏng, dễ quá nhiệt khi cấp full tải PoE

Ưu điểm và nhược điểm

Ưu điểm

• Cung cấp tới 48 cổng PoE+ với tổng ngân sách mạnh mẽ 370W chuẩn IEEE 802.3at.

• Trang bị 4 cổng quang SFP độc lập, mở rộng đường lên quang học không chiếm dụng cổng đồng.

• Bảng chuyển mạch lớn 16.000 địa chỉ MAC kết hợp bộ nhớ đệm 1.5MB MAC Buffer chống nghẽn mạng.

• Tích hợp cổng quản lý ngoài băng tần OOB 10/100 BaseT độc lập chuẩn Enterprise.

• Khả năng áp dụng quy tắc an ninh vượt trội với 100 với 1023 quy tắc mỗi danh sách trong ACL.

• Khung vỏ kim loại chuẩn Rack 1U chắc chắn nặng 4,51 kg, hoạt động bền bỉ trong biên độ nhiệt 0°C đến 50°C và độ cao tới 3000 mét.

Nhược điểm

• Thiết bị có tích hợp quạt làm mát để tản nhiệt cho khối nguồn PoE 370W, do đó sẽ phát ra tiếng ồn khi hoạt động trong không gian kín yên tĩnh.

• Cổng quang Uplink dừng lại ở chuẩn 1 Gbps, chưa hỗ trợ cổng quang 10G SFP+.

Hướng dẫn sử dụng

* Kết nối bảng điều khiển Console và Thiết lập bảo mật ban đầu

1. Cắm cáp chuyển đổi RJ-45 sang USB vào 1 cổng console nối tiếp RJ-45 ở mặt trước switch, đầu USB cắm vào máy tính kỹ thuật.

2. Mở phần mềm Terminal (PuTTY hoặc SecureCRT), thiết lập cấu hình kết nối Serial: Baud rate 9600, Data bits 8, Parity None, Stop bits 1, Flow control None.

3. Bật nguồn switch, đăng nhập tài khoản quản trị mặc định và tiến hành đổi mật khẩu mới để bảo vệ thiết bị.

* Cấu hình cổng quản lý ngoài băng tần (OOB Management)

1. Cắm dây cáp mạng từ mạng quản lý độc lập vào 1 cổng quản lý ngoài băng tần 10/100 BaseT.

2. Trên cửa sổ CLI Console, gán địa chỉ IP tĩnh cho cổng OOB

3. Sau khi kích hoạt, kỹ sư có thể truy cập Web GUI hoặc SSH qua địa chỉ IP này để quản lý và cứu hộ switch hoàn toàn tách biệt khỏi mạng dữ liệu người dùng.

* Cấu hình cấp nguồn PoE+ và Giới hạn công suất cổng

1. Đăng nhập vào giao diện dòng lệnh CLI hoặc Web UI của switch.

2. Truy cập vào cấu hình cổng PoE (thuộc cụm 48 cổng PoE+ 10/100/1000BaseT)

3. Theo dõi tổng công suất tiêu thụ theo thời gian thực để đảm bảo không vượt quá ngân sách 370W.

* Phân chia dải mạng VLAN và Thiết lập gộp kênh liên kết LAG

1. Tạo các dải mạng nội bộ phân quyền (hỗ trợ VLAN: Tối đa 1024)

2. Gán cổng PoE vào VLAN tương ứng cho camera giám sát và Access Point: Chọn cổng, đặt chế độ Access hoặc Trunk và gán VLAN.

3. Cấu hình Nhóm truy cập liên kết (LAG) trên 4 cổng quang SFP: Ghép các cổng quang vào nhóm LAG sử dụng giao thức LACP để tăng băng thông đường lên.

Lưu ý khi sử dụng

• Không dùng vượt quá tổng công suất ngân sách PoE 370W: Cần tính toán công suất tiêu thụ thực tế của tổng số thiết bị PD kết nối; nếu vượt quá 370W, switch sẽ tự động ngắt nguồn các cổng có độ ưu tiên thấp.

• Không cắm nhầm đường mạng người dùng vào cổng OOB Management: Cổng OOB chỉ dùng cho mục đích quản trị; cắm nhầm mạng người dùng vào đây sẽ làm lộ cổng quản lý và không thể truyền dữ liệu ra Internet.

• Tránh che chắn các khe thông gió hai bên sườn máy: Khối nguồn PoE 370W tỏa nhiệt liên tục; việc che khe gió sẽ làm tụ nhiệt, kích hoạt cơ chế tự bảo vệ quá nhiệt ngắt nguồn PoE.

• Lựa chọn đúng chuẩn cáp mạng lõi đồng nguyên chất: Khi cấp nguồn PoE+ ở khoảng cách xa (trên 50m), luôn sử dụng cáp mạng Cat6 UTP/STP đồng nguyên chất để tránh hiện tượng sụt áp trên đường dây.

Chia sẻ cảm nhận cá nhân

• Anh Quyền, Phú Thọ chia sẻ rằng: "Thiết bị lắp đặt gọn gàng vào tủ rack 1U với trọng lượng 4,51 kg chắc chắn. Chúng tôi kết nối trực tiếp 38 camera an ninh hồng ngoại chuẩn 4K và 8 bộ phát Wi-Fi 6 chuyên dụng vào các cổng PoE+; tổng công suất tiêu thụ hiển thị trên phần mềm quản trị luôn dao động ổn định ở mức 260W trên tổng ngân sách 370W. Băng thông chuyển mạch 104 Gbps và bộ nhớ đệm 1.5MB giúp các luồng video truyền về đầu ghi mượt mà, không bị rớt khung hình."

Đánh giá chung về sản phẩm

Switch mạng Extreme L2 210-48p-GE4 là thiết bị chuyển mạch biên 48 cổng PoE+ mật độ cao xuất sắc trong phân khúc Enterprise Layer 2. Sự hội tụ của vi xử lý ARM Cortex-A9, năng lực chuyển mạch 104 Gbps / 77,4 Mpps, nguồn PoE+ 370W, bảng địa chỉ 16.000 MAC, bộ quy tắc lọc ACL phong phú cùng cổng quản lý OOB độc lập biến 210-48p-GE4 thành điểm tựa hạ tầng mạng vững chắc, bền bỉ và tối ưu chi phí cho mọi doanh nghiệp lớn.

Lời khuyên về cách lựa chọn sản phẩm

• Doanh nghiệp lớn, trường học, bệnh viện cần triển khai hệ thống Camera IP và Wi-Fi mật độ cao: Lựa chọn hoàn hảo số 1 nhờ chuẩn rack 1U gọn gàng, tích hợp sẵn nguồn PoE+ 370W và 4 cổng quang SFP độc lập.

• Hệ thống kiểm soát ra vào, tòa nhà thông minh, trạm viễn thông tự động hóa: Rất thích hợp nhờ dải nhiệt độ rộng tới 50°C, vỏ kim loại chống nhiễu và hỗ trợ độ cao hoạt động lên tới 3000 mét.

• Văn phòng chỉ sử dụng máy tính để bàn và máy in thông thường (không cần PoE): Không nên chọn; nên chuyển sang phiên bản thuần dữ liệu Extreme L2 210-48t-GE4 để tiết kiệm chi phí đầu tư thiết bị.

Nhìn chung, Switch mạng Extreme L2 210-48p-GE4 khẳng định uy tín và đẳng cấp kỹ thuật từ Extreme Networks. Mang trong mình đầy đủ các tiêu chuẩn bảo mật khắt khe cùng năng lực cấp nguồn PoE+ mật độ cao, thiết bị là sự đầu tư hạ tầng thông minh, đảm bảo mạch máu thông tin nội bộ của doanh nghiệp luôn vận hành an toàn, thông suốt và bền bỉ theo thời gian. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
