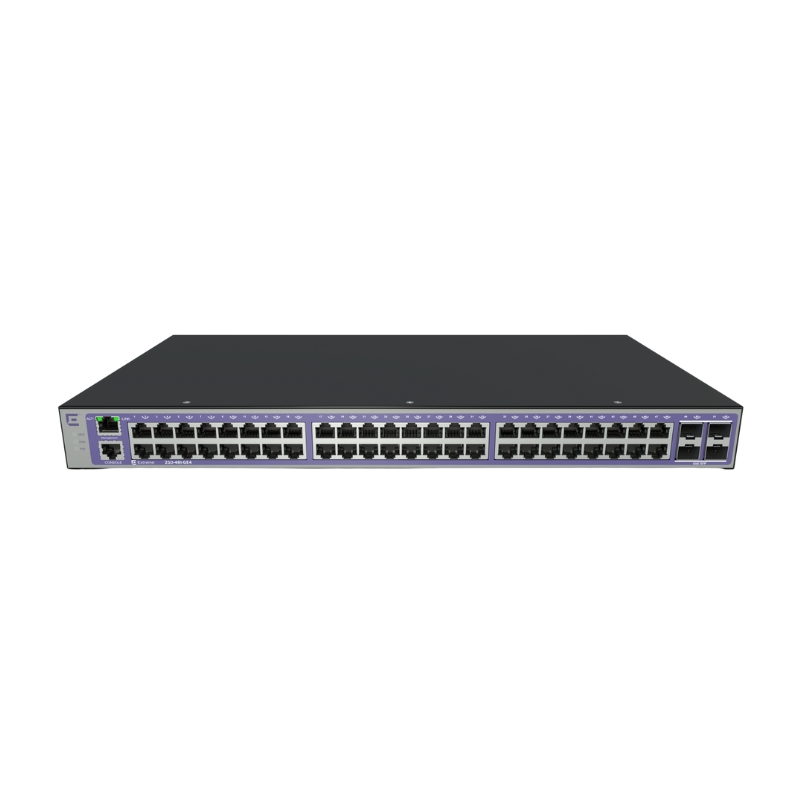

Switch mạng Extreme L2 210-48t-GE4 52 Port

Thị trường thiết bị chuyển mạch biên (Access/Edge Switch) cho doanh nghiệp quy mô trung bình và lớn, khối cơ quan tài chính, giáo dục, y tế và hệ thống chi nhánh đang chứng kiến nhu cầu quy tụ mật độ cổng mạng dây đồng Gigabit cực kỳ mạnh mẽ. Trước sự bùng nổ của lưu lượng truy cập tệp tin lớn, sao lưu hệ thống và phần mềm đám mây, các giải pháp ghép nối nhiều switch 24 cổng nhỏ lẻ bộc lộ rõ nhược điểm: tiêu hao diện tích tủ rack, nhân đôi dây nhảy và gây phân mảnh quản trị.

Trong khi đó, nhiều dòng switch thương mại phổ thông 48 cổng trên thị trường thường cắt giảm năng lực xử lý (ASIC chuyển mạch non-blocking kém chất lượng), dễ bị nghẽn mạch khi xảy ra xung đột dữ liệu bùng nổ (micro-bursts), chia sẻ cổng Combo quang - đồng và thiếu cổng quản trị độc lập ngoài băng tần. Switch mạng Extreme L2 210-48t-GE4 52 Port thuộc dải sản phẩm ExtremeSwitching 200 Series ra đời như một chuẩn mực hạ tầng biên: gom tới 52 cổng kết nối vật lý hoạt động song song, băng thông non-blocking 104 Gbps, bảng lọc an ninh ACL khổng lồ và khả năng quản trị OOB chuyên biệt đạt chuẩn Enterprise.

Tính năng nổi bật

• Thông lượng chuyển mạch non-blocking 104 Gbps: Đạt năng lực chuyển mạch nội tại lên đến 104 Gbps cùng tốc độ chuyển tiếp gói tin 77,4 Mpps, đáp ứng vận hành trơn tru tốc độ dây (Line-rate) trên toàn bộ 52 cổng kết nối mà không phát sinh độ trễ.

• Mật độ kết nối mật độ cao 52 cổng: Tích hợp 48 cổng 10/100/1000BaseT (RJ-45) cho máy trạm, máy chủ và bổ sung 4 cổng 100/1000BASE-X (SFP) chưa được sử dụng làm cổng quang uplink độc lập (Dedicated SFP), loại bỏ hoàn toàn cơ chế cổng Combo chia sẻ tài nguyên.

• Kênh quản trị cô lập Out-of-Band (OOB) chuẩn mực: Trang bị 1 cổng quản lý ngoài băng tần 10/100 BaseT độc lập kết hợp 1 cổng giao tiếp nối tiếp RJ-45 (Console), hỗ trợ kỹ sư cứu hộ thiết bị từ xa an toàn ngay cả khi mạng dữ liệu người dùng bị nghẽn mạch hoặc phát sinh bão gói tin (Broadcast Storm).

• Năng lực lọc lưu lượng an ninh ACL cực lớn: Hỗ trợ tới 100 danh sách kiểm soát truy cập (ACL) với 1023 quy tắc cho mỗi danh sách, thiết lập rào chắn bảo vệ vi mô (Micro-segmentation) trực tiếp tại cổng truy nhập.

• Cơ chế chống vòng lặp và gom kênh băng thông rộng: Cung cấp Số lượng phiên bản MSTP: 4 tối ưu hóa việc phân luồng tải trên từng dải VLAN và Nhóm truy cập liên kết (LAG): 6 cho phép ghép luồng quang học lên mạng lõi với độ sẵn sàng cao.

• Chất lượng dịch vụ QoS 8 cấp độ: Trang bị 8 loại phương tiện giao thông (xếp hàng), ưu tiên tuyệt đối cho lưu lượng thoại VoIP và truyền hình hội nghị độ nét cao.

Thiết kế và chất liệu

• Khung vỏ chuẩn Rack 1U 19-inch tiêu chuẩn: Kích thước thân máy đạt Cao 4,4 cm x Rộng 44,1 cm x Sâu 25,4 cm cùng trọng lượng chắc chắn 3,75 kg, dễ dàng gá lắp gọn gàng vào mọi tủ rack kỹ thuật tiêu chuẩn.

• Gia công kim loại nguyên khối chống nhiễu: Thân máy chế tác từ thép mạ kẽm công nghiệp có khả năng triệt tiêu bức xạ điện từ trường (EMI), chống xung đột tĩnh điện và bảo vệ tối đa các linh kiện vi mạch điện tử bên trong.

• Bố trí 52 cổng mặt trước khoa học: Cụm 48 cổng RJ-45 Gigabit được bố trí so le hai tầng trực quan, bên phải là 4 cổng quang SFP độc lập, cổng Console RJ-45 và cổng OOB Management, hỗ trợ việc bấm dây và kiểm tra cổng dễ dàng.

• Cơ chế tản nhiệt luồng khí đối lưu thông minh: Hệ thống tản nhiệt được tính toán luồng khí hút - đẩy tối ưu qua các khe thoáng hai bên sườn, giữ nhiệt độ hệ thống luôn mát mẻ trong tủ rack kín mà không tạo tiếng rít quạt quá lớn.

Nguyên lý hoạt động

Extreme L2 210-48t-GE4 vận hành dựa trên cơ chế phân tầng xử lý song song giữa mạch logic chuyển mạch tốc độ dây (Switching Fabric) và bộ xử lý quản trị trung tâm ARM Cortex-A9:

1. Khởi tạo và Điều phối hệ điều hành: Khi cấp nguồn, Bộ xử lý ARM Cortex-A9 32-bit, xung nhịp 400 MHz nạp hệ điều hành từ Bộ nhớ Flash 128MB vào Bộ nhớ DRAM 512MB, kích hoạt cấu hình bảo mật, khởi tạo bảng VLAN và các tiến trình giám sát hệ thống.

2. Chuyển mạch cắt lớp tốc độ dây (Store-and-Forward): Gói tin đi vào 48 cổng Gigabit đồng và 4 cổng SFP quang được mạch ASIC phân tích toàn vẹn khung tin. Switch đối chiếu và cập nhật bảng Số lượng địa chỉ MAC tối đa: 16.000, sử dụng Bộ đệm MAC 1.5MB để hấp thụ các đợt lưu lượng tăng đột biến, ngăn ngừa triệt để tình trạng rớt khung tin.

3. Thực thi bộ lọc an ninh phần cứng ACL: Mỗi khung tin lưu chuyển qua cổng được quét tự động qua 100 danh sách ACL (1023 quy tắc/danh sách). Bộ lọc phần cứng cho phép hoặc chặn gói tin tức thời mà không gây ảnh hưởng đến tổng băng thông 104 Gbps.

4. Phân phối lưu lượng ưu tiên qua QoS 8 hàng đợi: Gói tin được phân loại vào 8 loại phương tiện giao thông (xếp hàng) theo nhãn 802.1p hoặc DSCP, bảo đảm dữ liệu thoại và video hội nghị luôn được đẩy ra trước dữ liệu tải file dung lượng lớn.

5. Chống vòng lặp và Ghép kênh quang Uplink: Hệ thống ngăn ngừa vòng lặp mạng bằng 4 phiên bản MSTP, đồng thời kích hoạt 6 nhóm LAG trên 4 cổng quang SFP để tạo đường truyền băng thông gộp 4 Gbps an toàn lên switch trung tâm.

6. Kênh cứu hộ mạng ngoài băng tần (OOB): Luồng dữ liệu điều khiển qua 1 cổng quản lý ngoài băng tần 10/100 BaseT và cổng Console RJ-45 được định tuyến trên vi mạch riêng biệt, không dùng chung đường truyền với 48 cổng dữ liệu người dùng.

Lợi ích

• Mật độ kết nối tập trung vượt trội: Cung cấp tới 48 cổng Gigabit cho người dùng và 4 cổng quang SFP trên cùng một thiết bị 1U, giảm thiểu số lượng thiết bị cần lắp đặt và tiết kiệm không gian tủ rack.

• Băng thông nội bộ cực lớn không tắc nghẽn: Năng lực chuyển mạch 104 Gbps và tốc độ 77,4 Mpps giải quyết triệt để hiện tượng chậm chờn khi hàng chục người dùng cùng truy cập dữ liệu lớn.

• An ninh mạng biên vững chắc: Hơn 100.000 quy tắc lọc gói tin ACL giúp cô lập mã độc, ngăn chặn quét cổng và chống tấn công giả mạo địa chỉ ngay tại lớp truy nhập.

• Quản trị an toàn và cứu hộ từ xa: Cổng OOB chuyên biệt giúp kỹ sư IT truy cập cấu hình và xử lý sự cố thiết bị ngay cả khi mạng nội bộ bị quá tải hoặc tê liệt do cấu hình sai.

• Tiết kiệm chi phí đầu tư hạ tầng: Loại bỏ tính năng cấp nguồn PoE không cần thiết, giúp doanh nghiệp tiết kiệm đáng kể chi phí thiết bị cho các cụm máy trạm máy tính để bàn.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Thông lượng cực lớn 104 Gbps và năng lực chuyển tiếp 77,4 Mpps đáp ứng hoàn hảo 52 cổng Gigabit.

• Bảng địa chỉ MAC lớn 16.000 địa chỉ, sẵn sàng cho môi trường nhiều thiết bị ảo hóa.

• Sở hữu 4 cổng quang SFP độc lập, cho phép mở rộng tối đa 4 đường lên quang học đồng thời.

• Tích hợp cổng mạng ngoài băng tần OOB 10/100 BaseT độc lập chuẩn Enterprise.

• Khả năng áp dụng quy tắc an ninh vượt bậc với 100 danh sách ACL (1023 quy tắc/danh sách).

• Khung vỏ kim loại Rack 1U chắc chắn nặng 3,75 kg, vận hành ổn định trong biên độ nhiệt 0°C đến 50°C và độ cao tới 3000 mét.

Nhược điểm

• Nguồn PoE: Không áp dụng; thiết bị không hỗ trợ cấp nguồn cho camera IP hay Access Point, đòi hỏi bộ cấp nguồn ngoài nếu dùng thiết bị PD.

• Cổng quang Uplink dừng lại ở chuẩn Gigabit SFP 1 Gbps, chưa hỗ trợ cổng quang 10G SFP+.

Hướng dẫn sử dụng

* Kết nối bảng điều khiển Console và đổi thông tin xác thực

1. Cắm cáp chuyển đổi RJ-45 sang USB vào 1 cổng giao tiếp nối tiếp RJ-45 (Console) ở mặt trước, đầu USB cắm vào máy tính kỹ thuật.

2. Khởi động phần mềm Terminal (PuTTY hoặc SecureCRT), thiết lập cấu hình: Baud rate 9600, Data bits 8, Parity None, Stop bits 1, Flow control None.

3. Bật nguồn switch, đăng nhập tài khoản quản trị mặc định và thực hiện đổi mật khẩu bảo mật mới.

* Cấu hình cổng quản trị ngoài băng tần (OOB Management)

1. Cắm dây cáp mạng từ mạng quản lý riêng biệt vào 1 cổng quản lý ngoài băng tần 10/100 BaseT.

2. Trên giao diện dòng lệnh Console, gán địa chỉ IP tĩnh cho cổng OOB

3. Sau khi áp dụng, kỹ sư có thể truy cập Web UI hoặc SSH qua địa chỉ IP này để quản lý và cứu hộ switch hoàn toàn độc lập với mạng người dùng.

* Cấu hình phân chia dải mạng VLAN và Nhóm liên kết LAG

1. Tạo các dải mạng nội bộ phân quyền (hỗ trợ Tối đa 1024 VLAN)

2. Gán các cổng mạng vào VLAN: Chọn cổng trong cụm 48 cổng 10/100/1000BaseT, thiết lập chế độ Access và gán VLAN tương ứng.

3. Cấu hình Nhóm truy cập liên kết (LAG) trên 4 cổng quang SFP: Ghép 4 cổng quang vào nhóm LAG 1 sử dụng giao thức LACP để tạo đường truyền băng thông gộp 4 Gbps lên switch lõi.

* Thiết lập danh sách kiểm soát truy cập Access Control List (ACL)

1. Khởi tạo danh sách lọc gói tin IP mở rộng

2. Gán quy tắc vào các cổng mạng: Áp dụng danh sách ACL vừa tạo vào chiều nhận (Inbound) trên cổng mạng để chặn đứng lưu lượng trái phép.

Lưu ý khi sử dụng

• Không cắm nhầm thiết bị cần nguồn PoE trực tiếp: Do thiết bị có thông số Nguồn PoE: Không áp dụng, tuyệt đối không kết nối các thiết bị yêu cầu nguồn PoE mà không có adapter hoặc bộ injector rời.

• Không cắm nhầm đường mạng người dùng vào cổng OOB: Cổng OOB chỉ dùng cho quản trị; cắm nhầm mạng người dùng vào đây sẽ làm lộ cổng quản lý và không thể truyền dữ liệu ra Internet.

• Tránh che chắn khe thoát gió hai bên sườn máy: Với 52 cổng hoạt động cùng lúc, máy sinh ra nhiệt lượng liên tục; việc che khe gió sẽ làm tụ nhiệt, giảm tuổi thọ vi xử lý ARM và bo mạch.

• Lựa chọn đúng chuẩn mô-đun SFP 1GbE: Khi cắm vào 4 cổng 100/1000BASE-X, cần sử dụng đúng mô-đun quang chuẩn 1GbE và đồng bộ bước sóng quang với switch đối ứng.

Chia sẻ cảm nhận cá nhân

• Chị Thu, Hà Nội chia sẻ rằng: "Năng lực chuyển mạch 104 Gbps phát huy sức mạnh tối đa khi hàng chục học viên đồng thời tải các file ảnh hệ điều hành và render đồ họa qua mạng nội bộ; toàn bộ 48 cổng đồng đều đạt tốc độ xấp xỉ 112 MB/s mà không có hiện tượng nghẽn mạng hay rớt kết nối. Khung máy 3,75 kg lắp khít vào tủ rack, hệ thống quạt tản nhiệt hoạt động êm ái."

Đánh giá chung về sản phẩm

Switch mạng Extreme L2 210-48t-GE4 52 Port là thiết bị chuyển mạch biên mật độ cao xuất sắc trong phân khúc Enterprise Layer 2. Sự kết hợp giữa vi xử lý ARM Cortex-A9, thông lượng chuyển mạch 104 Gbps / 77,4 Mpps, bảng địa chỉ 16.000 MAC, bộ quy tắc lọc ACL cực lớn cùng cổng quản trị OOB chuyên biệt biến 210-48t-GE4 thành điểm tựa hạ tầng mạng vững chắc, an toàn và tối ưu chi phí cho các doanh nghiệp hiện đại.

Lời khuyên về cách lựa chọn sản phẩm

• Văn phòng doanh nghiệp từ 40-100 nhân sự chỉ dùng máy tính để bàn, máy in: Lựa chọn hoàn hảo số 1 để gom toàn bộ kết nối mạng về một khung máy 1U gọn gàng, tiết kiệm chi phí mua sắm.

• Phòng máy thực hành, trung tâm đào tạo máy tính, phòng giao dịch tập trung: Rất phù hợp nhờ mật độ 48 cổng Gigabit, bảng 16K MAC lớn và cổng OOB cứu hộ chuyên nghiệp.

• Dự án triển khai đồng loạt Camera IP hoặc chuỗi Access Point ngoài trời: Không nên chọn; do switch không có PoE, việc sử dụng bộ nguồn rời cho 48 camera sẽ gây rối dây và tốn kém, nên chuyển sang dòng có PoE như Extreme L2 210-48p-GE4.

Nhìn chung, Switch mạng Extreme L2 210-48t-GE4 52 Port khẳng định vị thế dẫn đầu của Extreme Networks trong việc cung cấp các thiết bị mạng truy nhập mật độ cao chuyên nghiệp. Với năng lực chuyển mạch non-blocking mạnh mẽ, rào chắn an ninh ACL sâu rộng và kênh quản trị OOB an toàn, thiết bị là khoản đầu tư hạ tầng thông minh, đảm bảo mạch máu thông tin nội bộ của doanh nghiệp luôn vận hành thông suốt và bền bỉ theo thời gian. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
