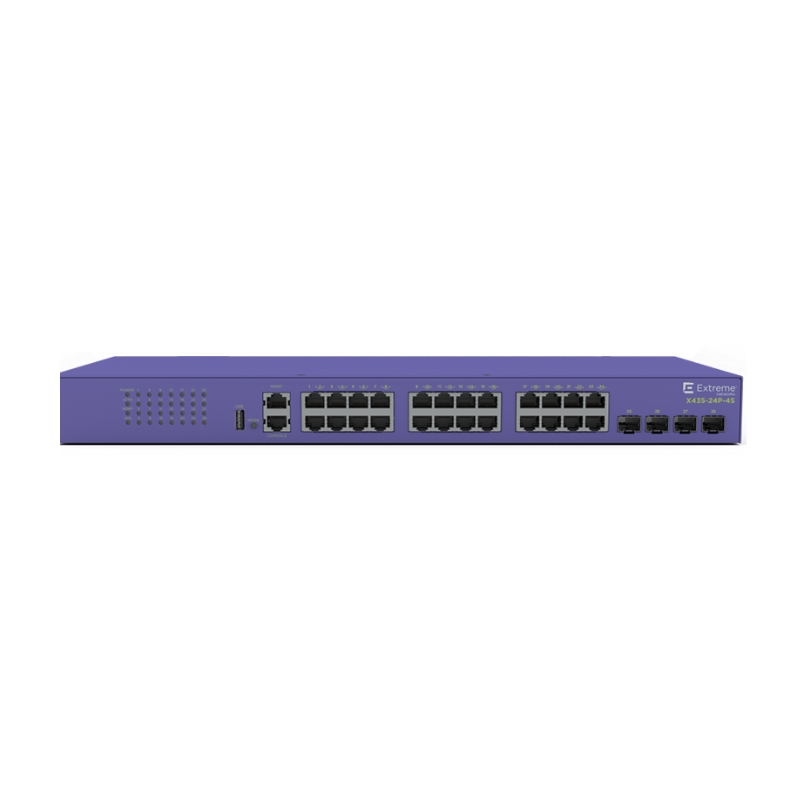

Switch mạng Extreme L2 X435-24P-4S

Thị trường hạ tầng mạng phân tán tại các tòa nhà thông minh, bệnh viện, trường học và hệ thống an ninh doanh nghiệp đang đòi hỏi các dòng thiết bị chuyển mạch 24 cổng vừa cung cấp mật độ kết nối đồng lớn, vừa tích hợp nguồn cấp PoE+ công suất cao và đường trục quang 2.5Gb. Các giải pháp unmanaged truyền thống không thể đáp ứng được yêu cầu cấp nguồn thông minh hay bảo mật phân đoạn VLAN khắt khe.

Switch mạng Extreme L2 X435-24P-4S xuất hiện để giải quyết trọn vẹn bài toán này. Thiết bị hội tụ đầy đủ 24 cổng đồng PoE+, 4 cổng quang SFP tốc độ cao, hệ điều hành ExtremeXOS tiên tiến và ngân sách nguồn mạnh mẽ, trở thành điểm tựa hạ tầng mạng vững chắc cho doanh nghiệp.

Extreme X435-24P-4S là dòng sản phẩm chiến lược tiếp nối thành công của dải sản phẩm chuyển mạch biên thông minh từ Extreme Networks:

• Kế thừa kiến trúc ExtremeXOS: Mang lại sự đồng nhất về tính năng quản trị và độ tin cậy tương đương các dòng switch core cao cấp.

• Tối ưu hóa hình thái 24 cổng PoE+ kết hợp quang 2.5G: Đáp ứng xu thế bùng nổ của các thiết bị đầu cuối thông minh như camera an ninh PTZ và điểm truy cập Wi-Fi 6 thế hệ mới.

• Chuẩn hóa công nghệ OnePolicy: Tích hợp các chính sách kiểm soát an ninh mạng vi mô vào phân khúc thiết bị thương mại.

Tính năng nổi bật

• Mật độ kết nối PoE+ mở rộng: Tích hợp 24 cổng 10/100/1000BASE-T hỗ trợ chuẩn PoE+ (30W) kết hợp 4 cổng quang SFP tốc độ cao 1Gb/2.5Gb.

• Ngân sách nguồn PoE đỉnh cao: Tổng công suất nguồn PoE đạt 370W, cấp điện trực tiếp ổn định cho hàng loạt thiết bị ngoại vi công suất lớn.

• Hiệu suất non-blocking vượt trội: Đạt băng thông chuyển mạch tổng hợp 68 Gbps cùng tốc độ chuyển tiếp khung 50,6 Mpps, đảm bảo luồng dữ liệu thông suốt.

• Nền tảng phần mềm cấp Enterprise: Hỗ trợ bảng địa chỉ 16K MAC, 4096 VLAN/VMAN, hệ thống 8 hàng đợi trên mỗi cổng cùng 1K quy tắc ACL đầu vào và khả năng mở rộng OnePolicy.

• Phần cứng vi xử lý mạnh mẽ: Trang bị CPU ARM A9, 512 MB DRAM và Bộ nhớ Flash 128 MB, kết hợp 1 cổng quản lý ngoài băng tần OOB chuyên dụng.

Thiết kế và chất liệu

• Hình thái tiêu chuẩn chuyên nghiệp: Thiết bị sở hữu kích thước 441mm x 43.5mm x 254mm cùng trọng lượng vững chắc 3,48 kg, tương thích hoàn toàn với mọi tủ rack kỹ thuật 19-inch tiêu chuẩn.

• Vỏ hợp kim công nghiệp chịu lực: Thân máy chế tác từ thép sơn tĩnh điện chống rỉ sét, giúp triệt tiêu bức xạ điện từ trường (EMI) và bảo vệ tối đa hệ thống bo mạch bên trong.

• Bố trí mặt trước trực quan: 24 cổng đồng PoE+, 4 cổng quang SFP, cổng console, cổng USB và cổng quản lý ngoài băng tần OOB sắp xếp khoa học, tích hợp hệ thống đèn LED trạng thái chi tiết.

• Hệ thống tản nhiệt tối ưu: Vận hành bền bỉ trong dải nhiệt độ mở rộng từ 0°C đến 45°C, thích nghi tốt với môi trường phòng máy.

Nguyên lý hoạt động

Extreme X435-24P-4S hoạt động dựa trên sự đồng bộ giữa mạch chuyển mạch ASIC tốc độ dây và vi xử lý quản lý trung tâm:

1. Khởi động và Tải hệ thống: Khi cấp nguồn, CPU ARM A9 nạp tiến trình vận hành từ Flash 128 MB vào 512 MB DRAM, kích hoạt cấu hình bảo mật và bảng định tuyến lớp 2.

2. Cấp nguồn thông minh qua cáp mạng (PoE Management): Khi thiết bị ngoại vi kết nối, switch tự động nhận diện chuẩn IEEE 802.3at, phân bổ công suất linh hoạt từ tổng ngân sách 370W.

3. Chuyển mạch gói tin Layer 2: Dữ liệu đi qua 24 cổng đồng hoặc 4 cổng quang SFP được mạch ASIC xử lý với băng thông tổng hợp 68 Gbps và tốc độ 50,6 Mpps.

4. Phân đoạn VLAN và Quản lý QoS: Khung tin được phân loại qua 4096 VLAN/VMAN, áp dụng 8 hàng đợi trên mỗi cổng để ưu tiên luồng dữ liệu thoại hoặc video.

5. Thực thi chính sách OnePolicy và ACL: Kiểm soát toàn bộ luồng truy cập thông qua 1K quy tắc ACL đầu vào và các hồ sơ bảo mật được định nghĩa sẵn.

Lợi ích

• Cấp nguồn tập trung quy mô lớn: Ngân sách 370W PoE+ giúp cấp điện trực tiếp cho toàn bộ hệ thống camera an ninh và Access Point Wi-Fi 6 mà không cần kéo nguồn 220V rườm rà.

• Đường trục quang tốc độ cao 2.5GbE: Bốn cổng SFP linh hoạt giúp mở rộng băng thông truyền dẫn về switch lõi cực kỳ mượt mà.

• Bảo mật và phân quyền chặt chẽ: Tích hợp công nghệ OnePolicy và 1K quy tắc ACL giúp cô lập các luồng truy cập trái phép ngay từ biên mạng.

• Cứu hộ an toàn với cổng OOB độc lập: Hỗ trợ quản lý ngoài băng tần giúp kỹ sư IT kiểm soát thiết bị dễ dàng ngay cả khi mạng dữ liệu gặp sự cố.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Mật độ 24 cổng PoE+ mạnh mẽ với tổng ngân sách 370W kết hợp 4 cổng quang SFP 2.5Gb.

• Hiệu năng chuyển mạch cao với băng thông 68 Gbps và 16K địa chỉ MAC.

• Tích hợp cổng quản lý ngoài băng tần OOB độc lập chuẩn doanh nghiệp lớn.

• Tích hợp bảo mật toàn diện với 1K quy tắc ACL và công nghệ OnePolicy.

• Vận hành bền bỉ trong dải nhiệt độ mở rộng lên đến 45°C.

Nhược điểm

• Thiết bị có trọng lượng 3,48 kg và tích hợp quạt tản nhiệt nên sẽ phát ra âm thanh nhỏ khi vận hành tải nặng trong không gian kín.

• Tổng ngân sách nguồn PoE 370W đòi hỏi tính toán kỹ lưỡng khi cắm đồng thời các thiết bị PoE+ công suất tối đa trên toàn bộ 24 cổng.

Hướng dẫn sử dụng

* Kết nối bảng điều khiển Console và Đổi thông tin xác thực

1. Cắm cáp console kết nối từ máy tính kỹ thuật vào cổng giao tiếp trên thiết bị.

2. Mở phần mềm Terminal (PuTTY), cấu hình cổng Serial (Baud rate 9600, 8 data bits, no parity).

3. Bật nguồn switch, đăng nhập tài khoản quản trị mặc định và thực hiện đổi mật khẩu bảo mật mới.

* Cấu hình cổng quản lý ngoài băng tần (OOB Management)

1. Cắm dây cáp mạng từ mạng quản lý riêng vào cổng OOB 10/100/1000Base-T.

2. Gán địa chỉ IP tĩnh cho cổng quản lý trên giao diện dòng lệnh:


   Plaintext



   configure serviceport ip 192.168.100.24 255.255.255.0 192.168.100.1


* Cấu hình cấp nguồn PoE+ và Phân đoạn VLAN

1. Kích hoạt tính năng cấp nguồn PoE trên các cổng đồng:


   Plaintext



   enable inline-power ports 1-24


2. Tạo dải VLAN và gán cổng quang SFP làm đường trục Trunk:


   Plaintext



   create vlan "VLAN_PoE_Security"
   configure vlan VLAN_PoE_Security tag 200
   configure vlan VLAN_PoE_Security add ports 25 tagged


* Thiết lập quy tắc kiểm soát truy cập ACL

1. Khởi tạo quy tắc lọc gói tin để bảo mật mạng biên:


   Plaintext



   create access-list ACL_PoE_Policy "ip source-ip 192.168.200.0/24 destination-ip any drop" "ethernet"


2. Áp dụng quy tắc ACL vào giao diện cổng mạng cần kiểm soát.

Lưu ý khi sử dụng

• Không dùng vượt quá tổng công suất ngân sách PoE 370W: Cần tính toán công suất tiêu thụ thực tế của tổng số thiết bị PD kết nối; nếu vượt quá 370W, switch sẽ tự động ngắt nguồn các cổng có độ ưu tiên thấp.

• Không cắm nhầm đường mạng dữ liệu vào cổng OOB Management: Cổng OOB chỉ dùng cho mục đích quản trị độc lập; cắm nhầm sẽ làm lộ cổng quản lý ra mạng ngoài.

• Sử dụng mô-đun quang SFP chính hãng: Khi cắm vào 4 cổng SFP 1Gb/2.5Gb, hãy lựa chọn đúng chủng loại transceivers tương thích để đảm bảo tín hiệu quang ổn định.

• Sao lưu cấu hình hệ thống định kỳ: Luôn thực hiện lệnh lưu cấu hình (save configuration) sau mỗi lần thay đổi tham số để tránh mất dữ liệu khi sự cố mất nguồn xảy ra.

Chia sẻ cảm nhận cá nhân

• Anh Khánh, Nam Định chia sẻ rằng: "Thiết bị lắp đặt chắc chắn vào tủ rack 19-inch với trọng lượng 3,48 kg. Ngân sách 370W PoE+ cấp nguồn mượt mà cho toàn bộ 24 camera hồng ngoại và thiết bị phát Wi-Fi mà không xảy ra hiện tượng sụt áp. Bốn cổng quang SFP 2.5Gb giúp truyền tải dữ liệu hình ảnh độ phân giải cao về trung tâm siêu mượt. Đặc biệt, cổng quản lý OOB độc lập giúp đội ngũ kỹ thuật xử lý sự cố từ xa cực kỳ nhanh chóng và an toàn."

Đánh giá chung về sản phẩm

Switch mạng Extreme L2 X435-24P-4S là giải pháp chuyển mạch biên 28 cổng PoE+ mật độ cao xuất sắc trong phân khúc doanh nghiệp. Sự hội tụ của 24 cổng PoE+ 370W, 4 cổng quang SFP 2.5Gb, băng thông 68 Gbps, hệ thống bảo mật OnePolicy, cổng quản lý OOB độc lập cùng độ bền bỉ chuẩn công nghiệp biến X435-24P-4S thành điểm tựa hạ tầng mạng an toàn, mạnh mẽ và tối ưu cho mọi tổ chức lớn.

Lời khuyên về cách lựa chọn sản phẩm

• Doanh nghiệp, trường học, bệnh viện cần 24 cổng PoE+ và đường trục quang 2.5G: Lựa chọn hoàn hảo số 1 nhờ ngân sách nguồn 370W mạnh mẽ, hiệu năng cao và độ bền bỉ lớn.

• Hệ thống mạng yêu cầu bảo mật phân quyền chi tiết và quản lý OOB: Rất phù hợp nhờ tích hợp công nghệ OnePolicy, 1K ACL và cổng quản lý độc lập.

• Văn phòng nhỏ chỉ dùng máy tính văn phòng thông thường (không cần PoE): Không nên chọn model này; nên chuyển sang phiên bản thuần dữ liệu Extreme L2 X435-24T-4S để tiết kiệm chi phí đầu tư.
