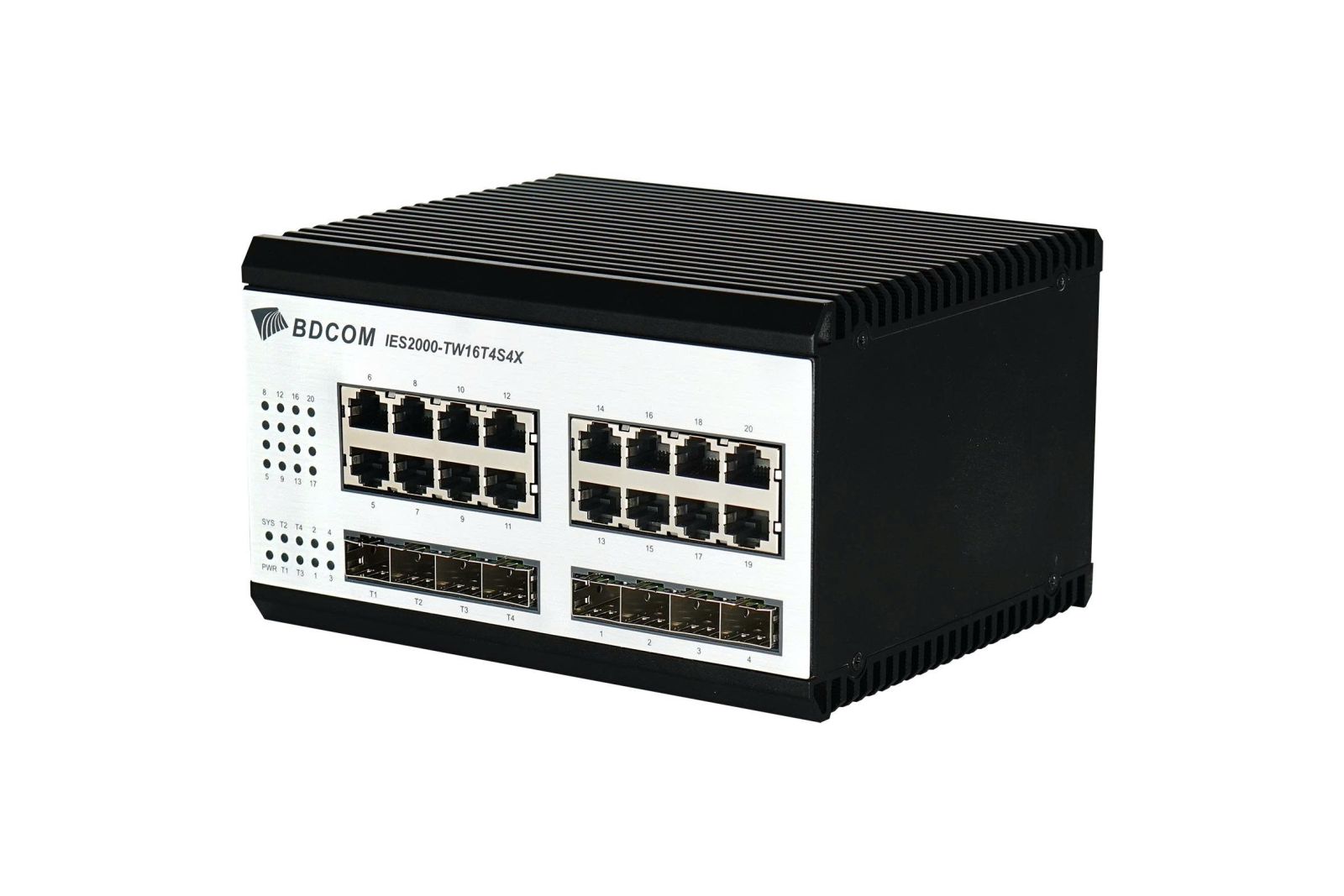

Switch mạng L3-lite IES2000 -TU16T4S4X

Trong kỷ nguyên tự động hóa, chuyển đổi số nhà máy và Internet vạn vật công nghiệp (IIoT), hạ tầng mạng không còn đơn thuần là công cụ truyền tải dữ liệu mà đã trở thành mạch máu quyết định sự ổn định của toàn bộ hệ thống vận hành. Thị trường thiết bị chuyển mạch chứng kiến sự dịch chuyển mạnh mẽ từ các dòng Layer 2 thông thường lên phân khúc L3-lite Managed nhằm giải quyết bài toán xử lý dữ liệu phi tập trung. Switch mạng L3-lite IES2000 -TU16T4S4X xuất hiện như một giải pháp đón đầu công nghệ, đáp ứng hoàn hảo nhu cầu truyền tải băng thông lớn, định tuyến nội bộ tốc độ cao tại các môi trường có điều kiện vận hành khắc nghiệt như trạm biến áp, mỏ khai khoáng, hay hệ thống giám sát đô thị thông minh.

Dòng sản phẩm IES2000 được phát triển dựa trên kiến trúc chuyển mạch thế hệ mới, kế thừa các tiêu chuẩn cơ khí chịu lực từ các phiên bản tiền nhiệm chuyên dụng cho ngành đường sắt và năng lượng. Trải qua nhiều giai đoạn nâng cấp chip xử lý lớp vật lý (PHY) và tối ưu hóa hệ điều hành nhúng, phiên bản IES2000-TU16T4S4X là bước đột phá lớn khi tích hợp thành công năng lực định tuyến tĩnh thông minh vào một thiết bị có kiểu dáng cấu trúc phân phối hiện trường nhỏ gọn. Đây là kết quả của quá trình nghiên cứu dài hạn nhằm thu hẹp khoảng cách hiệu năng giữa switch cốt lõi trung tâm đồ sộ và các switch biên tại các phân xưởng thô bạo.

Tính năng nổi bật

• Mật độ giao tiếp quang - đồng vượt trội: Sự kết hợp giữa 16 cổng RJ45 tốc độ Gigabit cho các kết nối ngoại vi và đặc biệt là 4 cổng 10G SFP+ băng thông siêu rộng, đóng vai trò làm đường trục (Uplink) tốc độ cao, loại bỏ hoàn toàn hiện tượng nghẽn cổ chai dữ liệu khi truyền tải luồng video độ phân giải lớn.

• Công nghệ xếp chồng ảo phân tán (Virtual Stacking): Hỗ trợ liên kết cấu trúc lên tới 16 đơn vị ảo. Quản trị viên hệ thống có thể cấu hình, giám sát và vận hành toàn bộ cụm switch tập trung thông qua một địa chỉ IP duy nhất, đơn giản hóa sơ đồ cấu trúc liên mạng.

• Khả năng sinh tồn trong môi trường cực đoan: Thiết bị vận hành ổn định trong biên độ nhiệt độ khắc nghiệt từ -40°C đến 85°C, không bị ảnh hưởng bởi sự sốc nhiệt hay hiện tượng ngưng tụ sương trong tủ kỹ thuật ngoài trời.

• Giao thức vòng bảo vệ công nghiệp: Tích hợp các thuật toán dự phòng mạch vòng tiên tiến như ERPS (Ethernet Ring Protection Switching) và EAPS, đem lại khả năng tự chữa lành liên kết mạng khi xảy ra sự cố đứt cáp với độ trễ cực thấp (dưới 50ms cho toàn mạng).

Thiết kế và chất liệu

• Vỏ bọc cơ khí kiên cố: Sản phẩm được chế tác hoàn toàn từ hợp kim nhôm đúc cường lực đạt tiêu chuẩn bảo vệ lớp vỏ IP40, mang lại khả năng chống va đập vật lý và ngăn chặn bụi bẩn xâm nhập tối ưu.

• Cơ chế tản nhiệt tự nhiên: Thiết kế dạng không quạt (Fanless design) triệt tiêu hoàn toàn rủi ro hỏng hóc cơ học do hao mòn quạt, đồng thời ngăn ngừa tích tụ mạt kim loại bên trong bo mạch.

• Quy cách lắp đặt: Tích hợp ngàm giữ chuyên dụng cho thanh Din-rail tiêu chuẩn ngành công nghiệp, giúp cố định chắc chắn trên các bảng tủ điện kỹ thuật, chống chịu rung chấn và va đập hiệu quả.

• Bố trí giao tiếp: Các cổng vật lý được phân bổ khoa học ở mặt trước bao gồm 16 cổng Gigabit RJ45, 4 cổng Gigabit SFP và 4 cổng 10G SFP+, giúp kỹ sư dễ dàng thao tác đấu nối và kiểm soát độ uốn cong thích hợp của cáp quang.

Nguyên lý hoạt động

Switch L3-lite IES2000-TU16T4S4X vận hành dựa trên sự kết hợp đồng bộ giữa cơ chế chuyển mạch gói ở Layer 2 và định tuyến tĩnh (Static Routing) lớp L3-lite ở phần cứng:

Khi gói tin từ các thiết bị đầu cuối (Camera, cảm biến, máy dòng lệnh PLC) đi vào 16 cổng RJ45, chip ASIC xử lý sẽ tra cứu bảng mã MAC để thực hiện chuyển mạch tốc độ dây nội bộ trong phân vùng VLAN. Khi có nhu cầu giao tiếp liên VLAN (Cross-VLAN communication), thay vì phải gửi lưu lượng ngược lên một Router trung tâm tầng trên gây tiêu tốn băng thông đường trục, hệ điều hành của IES2000-TU16T4S4X sẽ chủ động thực hiện định tuyến trực tiếp dựa trên bảng cấu hình định tuyến tĩnh đã thiết lập. Sau đó, toàn bộ dữ liệu phân luồng sẽ được gom tụ và đẩy lên hệ thống máy chủ cốt lõi thông qua 4 cổng Uplink quang 10G SFP+ theo các bộ quy tắc ưu tiên chất lượng dịch vụ (QoS).

Lợi ích

• Tối ưu hóa chi phí đầu tư tổng thể (TCO): Việc tích hợp tính năng định tuyến L3-lite ngay tại switch biên giúp doanh nghiệp loại bỏ hoàn toàn chi phí mua sắm các thiết bị Router phân nhánh độc lập, tối ưu diện tích tủ Rack và giảm tải chi phí bản quyền phần mềm hệ thống.

• Đảm bảo tính liên tục của dữ liệu: Nhờ thuật toán khôi phục liên kết siêu tốc ERPS, hệ thống Scada kiểm soát sản xuất hay các luồng video an ninh sẽ không bị gián đoạn, triệt tiêu rủi ro mất dữ liệu trong các tình huống khẩn cấp.

• Khả năng mở rộng linh hoạt: Tính năng kết khối xếp chồng ảo giúp hệ thống mạng dễ dàng nâng cấp, gia tăng mật độ cổng một cách đồng bộ khi nhà xưởng mở rộng quy mô sản xuất mà không phá vỡ cấu trúc định hình ban đầu.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Thông số kỹ thuật & Tính năng	Switch L3-lite IES2000-TU16T4S4X	Sản phẩm khác
Giao diện kết nối vật lý	16x RJ45 Gigabit + 4x SFP Gigabit + 4x 10G SFP+	16x RJ45 Gigabit + 2x SFP Gigabit
Năng lực xử lý Layer 3	Hỗ trợ Layer 3-lite (Static Route, IPv4/IPv6)	Không hỗ trợ (Chỉ xử lý Layer 2 dựa trên MAC)
Kiến trúc xếp chồng	Hỗ trợ xếp chồng tối đa 16 đơn vị ảo	Không hỗ trợ công nghệ xếp chồng
Thời gian hội tụ mạch vòng	Chuẩn ERPS/EAPS công nghiệp (Độ trễ <50ms)	Chuẩn STP/RSTP thông thường (Độ trễ từ 2s - 30s)
Nhiệt độ môi trường làm việc	Kháng chịu cực đoan từ -40°C đến 85°C	Giới hạn từ -20°C đến 60°C
Cấp độ bảo vệ cơ khí	Tiêu chuẩn IP40 (Hợp kim nhôm nguyên khối)	Tiêu chuẩn IP30 hoặc vỏ thép sơn tĩnh điện
Đầu vào nguồn điện cấp	Đầu vào AC/DC phổ biến trong công nghiệp	Chỉ hỗ trợ nguồn cấp DC dải hẹp
Phụ kiện đi kèm trong hộp	Khối nguồn độc lập, thanh gá Din-rail (Không gồm cáp nguồn)	Dây cáp nguồn đúc sẵn tiêu chuẩn dân dụng

Ưu điểm và nhược điểm

Ưu điểm

• Sở hữu băng thông trục cực lớn nhờ tích hợp 4 cổng 10G SFP+ đón đầu công nghệ tương lai.

• Độ bền bỉ cơ khí lý tưởng, chịu nhiệt dải rộng, cấu trúc không quạt chống bám bụi tối đa.

• Khả năng tương thích nguồn điện đa dạng nhờ khối cổng Domino nhận cả dòng AC lẫn DC công nghiệp.

Nhược điểm

• Thiết bị không đóng gói kèm dây cáp nguồn (kỹ sư phải tự bấm nối cáp nguồn theo tiêu chuẩn sơ đồ tủ điện thực tế).

• Do thuộc phân khúc L3-lite nên không hỗ trợ các giao thức định tuyến động phức tạp (như OSPF, BGP) cho các mô hình mạng quy mô đô thị đại chúng (Metropolitan).

Hướng dẫn sử dụng

1. Kích hoạt tính năng định tuyến tĩnh L3-lite

• Kết nối máy tính với switch qua cổng Console hoặc địa chỉ IP mặc định thông qua giao diện Web GUI.

• Truy cập vào mục Layer 3 Features -> Chọn IP Routing và chuyển sang chế độ Enable.

• Tạo các giao diện logic (VLAN Interface), gán địa chỉ IP cho từng VLAN để làm Gateway.

• Vào mục Static Routing, nhập địa chỉ mạng đích (Destination Network), Subnet Mask và địa chỉ IP chặn kế tiếp (Next-hop IP) để thiết lập luồng đi cho gói tin xuyên phân vùng.

2. Thiết lập cấu trúc mạch vòng dự phòng ERPS

• Lựa chọn hai cổng quang tốc độ cao (ví dụ cổng SFP+ 1 và SFP+ 2) để định cấu hình làm cổng vòng (East Port và West Port).

• Kích hoạt giao thức ERPS trong menu Ring Protection. Định nghĩa vai trò cho Switch: Thiết lập một nút làm RPL Owner (Nút quản lý vòng, chủ động chặn vòng để tránh lặp tín hiệu) và các switch còn lại trong vòng làm các nút phụ thuộc (Neighbor Node).

3. Vận hành công nghệ xếp chồng ảo (Virtual Stacking)

• Sử dụng cáp quang chuẩn 10G kết nối liên tầng các cổng SFP+ giữa tối đa 16 thiết bị IES2000 với nhau.

• Truy cập phân hệ Stacking Management, chỉ định mã định danh vị trí (Member ID) cho từng switch. Hệ thống sẽ tự động bầu chọn switch chính (Master Switch) nắm giữ mặt phẳng quản trị và đồng bộ cấu hình xuống các thiết bị thành viên (Slave Switch).

Lưu ý khi sử dụng

• Đấu nối sai cực và điện áp nguồn: Dù thiết bị hỗ trợ đầu vào AC/DC phổ biến trong công nghiệp, kỹ sư bắt buộc phải sử dụng đồng hồ đo vạn năng để xác định chính xác điện áp tại hiện trường, tránh hiện tượng sốc điện gây hư hỏng bộ lọc nguồn sơ cấp.

• Sử dụng Module quang sai chủng loại: Tuyệt đối không dùng các loại module quang tiêu chuẩn thương mại (Commercial Grade) cho môi trường công nghiệp. Các module này sẽ bị giảm hiệu suất hoặc tê liệt hoàn toàn khi nhiệt độ tủ kỹ thuật vượt quá 50°C. Phải dùng module quang chuẩn công nghiệp (Industrial Grade) đồng bộ.

• Bỏ qua hệ thống nối đất (Grounding): Việc không đấu nối dây tiếp địa từ ốc tiếp đất trên vỏ nhôm IP40 của switch xuống bãi địa tầng sẽ làm mất đi khả năng triệt tiêu xung sét nội tại của thiết bị, dẫn đến nguy cơ xung điện làm cháy hàng loạt cổng RJ45 khi có giông bão.

Chia sẻ cảm nhận cá nhân

• Anh Phùng, Lào Cai chia sẻ rằng: "Sau quá trình triển khai thực tế dòng IES2000-TU16T4S4X cho hệ thống giám sát tải trạm biến áp, tôi đánh giá cao độ hoàn thiện cơ khí của sản phẩm. Thiết bị vận hành ổn định, vỏ nhôm tản nhiệt cực tốt, sờ vào chỉ có cảm giác ấm nhẹ dù hệ thống chạy tải liên tục 24/7 với mật độ dữ liệu dày đặc. Điểm cộng lớn nhất là khả năng hội tụ mạng khi test giả lập đứt cáp quang đường trục diễn ra gần như tức thì, các phần mềm giám sát Scada trung tâm hoàn toàn không ghi nhận hiện tượng mất gói tin hay rớt kết nối (Timeout)."

Đánh giá chung về sản phẩm

Switch mạng L3-lite IES2000 -TU16T4S4X là một thiết bị chuyển mạch "nồi đồng cối đá" đúng nghĩa nhưng lại mang trong mình bộ não thông minh của kiến trúc định tuyến Layer 3-lite. Thiết bị cân bằng hoàn hảo giữa sức mạnh phần cứng cơ khí chịu lực cực đoan và năng lực xử lý logic phần mềm linh hoạt, thiết lập một chuẩn mực mới về độ tin cậy cho hạ tầng mạng công nghiệp phân khúc tầm trung.

Lời khuyên lựa chọn sản phẩm phù hợp

Thiết bị này sẽ là sự lựa chọn tối ưu, mang lại hiệu quả kinh tế và kỹ thuật cao nhất cho các bài toán hạ tầng sau:

1. Hệ thống giám sát an ninh đô thị/Nhà máy: Nơi cần gom hàng chục luồng camera IP độ phân giải cao thông qua các đường truyền cáp quang trục tốc độ 10G về trung tâm chỉ huy mà không lo trễ hình.

2. Hạ tầng tự động hóa xí nghiệp: Các nhà xưởng có nhiều phân xưởng độc lập (mỗi phân xưởng là một VLAN), đòi hỏi switch có khả năng tự định tuyến nội bộ để giảm tải cho phòng máy chủ trung tâm.

3. Môi trường lắp đặt khắt khe: Các tủ điện hiện trường đặt ngoài trời, cạnh máy móc hạng nặng có độ rung lắc lớn, bụi bặm nhiều và dải nhiệt độ môi trường biến động liên tục.

Nhìn chung, việc đầu tư vào Switch mạng L3-lite IES2000 -TU16T4S4X là một bước đi mang tính chiến lược dài hạn cho các kỹ sư thiết kế hệ thống. Với dải thông số kỹ thuật ấn tượng gồm 16 cổng Gigabit, 4 cổng 10G SFP+, khả năng xếp chồng 16 đơn vị ảo cùng biên độ nhiệt chịu đựng lý tưởng, sản phẩm không chỉ giải quyết triệt để các thách thức của hệ thống liên mạng hiện tại mà còn tạo ra nền tảng vững chắc, sẵn sàng cho các bước nâng cấp công nghệ tự động hóa trong tương lai. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
