Trong cấu trúc quy hoạch hạ tầng Edge Layer phân tán tại các nút mạng quy mô SOHO hoặc văn phòng chi nhánh nhỏ, nhu cầu điều phối năng lượng tối ưu chi phí vật tư đang gia tăng mạnh mẽ. Các nhà thầu cơ điện luôn ưu tiên tìm kiếm giải pháp phân bổ năng lượng ổn định, gọn nhẹ nhưng bắt buộc phải tinh giản dải chi phí vận hành. Switch mạng POE BDCOM S1000-4P2F xuất hiện như một thực thể vi mạch lai hợp lý tưởng, giải quyết trọn vẹn bài toán kinh tế cho ma trận 4 IP Camera hoặc hệ thống thoại IP Phone văn phòng quy mô nhỏ đòi hỏi hiệu năng chạy tải liên tục.
Shanghai Baud Data Communication Co., Ltd (BDCOM) từ lâu đã mark dấu ấn sâu sắc như một tượng đài chế tác phần cứng viễn thông lỳ lợm tại châu Á. Trải qua nhiều chu kỳ bứt phá kiến trúc bo mạch, bên cạnh các dòng Core Switch đắt đỏ, hãng đã khôn khéo tinh lọc các công nghệ mạch nguồn cao cấp để đưa vào dải sản phẩm Smart Unmanaged S1000 Series. Sự ra đời của mã S1000-4P2F đánh dấu bước tiến chiến lược nhằm phổ cập hạ tầng nguồn công suất 60W, cụm 2 cổng Uplink đồng và mạch chống sét công nghiệp vào một phom dáng siêu nhỏ gọn, tối ưu hóa dải chi phí vật tư cho các dự án thực địa quy mô nhỏ.
Tính năng nổi bật
BDCOM S1000-4P2F được trang bị hệ vi mạch hiệu suất cao, mang lại các thông số trắc lượng tối ưu trong phân khúc thiết bị chuyển mạch không quản lý thông minh:
-
Mật độ giao diện tiết kiệm: Sở hữu dải Cổng PoE cơ sở gồm 4 cổng Downlink Fast Ethernet gộp cùng cụm cổng trục đầu vào Đường lên RJ45: 2 100M độc lập, kiến tạo tổng Dung lượng chuyển mạch 1,2Gbps phi chặn.
-
Quỹ nguồn đậm đặc tối ưu: Tuân thủ nghiêm ngặt Tiêu chuẩn PoE 802.3af/at, giải phóng dải tổng Ngân sách PoE ≤60W. Thiết bị đạt mức xả dòng công suất đầu ra tối đa 30W mỗi cổng, tự động nhận diện và nuôi dưỡng mượt mà toàn bộ thiết bị ngoại vi tải nặng.
-
Cấu trúc bộ nhớ ổn định: Trang bị kích trúc bộ nhớ đệm luồng gói Kích thước bộ đệm 448Kb, song hành cùng bảng lưu trữ địa chỉ định danh định mức MAC 1K.
Thiết kế và chất liệu
Thân vỏ của switch được chế tác tinh xảo từ hợp kim thép cán nguội xử lý sơn tĩnh điện chống nhiễu từ gắt gao:
-

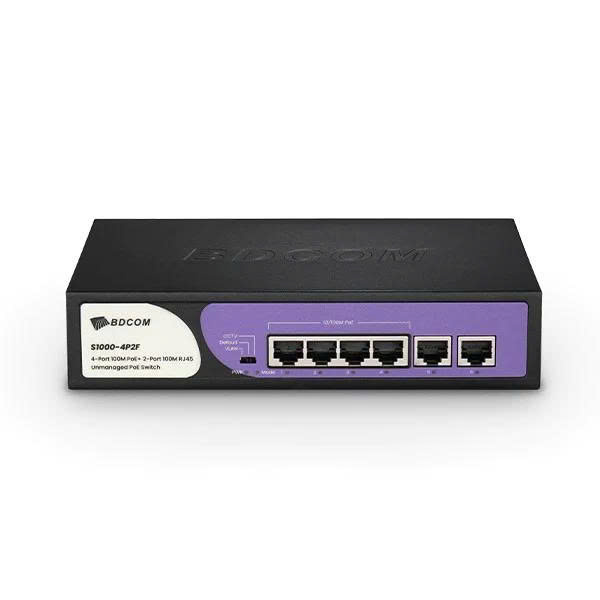

Số đo hình học tinh gọn: Thiết bị sở hữu số đo kết cấu cơ học siêu nhỏ gọn Kích thước (mm) 200x118x44, dễ dàng gá lắp cố định trong các tủ hộp kỹ thuật hẹp ngoài trời hoặc vách tường.
-
Kiến trúc không quạt tĩnh lặng: Máy giải nhiệt hoàn toàn tự nhiên nhờ thiết kế Không quạt (Fanless 0 dBA), loại bỏ hoàn toàn tiếng ồn cơ học và ngăn bụi mịn bám vào bo mạch chủ.
-
Hạ tầng cơ điện nguồn tích hợp: Khác biệt với các đối thủ dùng nguồn Adapter rời lỉnh kỉnh, máy tích hợp sẵn Nguồn điện AC tích hợp: 100~240V, 50/60Hz kiên cố bên trong, song hành cùng phòng tuyến xả xung sét chuẩn công nghiệp Bảo vệ chống sét 6 kW trực tiếp trên các cổng vật lý.
Nguyên lý hoạt động

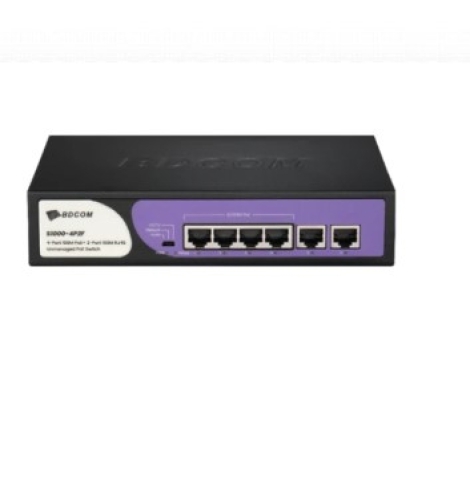

Thiết bị vận hành dựa trên cơ chế chuyển tiếp lưu trữ Store-forward kết hợp điều biến dòng vi sai chủ động. Điểm bứt phá của thực thể này nằm ở cụm công tắc cơ học trên mặt máy cho phép thay đổi cấu trúc Chế độ làm việc luồng logic tức thì:
-
Chế độ mặc định (Default mode): Toàn bộ các cổng liên thông phẳng toàn phần với tốc độ 10/100Mbps, đóng vai trò như một Switch Layer 2 Unmanaged truyền thống.
-
Chế độ CCTV (CCTV mode): Hạ băng thông dải cổng Downlink xuống mức 10Mbps dứt khoát nhưng bứt phá khoảng cách kéo cáp cấp nguồn và tín hiệu lên tới 250 mét thực địa, bẻ gãy giới hạn 100m quy chuẩn cáp đồng.
-
Chế độ VLAN (VLAN mode): Tự động cô lập logic 4 cổng Downlink PoE với nhau để triệt tiêu hoàn toàn luồng bão phát tán Broadcast Storm, ép luồng dữ liệu chỉ được tương tác tịnh tiến lên cụm 2 cổng Uplink để khử nhiễu mạch mạng.
Lợi ích
-
Tinh giản hạ tầng cơ điện thực địa: Khả năng truyền dòng năng lượng PoE 60W mạnh mẽ giúp nuôi dưỡng toàn bộ ma trận 4 thiết bị ngoại vi chỉ qua một sợi cáp mạng duy nhất, loại bỏ hệ thống dây nguồn điện phức tạp.
-
Linh hoạt kết nối trục Upstream: Việc trang bị cụm 2 cổng Uplink RJ45 độc lập cho phép kỹ sư vừa liên thông dữ liệu lên Router tổng, vừa kết nối song hành trực tiếp với đầu ghi hình (NVR) vô cùng tiện lợi.
-
Bền bỉ vĩnh viễn trước thiên tai: Mạch bảo vệ chống sét 6 kW chặn đứng các dòng xung sét lan truyền theo đường cáp mạng ngoài trời, giữ vững độ bền linh kiện ổn định trong dải nhiệt độ thực địa 0°C-50°C.
Bảng so sánh tính năng với các sản phẩm cùng phân khúc
| Thông số trắc lượng | BDCOM S1000-4P2F | Sản phẩm khác |
| Số cổng Downlink | 4 cổng 10/100M PoE | 4 cổng 10/100M PoE |
| Cổng Uplink RJ45 | 2 cổng 10/100M độc lập | 1 cổng 10/100M |
| Ngân sách PoE tổng | ≤60W ổn định dứt khoát | 38W |
| Bảo vệ chống sét | 6 kW chuẩn công nghiệp | 6KV |
| Bộ nguồn tích hợp | Có (Nguồn AC bên trong) | Không (Dùng Adapter rời) |
Ưu điểm và nhược điểm
Ưu điểm
-
Sở hữu 2 cổng Uplink RJ45 độc lập giúp tối ưu kết nối đồng thời với Router và đầu ghi NVR.
-
Bộ nguồn tích hợp AC kiên cố bên trong thân máy vô cùng gọn gàng, độ bền cơ điện cao.
-
Tích hợp mạch bảo vệ chống sét lan truyền cao cấp 6 kW trực tiếp trên bo mạch.
-
Kiến trúc Fanless giải nhiệt tự nhiên vận hành tĩnh lặng hoàn toàn, không bám bụi mịn.
Nhược điểm
-
Tốc độ toàn bộ dải cổng giới hạn ở băng thông Fast Ethernet 10/100Mbps, không phù hợp truyền file dung lượng lớn.
-
Thuộc dải Smart Unmanaged nên không hỗ trợ cấu hình gán nhãn VLAN ID (802.1Q) chuyên sâu qua phần mềm.
Hướng dẫn sử dụng
-
Kích hoạt chế độ truyền xa 250 mét (CCTV Mode): Khi triển khai các nút IP Camera ở khoảng cách xa vượt ngưỡng 100m, kỹ sư ngắt nguồn Switch, gạt nút cấu hình cơ học sang nhãn
Chế độ CCTVrồi cấp điện lại. Hệ thống cổng Downlink PoE tự động điều biến biên độ xung điện để đẩy dòng năng lượng thông suốt qua dải khoảng cách 250m cáp Cat6. -
Triển khai cơ chế cách ly VLAN (VLAN Mode): Gạt nút cấu hình sang chế độ
Chế độ VLAN. Thuật toán vi mạch tự động cắt đứt liên kết ngang giữa 4 cổng Downlink PoE. Khi một camera bị nhiễm mã độc hoặc sinh bão mạng Broadcast, luồng độc hại bị khóa chặt tại cổng đó và không thể phát tán làm tê liệt các cổng còn lại, bảo toàn an ninh tuyệt đối cho hệ thống.
Lưu ý khi sử dụng
-
Tránh vận hành vượt ngưỡng tổng công suất PoE Budget 60W: Kỹ sư bắt buộc phải tính toán tổng tải tiêu thụ định mức của hệ thống thiết bị ngoại vi trước khi kết nối (ví dụ 4 camera mỗi camera không quá 15W), tránh việc ép nguồn chạy quá tải gây ngắt dòng tự động.
-
Kiểm soát điều kiện môi trường thực địa: Vận hành thiết bị trong dải quy chuẩn Nhiệt độ/độ ẩm hoạt động: 0°C-50°C, 10%-90% không ngưng tụ và bảo quản -40°C - 70°C, 5%-95% không ngưng tụ để tránh hiện tượng đọng sương làm hỏng mạch nguồn tích hợp vĩnh viễn.
Chia sẻ cảm nhận cá nhân
- Anh Thế, Thái Bình chia sẻ rằng: "Vận hành trực tiếp thực thể BDCOM S1000-4P2F tại các nút mạng biên mang lại sự yên tâm tuyệt đối về độ lỳ lợm cơ điện. Thiết kế nguồn tích hợp AC bên trong thân vỏ hợp kim thép rất chắc chắn, máy chạy mát và hoàn toàn im lặng. Cơ chế gạt VLAN cách ly vật lý hoạt động vô cùng hiệu quả, các mắt camera hiển thị hình ảnh ổn định, không có hiện tượng nhiễu hay lag hình."
Đánh giá chung về sản phẩm
BDCOM S1000-4P2F xứng đáng là "trung tâm cấp nguồn biên 4 cổng nguồn tích hợp" xuất sắc nhất tầm giá, đạt điểm số tối cao về năng lực chịu tải cơ điện, tính tối giản vận hành và phòng tuyến chống sét kiên cố.
Lời khuyên lựa chọn sản phẩm phù hợp
-
Hệ thống IP Camera giám sát hoặc điện thoại IP Phone quy mô nhỏ (2-4 thiết bị): Đây là bối cảnh ứng dụng xuất sắc nhất của thiết bị. Luồng tín hiệu hình ảnh của Camera IP thông thường hoặc thoại IP chỉ cần dải thông 100M ổn định. Việc cung cấp ngân sách PoE lên tới 60W (tối đa 30W/cổng) bảo chứng cho toàn bộ 4 mắt Camera luôn vận hành mượt mà ban đêm mà không lo sụt áp nguồn.
-
Nút mạng biên phân tán kết nối song hành cả Router và đầu ghi hình (NVR): Khác biệt với các dòng switch chỉ có 1 cổng Uplink, việc trang bị 2 cổng Uplink RJ45 độc lập giúp kỹ sư vừa liên thông dữ liệu mạng lên Router tổng để xem từ xa, vừa kết nối trực tiếp vào đầu ghi hình NVR tại chỗ vô cùng tiện lợi mà không bị chiếm dụng dải cổng PoE biên.
-
Mở rộng node mạng biên kéo cáp cự ly xa vượt ngưỡng tiêu chuẩn (Lên tới 250m): Tại các vị trí hành lang, sân vườn hoặc chu vi tường rào nhà kho. Cơ chế gạt sang Chế độ CCTV (CCTV mode) tự động điều biến biên độ xung điện để đẩy dứt khoát cả luồng PoE và tín hiệu thông suốt qua 250 mét cáp đồng Cat6, tiết kiệm tối đa chi phí mua bộ lặp tín hiệu (Repeater).
-
Hạ tầng biên ưu tiên tính tối giản, tự động triệt nhiễu không cần cấu hình: Phù hợp cho hạ tầng của các nhà thầu thi công yêu cầu cắm-là-chạy nhanh chóng. Chỉ cần gạt switch sang Chế độ VLAN (VLAN mode), thuật toán vi mạch sẽ tự động cắt đứt liên kết ngang giữa 4 cổng Downlink, khóa chặt bão mạng rác Broadcast Storm để bảo toàn dải thông cho trục Upstream.
Nhìn chung, Switch mạng POE BDCOM S1000-4P2F khẳng định vị thế dẫn đầu phân khúc bằng một cấu trúc phần cứng lưỡng hợp hoàn mỹ: 4 cổng PoE ổn định, cụm 2 cổng Uplink RJ45 tiện lợi, song hành cùng hệ nguồn AC tích hợp 60W đậm đặc và mạch chống sét 6 kW kiên cố. Đầu tư vào giải pháp chuyển mạch tối ưu chi phí này của BDCOM chính là bước đi chiến lược đem lại hiệu năng truyền tải tốt và sự an toàn vĩnh viễn cho hạ tầng cơ điện của ngôi nhà hoặc văn phòng bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
