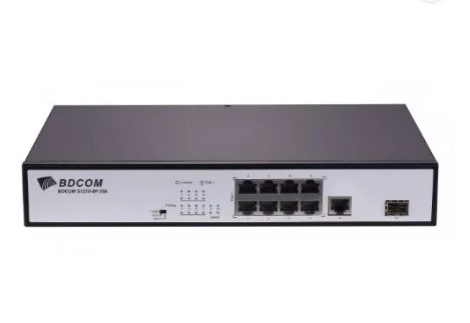

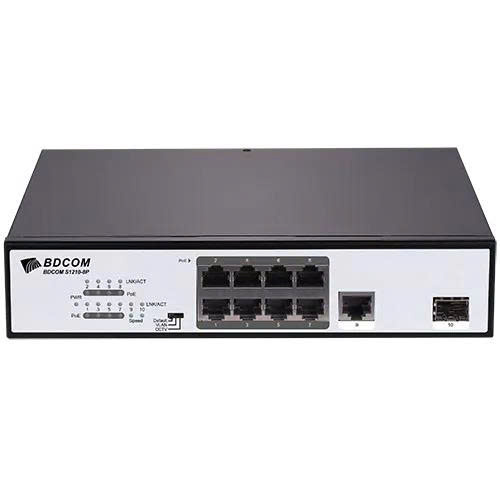

Switch mạng POE BDCOM S1210-8P

Shanghai Baud Data Communication Co., Ltd (BDCOM) từ lâu đã mark dấu ấn sâu sắc như một tượng đài chế tác phần cứng viễn thông lỳ lợm tại châu Á. Trải qua nhiều chu kỳ bứt phá kiến trúc bo mạch, bên cạnh các dòng Core Switch Layer 3 phức tạp, hãng đã khôn khéo tinh lọc các công nghệ mạch nguồn cao cấp để đưa vào dải sản phẩm Smart Unmanaged S1200 Series. Sự ra đời của mã S1210-8P đánh dấu bước tiến chiến lược nhằm phổ cập hạ tầng nguồn công suất 120W và cụm cổng trục hỗn hợp (Đồng + Quang) vào phân khúc biên 8 cổng, tối ưu hóa dải chi phí vật tư cho các dự án thực địa.

Trong cấu trúc thiết kế hạ tầng Edge Layer phân tán tại các nút mạng quy mô SOHO hoặc chi nhánh nhỏ, nhu cầu điều phối năng lượng tối ưu chi phí vật tư đang gia tăng mạnh mẽ. Các nhà thầu cơ điện luôn ưu tiên tìm kiếm giải pháp phân bổ năng lượng ổn định, nhưng bắt buộc phải tinh giản dải chi phí vận hành. Switch mạng POE BDCOM S1210-8P xuất hiện như một thực thể vi mạch lai hợp lý tưởng, cung cấp cấu trúc cổng Uplink linh hoạt nhằm tối ưu hóa luồng truyền cho ma trận 8 IP Camera hoặc hệ thống thoại IP văn phòng đòi hỏi hiệu năng chạy tải liên tục.

Tính năng nổi bật

BDCOM S1210-8P được trang bị hệ vi mạch ASIC hiệu suất cao, mang lại các thông số trắc lượng bứt phá trong phân khúc Smart Unmanaged:

• Mật độ giao diện tiết kiệm: Sở hữu Cổng PoE 8FE (8 cổng Downlink Fast Ethernet cấp nguồn 10/100Mbps) song hành dứt khoát cùng cụm cổng trục hỗn hợp gồm RJ45 phía thượng nguồn 1GE (1 cổng đồng Gigabit) và SFP đường lên 1GE (1 khe quang Gigabit), kiến tạo tổng Khả năng trao đổi 5,6Gbps.

• Quỹ nguồn đậm đặc tối ưu: Tuân thủ nghiêm ngặt chuẩn 802.3af/at, giải phóng dải tổng Nguồn PoE 120W. Thiết bị đạt mức xả dòng công suất đầu ra tối đa của cổng là 30W, tự động nhận diện và nuôi dưỡng mượt mà toàn bộ thiết bị ngoại vi tải nặng.

• Hệ thống lưu trữ ổn định: Trang bị bảng lưu trữ định danh địa chỉ định mức Dung lượng MAC 4K, giúp tối ưu hóa chu trình gom luồng đẩy tịnh tiến dữ liệu về trung tâm.

Thiết kế và chất liệu

Thân vỏ của switch được chế tác tinh xảo từ hợp kim thép cán nguội xử lý sơn tĩnh điện chống nhiễu từ gắt gao:

• Số đo hình học tinh gọn: Thiết bị sở hữu số đo kết cấu cơ học nhỏ gọn Kích thước khung gầm 220*150*40 mm, dễ dàng gá lắp cố định trong các tủ hộp kỹ thuật hẹp ngoài trời hoặc vách tường.

• Hạ tầng cơ điện và giáp sét: Khai thác bộ nguồn tích hợp kiên cố Nguồn điện xoay chiều tích hợp: 100~220V, 50Hz±10%, song hành cùng phòng tuyến xả xung sét chuẩn công nghiệp điện biên Bảo vệ chống sét 6 kW (6KV) trực tiếp trên các cổng vật lý.

Nguyên lý hoạt động

Thiết bị vận hành dựa trên cơ chế chuyển tiếp lưu trữ Store-forward kết hợp điều biến dòng vi sai chủ động. Luồng dòng điện và gói tin khi đi vào qua hệ thống 8 cổng Downlink sẽ được bóc tách: dòng điện truyền trực tiếp nuôi thiết bị ngoại vi, gói tin được đưa vào chip xử lý rà lỗi CRC vật lý. Sau khi xác thực tính toàn vẹn, hệ thống tự động nhận diện địa chỉ MAC và gom luồng điều phối dữ liệu tịnh tiến lên cụm cổng Uplink hỗn hợp (Đồng/Quang) về trung tâm thời gian thực tùy theo cấu trúc Chế độ hoạt động được gạt chọn trên mặt máy.

Lợi ích

• Giải phóng áp lực thi công nguồn điện thực địa: Khả năng truyền dòng năng lượng PoE 120W mạnh mẽ giúp nuôi dưỡng toàn bộ ma trận 8 thiết bị ngoại vi chỉ qua một sợi cáp mạng duy nhất, tối ưu hóa chi phí vật tư.

• Bứt phá khoảng cách liên thông quang trục cự ly xa: Sự hiện diện của cổng quang SFP độc lập cho phép kỹ sư kéo đường cáp quang trục truyền tải dữ liệu dứt khoát về Core tổng mà không lo nhiễu sóng điện từ.

• Vận hành bền bỉ trước điều kiện khắc nghiệt: Mạch bảo vệ chống sét 6 kW chặn đứng các dòng xung sét lan truyền theo đường cáp mạng ngoài trời, giữ vững độ bền linh kiện ổn định trong dải nhiệt độ thực địa 0℃-50℃.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Hệ thống Uplink hỗn hợp gồm 1 cổng điện Gigabit và 1 cổng quang SFP độc lập vô cùng linh hoạt.

• Ngân sách nguồn PoE budget 120W dồi dào, vượt trội so với các đối thủ cùng phân khúc giá.

• Tích hợp mạch bảo vệ chống sét lan truyền cao cấp 6 kW bảo vệ toàn hệ thống cổng vật lý.

• Công tắc cấu hình vật lý chuyển đổi trạng thái logic cơ học tức thì, cắm-là-chạy tối giản.

Nhược điểm

• Dải 8 cổng Downlink giới hạn ở băng thông Fast Ethernet 10/100M, không phù hợp cho các máy trạm truyền dữ liệu nặng.

• Thuộc dải Smart Unmanaged nên không hỗ trợ cấu hình gán nhãn VLAN ID (802.1Q) qua phần mềm.

Hướng dẫn sử dụng

• Khai thác chế độ truyền dẫn đường dài (CCTV Mode): Khi triển khai các nút IP Camera ở khoảng cách xa vượt ngưỡng 100m, kỹ sư ngắt nguồn Switch, gạt nút cấu hình cơ học sang nhãn Truyền dẫn đường dài rồi cấp điện lại. Hệ thống cổng Downlink PoE tự động định hình lại biên độ xung điện, bảo chứng cho dòng công suất và tín hiệu truyền tải thông suốt qua 250m cáp Cat6.

• Triển khai cơ chế cách ly VLAN (VLAN Mode): Gạt nút cấu hình sang chế độ Cách ly VLAN. Thuật toán vi mạch tự động cắt đứt liên kết ngang giữa 8 cổng Downlink PoE. Khi một camera bị nhiễm mã độc hoặc sinh bão mạng Broadcast, luồng độc hại bị khóa chặt tại cổng đó và không thể phát tán làm tê liệt các cổng còn lại, bảo toàn an ninh tuyệt đối cho trục Upstream.

Lưu ý khi sử dụng

• Tránh vận hành vượt ngưỡng tổng công suất PoE Budget 120W: Kỹ sư bắt buộc phải tính toán tổng tải tiêu thụ định mức của hệ thống thiết bị ngoại vi trước khi kết nối, tránh việc ép nguồn chạy quá tải gây ngắt dòng tự động.

• Kiểm soát điều kiện môi trường thực địa: Vận hành thiết bị trong dải quy chuẩn Nhiệt độ/độ ẩm hoạt động: 0℃-50℃, 10%-90% không ngưng tụ và bảo quản -40℃-70℃; 5%-95% không ngưng tụ để tránh hiện tượng đọng sương làm hỏng mạch nguồn tích hợp vĩnh viễn.

Chia sẻ cảm nhận cá nhân

• Anh Hải, Hà Nội chia sẻ rằng: "Vận hành trực tiếp thực thể BDCOM S1210-8P tại các nút mạng biên mang lại sự yên tâm tuyệt đối về độ lỳ lợm cơ điện. Sức mạnh gánh tải của nguồn 120W thể hiện rõ khi nuôi dưỡng mượt mà toàn bộ hệ thống Camera IP thông thường mà không hề có hiện tượng sụt áp hay mất cấu trúc khung hình. Cơ chế gạt VLAN cách ly vật lý hoạt động vô cùng hiệu quả, triệt tiêu hoàn toàn hiện tượng nhiễu hay lag hình."

Đánh giá chung về sản phẩm

BDCOM S1210-8P xứng đáng là "trung tâm cấp nguồn biên 8 cổng lai quang đồng" xuất sắc nhất tầm giá, đạt điểm số tối cao về năng lực ma trận phi chặn, độ dồi dào năng lượng tập trung và tính tối giản vận hành dứt khoát.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hệ thống IP Camera giám sát hoặc điện thoại IP Phone quy mô nhỏ: Đây là bối cảnh ứng dụng xuất sắc nhất của thiết bị. Luồng tín hiệu hình ảnh của Camera IP thông thường hoặc thoại IP chỉ cần dải thông 100M ổn định. Việc cung cấp ngân sách PoE lên tới 120W (tối đa 30W/cổng) bảo chứng cho toàn bộ 8 mắt Camera luôn vận hành mượt mà ban đêm mà không lo sụt áp nguồn.

• Trục biên phân tán cần kết nối liên thông quang/đồng linh hoạt cự ly xa: Rất phù hợp cho các dự án văn phòng nhỏ, ki-ốt hoặc trạm bảo vệ nơi phòng điều hành đặt xa trạm biên vật lý. Việc trang bị 1 cổng đồng Gigabit để kết nối đầu ghi (NVR)/Router tổng, kết hợp thêm 1 cổng quang SFP độc lập giúp kỹ sư linh hoạt kéo cáp quang trục truyền tải dữ liệu cự ly siêu tầng về trung tâm mạng mà không lo nhiễu sóng điện từ.

• Mở rộng node mạng biên kéo cáp cự ly xa vượt ngưỡng tiêu chuẩn (Lên tới 250m): Tại các vị trí hành lang nhà máy dài hoặc chu vi tường rào nhà xưởng diện rộng. Cơ chế gạt sang Truyền dẫn đường dài (Long-distance) tự động điều biến biên độ xung điện để đẩy dứt khoát cả luồng PoE và tín hiệu thông suốt qua 250 mét cáp đồng Cat6, tiết kiệm tối đa chi phí mua bộ lặp tín hiệu (Repeater).

• Hạ tầng biên ưu tiên tính tối giản, tự động triệt nhiễu qua nút gạt cơ học: Phù hợp cho hạ tầng của các nhà thầu thi công yêu cầu cắm-là-chạy. Chỉ cần gạt switch sang Cách ly VLAN (VLAN isolation), thuật toán vi mạch sẽ tự động cắt đứt liên kết ngang giữa 8 cổng Downlink, khóa chặt bão mạng rác Broadcast Storm để bảo toàn dải thông cho trục Upstream.

Nhìn chung, Switch mạng POE BDCOM S1210-8P khẳng định vị thế dẫn đầu phân khúc bằng một cấu trúc phần cứng lưỡng hợp hoàn mỹ: 8 cổng PoE ổn định, cụm cổng Uplink hỗn hợp 1 Gigabit RJ45 và 1 Gigabit SFP thông suốt, song hành cùng hệ nguồn AC 120W đậm đặc và mạch chống sét 6 kW kiên cố. Đầu tư vào giải pháp chuyển mạch tối ưu chi phí này của BDCOM chính là bước đi chiến lược đem lại hiệu năng truyền tải tốt và sự an toàn vĩnh viễn cho hạ tầng cơ điện của doanh nghiệp bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
