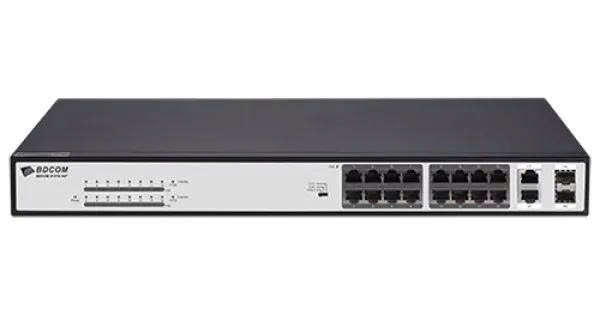

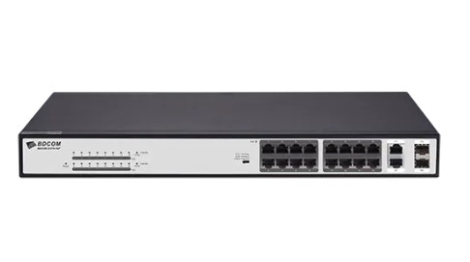

Switch mạng POE BDCOM S1218-16P

Shanghai Baud Data Communication Co., Ltd (BDCOM) từ lâu đã mark dấu ấn sâu sắc như một tượng đài chế tác phần cứng viễn thông lỳ lợm tại châu Á. Trải qua nhiều chu kỳ bứt phá kiến trúc bo mạch, bên cạnh các dòng Core Switch Layer 3 đắt đỏ, hãng đã khôn khéo tinh lọc các công nghệ mạch nguồn cao cấp để đưa vào dải sản phẩm Smart Unmanaged S1200 Series. Sự ra đời của mã S1218-16P đánh dấu bước tiến chiến lược nhằm phổ cập hạ tầng nguồn công suất lớn 250W và cụm cổng Uplink hỗn hợp Gigabit vào phom dáng Unmanaged, tối ưu hóa dải chi phí vật tư cho các dự án thực địa diện rộng.

Trong cấu trúc quy hoạch các nút mạng biên tích hợp năng lượng (Edge Layer PoE Aggregation), phân khúc thiết bị chuyển mạch mật độ cao tối ưu chi phí vật tư đang chứng kiến sự cạnh tranh gắt gao. Hệ thống ma trận giám sát quy mô vừa luôn đòi hỏi một trung tâm điều phối dòng điện lỳ lợm, có khả năng gánh tải continuous mà không gây thâm hụt ngân sách thầu. Switch mạng POE BDCOM S1218-16P xuất hiện như một giải pháp phần cứng lưỡng hợp lý tưởng, giải quyết trọn vẹn bài toán kinh tế nhờ cấu trúc cổng Downlink ổn định và hệ thống Upstream hỗn hợp linh hoạt.

Tính năng nổi bật

BDCOM S1218-16P được trang bị hệ vi mạch ASIC hiệu suất cao, mang lại các thông số trắc lượng bứt phá trong phân khúc Smart Unmanaged:

• Mật độ giao diện tiết kiệm: Sở hữu Cổng PoE 16FE (16 cổng Downlink Fast Ethernet cấp nguồn 10/100Mbps) song hành dứt khoát cùng cụm cổng trục dải thông đại gồm RJ45 phía thượng nguồn 2GE (2 cổng đồng Gigabit) và SFP đường lên 2GE (ghép kênh) (2 khe quang Gigabit quang dạng Combo multiplexed), kiến tạo tổng Khả năng trao đổi 7,2Gbps.

• Độ bền năng lượng đậm đặc: Thiết bị tuân thủ nghiêm ngặt Tiêu chuẩn PoE 802.3af/at, giải phóng tổng Nguồn PoE 250W. Máy bứt phá mức xả dòng công suất đầu ra tối đa của cổng là 30W, tự động nhận diện và nuôi dưỡng mượt mà toàn bộ thiết bị ngoại vi tải nặng.

• Bộ nhớ lưu trữ tối ưu: Trang bị dung lượng bộ nhớ đệm luồng Cảng ẩn 4M (Cổng bộ đệm 4M) giúp triệt tiêu hiện tượng mất cấu trúc gói tin đồ họa, song hành cùng bảng lưu trữ định danh định mức khổng lồ Dung lượng MAC 16K.

Thiết kế và chất liệu

Thân vỏ của switch được chế tác tinh xảo từ hợp kim thép cán nguội xử lý sơn tĩnh điện chống nhiễu từ gắt gao:

• Kích thước hhung gầm quy chuẩn: Máy sở hữu số đo kết cấu cơ học tiêu chuẩn thiết kế phom dáng Kích thước khung gầm 440*208*44 mm (chuẩn cao độ 1U), gá lắp cố định dứt khoát trên hệ thống tủ rack standard 19-inch.

• Hạ tầng cơ điện và giáp sét: Khai thác bộ nguồn tích hợp kiên cố Nguồn điện AC tích hợp: 100~220V, 50Hz±10%, song hành cùng phòng tuyến xả xung sét chuẩn công nghiệp điện biên Bảo vệ chống sét 6 kW trực tiếp trên các cổng vật lý.

Nguyên lý hoạt động

Thiết bị vận hành dựa trên cơ chế chuyển tiếp lưu trữ Store-forward kết hợp điều biến dòng vi sai chủ động. Điểm bứt phá của thực thể này nằm ở cụm công tắc cơ học trên mặt máy cho phép thay đổi cấu trúc Chế độ hoạt động luồng logic tức thì:

• Chuyển mạch tiêu chuẩn (Standard switching): Toàn bộ các cổng liên thông phẳng toàn phần, đóng vai trò như một Switch Layer 2 Unmanaged truyền thống.

• Truyền dẫn đường dài (Long-distance transmission): Hạ băng thông dải cổng Downlink xuống mức 10Mbps dứt khoát nhưng bứt phá khoảng cách kéo cáp lên tới 250 mét thực địa, bẻ gãy giới hạn 100m quy chuẩn cáp đồng.

• Cách ly VLAN (VLAN isolation): Tự động cô lập logic các cổng Downlink PoE từ 1 đến 16 với nhau để triệt tiêu hoàn toàn luồng bão phát tán Broadcast Storm, ép luồng dữ liệu chỉ được tương tác tịnh tiến lên cụm cổng Uplink Gigabit để khử nhiễu mạch mạng.

Lợi ích

• Giải phóng áp lực thi công nguồn điện thực địa: Khả năng truyền dòng năng lượng PoE/PoE+ 250W giúp loại bỏ hoàn toàn hệ thống dây nguồn điện AC phức tạp, tối ưu hóa chi phí vật tư và nhân công.

• Phòng vệ cơ điện kiên cố trước thiên tai: Mạch bảo vệ chống sét 6 kW chặn đứng các dòng xung sét lan truyền theo đường cáp mạng ngoài trời, bảo vệ an toàn vĩnh viễn cho bo mạch chủ Switch và ma trận thiết bị ngoại vi đắt tiền.

• Gia tăng vòng đời thiết bị biên: Bộ đệm khổng lồ lên tới 4M bảo đảm lưu lượng dữ liệu hình ảnh được xếp hàng điều phối nhịp nhàng, triệt tiêu hiện tượng drop khung hình.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Hệ thống Uplink hỗn hợp Gigabit đồng và quang SFP vô cùng linh hoạt cho cấu trúc đường trục.

• Ngân sách nguồn PoE budget 250W dồi dào, vượt trội hoàn toàn so với các đối thủ cùng dải 16 cổng.

• Tích hợp mạch bảo vệ chống sét lan truyền cao cấp 6 kW trực tiếp trên bo mạch.

• Bảng lưu trữ định danh địa chỉ MAC lên đến 16K bảo đảm hệ thống chạy tải mượt mà không lo tràn bảng lệnh.

Nhược điểm

• Dải 16 cổng Downlink giới hạn ở băng thông Fast Ethernet 10/100M, không phù hợp cho các máy trạm truyền dữ liệu nặng.

• Cụm cổng quang SFP thiết kế ở dạng ghép kênh (Combo), chia sẻ dải thông vật lý với cụm cổng đồng thượng nguồn.

Hướng dẫn sử dụng

• Khai thác chế độ truyền xa 250 mét (Extend Mode): Khi triển khai các nút IP Camera ở khoảng cách xa vượt ngưỡng 100m, kỹ sư ngắt nguồn Switch, gạt nút cấu hình sang nhãn Truyền dẫn đường dài rồi cấp điện lại. Hệ thống cổng Downlink PoE tự động định hình lại biên độ xung điện, bảo chứng cho dòng công suất và tín hiệu đồ họa truyền tải thông suốt qua 250m cáp Cat6.

• Triển khai cơ chế phòng vệ cách ly (Vlan Mode): Gạt nút cấu hình sang chế độ Cách ly VLAN. Thuật toán vi mạch tự động cắt đứt liên kết ngang giữa 16 cổng Downlink PoE. Khi một camera bị nhiễm mã độc hoặc sinh bão mạng Broadcast, luồng độc hại bị khóa chặt tại cổng đó và không thể phát tán làm tê liệt các cổng còn lại, bảo toàn an ninh tuyệt đối cho trục Upstream.

Lưu ý khi sử dụng

• Tránh vận hành vượt ngưỡng tổng công suất PoE Budget 250W: Kỹ sư bắt buộc phải tính toán tổng tải tiêu thụ định mức của hệ thống thiết bị ngoại vi trước khi kết nối. Việc ép nguồn chạy quá tải kéo dài sẽ kích hoạt mạch bảo vệ quá dòng ngắt nguồn đột ngột.

• Kiểm soát điều kiện môi trường thực địa: Vận hành thiết bị trong dải quy chuẩn Nhiệt độ/độ ẩm hoạt động: 0℃-50℃, 10%-90% không ngưng tụ và bảo quản -40℃-70℃; 5%-95% không ngưng tụ để tránh hiện tượng đọng sương làm hỏng mạch nguồn tích hợp.

Chia sẻ cảm nhận cá nhân

• Chị Hoa, Hà Nội chia sẻ rằng: "Vận hành trực tiếp thực thể BDCOM S1218-16P tại các nút mạng biên mang lại sự yên tâm tuyệt đối về độ lỳ lợm cơ điện. Sức mạnh gánh tải của nguồn 250W thể hiện rõ khi nuôi dưỡng mượt mà toàn bộ hệ thống Camera IP thông thường mà không hề có hiện tượng sụt áp hay mất cấu trúc khung hình. Cơ chế gạt VLAN cách ly vật lý hoạt động vô cùng hiệu quả, triệt tiêu hoàn toàn hiện tượng nhiễu hay lag hình."

Đánh giá chung về sản phẩm

BDCOM S1218-16P xứng đáng là "trung tâm cấp nguồn biên 16 cổng lai quang đồng" xuất sắc nhất tầm giá, đạt điểm số tối cao về năng lực chịu tải cơ điện, quỹ nguồn 250W đậm đặc và tính tối giản vận hành dứt khoát.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hệ thống IP camera giám sát hồng ngoại hoặc Camera PTZ quay quét quy mô tầm trung: Đây là bối cảnh ứng dụng xuất sắc nhất của thiết bị. Luồng tín hiệu hình ảnh của Camera IP thông thường chỉ cần dải thông 100M ổn định. Việc cung cấp dải nguồn PoE dồi dào 250W (đạt mức PoE+ tối đa 30W/cổng) bảo chứng cho toàn bộ 16 mắt Camera hồng ngoại tầm xa hoặc các dòng Camera PTZ luôn vận hành mượt mà ban đêm mà không lo sụt áp nguồn.

• Hạ tầng mạng thoại IP chất lượng cao (Voice IP) phân tầng cho văn phòng: Rất phù hợp làm Switch phân phối tầng cho doanh nghiệp sử dụng hệ thống điện thoại IP Phone mật độ dày. Thiết bị đáp ứng tốt dải thông cho các máy thoại hoạt động đồng thời, song hành cùng cơ chế gạt Cách ly VLAN (VLAN isolation) giúp tự động cô lập logic các cổng biên, khóa chặt bão mạng rác Broadcast Storm để bảo toàn dải thông Upstream.

• Trục biên phân tán cần kết nối liên thông quang/đồng linh hoạt cự ly xa: Phù hợp với các dự án nhà xưởng, trường học hoặc tòa nhà nơi phòng điều hành đặt xa trạm biên vật lý. Việc trang bị 2 cổng đồng Gigabit để kết nối đầu ghi (NVR)/Router tổng, kết hợp thêm 2 cổng quang SFP giúp kỹ sư linh hoạt kéo cáp quang trục truyền tải dữ liệu cự ly siêu tầng về trung tâm mạng mà không lo nhiễu sóng điện từ.

• Mở rộng node mạng biên kéo cáp cự ly xa vượt ngưỡng tiêu chuẩn (Lên tới 250m): Tại các vị trí hành lang nhà máy dài hoặc chu vi tường rào nhà xưởng diện rộng. Cơ chế gạt sang Truyền dẫn đường dài (Long-distance) tự động điều biến biên độ xung điện để đẩy dứt khoát cả luồng PoE và tín hiệu thông suốt qua 250 mét cáp đồng Cat6, tiết kiệm tối đa chi phí mua bộ lặp tín hiệu (Repeater).

Nhìn chung, Switch mạng POE BDCOM S1218-16P khẳng định vị thế dẫn đầu phân khúc bằng một cấu trúc phần cứng lưỡng hợp hoàn mỹ: 16 cổng PoE ổn định, cụm cổng Uplink hỗn hợp 2 Gigabit RJ45 và 2 Gigabit SFP thông suốt, song hành cùng hệ nguồn AC 250W đậm đặc và mạch chống sét 6 kW kiên cố. Đầu tư vào giải pháp chuyển mạch tối ưu chi phí này của BDCOM chính là bước đi chiến lược đem lại hiệu năng truyền tải tốt và sự an toàn vĩnh viễn cho hạ tầng cơ điện của doanh nghiệp bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
