Switch mạng Ruckus ICX8200-24F

Thị trường thiết bị chuyển mạch gom và phân phối mạng (Campus Aggregation / Distribution Switching) đang chứng kiến làn sóng chuyển đổi hạ tầng cáp quang toàn diện. Khoảng cách truyền dẫn vượt giới hạn 100 mét của cáp đồng cùng nguy cơ chênh lệch điện thế và xung sét lan truyền giữa các tòa nhà khiến giải pháp mạng cáp quang trở thành tiêu chuẩn bắt buộc.

Các khu đô thị thông minh, sân bay quốc tế, bệnh viện đa khu nhà, trường đại học và khu công nghiệp cần một thiết bị gom quang mật độ cao, độ trễ xử lý tính bằng micro-giây và khả năng uplink siêu tốc. Switch mạng Ruckus ICX8200-24F thuộc Thương hiệu RUCKUS® (CommScope) là giải pháp hàng đầu với Dung lượng chuyển mạch tối đa (Switching Capacity, maximum): 248 Gb/s, hệ thống cổng quang đa tốc độ và hỗ trợ tiêu chuẩn doanh nghiệp quốc tế trên toàn cầu: Asia; Australia/New Zealand; EMEA; Latin America; North America.

Tính năng nổi bật

• Kiến trúc thuần quang (All-Optical Architecture): Cung cấp Số cổng 1 GbE SFP, tối đa: 24 chuyên dụng, hỗ trợ gom cáp quang cự ly xa từ các tủ mạng tầng biên mà không cần bộ chuyển đổi quang điện trung gian (Số cổng 1 GbE RJ45, tối đa: 0).

• Đường truyền trục quang siêu tốc 25GbE: Tích hợp Số cổng 10 GbE SFP+, tối đa: 4 và Số cổng 25 GbE SFP28, tối đa: 4, xóa bỏ triệt để hiện tượng nghẽn cổ chai truyền dẫn về Core Switch hoặc máy chủ lưu trữ.

• Xếp chồng Stacking 1200 Gb/s quy mô cực đại: Cho phép ghép nối Số switch tối đa trong một Stack: 12 với Băng thông Stack tổng (Aggregate Stack Bandwidth, maximum): 1200 Gb/s qua công nghệ phần cứng chuyên biệt.

• Định tuyến Lớp 3 và Ảo hóa Overlay hiện đại: Hỗ trợ Layer 3 (STATIC, RIP, OSPF): Có, phân tách miền định tuyến cô lập qua Hỗ trợ VRF: Có và mở rộng không gian mạng ảo Lớp 2 trên nền tảng Lớp 3 bằng Hỗ trợ VxLAN: Có.

• Phân tích mạng chuyên sâu & Điều khiển SDN: Tích hợp Hỗ trợ sFlow: Có trích xuất luồng dữ liệu thời gian thực trên phần cứng và Hỗ trợ OpenFlow với Hybrid Port Mode: Có hỗ trợ chuyển đổi linh hoạt sang mạng định nghĩa bằng phần mềm.

Thiết kế và chất liệu

• Khung kim loại chuẩn Rack 1U công nghiệp: Chế tác từ hợp kim thép mạ kẽm cao cấp, gia cường khả năng chống vặn xoắn cơ học, tản nhiệt thụ động hiệu quả và triệt tiêu can nhiễu điện từ trường (EMI) trong môi trường phòng máy chủ.

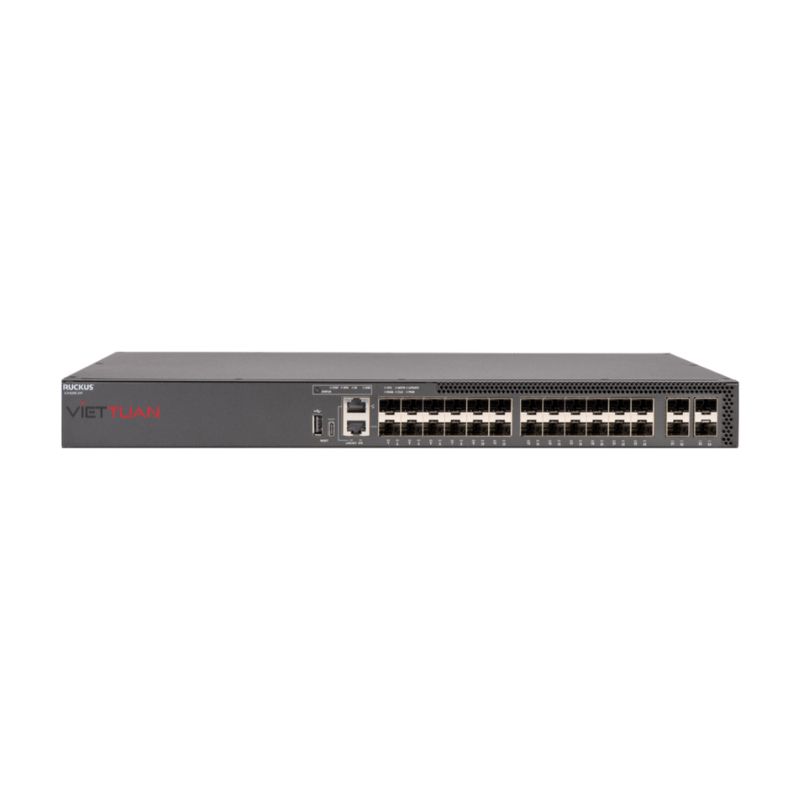

• Bố trí mặt trước tối ưu mật độ sợi quang:

  • Toàn bộ 24 cổng 1 GbE SFP bố trí thành hai hàng đối xứng, tích hợp đèn LED chỉ báo trạng thái Link/Act riêng biệt trên từng cổng.

  • Cụm cổng quang đa tốc độ (4 cổng 10 GbE SFP+ và 4 cổng 25 GbE SFP28) đặt tách biệt bên góc phải, tạo khoảng không rộng rãi cho kỹ thuật viên thao tác luồn cáp nhảy quang và cố định bó sợi quang LC.

• Đặc tính nguồn và làm mát tích hợp: Bo mạch nguồn và quạt làm mát tích hợp cố định bên trong thân máy (Hot Swap nguồn/quạt (Hot Swap Internal Power Supplies & Fans): Không; Tùy chọn nguồn dự phòng (Redundant Power Option): Không), luồng không khí giải nhiệt đi cố định từ trước ra sau (Tùy chọn luồng khí đảo chiều (Reversible Airflow Option): Không).

Nguyên lý hoạt động

Ruckus ICX8200-24F vận hành như một trung tâm gom lưu lượng quang và định tuyến dữ liệu liên mạng:

1. Chuyển mạch gói quang học Non-Blocking: Với Dung lượng chuyển mạch tối đa 248 Gb/s, ASIC chuyên dụng tiếp nhận tín hiệu quang từ 24 cổng SFP 1G, giải mã sang tín hiệu số, tra cứu bảng chuyển tiếp phần cứng và đẩy sang các cổng quang 10G/25G gần như tức thời.

2. Ngăn xếp Stacking 1200 Gb/s: Ghép nối tối đa 12 switch qua các cổng quang 25 GbE SFP28, đồng bộ hóa mặt phẳng điều khiển (Control Plane) và mặt phẳng dữ liệu (Data Plane) dưới một địa chỉ IP quản trị duy nhất.

3. Định tuyến phân tán Layer 3 & VRF: Xử lý trực tiếp các tuyến đường STATIC, RIP, OSPF tại chỗ, đồng thời dùng VRF để cô lập bảng định tuyến của các luồng lưu lượng khác nhau (hệ thống camera an ninh, mạng nội bộ văn phòng, dịch vụ khách hàng).

4. Mạng Overlay VxLAN: Đóng gói khung Lớp 2 truyền qua mạng lõi Lớp 3, duy trì tính liền mạch của các VLAN trên diện rộng mà không bị giới hạn bởi giao thức Spanning Tree truyền thống.

Lợi ích

• Cự ly truyền dẫn mở rộng linh hoạt: 24 cổng SFP cho phép triển khai module quang Single-mode hoặc Multi-mode, dễ dàng kết nối tới các switch biên cách xa từ hàng trăm mét đến hàng chục kilomet mà không sợ suy hao tín hiệu.

• Triệt tiêu hoàn toàn nghẽn băng thông: 4 cổng Uplink 25 GbE SFP28 cung cấp đường ống dẫn dữ liệu tốc độ cao về Switch lõi, xử lý mượt mà lưu lượng dữ liệu hợp nhất.

• Tối ưu hóa quản trị mạng qua Stacking: Gom tối đa 12 switch quang thành một khối chuyển mạch logic duy nhất với băng thông 1200 Gb/s, giúp giảm thiểu thời gian cấu hình và bảo trì hệ thống.

• Tiết kiệm điện năng và vận hành mát hơn: Thiết kế thuần quang không cấp nguồn PoE kết hợp tính năng Energy Efficient Ethernet (EEE) giúp switch giảm thiểu nhiệt năng tỏa ra và tiết kiệm điện năng vận hành cho phòng máy chủ.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí chất lượng	Ruckus ICX8200-24F	Sản phẩm khác
Thông lượng Uplink vật lý	4x 25 GbE SFP28 (Đón đầu tương lai)	4x 10 GbE SFP+
Quy mô và Băng thông Stack	12 switch / 1200 Gb/s (Cực đại)	Không hỗ trợ Stack phần cứng
Ảo hóa tầng phân phối mạng	Hỗ trợ hoàn chỉnh VRF & VxLAN	Chỉ có VLAN Lớp 2 cơ bản
Kiểm soát mạng định nghĩa SDN	OpenFlow với Hybrid Port Mode	Không hỗ trợ
Giám sát lưu lượng mạng	sFlow tích hợp sâu trong phần cứng	NetFlow cơ bản

Ưu điểm và nhược điểm

Ưu điểm

• Thiết kế 24 cổng quang 1 GbE SFP chuyên dụng, tối ưu hóa thu gom cáp quang liên tòa nhà và liên tầng.

• Băng thông chuyển mạch 248 Gb/s kết hợp cụm 4 cổng Uplink quang 25 GbE SFP28 siêu tốc.

• Hỗ trợ Stacking lên tới 12 thiết bị với tổng băng thông 1200 Gb/s.

• Tích hợp đầy đủ các giao thức Layer 3 (STATIC, RIP, OSPF), phân tách mạng ảo VRF và đường hầm VxLAN.

• Hỗ trợ tính năng tiết kiệm điện EEE, điều khiển OpenFlow Hybrid và giám sát lưu lượng sFlow sâu.

Nhược điểm

• Số cổng 1 GbE RJ45, tối đa: 0 và Hỗ trợ PoE/PoE+: Không (chỉ dành riêng cho hạ tầng cáp quang, không cấp nguồn trực tiếp cho Access Point hay camera).

• Hỗ trợ 802.3bt2 (90 W PoE Power per Port): Không, Tùy chọn nguồn dự phòng (Redundant Power Option): Không và Hot Swap nguồn/quạt: Không.

• Hỗ trợ Campus Fabric Technology: Không, Hỗ trợ MACsec: Không, Hỗ trợ BGP: Không, Hỗ trợ IPsec VPN: Không và Tùy chọn luồng khí đảo chiều: Không.

Hướng dẫn sử dụng

* Lắp đặt tủ rack và cấp nguồn hệ thống

1. Bắt tai giá đỡ rack đi kèm vào hai bên thân switch và cố định chắc chắn vào tủ rack 19 inch 1U bằng ốc chuyên dụng.

2. Cắm cáp nguồn AC vào ổ cắm phía sau; quan sát đèn LED nguồn ở mặt trước sáng xanh tĩnh để đảm bảo hệ thống hoàn tất quy trình tự kiểm tra phần cứng (POST).

* Lắp đặt module quang và kết nối cáp sợi quang

1. Cắm module quang 1 GbE SFP tương thích vào 24 cổng SFP ở mặt trước.

2. Tháo nắp che bụi bảo vệ và cắm đầu cáp nhảy quang LC vào module quang. Kiểm tra đèn LED chỉ báo cổng sáng xanh để xác nhận đường truyền quang đã thiết lập (Link UP).

* Cấu hình cổng uplink 25GbE & xếp chồng Stacking

1. Cắm module quang 25 GbE SFP28 hoặc cáp quang gắn trực tiếp (DAC 25G) vào 4 khe cắm SFP28 để kết nối về Switch Core.

2. Để xếp chồng, dùng cáp DAC kết nối các cổng 25G giữa tối đa 12 switch và kích hoạt tính năng Stacking qua dòng lệnh CLI (stack enable, stack interactive-setup) để đạt Băng thông Stack tổng 1200 Gb/s.

* Thiết lập định tuyến Layer 3, VRF và sFlow

1. Truy cập giao diện CLI thông qua cổng Console RJ45/USB.

2. Kích hoạt tính năng định tuyến L3 bằng lệnh cấu hình các giao thức STATIC, RIP hoặc OSPF.

3. Phân tách bảng định tuyến an toàn bằng cách tạo các thực thể VRF, cấu hình đường hầm VxLAN và kích hoạt tính năng sFlow để gửi gói tin phân tích về máy chủ giám sát mạng.

Lưu ý khi sử dụng

• Tuyệt đối không để bụi bẩn lọt vào khe cắm quang: Luôn giữ nắp che bụi trên các cổng SFP/SFP28 khi chưa cắm module để tránh làm bẩn bề mặt tiếp xúc quang học gây suy hao đường truyền.

• Không uốn cong cáp nhảy quang quá bán kính cho phép: Tránh bẻ gập cáp quang góc hẹp gây suy hao quang học (Optical Loss) hoặc đứt gãy lõi sợi thủy tinh bên trong.

• Tránh cắm sai chuẩn tốc độ module: Kiểm tra kỹ thông số module (SFP 1G, SFP+ 10G, SFP28 25G) cắm đúng khe tương thích để tránh xung đột cổng.

• Đảm bảo không gian giải nhiệt đối lưu: Vì thiết bị sử dụng quạt tích hợp cố định (Hot Swap nguồn/quạt: Không), cần giữ khoảng trống tối thiểu 5cm ở mặt trước và mặt sau switch trong tủ rack.

Chia sẻ cảm nhận cá nhân

• Anh Hùng, Nam Định chia sẻ rằng: "Thiết kế 24 cổng quang SFP gom gọn toàn bộ các đường cáp quang Single-mode từ các tòa nhà về phòng máy chủ trung tâm mà không cần thêm bộ chuyển đổi quang điện nào. Các cổng Uplink 25 GbE SFP28 kết nối trực tiếp về Core Switch xử lý khối lượng lớn luồng dữ liệu học trực tuyến và quản lý hồ sơ sinh viên trơn tru, không có hiện tượng giật trễ hay rớt gói tin. Switch vận hành êm ái, nhiệt độ ổn định và quản lý tập trung rất trực quan qua CLI."

Đánh giá chung về sản phẩm

Switch mạng Ruckus ICX8200-24F là giải pháp chuyển mạch gom quang tầng phân phối / biên xuất sắc cho doanh nghiệp. Sự hội tụ của 24 cổng quang 1 GbE SFP, Dung lượng chuyển mạch tối đa 248 Gb/s, 4 cổng Uplink siêu tốc 25 GbE SFP28, khả năng Stack 12 switch (1200 Gb/s) cùng bộ tính năng Layer 3/VRF/VxLAN mang lại thông lượng vượt trội, tính ổn định cao và bảo toàn vốn đầu tư dài hạn cho hạ tầng CNTT.

Lời khuyên về cách lựa chọn sản phẩm

• Doanh nghiệp nhiều chi nhánh, trường học, khách sạn nhiều tòa nhà: Lựa chọn hoàn hảo ở vai trò Switch gom quang (Aggregation Switch) để thu gom cáp quang từ các switch tầng biên.

• Hạ tầng cần mở rộng băng thông Uplink 25G: Rất nên đầu tư nhờ trang bị sẵn 4 cổng SFP28 25GbE tốc độ cao.

• Hệ thống cần cấp nguồn cho Camera IP hoặc Wi-Fi AP: Không nên chọn model này vì thiết bị thuần quang không hỗ trợ PoE. Thay vào đó, hãy chọn các dòng như Ruckus ICX8200-24P hoặc ICX8200-48PF.

• Hệ thống trung tâm dữ liệu yêu cầu nguồn phụ Hot-Swap hoặc BGP: Nên cân nhắc các dòng switch Core/Aggregation chuyên dụng cao hơn như ICX 7850.

Nhìn chung, Switch mạng Ruckus ICX8200-24F là thiết bị chuyển mạch quang mạnh mẽ, định hình chuẩn mực cho phân khúc Switch Aggregation 24 cổng quang doanh nghiệp. Bằng sự kết hợp giữa 24 cổng SFP truyền dẫn cự ly xa, 4 cổng quang 25G SFP28 tốc độ cao, khả năng Stacking 1200 Gb/s và bộ tính năng định tuyến Lớp 3/VxLAN linh hoạt, Ruckus ICX8200-24F chính là điểm tựa kết nối cáp quang an toàn, bền bỉ và tối ưu cho kỷ nguyên số hóa của mọi tổ chức. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
