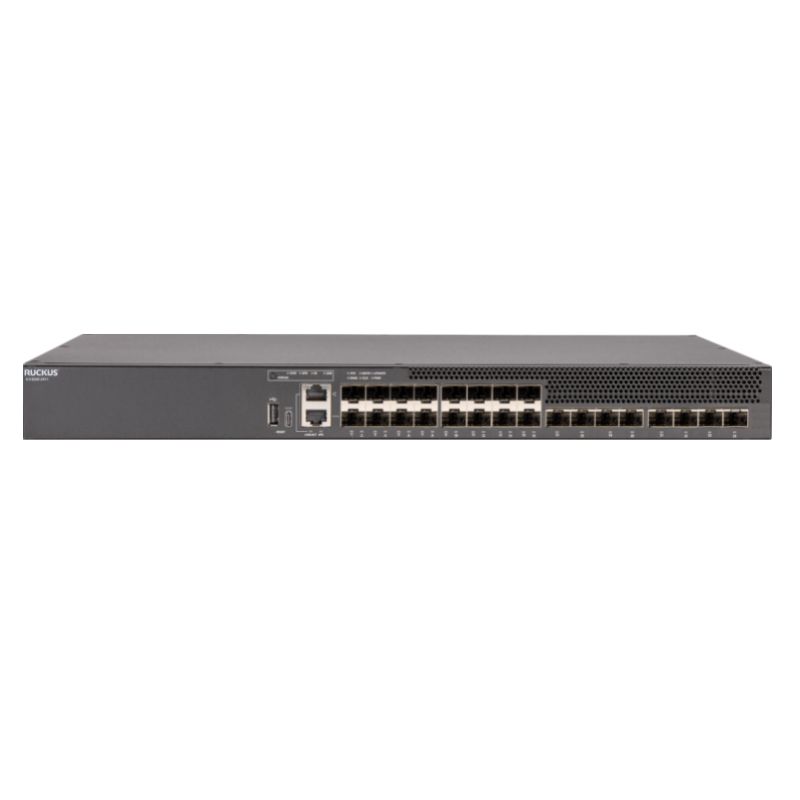

Switch mạng Ruckus ICX8200-24FX

Thị trường thiết bị chuyển mạch gom và phân phối mạng (Campus Distribution / Aggregation Switching) đang chứng kiến cuộc cách mạng chuyển dịch toàn diện sang hạ tầng cáp quang tốc độ cao. Khi các thiết bị tại tầng truy cập (Access Layer) được nâng cấp đồng loạt lên chuẩn Wi-Fi 6E/7, camera giám sát AI độ phân giải 4K/8K và máy trạm xử lý dữ liệu nặng, lưu lượng dồn về tầng phân phối vượt ngưỡng xử lý của các đường truyền 1 Gbps truyền thống.

Các doanh nghiệp quy mô lớn, trường đại học đa phân khu, bệnh viện thông minh và trung tâm dữ liệu chi nhánh đòi hỏi một switch phân phối sở hữu mật độ cổng quang 10 Gbps SFP+ dày đặc, khả năng kết nối đường trục siêu tốc 25 Gbps SFP28, triệt tiêu nguy cơ sét lan truyền và độ trễ gói tin ở mức vi mô. Switch mạng Ruckus ICX8200-24FX thuộc Thương hiệu RUCKUS® (CommScope) khẳng định vị thế dẫn đầu phân khúc khi mang lại Khả năng chuyển mạch: 720 Gbps, Khả năng chuyển tiếp: 533 Mpps, mật độ 16 cổng SFP 10 Gbps cùng 8 cổng uplink 1/10/25 Gbps SFP/SFP+/SFP28, tạo bước đệm hạ tầng bền vững cho kỷ nguyên số hóa.

Tính năng nổi bật

• Mật độ sợi quang 10GbE chuyên dụng: Tích hợp sẵn 16 cổng SFP 10 Gbps, tối ưu hóa việc thu gom lưu lượng quang băng thông lớn từ các switch truy cập tầng biên.

• Băng thông chuyển tiếp cực đại: Đạt Khả năng chuyển mạch (tốc độ dữ liệu, song công toàn phần): 720 Gbps và Khả năng chuyển tiếp (tốc độ dữ liệu, song công toàn phần): 533 Mpps, loại bỏ độ trễ và hiện tượng nghẽn cổ chai trong mạng lõi.

• Giao diện Uplink đa tốc độ thế hệ mới: Sở hữu 8 cổng giao diện uplink 1/10/25 Gbps SFP/SFP+/SFP28, mang lại sự linh hoạt tối đa khi kết nối Core Switch hoặc máy chủ lưu trữ.

• Xếp chồng Stacking phân tán 1.2 Tbps cự ly xa: Hỗ trợ Băng thông xếp chồng tổng hợp (tốc độ dữ liệu, song công toàn phần): 1.2 Tbps cho Mật độ xếp chồng (số lượng switch tối đa trong một chồng): 12 switch, tận dụng Số cổng kết nối (số cổng tối đa có thể sử dụng để kết nối): Hỗ trợ tối đa 4 cổng SFP28 25 GbE với Khoảng cách xếp chồng tối đa (khoảng cách giữa các thiết bị chuyển mạch được xếp chồng lên nhau): 10 km.

• Định tuyến Lớp 3 phân cấp linh hoạt: Tích hợp Định tuyến lớp 3 IPv4/v6 cơ bản (định tuyến tĩnh, RIP): ĐÚNG và mở rộng các giao thức cao cấp qua Định tuyến lớp 3 IPv4/v6 nâng cao (OSPF, VRRP, VRF, GRE, PIM, PBR): Có giấy phép.

Thiết kế và chất liệu

• Khung vỏ hợp kim chuẩn Rack 1U công nghiệp: Gia công từ hợp kim thép mạ kẽm cao cấp, gia cường khả năng chống vặn xoắn cơ học, tản nhiệt thụ động hiệu quả và triệt tiêu can nhiễu điện từ trường (EMI).

• Kích thước nhỏ gọn và trọng lượng chuẩn hóa:

  • Kích thước Chiều cao: 4,40 cm (1,73 inch) – chuẩn 1U tủ rack.

  • Kích thước Chiều rộng: 44,00 cm (17,32 inch) – tương thích tủ rack 19 inch tiêu chuẩn.

  • Kích thước Chiều sâu: 28,00 cm (11,02 inch) – thiết kế nông, dễ dàng lắp đặt trong các tủ phân phối hẹp.

  • Trọng lượng tịnh: 3,77 kg, nhẹ và tiện lợi khi thao tác lắp đặt trên giá đỡ.

• Cơ chế tản nhiệt và hướng luồng khí thông minh: Thiết kế Luồng không khí: Từ trước ra bên và từ sau ra sau, kết hợp mức âm thanh vận hành êm ái chỉ Âm thanh (25°C, tốc độ quạt tối thiểu): 41,0 dBA.

• Bố trí mặt trước tối ưu sợi quang: 16 cổng SFP 10 Gbps cùng 8 cổng quang đa tốc độ SFP/SFP+/SFP28 được bố trí cân đối, khoảng cách cắm rút module thoáng giúp việc thi công bó cáp LC diễn ra thuận tiện.

• Hệ thống cấp nguồn mặt sau: Trang bị cổng cắm nguồn xoay chiều Cổng cấp nguồn (AC): C14 đạt công suất định mức tối đa 150W.

Nguyên lý hoạt động

Ruckus ICX8200-24FX vận hành như một trung tâm điều phối và gom lưu lượng quang tốc độ cao:

1. Xử lý chuyển mạch quang học Non-Blocking: Tín hiệu ánh sáng đi vào 16 cổng SFP 10G và 8 cổng 25G được ASIC chuyên dụng xử lý tốc độ dây với thông lượng Khả năng chuyển mạch: 720 Gbps và Khả năng chuyển tiếp: 533 Mpps, đảm bảo thời gian truyền dẫn gói tin ở mức micro-giây.

2. Xếp chồng Stacking phân tán 1.2 Tbps: Thông qua Hỗ trợ tối đa 4 cổng SFP28 25 GbE, thiết bị liên kết tối đa 12 switch cách nhau tới 10 km, đồng bộ mặt phẳng điều khiển (Control Plane) và mặt phẳng dữ liệu (Data Plane) thành một switch logic duy nhất.

3. Phân phối định tuyến Layer 3 đa cấp: Thực thi định tuyến nội bộ qua Định tuyến lớp 3 IPv4/v6 cơ bản (định tuyến tĩnh, RIP): ĐÚNG. Khi kích hoạt giấy phép bản quyền (Có giấy phép), switch chuyển đổi sang định tuyến doanh nghiệp nâng cao (OSPF, VRRP, VRF, GRE, PIM, PBR), tự động phân luồng và cô lập lưu lượng ảo an toàn.

4. Bảo vệ sụt áp nguồn AC: Cổng cấp nguồn C14 nhận dải điện áp linh hoạt Điện áp xoay chiều: 100 đến 240 VAC @ 50 đến 60 Hz với Thời gian giữ nguồn điện: 10ms, giúp thiết bị không bị sập nguồn khi lưới điện biến thiên đột ngột.

Lợi ích

• Băng thông phân phối 10G vượt trội: 16 cổng SFP 10 Gbps gom các đường uplink 10G từ switch biên, xóa bỏ hoàn toàn nút thắt 1 Gbps của các thế hệ switch quang trước đây.

• Xếp chồng Stacking cự ly xa 10 km: Cho phép kết nối cụm 12 switch ở các tòa nhà khác nhau thành một thực thể chuyển mạch logic duy nhất, đơn giản hóa quản trị qua 1 IP.

• Thông lượng chuyển tiếp khổng lồ: Dung lượng chuyển mạch 720 Gbps cùng 533 Mpps đảm bảo xử lý mượt mà lưu lượng dữ liệu hợp nhất mà không lo rớt gói.

• Vận hành tiết kiệm điện và êm ái: Công suất định mức chỉ 150W và độ ồn thấp 41,0 dBA, giảm thiểu tối đa chi phí làm mát và điện năng.

• Độ bền bỉ phần cứng cao: Chỉ số MTBF (25°C): 890.716 giờ, đảm bảo tính liên tục cho các dịch vụ mạng trọng yếu.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Mật độ 16 cổng quang 10 Gbps SFP+ chuyên dụng cho phân phối quang băng thông lớn.

• Băng thông chuyển mạch khổng lồ 720 Gbps cùng tốc độ chuyển tiếp 533 Mpps.

• Tích hợp tới 8 cổng Uplink đa tốc độ hỗ trợ 25 Gbps SFP28.

• Khả năng xếp chồng Stacking cự ly xa tới 10 km với băng thông 1.2 Tbps cho cụm 12 switch.

• Thiết kế gọn nhẹ (sâu 28,00 cm, nặng 3,77 kg), hoạt động êm ái (41,0 dBA) và tiết kiệm điện (công suất định mức tối đa 150W).

Nhược điểm

• Không có cổng đồng RJ45 và không hỗ trợ cấp nguồn PoE (thuần kết nối quang).

• Các tính năng định tuyến Lớp 3 nâng cao (OSPF, VRRP, VRF, GRE, PIM, PBR) yêu cầu mua thêm giấy phép bản quyền.

Hướng dẫn sử dụng

* Lắp đặt tủ Rack và kết nối nguồn điện an toàn

1. Gắn hai tai rack vào thân máy và bắt cố định switch vào tủ rack 19 inch 1U (chiều cao 4,40 cm, chiều rộng 44,00 cm, chiều sâu 28,00 cm).

2. Cắm cáp nguồn AC vào Cổng cấp nguồn (AC): C14 ở mặt sau và kết nối nguồn điện (Điện áp xoay chiều: 100 đến 240 VAC @ 50 đến 60 Hz). Đợi đèn LED nguồn sáng xanh ổn định sau khi switch hoàn tất quy trình tự kiểm tra phần cứng (POST).

* Lắp đặt Module quang trên 16 cổng SFP 10 Gbps

1. Cắm module quang SFP+ 10G (chuẩn SR cho cự ly ngắn hoặc LR cho cự ly xa) vào 16 khe cắm SFP 10 Gbps.

2. Tháo nắp che bụi và cắm dây nhảy quang chuẩn LC. Quan sát đèn LED cổng sáng xanh để xác nhận liên kết 10G đã được thiết lập (Link UP).

* Cấu hình cổng uplink 25GbE & xếp chồng Stacking cự ly xa

1. Cắm module quang 25G SFP28 vào các khe trong cụm 8 cổng giao diện uplink để thiết lập đường truyền tốc độ cao về Switch lõi.

2. Để xếp chồng khoảng cách xa (tối đa Khoảng cách xếp chồng tối đa: 10 km giữa các switch), sử dụng module quang Single-mode 25G trên Hỗ trợ tối đa 4 cổng SFP28 25 GbE kết nối giữa tối đa 12 switch. Kích hoạt qua CLI (stack enable, stack interactive-setup) để tạo cụm switch ảo đạt Băng thông xếp chồng tổng hợp: 1.2 Tbps.

* Thiết lập tính năng định tuyến lớp 3 (Cơ bản & Nâng cao)

1. Kết nối qua cổng Console để vào giao diện CLI của hệ điều hành FastIron.

2. Cấu hình định tuyến cơ bản: Khởi tạo các VLAN Interface, gán IP và kích hoạt ip route (Static Route) hoặc router rip (Định tuyến lớp 3 IPv4/v6 cơ bản: ĐÚNG).

3. Cấu hình định tuyến nâng cao: Cài đặt license vào switch để mở khóa tính năng nâng cao (Có giấy phép), cấu hình router ospf, thiết lập định tuyến ảo hóa vrf và chính sách chuyển tiếp pbr.

Lưu ý khi sử dụng

• Tuyệt đối không để bụi bẩn bám vào cổng quang: Luôn giữ nắp bảo vệ chống bụi trên các cổng quang SFP+/SFP28 khi chưa cắm module để tránh làm bẩn bề mặt thấu kính quang học gây suy hao công suất quang.

• Tránh uốn gập cáp quang góc hẹp: Đảm bảo tuân thủ bán kính uốn cong tiêu chuẩn của sợi quang để tránh đứt gãy lõi sợi thủy tinh bên trong.

• Lưu ý hướng gió làm mát: Vì switch sở hữu Luồng không khí: Từ trước ra bên và từ sau ra sau, cần giữ khoảng trống tối thiểu 5cm ở mặt trước, hai bên sườn và mặt sau switch trong tủ rack để luồng nhiệt thoát ra dễ dàng.

• Kiểm tra giấy phép L3 nâng cao: Nếu hạ tầng yêu cầu OSPF, VRF, VRRP hay PIM, cần chuẩn bị sẵn giấy phép tính năng nâng cao ngay khi triển khai.

Chia sẻ cảm nhận cá nhân

• Anh Vinh, Hải Phòng chia sẻ rằng: "16 cổng 10GbE SFP+ gom gọn toàn bộ các đường uplink 10G từ các switch tầng biên của các khoa khám bệnh mà không xảy ra hiện tượng quá tải. Năng lực chuyển mạch 720 Gbps xử lý trơn tru các tệp chẩn đoán hình ảnh MRI, CT dung lượng lớn. Đặc biệt, tính năng Stacking quang học cự ly xa giữa 2 tòa nhà điều hành cách nhau 1,5 km hoạt động ổn định, giúp toàn bộ hệ thống được quản trị thống nhất như một thiết bị duy nhất. Switch vận hành rất êm ái ở mức 41,0 dBA và tỏa nhiệt thấp."

Đánh giá chung về sản phẩm

Switch mạng Ruckus ICX8200-24FX là giải pháp chuyển mạch phân phối quang 10GbE hàng đầu hiện nay. Sự kết hợp giữa 16 cổng SFP 10 Gbps, 8 cổng Uplink 25 Gbps SFP28, khả năng chuyển mạch 720 Gbps (533 Mpps), Stacking 1.2 Tbps cự ly 10 km cùng bộ tính năng định tuyến Layer 3 phân cấp mang lại thông lượng cực đại, tính ổn định cao và khả năng mở rộng lâu dài cho mạng doanh nghiệp.

Lời khuyên về cách lựa chọn sản phẩm

• Doanh nghiệp lớn, bệnh viện, trường đại học cần gom quang 10G: Lựa chọn hoàn hảo ở vai trò Switch phân phối (Distribution/Aggregation) để gom các đường quang 10GbE từ switch biên.

• Hạ tầng phân tán nhiều tòa nhà cần Stacking cự ly xa: Rất nên đầu tư nhờ tính năng xếp chồng quang học cự ly tới 10 km với băng thông 1.2 Tbps.

• Hạ tầng chỉ cần gom cáp quang 1G thông thường: Có thể chọn phiên bản Ruckus ICX8200-24F hoặc ICX8200-48F để tối ưu hóa chi phí đầu tư ban đầu.

• Hạ tầng cần cấp nguồn PoE cho thiết bị đầu cuối: Không nên chọn model này vì thiết bị thuần quang không hỗ trợ PoE. Thay vào đó, hãy chọn các dòng như ICX8200-24ZP hoặc ICX8200-48ZP2-E2.

Nhìn chung, Switch mạng Ruckus ICX8200-24FX là thiết bị chuyển mạch quang uy lực, định hình chuẩn mực mới cho tầng phân phối quang doanh nghiệp. Bằng sự kết hợp giữa 16 cổng quang 10G tốc độ cao, 8 cổng quang 25G siêu tốc, băng thông chuyển mạch 720 Gbps và khả năng Stacking quang cự ly 10 km, Ruckus ICX8200-24FX chính là nền tảng vững chắc nâng tầm hiệu năng, độ tin cậy và sẵn sàng cho mọi nhu cầu số hóa tương lai. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
