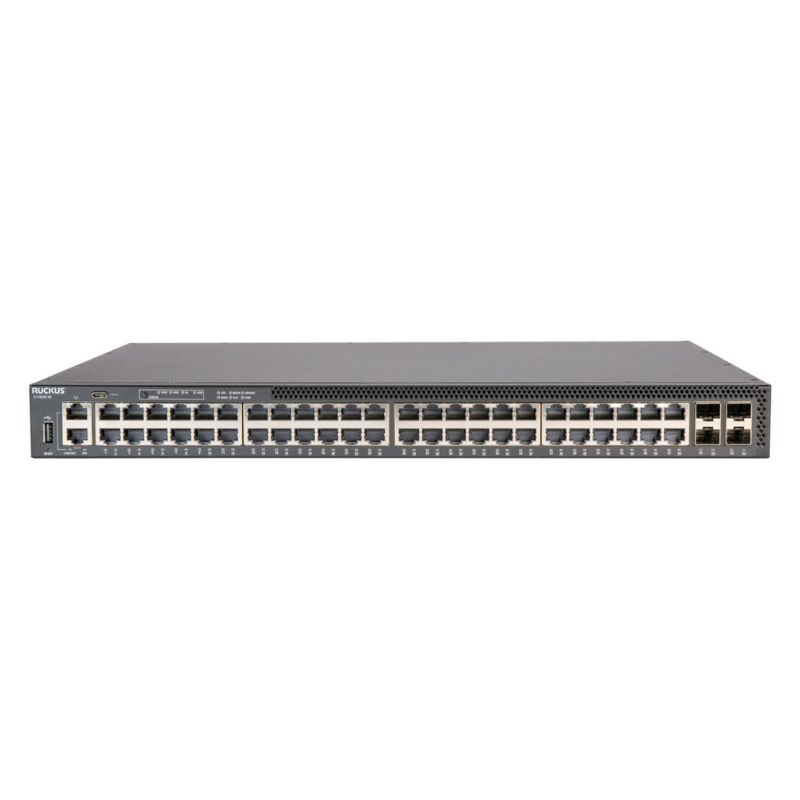

Switch mạng Ruckus ICX8200-48PF

Thị trường thiết bị chuyển mạch biên doanh nghiệp (Enterprise Campus Access Switching) đang trải qua giai đoạn chuyển dịch hạ tầng mạnh mẽ nhằm giải quyết bài toán thông lượng dữ liệu khổng lồ từ các hệ thống Wi-Fi 6E/7, camera giám sát video 4K/8K và hàng loạt thiết bị IoT công nghiệp. Các tập đoàn lớn, trường đại học, bệnh viện đa khoa và chuỗi khách sạn quy mô quốc tế đòi hỏi thiết bị chuyển mạch biên không chỉ cung cấp mật độ kết nối cao mà còn phải đảm bảo năng lực cấp nguồn PoE dồi dào trên tất cả các cổng, đi kèm cổng Uplink/Stacking tốc độ siêu cao 25 GbE nhằm triệt tiêu hoàn toàn điểm nghẽn truyền dẫn.

Trong phân khúc thiết bị truy cập chuyển mạch thông minh cao cấp, Switch mạng Ruckus ICX8200-48PF của Thương hiệu RUCKUS® (CommScope) khẳng định vị thế dẫn đầu khi sở hữu Dung lượng chuyển mạch tối đa: 296 Gb/s, ngân sách Dung lượng PoE tối đa (PoE Power Budget, maximum): 740 W (Full PoE+), khả năng xếp chồng Stacking 1200 Gb/s và hỗ trợ đầy đủ các giao thức Layer 3/VxLAN trên toàn cầu: Asia; Australia/New Zealand; EMEA; Latin America; North America.

Tính năng nổi bật

• Mật độ Full PoE+ 48 cổng với nguồn 740W: Cung cấp nguồn PoE+ công suất cao đồng thời trên toàn bộ 48 cổng RJ45.

• Cổng kết nối Uplink/Stacking siêu tốc 25 GbE SFP28: Hỗ trợ tối đa 4 cổng 25 GbE SFP28, 4 cổng 10 GbE SFP+ và 4 cổng 1 GbE SFP.

• Khả năng mở rộng Stack lên tới 12 Switch: Đạt tổng băng thông Stacking 1200 Gb/s, xóa bỏ điểm nghẽn giữa các tầng mạng.

• Định tuyến Layer 3, VRF và VxLAN hoàn chỉnh: Tối ưu hóa phân luồng giao thông nội bộ và cô lập dữ liệu an toàn.

• Tích hợp sFlow, OpenFlow Hybrid và tiết kiệm điện EEE: Giám sát lưu lượng mạng sâu thời gian thực và tự động tiết kiệm năng lượng trên các cổng rảnh.

Thiết kế và chất liệu

• Khung vỏ kim loại chuẩn Rack 1U công nghiệp: Gia công từ hợp kim thép mạ kẽm cao cấp, chống biến dạng cơ học và triệt tiêu can nhiễu điện từ (EMI) tối đa.

• Bố trí mặt trước tối ưu mật độ kết nối:

  • Cụm Số cổng 1 GbE RJ45, tối đa: 48 chia thành 2 hàng đối xứng hỗ trợ Full PoE+, đi kèm cụm đèn LED Link/Act/PoE độc lập trên từng cổng.

  • Cụm khe cắm module quang (Số cổng 1 GbE SFP, tối đa: 4; Số cổng 10 GbE SFP+, tối đa: 4; Số cổng 25 GbE SFP28, tối đa: 4) bố trí riêng biệt bên phải giúp thuận tiện thao tác cắm rút cáp nhảy quang.

• Đặc tính làm mát và nguồn điện tích hợp: Thiết kế tích hợp nguyên khối bên trong (Hot Swap nguồn/quạt (Hot Swap Internal Power Supplies & Fans): Không; Tùy chọn nguồn dự phòng (Redundant Power Option): Không), luồng khí làm mát cố định từ trước ra sau (Tùy chọn luồng khí đảo chiều (Reversible Airflow Option): Không).

Nguyên lý hoạt động

Ruckus ICX8200-48PF vận hành như một nút chuyển mạch và định tuyến phân tán tại biên mạng:

1. Chuyển tiếp gói tin tốc độ dây Non-Blocking: Với Dung lượng chuyển mạch tối đa 296 Gb/s, bo mạch ASIC chuyên dụng tra cứu bảng MAC và chuyển tiếp gói tin tức thời trên toàn bộ 48 cổng RJ45 và các cổng Uplink quang 1G/10G/25G mà không gây trễ.

2. Cấp nguồn Full PoE+ thông minh: Tự động phát hiện và đàm phán điện năng chuẩn IEEE 802.3af/802.3at với tổng Dung lượng PoE tối đa 740 W, cấp điện an toàn đồng thời cho toàn bộ 48 cổng RJ45 mà không lo thiếu nguồn.

3. Mô hình Xếp chồng Stacking 1200 Gb/s: Ghép nối tối đa 12 switch trong một Stack qua các cổng 25 GbE quang, tạo thành một khung chuyển mạch logic duy nhất sở hữu Băng thông Stack tổng 1200 Gb/s, quản lý qua một địa chỉ IP duy nhất.

4. Định tuyến Layer 3, VRF và Ảo hóa VxLAN: Xử lý trực tiếp các bảng định tuyến Hỗ trợ Layer 3 (STATIC, RIP, OSPF): Có, phân chia định tuyến ảo Hỗ trợ VRF: Có và đóng gói lưu lượng Lớp 2 qua mạng IP Lớp 3 bằng giao thức Hỗ trợ VxLAN: Có ngay tại tầng truy cập.

Lợi ích

• Cấp nguồn đồng thời không giới hạn: Ngân sách PoE 740W cho phép cắm kín 48 thiết bị chuẩn 802.3af hoặc cấp nguồn PoE+ 802.3at tải nặng cho hàng chục AP và camera mà không lo quá tải nguồn.

• Loại bỏ hiện tượng nghẽn mạng băng thông cao: Các cổng Uplink 25G SFP28 nâng băng thông về Core Switch lên gấp 2.5 lần chuẩn 10G cũ, đảm bảo đường truyền thông suốt.

• Quản trị đơn giản hóa qua kiến trúc Stack: Quản lý cụm 12 switch như một thiết bị đơn lẻ, giảm thiểu thời gian cấu hình và bảo trì.

• Giảm thiểu chi phí tiêu thụ điện: Chuẩn Energy Efficient Ethernet (EEE) tự động giảm điện năng tiêu thụ trên các cổng không có tải truyền dẫn.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Ngân sách PoE cực lớn 740W hỗ trợ Full PoE+ trên toàn bộ 48 cổng 1 GbE RJ45.

• Dung lượng chuyển mạch 296 Gb/s kết hợp cổng Uplink quang siêu tốc 25 GbE SFP28.

• Khả năng xếp chồng Stacking lên tới 12 switch với tổng băng thông 1200 Gb/s.

• Hỗ trợ đầy đủ các giao thức Layer 3 (STATIC, RIP, OSPF), phân vùng VRF và ảo hóa VxLAN.

• Tích hợp tính năng tiết kiệm điện EEE, giám sát sFlow và điều khiển OpenFlow Hybrid.

Nhược điểm

• Hỗ trợ 802.3bt2 (90 W PoE Power per Port): Không (chỉ hỗ trợ PoE/PoE+ tối đa 30W/cổng).

• Tùy chọn nguồn dự phòng (Redundant Power Option): Không và Hot Swap nguồn/quạt: Không.

• Hỗ trợ Campus Fabric Technology: Không, Hỗ trợ MACsec: Không, Hỗ trợ BGP: Không, Hỗ trợ IPsec VPN: Không và Tùy chọn luồng khí đảo chiều: Không.

Hướng dẫn sử dụng

* Lắp đặt tủ rack và cấp nguồn hệ thống

1. Bắt tai rack đi kèm vào hai bên sườn switch và cố định vào khung tủ rack tiêu chuẩn 19 inch 1U.

2. Cắm cáp nguồn AC vào mặt sau thiết bị; kiểm tra đèn LED nguồn ở mặt trước sáng ổn định để đảm bảo hệ thống hoàn tất quá trình tự kiểm tra phần cứng (POST).

* Kết nối và sử dụng cấp nguồn Full PoE+ 740W

1. Cắm cáp mạng RJ45 từ 48 cổng mặt trước tới các bộ phát Wi-Fi, camera an ninh hoặc điện thoại VoIP.

2. Switch sẽ tự động nhận diện thiết bị chuẩn 802.3af/at và cấp nguồn an toàn trong phạm vi ngân sách cực lớn Dung lượng PoE tối đa 740 W.

* Cấu hình cổng uplink 10GbE / 25GbE & xếp chồng Stacking

1. Cắm module quang SFP+ (10 GbE) hoặc SFP28 (25 GbE) vào các khe cắm chuyên dụng để thiết lập đường truyền Uplink tốc độ cao về Switch lõi.

2. Để xếp chồng, kết nối cáp Direct Attach Copper (DAC) giữa các cổng Stacking của tối đa 12 switch và kích hoạt tính năng Stacking qua dòng lệnh CLI để đạt Băng thông Stack tổng 1200 Gb/s.

* Thiết lập định tuyến layer 3, VRF và sFlow

1. Truy cập giao diện dòng lệnh CLI (qua cổng Console RJ45/USB).

2. Kích hoạt tính năng định tuyến L3 bằng lệnh cấu hình các giao thức STATIC, RIP hoặc OSPF.

3. Phân tách bảng định tuyến cô lập bằng cách tạo các thực thể VRF, cấu hình overlay VxLAN và bật tính năng sFlow để gửi dữ liệu phân tích mạng về máy chủ giám sát.

Lưu ý khi sử dụng

• Tránh cắm các thiết bị đòi hỏi chuẩn PoE++ 90W (802.3bt2): Do thiết bị Hỗ trợ 802.3bt2: Không, không kết nối các camera PTZ siêu công suất hoặc thiết bị chiếu sáng PoE yêu cầu trên 30W/cổng.

• Đảm bảo môi trường thông gió tốt khi full tải PoE: Với mức công suất PoE lên tới 740W và hệ thống Hot Swap nguồn/quạt: Không, cần đảm bảo khoảng không gian thoáng khí mặt trước và sau switch trong tủ rack để tản nhiệt tối ưu.

• Sử dụng cáp mạng đạt chuẩn chất lượng cao: Sử dụng tối thiểu cáp Cat5e/Cat6 lõi đồng nguyên chất để hạn chế suy hao điện áp và suy giảm tín hiệu trên đường truyền 48 cổng PoE+.

Chia sẻ cảm nhận cá nhân

• Anh Vũ, Phú Thọ chia sẻ rằng: "Ngân sách nguồn 740W dồi dào giải tỏa hoàn toàn nỗi lo quá tải điện khi tất cả các AP và Camera hồng ngoại hoạt động hết công suất vào ban đêm. Nhờ cổng Uplink 25 GbE SFP28, các dữ liệu chẩn đoán hình ảnh dung lượng lớn được truyền tải tức thời về máy chủ lưu trữ PACS mà không hề bị trễ hay rớt gói. Hệ thống chuyển mạch vận hành cực kỳ ổn định và bền bỉ."

Đánh giá chung về sản phẩm

Switch mạng Ruckus ICX8200-48PF là giải pháp chuyển mạch lớp truy cập tối ưu hàng đầu cho doanh nghiệp mật độ cao cần cấp nguồn lớn. Sự hội tụ của 48 Cổng Gigabit Full PoE+ (740 W), Dung lượng chuyển mạch tối đa 296 Gb/s, cổng Uplink siêu tốc 25 GbE SFP28, khả năng Stack 12 switch (1200 Gb/s) cùng bộ tính năng Layer 3/VRF/VxLAN mang lại hiệu năng đỉnh cao, tính linh hoạt và khả năng bảo toàn vốn đầu tư dài hạn cho hạ tầng CNTT.

Lời khuyên lựa chọn sản phẩm phù hợp

• Bệnh viện, trường đại học, khách sạn quy mô lớn: Lựa chọn bắt buộc nếu cần cấp nguồn PoE+ tải nặng đồng thời cho gần như toàn bộ 48 cổng kết nối.

• Hạ tầng cần mở rộng băng thông Uplink 25G: Rất nên đầu tư nhờ sẵn có 4 cổng SFP28 25GbE tốc độ cao.

• Hệ thống có nhu cầu PoE vừa phải (dưới 20 thiết bị PoE): Có thể lựa chọn phiên bản Ruckus ICX8200-48P (370W) để tối ưu chi phí.

• Hệ thống yêu cầu nguồn phụ Hot-Swap hoặc PoE++ 90W: Nên cân nhắc các dòng chuyên dụng cao hơn như ICX 7850 hoặc ICX 8200-48ZP.

Nhìn chung, Switch mạng Ruckus ICX8200-48PF là biểu tượng sức mạnh cho hạ tầng chuyển mạch biên doanh nghiệp. Bằng việc kết hợp giữa khả năng cấp nguồn Full PoE+ 740W mạnh mẽ, thông lượng 296 Gb/s vượt trội và khả năng sẵn sàng cho chuẩn kết nối 25 GbE, Ruckus ICX8200-48PF chính là giải pháp chuyển mạch toàn diện, an toàn và tối ưu cho kỷ nguyên số hóa của mọi tổ chức. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
