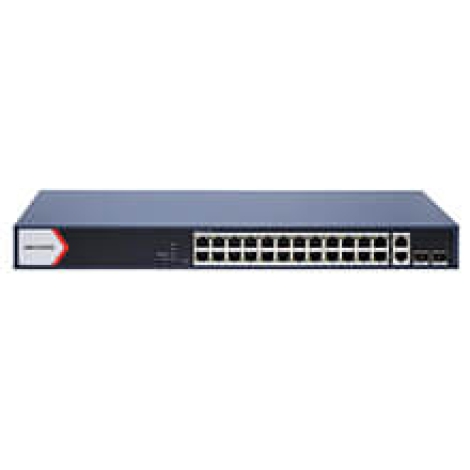

Switch PoE Gigabit 24 cổng Hikvision DS-3E1528P-EI/M

Thị trường hạ tầng truyền dẫn mạng và giám sát an ninh (CCTV) đang chứng kiến bước chuyển dịch mang tính bước ngoặt từ các dòng switch unmanaged thụ động sang phân khúc Smart Managed Switch (chuyển mạch quản trị thông minh). Sự gia tăng vượt bậc của hệ thống camera độ nét 4K/8K, trạm kiểm soát ra vào sinh trắc học và hệ thống điểm truy cập Wi-Fi tốc độ cao đòi hỏi thiết bị chuyển mạch trung tâm không chỉ dừng lại ở chức năng chia mạng cơ bản mà còn phải có khả năng phân tích luồng dữ liệu, trực quan hóa sơ đồ mạng (Topology) và quản lý phụ tải từ xa.

Trong phân khúc thiết bị chuyển mạch quản trị thông minh quy mô vừa và lớn, Hikvision DS-3E1528P-EI/M xác lập vị thế dẫn đầu với cấu hình 28 cổng Full Gigabit, tổng công suất 230W, mang lại hiệu suất truyền tải non-blocking cùng khả năng tích hợp sâu vào hệ sinh thái Cloud Hik-Partner Pro / Hik-Connect.

Tính năng nổi bật

• Cấu hình & Quản lý toàn diện bằng phần mềm: Điều khiển bật/tắt nguồn PoE từng cổng riêng biệt, giới hạn băng thông (Rate Limiting), theo dõi nhật ký hoạt động (Log) và nâng cấp firmware đồng loạt từ xa.

• Hiển thị trực quan sơ đồ Topology mạng: Tự động phát hiện các thiết bị kết nối và biểu diễn mối liên kết mạng trực quan, giúp phát hiện nhanh chóng cổng lỗi hoặc đứt tuyến cáp.

• Băng thông Full Gigabit 28 cổng: Cung cấp 24 cổng PoE Gigabit kết hợp 2 cổng RJ45 Gigabit và 2 cổng quang Gigabit Uplink, đảm bảo đường truyền thông suốt cho nhiều luồng video chất lượng cao.

• Truyền dẫn khoảng cách xa 300 mét: Mở rộng vùng kết nối camera ngoại vi tại các góc khuất công trình mà không cần tốn chi phí lắp đặt thêm repeater trung gian.

• Chống sét lan truyền 6KV: Mạch bảo vệ xung sét cao cấp trên toàn bộ 24 cổng PoE giúp giảm thiểu nguy cơ chập cháy khi hệ thống camera ngoài trời bị ảnh hưởng bởi sét cảm ứng.

Thiết kế và chất liệu

• Khung vỏ hợp kim công nghiệp nguyên khối (Full-Metal Body): Thiết kế chuẩn kích thước 1U gắn tủ rack 19-inch tiêu chuẩn (440.0 * 44.0 * 220.8mm), trọng lượng nhẹ chỉ 2.6 kg nhưng vẫn đảm bảo độ chắc chắn, khả năng chống va đập cơ học và triệt tiêu nhiễu điện từ (EMI).

• Hệ thống tản nhiệt luồng khí cưỡng bức: Bố trí các khe đối lưu không khí khoa học ở hai bên sườn kết hợp bộ phận tản nhiệt tối ưu, bảo đảm bo mạch luôn vận hành trong ngưỡng nhiệt an toàn khi chạy full tải 230W liên tục 24/7.

• Bố cục giao diện 28 cổng chuẩn hóa: Mặt trước bố trí trực quan 24 cổng PoE Gigabit (cổng 1–24), 2 cổng RJ45 Gigabit Uplink độc lập (cổng 25–26) và 2 cổng quang Gigabit (cổng 27–28), đi kèm dàn đèn LED chỉ báo trạng thái hoạt động (PWR, SYS, PoE-MAX, Link/Act).

Nguyên lý hoạt động

Hikvision DS-3E1528P-EI/M vận hành dựa trên cơ chế lưu và chuyển tiếp (Store-and-Forward) kết hợp vi xử lý quản trị thông minh:

1. Nhận diện phụ tải thông minh (PoE Auto-Sensing): Khi cắm thiết bị đầu cuối, switch tự động kích hoạt quá trình bắt tay nhận diện chuẩn IEEE 802.3af/at để cấp đúng mức điện áp và công suất (tối đa 30W/cổng), ngăn ngừa chập cháy cho thiết bị non-PoE.

2. Cơ chế quản trị rơ-le PoE phần mềm (Remote Soft-Reboot): Cho phép người quản trị ra lệnh ngắt hoặc tái cấp nguồn điện trực tiếp trên từng cổng qua ứng dụng di động/giao diện Web, giúp khởi động lại camera bị treo mà không cần rút cáp vật lý.

3. Thuật toán điều biến mở rộng cự ly 300m: Khi kích hoạt chế độ mở rộng, switch tự động điều biến tín hiệu tần số thấp và khóa tốc độ cổng ở mức 10 Mbps full-duplex, giúp xung điện và luồng dữ liệu vượt cự ly giới hạn 100m truyền thống trên cáp Cat5e/Cat6.

4. Cơ chế lập bản đồ Topology tự động: Switch liên tục thu thập gói tin định danh từ các thiết bị Hikvision và thiết bị mạng trong cùng hạ tầng, tự động phác thảo sơ đồ liên kết mạng trực quan lên màn hình quản trị.

Lợi ích

• Tiết kiệm đến 80% thời gian bảo trì (Opex): Quản trị viên chỉ cần mở điện thoại để kiểm tra trạng thái từng mắt camera và bật/tắt rơ-le nguồn để xử lý sự cố từ xa mà không cần trực tiếp đến công trình.

• Tối ưu hóa chi phí phụ trợ: Bộ nguồn tích hợp sẵn 100 - 240V AC cùng tổng công suất 230W giúp tủ rack luôn gọn gàng, loại bỏ các loại adapter rời cồng kềnh; tính năng truyền xa 300m tiết kiệm chi phí dây dẫn và thiết bị phụ trợ.

• Đảm bảo tính liên tục của luồng giám sát an ninh: Tốc độ chuyển mạch Full Gigabit bảo đảm toàn bộ hệ thống 24 camera độ phân giải 4K truyền tải mượt mà, không gặp hiện tượng đứng hình hay trễ khung hình.

• Bảo vệ an toàn cho hệ thống tài sản: Tính năng chống sét 6KV cùng vỏ kim loại chắc chắn giúp bảo vệ bền bỉ cho toàn bộ dàn camera đắt tiền trước các biến động điện áp.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Khả năng quản trị thông minh toàn diện: hiển thị sơ đồ topo mạng, bật/tắt PoE mềm từng cổng, quản lý băng thông và nâng cấp firmware từ xa.

• Cấu hình 28 cổng Full Gigabit mạnh mẽ (24 PoE + 2 RJ45 + 2 Cổng quang SFP), loại bỏ hoàn toàn nghẽn băng thông.

• Nguồn tích hợp trong thân máy 100 - 240V AC, tổng công suất 230W đáp ứng tải nặng, thiết kế vỏ kim loại gắn rack 1U gọn gàng (2.6 kg).

• Mạch chống sét 6KV trên toàn bộ các cổng PoE mang lại sự bền bỉ vượt trội.

Nhược điểm

• Người dùng cần tính toán cẩn thận tổng công suất tiêu thụ của các thiết bị đầu cuối để không vượt ngưỡng ngân sách 230W.

• Cần đăng ký và tạo tài khoản trên nền tảng Cloud của Hikvision để khai thác trọn vẹn các tính năng quản trị từ xa.

Hướng dẫn sử dụng

10.1. Lắp đặt chuẩn tủ Rack và đấu nối nguồn điện

1. Lắp tai bắt rack đi kèm vào hai bên thân máy kim loại, Cố định switch vào tủ rack 19-inch bằng ốc vít chuyên dụng.

2. Cắm dây nguồn 100 - 240V AC vào ngõ AC-IN phía sau thân máy; quan sát đèn LED PWR và SYS sáng xanh để xác nhận hệ thống đã khởi động ổn định.

3. Cắm cáp mạng từ camera IP vào các cổng PoE từ 1 đến 24; cắm đường truyền về đầu ghi NVR hoặc Router vào cổng 25, 26 hoặc khe quang 27, 28.

10.2. Cấu hình tính năng quản trị trên phần mềm và ứng dụng

1. Cài đặt phần mềm SADP Tool hoặc mở ứng dụng Hik-Partner Pro trên điện thoại, Quét địa chỉ IP của switch trong mạng nội bộ.

2. Kích hoạt thiết bị bằng mật khẩu quản trị, Đăng nhập vào giao diện quản lý.

3. Bật/Tắt nguồn PoE mềm: Vào mục PoE Configuration, Chọn cổng cần xử lý, Nhấn Disable (Tắt nguồn) sau đó Enable (Bật lại nguồn) để reset thiết bị đầu cuối.

4. Quản lý băng thông (Rate Limit): Truy cập mục Port Management, Thiết lập giới hạn tốc độ Ingress/Egress cho từng cổng để tránh nghẽn luồng.

5. Nâng cấp Firmware từ xa: Truy cập System Maintenance, Chọn Cloud Upgrade để tự động tải và cập nhật phiên bản phần mềm mới nhất.

10.3. Xem và kiểm tra sơ đồ mạng (Network Topology)

• Mở ứng dụng Hik-Partner Pro hoặc Hik-Connect, Chọn site công trình, Truy cập mục Network Topology để xem biểu đồ kết nối thực tế giữa Switch, Đầu ghi NVR, Router và các mắt Camera kèm trạng thái cổng.

10.4. Kích hoạt chế độ truyền xa 300 mét (Extend Mode)

• Trên giao diện quản trị phần mềm, chọn cổng PoE cần kéo dài (từ cổng 1 đến 24), Kích hoạt tính năng Extend Mode, Cổng sẽ tự động chuyển sang cự ly truyền tải 300m.

Lưu ý khi sử dụng

• Tránh sử dụng cáp mạng kém chất lượng: Bắt buộc dùng cáp mạng xoắn đôi đồng nguyên chất (Pure Solid Copper Cat5e/Cat6) để đảm bảo khả năng cấp nguồn ổn định và cự ly truyền dẫn 300m không bị suy hao.

• Không để tổng công suất vượt quá 230W: Cần tính toán công suất cực đại vào ban đêm (khi camera bật đèn hồng ngoại/đèn trợ sáng), tránh vượt quá ngưỡng ngân sách 230W khiến switch kích hoạt cơ chế tự ngắt bảo vệ.

• Không quên đấu nối tiếp địa an toàn: Luôn siết ốc Grounding phía sau vỏ kim loại vào cọc tiếp địa tủ rack để mạch chống sét lan truyền 6KV phát huy tối đa hiệu quả.

• Tránh bịt kín các khe tản nhiệt: Đảm bảo không gian thông thoáng hai bên hông switch trong tủ rack, tránh tích tụ nhiệt làm giảm tuổi thọ linh kiện.

Chia sẻ cảm nhận cá nhân

• Anh Long, Nam Định chia sẻ rằng: "Giao diện sơ đồ mạng Topology nhận diện chính xác từng mắt camera, hiển thị rõ địa chỉ IP và băng thông từng kênh. Khi xảy ra sự cố một camera khu vực kho bị đơ hình lúc rạng sáng, thay vì phải chạy đến tận nơi kiểm tra, kỹ thuật viên chỉ cần mở ứng dụng trên điện thoại, bấm tắt và bật lại nguồn cổng PoE đó là camera đã hoạt động trở lại sau chưa đầy 30 giây. Vỏ máy kim loại vận hành êm ái, tản nhiệt tốt và nguồn tích hợp trong 100 - 240V AC giúp tủ kỹ thuật cực kỳ gọn gàng."

Đánh giá chung về sản phẩm

Hikvision DS-3E1528P-EI/M là lựa chọn sáng giá hàng đầu trong phân khúc switch PoE 24 cổng có quản trị tầm trung. Sự kết hợp giữa hạ tầng 28 cổng Full Gigabit, bộ nguồn tích hợp 230W mạnh mẽ, khả năng chống sét 6KV, cự ly truyền xa 300m cùng hệ sinh thái quản trị phần mềm hiển thị sơ đồ topo trực quan biến thiết bị thành một trung tâm truyền dẫn tin cậy, giúp nâng tầm chuyên nghiệp và tiết kiệm tối đa chi phí vận hành cho hệ thống mạng an ninh.

Lời khuyên lựa chọn sản phẩm phù hợp

• Văn phòng doanh nghiệp, tòa nhà, khách sạn (16 – 24 camera IP hoặc thiết bị mạng): Lựa chọn lý tưởng nhờ thiết kế gắn rack 1U thẩm mỹ, nguồn điện gọn gàng và khả năng quản lý sơ đồ mạng qua điện thoại.

• Nhà máy, kho xưởng có diện tích rộng: Rất phù hợp khi cần kéo đường dây camera ra các vị trí xa lên đến 300m và sử dụng cổng quang Gigabit để truyền dữ liệu về phòng máy chủ.

• Hệ thống kết hợp Camera IP, Điện thoại VoIP và Access Point: Lựa chọn hoàn hảo để cấp nguồn và phân chia băng thông đồng bộ trên cùng một nền tảng quản trị thông minh.

Nhìn chung, Switch PoE Gigabit 24 cổng Hikvision DS-3E1528P-EI/M là bước đột phá trong quản trị hạ tầng an ninh mạng hiện đại. Nhờ năng lực truyền dẫn Gigabit mạnh mẽ, tính năng hiển thị sơ đồ mạng thông minh, khả năng bật/tắt PoE mềm từ xa cùng độ bền bỉ chuẩn công nghiệp, sản phẩm chính là khoản đầu tư chiến lược mang lại hiệu suất tối ưu và sự an tâm dài lâu cho mọi công trình. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
