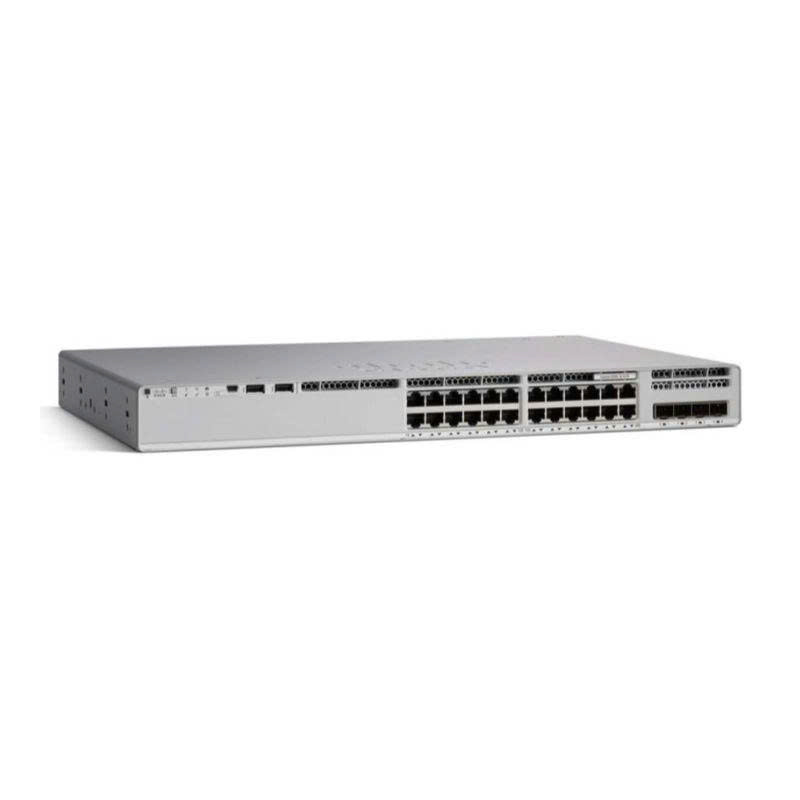

Swtich mạng Cisco C9200L-24P-4X-A

Sự hội tụ giữa hạ tầng mạng doanh nghiệp và làn sóng Internet of Things (IoT) tạo áp lực lớn lên tầng truy cập (Access Layer). Nhu cầu kết nối đồng thời các thiết bị ngoại vi ăn tải nguồn lớn như Camera an ninh AI độ phân giải cao, hệ thống nhận diện khuôn mặt và điểm truy cập Wi-Fi 6/6E đòi hỏi switch không chỉ cấp nguồn PoE+ bền bỉ mà còn phải sở hữu cổng Uplink 10G để giải tỏa hiện tượng nghẽn cổ chai dữ liệu. Cisco C9200L-24P-4X-A ra đời nhằm chiếm lĩnh phân khúc chuyển mạch doanh nghiệp tầm trung, phục vụ các cơ quan hành chính, phòng giao dịch ngân hàng, bệnh viện và mạng chi nhánh đa điểm đòi hỏi hiệu năng cao với mức đầu tư tối ưu.

Cisco C9200L-24P-4X-A kế thừa trực tiếp di sản từ dòng switch tiền nhiệm Cisco Catalyst 2960-X (tiêu biểu như mã WS-C2960X-24PD-L). Để đáp ứng kiến trúc mạng định hướng phần mềm (SDN), Cisco chuẩn hóa nền tảng phần mềm với hệ điều hành Cisco IOS XE. Ký tự "L" (Fixed Uplink) đại diện cho thiết kế phần cứng tối ưu chi phí với cổng quang tích hợp sẵn, trong khi hậu tố "-A" (Network Advantage) đưa các giải pháp phân đoạn mạng ảo hóa và định tuyến cấp trung tâm dữ liệu xuống tầng biên truy cập.

Tính năng nổi bật

• Tích hợp sẵn 4 cổng 10G SFP+ Uplink: Cung cấp kết nối quang đường trục tốc độ cao trực tiếp trên bo mạch mà không cần trang bị thêm card module mạng rời.

• Cấp nguồn PoE+ công suất mở rộng: Cung cấp chuẩn IEEE 802.3at trên 24 cổng RJ-45, đạt 370W PoE khi chạy 1 nguồn chính PWR-C5-600WAC và nhân đôi lên tới 740W PoE khi gắn thêm nguồn phụ thứ hai (đáp ứng 30W/cổng đồng thời).

• Phân đoạn mạng ảo hóa cao cấp: Mở khóa toàn diện các giao thức vi phân đoạn (micro-segmentation) hàng đầu gồm VRF, VXLAN, LISP và Cisco TrustSec (SGT).

• Định tuyến Layer 3 quy mô lớn: Hỗ trợ không giới hạn bảng định tuyến với Full OSPF, EIGRP, IS-IS, BSR, MSDP và dự phòng Gateway mặc định bằng HSRP.

• Công nghệ xếp chồng StackWise-80: Khả năng ghép nối nối vòng (closed-ring) tối đa 8 switch thành một thực thể logic duy nhất với băng thông bus đạt 80 Gbps.

• Mã hóa phần cứng MACsec-128: Mã hóa trực tiếp liên kết Layer 2 điểm-điểm với độ trễ chuyển tiếp tiệm cận zero, bảo vệ chống nghe lén và giả mạo gói tin.

• Giám sát mạng chuyên sâu: Hỗ trợ Flexible NetFlow (FNF) lưu vết đến 16.000 dòng chảy (flows) kết hợp đo lường từ xa Model-driven telemetry.

Thiết kế và chất liệu

• Khung gầm tối ưu không gian: Thiết kế chuẩn rack-mount 1RU với kích thước nhỏ gọn 1,73 x 17,5 x 11,3 inch (4,4 x 44,5 x 28,8 cm; chiều sâu chỉ 28,8 cm), dễ dàng lắp đặt vừa vặn trong các tủ rack treo tường có chiều sâu hẹp.

• Kết cấu cơ khí bền bỉ: Khối lượng thân máy đạt 10,38 pound (4,71 kg). Khung vỏ làm từ hợp kim thép mạ kẽm phủ sơn tĩnh điện chống ăn mòn hóa học và triệt tiêu can nhiễu điện từ (EMI).

• Bố cục giao diện: Mặt trước gồm 24 cổng RJ-45 Gigabit mạ hợp kim chống oxy hóa, cụm 4 cổng quang 10G SFP+ cố định, cổng console RJ-45 và USB-C. Mặt sau trang bị 2 khoang nguồn xoay chiều (PWR-C5-600WAC) tháo lắp nóng và 2 khe cắm cổng cáp xếp chồng StackWise-80.

Nguyên lý hoạt động

Cisco C9200L-24P-4X-A vận hành dựa trên cơ chế phân tách vi kiến trúc giữa hai mặt phẳng xử lý cốt lõi của Cisco IOS XE:

• Mặt phẳng điều khiển (Control Plane): Vận hành bởi CPU đa nhân kết hợp bộ nhớ 2 GB DRAM, chịu trách nhiệm xử lý các thuật toán định tuyến động (Full OSPF, IS-IS, EIGRP), phân giải địa chỉ ARP, duy trì phiên báo hiệu VXLAN/LISP và đo kiểm an ninh IP SLA.

• Mặt phẳng dữ liệu (Data Plane): Chuyển tiếp khung dữ liệu trực tiếp ở cấp độ phần cứng thông qua chip ASIC vi kiến trúc chuyên dụng và bộ đệm phân tán 6 MB, đảm bảo tốc độ chuyển mạch 128 Gbps và thông lượng 95,23 Mpps liên tục, loại bỏ hiện tượng nghẽn hàng đợi đầu dòng (head-of-line blocking).

• Mạch điều phối nguồn PoE thông minh: Tự động đàm phán mức điện áp tiêu thụ qua giao thức CDP/LLDP-MED, kích hoạt cơ chế Fast PoE (cấp nguồn tức thì sau khi cắm điện) và Perpetual PoE (duy trì cấp điện liên tục khi switch nạp lại hệ điều hành).

Lợi ích

• Tối ưu hóa tổng chi phí sở hữu (TCO): Loại bỏ hoàn toàn chi phí mua thêm card module mạng quang rời nhờ 4 cổng 10G SFP+ tích hợp sẵn trên thân máy.

• Loại bỏ hạ tầng dây nguồn phức tạp: Cung cấp đồng thời dữ liệu gigabit và nguồn điện 30W trên cùng 1 sợi cáp Cat5e/Cat6, tiết kiệm chi phí kéo đường điện 220V cho từng điểm lắp đặt camera/AP.

• Phân tách luồng dữ liệu bảo mật: Cô lập hoàn toàn dữ liệu tài chính, mạng camera an ninh và mạng khách trên cùng một switch vật lý thông qua VRF và VXLAN.

• Đảm bảo tính sẵn sàng cao (High Availability): Khả năng dự phòng nguồn kép tháo lắp nóng 1+1 giúp hệ thống vận hành liên tục 24/7, loại trừ nguy cơ sập toàn bộ hệ thống camera an ninh khi gặp sự cố điện lưới.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí kỹ thuật	Cisco Catalyst C9200L-24P-4X-A	Sản phẩm khác
Dung lượng chuyển mạch	128 Gbps	128 Gbps
Tốc độ chuyển tiếp gói tin	95,23 Mpps	95,0 Mpps
Cổng kết nối mạng lõi (Uplink)	4 x 10G SFP+ tích hợp sẵn	4 x 10G SFP+ tích hợp sẵn
Ngân sách cấp nguồn PoE tối đa	740W (Khi gắn 2 nguồn 600W)	370W (Nguồn hàn cố định)
Công nghệ xếp chồng	StackWise-80 chuyên dụng (80 Gbps)	Virtual Chassis qua Uplink (80 Gbps)
Định tuyến Layer 3 nâng cao	Full OSPF, IS-IS, EIGRP, MSDP, BSR	OSPFv2/v3, RIP (Cơ bản)
Phân đoạn mạng ảo hóa	VRF, VXLAN, LISP, Cisco SGT	VRF (Giới hạn)
Mã hóa phần cứng Layer 2	MACsec-128 tích hợp	Không hỗ trợ MACsec
Giám sát luồng mạng	Flexible NetFlow (16K flows)	sFlow (Dạng lấy mẫu)
Khả năng dự phòng nguồn	2 nguồn tháo lắp nóng (Hot-swappable)	Nguồn hàn cố định (Fixed PSU)
Độ tin cậy phần cứng (MTBF)	390.310 giờ	~380.000 giờ

Ưu điểm và nhược điểm

Ưu điểm

• Tích hợp sẵn 4 cổng quang 10G SFP+ tốc độ cao, tiết kiệm chi phí mua thêm module rời.

• Khả năng cấp nguồn PoE+ mở rộng lên tới 740W khi lắp nguồn phụ, cấp full tải 30W đồng thời cho cả 24 cổng.

• Sở hữu trọn bộ tính năng định tuyến quy mô lớn (Full OSPF, IS-IS) và phân đoạn mạng ảo hóa (VRF, VXLAN, LISP).

• Chiều sâu thân máy ngắn (chỉ 28,8 cm), lắp đặt dễ dàng trong các tủ rack hẹp.

• Hỗ trợ 2 nguồn xoay chiều tháo lắp nóng giúp duy trì SLA hoạt động 24/7.

Nhược điểm

• Dung lượng phần cứng khiêm tốn hơn dòng C9200 modular: DRAM 2 GB, bảng MAC 16.000 địa chỉ, hỗ trợ 1 mạng ảo (Virtual Network) và bus xếp chồng dừng ở 80 Gbps.

• Cổng Uplink thiết kế cố định, không thể thay thế hoặc nâng cấp dạng module rời.

Hướng dẫn sử dụng

Bước 1: Quản trị và phân bổ ngân sách công suất PoE+

1. Kiểm tra mức điện áp và công suất tiêu thụ thực tế trên các giao diện:

Plaintext



Switch# show power inline

2. Thiết lập độ ưu tiên cấp nguồn cho các cổng kết nối thiết bị trọng yếu:

Plaintext



Switch(config)# interface GigabitEthernet1/0/1
Switch(config-if)# power inline priority high
Switch(config-if)# power inline police action log

Bước 2: Ghép nối cụm chuyển mạch StackWise-80

1. Lắp bộ kit adapter xếp chồng và gắn cáp đồng StackWise-80 vào mặt sau hai thiết bị theo sơ đồ nối vòng.

2. Thiết lập quyền ưu tiên Master cho thiết bị chính:

Plaintext



Switch(config)# switch 1 priority 15
Switch(config)# switch 2 priority 14
Switch# show switch
Switch# show switch stack-bandwidth

Bước 3: Cấu hình phân đoạn mạng ảo hóa VRF

Khởi tạo bảng định tuyến ảo hóa độc lập để cô lập lưu lượng Camera giám sát:

Plaintext



Switch(config)# vrf definition CAMERA_VRF
Switch(config-vrf)# address-family ipv4
Switch(config-vrf-af)# exit-address-family
Switch(config)# interface Vlan20
Switch(config-if)# vrf forwarding CAMERA_VRF
Switch(config-if)# ip address 10.20.1.1 255.255.255.0
Switch(config-if)# no shutdown

Bước 4: Thiết lập định tuyến động liên vùng OSPF (Full Scale)

1. Kích hoạt tính năng định tuyến IP toàn cục:

Plaintext



Switch(config)# ip routing

2. Khởi tạo giao thức định tuyến OSPF:

Plaintext



Switch(config)# router ospf 1
Switch(config-router)# router-id 1.1.1.1
Switch(config-router)# network 10.20.1.0 0.0.0.255 area 0
Switch(config-router)# passive-interface default
Switch(config-router)# no passive-interface Vlan20

Bước 5: Cấu hình dự phòng Gateway bằng giao thức HSRP

Thiết lập địa chỉ IP ảo làm Default Gateway cho các thiết bị đầu cuối:

Plaintext



Switch(config)# interface Vlan20
Switch(config-if)# standby version 2
Switch(config-if)# standby 20 ip 10.20.1.254
Switch(config-if)# standby 20 priority 110
Switch(config-if)# standby 20 preempt

Bước 6: Cấu hình giám sát luồng Flexible NetFlow (FNF)

1. Tạo Flow Record thu thập thông tin luồng dữ liệu:

Plaintext



Switch(config)# flow record FNF_MONITOR_RECORD
Switch(config-flow-record)# match ipv4 source address
Switch(config-flow-record)# match ipv4 destination address
Switch(config-flow-record)# collect counter packets
Switch(config-flow-record)# collect counter bytes

2. Gán bộ giám sát lên cổng truy cập:

Plaintext



Switch(config)# interface GigabitEthernet1/0/2
Switch(config-if)# ip flow monitor FNF_MONITOR_RECORD input

Lưu ý khi sử dụng

• Không cắm nhầm mã bộ nguồn: Thiết bị sử dụng bộ nguồn mã PWR-C5-600WAC; tuyệt đối không cắm lẫn lộn nguồn mã PWR-C6 của dòng C9200 Modular.

• Tránh quá tải ngân sách PoE khi chỉ dùng 1 nguồn: Khi chạy 1 nguồn (370W), cắm đồng thời 24 camera PTZ ăn tải tối đa sẽ khiến switch tự động ngắt điện các cổng ưu tiên thấp. Cần lắp thêm nguồn thứ hai để đạt 740W.

• Không cắm rút nóng cáp StackWise-80 khi chưa giải phóng logic: Việc rút cáp xếp chồng đột ngột có thể gây xung đột trạng thái phân tách cụm (split-brain).

• Tránh che chắn khe hút gió làm mát hai bên thân máy: Thiết bị có chiều sâu ngắn khiến mật độ linh kiện dày đặc; việc che khe gió có thể làm nhiệt độ bo mạch tăng vọt và suy giảm tuổi thọ thiết bị.

Chia sẻ cảm nhận cá nhân

• Chị Chi, Hà Nội chia sẻ rằng: "Thực tế triển khai Cisco C9200L-24P-4X-A tại các văn phòng chi nhánh ngân hàng mang lại sự hài lòng lớn về độ gọn gàng và ổn định. Chiều sâu thân máy chỉ 28,8 cm giúp thiết bị nằm gọn trong tủ rack treo tường nhỏ mà dây cáp nguồn và dây quang 10G không bị cấn hay gập gãy. Việc tích hợp sẵn 4 cổng 10G SFP+ giúp việc đấu nối đường truyền quang về trung tâm dữ liệu diễn ra ngay lập tức mà không cần chờ đợi đặt hàng card module."

Đánh giá chung về sản phẩm

Cisco Catalyst C9200L-24P-4X-A nằm trong phân khúc switch truy cập doanh nghiệp tầm trung. Thiết bị dung hòa hoàn hảo giữa năng lực định tuyến, phân đoạn mạng Layer 3 cấp trung tâm dữ liệu với một thiết kế phần cứng cố định thực dụng và tối ưu chi phí.

Lời khuyên lựa chọn sản phẩm phù hợp

• Cần sẵn kết nối Uplink 10G tốc độ cao: Bo mạch tích hợp sẵn 4 cổng quang 10G SFP+, giúp kết nối thẳng lên mạng Core mà không tốn thêm chi phí và thời gian đặt mua card module rời.

• Hạ tầng cấp nguồn PoE+ công suất lớn: Cần cấp điện và dữ liệu đồng thời cho Camera AI giám sát, thiết bị kiểm soát ra vào, màn hình chuông cửa hoặc Wi-Fi 6/6E AP; có khả năng mở rộng lên tới 740W PoE khi gắn thêm nguồn phụ.

• Yêu cầu phân đoạn mạng và bảo mật Layer 3 cấp cao: Cần cô lập triệt để lưu lượng dữ liệu giữa mạng camera, kế toán và mạng khách thông qua VRF, VXLAN, LISP hoặc chính sách Cisco TrustSec (SGT).

• Chạy định tuyến động diện rộng: Hệ thống đòi hỏi các giao thức định tuyến không giới hạn bảng tuyến như Full OSPF, IS-IS, EIGRP và cơ chế dự phòng cổng mặc định HSRP.

• Tủ rack có không gian hẹp: Chiều sâu thân máy chỉ 28,8 cm (11,3 inch), phù hợp tối ưu cho các tủ rack treo tường nông tại văn phòng chi nhánh, phòng giao dịch hoặc trạm kỹ thuật.

Nhìn chung, Cisco C9200L-24P-4X-A là bước đi thực dụng và chiến lược cho hạ tầng mạng doanh nghiệp hiện đại. Sở hữu 4 cổng 10G Uplink tích hợp sẵn, quỹ nguồn PoE+ mở rộng lên đến 740W cùng trọn bộ tính năng ảo hóa Network Advantage mạnh mẽ, thiết bị mang lại sự cân bằng hoàn hảo giữa hiệu năng, tính bảo mật và chi phí vận hành dài hạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
