Thiết bị chống sét và bảo vệ tín hiệu HDTEC JS-L6202FEP-SPD

Trong các hệ thống mạng và an ninh hiện đại, việc bảo vệ các thiết bị ngoại vi là một nhiệm vụ phức tạp, đòi hỏi một giải pháp toàn diện. Thiết bị chống sét và bảo vệ tín hiệu HDTEC JS-L6202FEP-SPD là một thiết bị kỹ thuật chuyên dụng, được thiết kế để cung cấp một lớp bảo vệ kép, che chắn đồng thời cho cả đường truyền tín hiệu mạng và đường cấp nguồn của các thiết bị như camera IP.

Thị trường thiết bị mạng và camera IP tại Việt Nam rất đa dạng. Bên cạnh các thiết bị sử dụng công nghệ cấp nguồn qua mạng (PoE), vẫn còn một số lượng lớn các camera IP và thiết bị mạng khác (như bộ điều khiển truy cập, router wifi outdoor) sử dụng nguồn điện riêng qua adapter. Các thiết bị này, đặc biệt khi lắp đặt ngoài trời hoặc trong môi trường công nghiệp, phải đối mặt với nguy cơ bị sét lan truyền tấn công từ cả hai đường dây: cáp mạng và cáp nguồn. Điều này tạo ra một nhu cầu rõ ràng về một giải pháp bảo vệ tích hợp, và HDTEC JS-L6202FEP-SPD ra đời để đáp ứng nhu cầu đó.

Lịch sử của các thiết bị chống sét (SPD) đã đi từ việc bảo vệ các đường dây đơn lẻ (chỉ nguồn hoặc chỉ tín hiệu) đến việc tạo ra các giải pháp tích hợp phức tạp hơn. Các kỹ sư nhận ra rằng, việc bảo vệ riêng lẻ từng đường dây cho một thiết bị có thể không hiệu quả bằng việc bảo vệ đồng bộ tại một điểm duy nhất. Sự phát triển của các thiết bị lai (Hybrid) như JS-L6202FEP-SPD là một bước tiến hóa tự nhiên, phản ánh nhu cầu về một giải pháp bảo vệ toàn diện, gọn gàng và hiệu quả hơn về mặt kỹ thuật cho các thiết bị đầu cuối hiện đại.

Tính năng nổi bật

• Bảo Vệ Kép 2 Trong 1: Tích hợp mạch bảo vệ cho cả tín hiệu mạng LAN 100Mbps (cổng RJ45) và đường dây cấp nguồn trong cùng một thiết bị.

• Khả Năng Chịu Dòng Sét 10KA: Chỉ số Imax (dòng xả tối đa) lên đến 10,000 Ampe, cung cấp mức độ bảo vệ mạnh mẽ, đáng tin cậy.

• Bảo Vệ Nguồn Linh Hoạt: Tương thích với dải điện áp nguồn cực kỳ rộng, từ các nguồn DC điện áp thấp (12V) đến nguồn AC dân dụng (220V).

• Tối Ưu Cho Mạng Fast Ethernet: Thiết kế mạch bảo vệ tín hiệu được tối ưu cho các đường truyền mạng tốc độ 10/100Mbps.

• Thiết Kế Công Nghiệp Bền Bỉ: Vỏ hợp kim nhôm chắc chắn, dải nhiệt độ hoạt động rộng (–25°C ~ +70°C), phù hợp với các môi trường lắp đặt khắc nghiệt.

Thiết kế và chất liệu

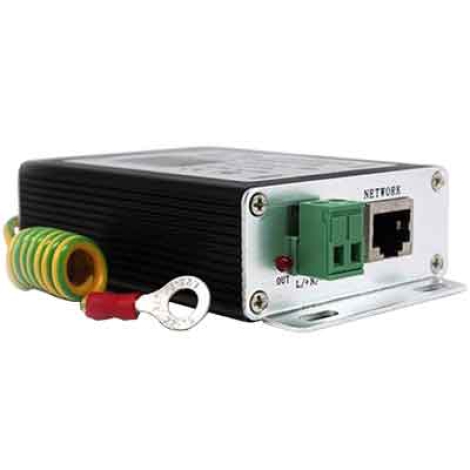

HDTEC JS-L6202FEP-SPD có thiết kế dạng hộp chữ nhật nhỏ gọn, được chế tạo từ hợp kim nhôm. Chất liệu này không chỉ mang lại độ bền cơ học cao mà còn có tác dụng như một lồng Faraday, giúp chống nhiễu điện từ và tản nhiệt hiệu quả. Thiết bị có các cổng kết nối được bố trí rõ ràng: hai cổng RJ45 (IN/OUT) cho đường mạng, các cọc đấu nối dạng ốc vít (screw terminal) cho đường nguồn (IN/OUT), và một cọc tiếp địa (PE) trung tâm.

Nguyên lý hoạt động

Thiết bị chứa hai mạch bảo vệ độc lập nhưng hoạt động đồng bộ và chia sẻ một điểm tiếp địa chung.

1. Mạch bảo vệ Mạng: Khi có xung quá áp trên cáp mạng, một ma trận Diode triệt xung (TVS) tốc độ cao sẽ phản ứng trong nano giây, kẹp điện áp trên 8 chân tín hiệu ở mức an toàn và dẫn dòng xung xuống đường tiếp địa.

2. Mạch bảo vệ Nguồn: Khi có xung quá áp trên đường cấp nguồn, các phần tử chịu dòng lớn hơn như Varistor Oxit Kim Loại (MOV) và Ống phóng điện khí (GDT) sẽ hoạt động, chuyển hướng dòng năng lượng khổng lồ của xung sét xuống cùng một đường tiếp địa.

   Việc cả hai mạch cùng xả năng lượng xuống một điểm tiếp địa chung đảm bảo không có sự chênh lệch điện áp giữa các đường dây, mang lại hiệu quả bảo vệ cao nhất.

Lợi ích

• Bảo Vệ Toàn Diện Nhất: Đảm bảo thiết bị được bảo vệ khỏi mọi ngả tấn công có dây, mang lại sự an tâm tuyệt đối.

• Đơn Giản Hóa Việc Lắp Đặt: Chỉ cần lắp một thiết bị thay vì hai, giúp việc đi dây gọn gàng, nhanh chóng và tiết kiệm không gian.

• Tăng Cường Độ Tin Cậy: Việc sử dụng một điểm tiếp địa chung giúp tối ưu hóa hiệu quả chống sét, tăng độ tin cậy cho toàn hệ thống.

• Tối Ưu Hóa Chi Phí: Thường có chi phí thấp hơn so với việc mua hai thiết bị bảo vệ riêng lẻ có chất lượng tương đương.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu Chí	HDTEC JS-L6202FEP-SPD (Tích hợp)	Sử Dụng 2 SPD Rời Rạc (1 LAN + 1 Nguồn)
Mức Độ Bảo Vệ	Toàn diện, đồng bộ	Toàn diện, nhưng có thể không đồng bộ
Độ Phức Tạp Lắp Đặt	Đơn giản (1 thiết bị)	Phức tạp hơn (2 thiết bị)
Tối Ưu Tiếp Địa	Rất tốt (1 điểm tiếp địa chung)	Khó hơn, có nguy cơ chênh lệch áp đất
Không Gian Lắp Đặt	Gọn gàng	Tốn diện tích gấp đôi

Ưu điểm và nhược điểm

Ưu điểm

• Chức năng bảo vệ kép 2 trong 1 cực kỳ tiện lợi và an toàn.

• Thông số bảo vệ mạnh mẽ (Imax 10KA).

• Dải điện áp bảo vệ nguồn rất rộng, linh hoạt.

• Thiết kế công nghiệp, vỏ kim loại bền bỉ.

• Đơn giản hóa việc lắp đặt và tối ưu hóa hệ thống tiếp địa.

Nhược điểm

• Chỉ hỗ trợ tốc độ mạng 100Mbps, không dùng cho mạng Gigabit.

• Không dùng cho các thiết bị cấp nguồn qua mạng (PoE).

• Hiệu quả phụ thuộc hoàn toàn vào chất lượng của hệ thống tiếp địa.

Hướng dẫn sử dụng

Việc "sử dụng" thiết bị này chính là lắp đặt nó đúng kỹ thuật để cả hai tính năng bảo vệ được kích hoạt.

1. Lắp đặt bảo vệ đường Mạng:

   • Nối cáp mạng từ đường truyền chính (từ switch) vào cổng "RJ45 IN".

   • Dùng một đoạn cáp mạng ngắn nối từ cổng "RJ45 OUT" đến cổng LAN của thiết bị cần bảo vệ (camera, router...).

2. Lắp đặt bảo vệ đường Nguồn:

   • Nối dây nguồn từ adapter hoặc nguồn tổng đến hai cọc "POWER IN".

   • Dùng một đoạn dây nguồn ngắn nối từ hai cọc "POWER OUT" đến cổng cấp nguồn của thiết bị cần bảo vệ.

3. Kết nối Tiếp địa (Bắt buộc):

   • Dùng một sợi dây đồng to và ngắn.

   • Kết nối một đầu dây vào cọc tiếp địa (PE) của thiết bị, đầu còn lại kết nối chắc chắn vào hệ thống tiếp địa đạt chuẩn.

Lưu ý khi sử dụng

• TUYỆT ĐỐI KHÔNG sử dụng thiết bị mà không kết nối dây tiếp địa.

• Lắp đặt thiết bị càng gần thiết bị cần bảo vệ càng tốt.

• Không sử dụng cho các đường truyền mạng yêu cầu tốc độ Gigabit (1000Mbps).

• Đây là thiết bị cho các hệ thống dùng nguồn riêng, không thay thế cho thiết bị chống sét PoE.

Chia sẻ cảm nhận cá nhân

• Anh Việt, Hải Phòng chia sẻ rằng: "Từ góc nhìn của một nhà tích hợp hệ thống, HDTEC JS-L6202FEP-SPD là một giải pháp cực kỳ thông minh. Nó giải quyết triệt để một vấn đề rất phổ biến: bảo vệ các camera IP ngoài trời không dùng PoE. Thay vì phải loay hoay lắp đặt và tìm điểm tiếp địa cho hai thiết bị riêng lẻ, giờ đây mọi thứ được gói gọn trong một thiết bị duy nhất. Điều này không chỉ giúp tiết kiệm thời gian thi công mà còn mang lại một hệ thống bảo vệ chuyên nghiệp và đáng tin cậy hơn."

Đánh giá chung về sản phẩm

HDTEC JS-L6202FEP-SPD là một thiết bị chống sét lai, hiệu suất cao, được thiết kế chuyên dụng và hiệu quả. Nó cung cấp một giải pháp bảo vệ toàn diện, đơn giản và kinh tế cho các thiết bị mạng sử dụng nguồn điện riêng, là một thành phần không thể thiếu để xây dựng một hệ thống mạng ngoại vi bền vững.

Lời khuyên về cách lựa chọn sản phẩm

• Bắt buộc phải có cho: Bất kỳ camera IP hoặc thiết bị mạng nào được lắp đặt ngoài trời, trong nhà xưởng, hoặc có đường dây dài và sử dụng nguồn cấp riêng.

• Nên cân nhắc lựa chọn khác nếu: Thiết bị của bạn sử dụng nguồn qua mạng PoE (bạn sẽ cần một bộ chống sét PoE) hoặc yêu cầu kết nối mạng tốc độ Gigabit.

Để bảo vệ một thiết bị khỏi các rủi ro về điện, một giải pháp toàn diện là chìa khóa. HDTEC JS-L6202FEP-SPD mang đến chính xác điều đó - một lớp bảo vệ đồng bộ và mạnh mẽ cho cả hai con đường mà xung điện có thể tấn công. Đây là một sự đầu tư nhỏ nhưng mang lại giá trị bảo vệ và sự an tâm to lớn, đảm bảo các thiết bị mạng quan trọng của bạn luôn được an toàn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
