Trong các hệ thống điều khiển công nghiệp, tự động hóa tòa nhà và an ninh chuyên nghiệp, sự ổn định và toàn vẹn của đường truyền dữ liệu là yếu tố sống còn. Thiết bị chống sét và bảo vệ tín hiệu HDTEC JS3-D485A là một giải pháp kỹ thuật chuyên dụng, được thiết kế để hoạt động như một người lính gác tin cậy, bảo vệ các giao thức truyền thông RS485 khỏi sự phá hoại của các xung điện áp đột biến và sét lan truyền.
Giao thức RS485 là "ngôn ngữ" giao tiếp phổ biến cho hàng ngàn thiết bị trong các lĩnh vực công nghiệp, an ninh và tự động hóa tại Việt Nam. Từ việc điều khiển camera PTZ, kết nối các đầu đọc trong hệ thống kiểm soát ra vào, cho đến việc liên kết các cảm biến trong một nhà máy thông minh, RS485 luôn là lựa chọn hàng đầu nhờ sự bền bỉ và khả năng truyền xa. Chính sự phổ biến này đã tạo ra một thị trường lớn cho các thiết bị bảo vệ chuyên dụng như HDTEC JS3-D485A, nhằm đảm bảo các hệ thống quan trọng này không bị gián đoạn bởi các yếu tố môi trường.
Chuẩn giao tiếp RS485 được phát triển để trở thành một phương thức truyền thông nối tiếp mạnh mẽ, có khả năng chống nhiễu tốt trên khoảng cách xa. Tuy nhiên, khi các đường dây RS485 được triển khai dài hàng trăm mét trong các nhà xưởng hoặc ngoài trời, chúng vô tình trở thành những "anten" thu sóng sét lan truyền. Ban đầu, việc bảo vệ thường bị bỏ qua hoặc sử dụng các giải pháp không chuyên, gây ra lỗi dữ liệu hoặc hỏng hóc thiết bị. Lịch sử phát triển của các sản phẩm như JS3-D485A gắn liền với nhu cầu ngày càng tăng về một thiết bị bảo vệ được thiết kế đặc thù cho tín hiệu vi sai của RS485, vừa có khả năng chống sét mạnh mẽ, vừa không làm ảnh hưởng đến tính toàn vẹn của dữ liệu.
Tính năng nổi bật
-
Bảo vệ chuyên dụng cho RS485: Mạch điện được thiết kế tối ưu để bảo vệ cặp tín hiệu vi sai (A và B) của chuẩn RS485.
-
Khả năng chịu dòng sét 10KA: Chỉ số Imax (dòng xả tối đa) lên đến 10,000 Ampe, cung cấp mức độ bảo vệ mạnh mẽ cho các môi trường công nghiệp khắc nghiệt.
-
Thời gian đáp ứng cực nhanh: Phản ứng và triệt tiêu xung quá áp trong thời gian dưới 1 nano giây, đảm bảo an toàn cho các chip thu phát (transceiver) RS485 nhạy cảm.
-
Suy hao tín hiệu thấp: Thiết kế với điện dung ký sinh thấp, đảm bảo không làm méo dạng hoặc suy giảm tín hiệu dữ liệu, ngay cả ở tốc độ truyền cao.
-
Thiết kế công nghiệp: Vỏ kim loại chắc chắn, dải nhiệt độ hoạt động rộng (-25~+70 ℃), phù hợp để lắp đặt trong các tủ điện, tủ điều khiển.
Thiết kế và chất liệu

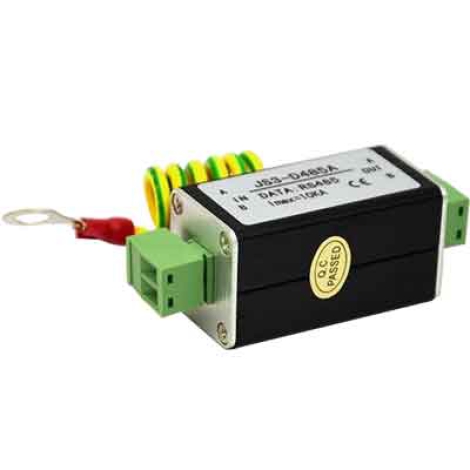

HDTEC JS3-D485A có thiết kế dạng hộp chữ nhật nhỏ gọn, chắc chắn. Vỏ thiết bị được làm từ hợp kim nhôm, giúp chống va đập, tản nhiệt và đặc biệt là chống nhiễu điện từ (EMI) hiệu quả. Thiết bị sử dụng các cổng kết nối dạng ốc vít (screw terminal) cho các đường dây tín hiệu A, B và dây tiếp địa (PE), đảm bảo kết nối chắc chắn, ổn định, phù hợp với tiêu chuẩn đấu nối trong các hệ thống công nghiệp.
Nguyên lý hoạt động
Thiết bị hoạt động dựa trên một mạch bảo vệ vi sai cân bằng. Bên trong là các linh kiện bán dẫn tốc độ cao như Diode triệt xung áp (TVS Diode), được mắc giữa hai dây tín hiệu (A-B) và giữa mỗi dây tín hiệu với đường tiếp địa (A-PE, B-PE).
-
Khi có xung quá áp: Các diode này sẽ ngay lập tức chuyển từ trạng thái có trở kháng cao sang trở kháng thấp.
-
Triệt tiêu xung: Chúng sẽ "kẹp" điện áp trên hai dây A và B ở một ngưỡng an toàn, đồng thời dẫn dòng năng lượng của xung sét xuống đường tiếp địa.
-
Bảo toàn tín hiệu: Do được thiết kế cân bằng và có điện dung thấp, mạch bảo vệ này không làm ảnh hưởng đến sự chênh lệch điện áp giữa hai dây A và B – yếu tố cốt lõi của tín hiệu RS485, do đó dữ liệu không bị lỗi.
Lợi ích
-
Đảm bảo tính toàn vẹn dữ liệu: Ngăn chặn các lỗi truyền thông, các lệnh điều khiển sai hoặc tình trạng treo hệ thống do nhiễu điện và quá áp.
-
Bảo vệ phần cứng: Giúp các cổng giao tiếp RS485 trên các thiết bị đắt tiền như PLC, bộ điều khiển, đầu ghi hình không bị cháy hỏng.
-
Tăng độ tin cậy của hệ thống: Giảm thiểu tối đa thời gian chết (downtime) và chi phí cho việc khắc phục sự cố, bảo trì.
-
Mang lại sự an tâm: Giúp các kỹ sư và người vận hành yên tâm về sự ổn định của hệ thống điều khiển, đặc biệt là các hệ thống không được giám sát liên tục.
Bảng so sánh tính năng với các sản phẩm cùng phân khúc
| Tính Năng | HDTEC JS3-D485A | Sản phẩm khác |
| Mức Độ Bảo Vệ | Chuyên dụng, cân bằng | Chuyên dụng, cân bằng, thường có nhiều tầng hơn |
| Imax | 10KA | 5KA |
| Điện Dung Ký Sinh | Thấp, tối ưu cho data | Rất thấp |
| Chứng Nhận Công Nghiệp | Có | Không |
Ưu điểm và nhược điểm
Ưu điểm
-
Cung cấp khả năng bảo vệ chuyên dụng và hiệu quả cho tín hiệu RS485.
-
Thông số kỹ thuật tốt (Imax 10KA, thời gian đáp ứng nhanh).
-
Thiết kế tối ưu cho việc bảo toàn tín hiệu dữ liệu tốc độ cao.
-
Vỏ kim loại công nghiệp, bền bỉ, nhỏ gọn.
Nhược điểm
-
Là thiết bị chuyên dụng, không thể dùng để bảo vệ các loại tín hiệu khác (như video hay mạng LAN).
-
Hiệu quả phụ thuộc hoàn toàn vào chất lượng của hệ thống tiếp địa.
Hướng dẫn sử dụng
Lưu ý quan trọng: Để bảo vệ một đường bus RS485, bạn cần lắp đặt 2 thiết bị, một ở mỗi đầu của đường dây.
-
Chuẩn bị: Ngắt nguồn của các thiết bị ở hai đầu đường truyền RS485.
-
Đấu nối phía đường dây (IN): Nối cặp dây A và B từ đường truyền vào hai cọc "IN" (A, B) trên thiết bị chống sét.
-
Đấu nối phía thiết bị (OUT): Dùng một đoạn dây xoắn đôi ngắn, nối từ hai cọc "OUT" (A, B) trên thiết bị chống sét đến các cổng A, B của thiết bị cần bảo vệ (ví dụ: PLC, camera PTZ...).
-
Đấu dây tiếp địa (PE - BẮT BUỘC): Dùng một sợi dây đồng to và ngắn. Kết nối một đầu vào cọc "PE" trên thiết bị, đầu còn lại kết nối chắc chắn vào hệ thống tiếp địa.
-
Lặp lại: Thực hiện các bước tương tự cho thiết bị chống sét ở đầu còn lại của đường truyền.
Lưu ý khi sử dụng
-
TUYỆT ĐỐI KHÔNG sử dụng thiết bị mà không kết nối dây tiếp địa (PE).
-
Chỉ lắp đặt một thiết bị ở một đầu sẽ không bảo vệ được toàn bộ đường truyền. Luôn lắp đặt theo cặp.
-
Đảm bảo đấu đúng cực A và B của dây tín hiệu.
-
Không sử dụng thiết bị này để chống sét cho đường dây điện nguồn.
Chia sẻ cảm nhận cá nhân
- Chị Thương, Hà Nội chia sẻ rằng: "Từ góc nhìn của một kỹ sư tự động hóa, HDTEC JS3-D485A là một thành phần bảo vệ không thể thiếu. Trong một hệ thống điều khiển công nghiệp, một gói tin dữ liệu bị lỗi do nhiễu có thể gây ra hậu quả còn lớn hơn cả việc hỏng hóc phần cứng. Thiết bị này không chỉ bảo vệ cổng giao tiếp, mà quan trọng hơn, nó bảo vệ sự chính xác của chuỗi lệnh điều khiển. Sự nhỏ gọn và đáng tin cậy của nó mang lại sự an tâm lớn khi triển khai các hệ thống quan trọng."
Đánh giá chung về sản phẩm
HDTEC JS3-D485A là một thiết bị chống sét tín hiệu RS485 chuyên dụng, hiệu suất cao. Nó là giải pháp lý tưởng để tăng cường độ tin cậy và sự bền bỉ cho các hệ thống truyền thông công nghiệp, kiểm soát an ninh và điều khiển camera, đặc biệt là các hệ thống có đường dây dài hoặc được lắp đặt trong môi trường khắc nghiệt.
Lời khuyên về cách lựa chọn sản phẩm
-
Bắt buộc phải có cho: Bất kỳ đường truyền RS485 nào có chiều dài trên 50 mét, hoặc đi qua các khu vực khác nhau của một tòa nhà, hoặc được lắp đặt ngoài trời.
-
Rất nên có cho: Các hệ thống điều khiển quan trọng như hệ thống kiểm soát ra vào, hệ thống điều khiển PLC trong nhà máy, hệ thống điều khiển camera PTZ.
Trong thế giới kết nối công nghiệp, độ tin cậy không phải là một tùy chọn, mà là một yêu cầu bắt buộc. Thiết bị chống sét và bảo vệ tín hiệu HDTEC JS3-D485A chính là sự đầu tư cần thiết để đảm bảo độ tin cậy đó. Bằng cách bảo vệ đường truyền RS485, bạn đang bảo vệ sự ổn định và tính toàn vẹn của toàn bộ hệ thống điều khiển của mình. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Kiến An, Hải Phòng
