Thiết bị chống sét và bảo vệ tín hiệu HDTEC JT-L6201FE-SPD

Trong một thế giới kết nối, sự ổn định của hạ tầng mạng LAN là nền tảng cho mọi hoạt động, từ giám sát an ninh đến truyền tải dữ liệu doanh nghiệp. Thiết bị chống sét và bảo vệ tín hiệu HDTEC JT-L6201FE-SPD là một giải pháp kỹ thuật chuyên dụng, được thiết kế để bảo vệ lớp vật lý của mạng, che chắn cho các thiết bị mạng khỏi các xung điện áp đột biến và sét lan truyền qua đường cáp Ethernet.

Thị trường thiết bị mạng tại Việt Nam cực kỳ rộng lớn, với hàng triệu camera IP, máy tính, switch mạng đang hoạt động. Phần lớn các camera IP và máy tính văn phòng thông thường vẫn đang sử dụng kết nối mạng 10/100Mbps (Fast Ethernet). Các thiết bị này, đặc biệt là khi được lắp đặt ngoài trời hoặc có đường dây dài, rất dễ bị hư hỏng do sét lan truyền. Điều này tạo ra một nhu cầu lớn về một giải pháp chống sét hiệu quả, đáng tin cậy và có chi phí hợp lý. HDTEC JT-L6201FE-SPD được định vị để đáp ứng chính xác phân khúc thị trường này.

Khi công nghệ mạng Ethernet ra đời, các đường cáp thường chỉ nằm trong môi trường văn phòng được kiểm soát. Tuy nhiên, khi mạng LAN mở rộng ra ngoài trời, kết nối giữa các tòa nhà hoặc đến các thiết bị lắp đặt ở vị trí hở, các kỹ sư đã nhận thấy sự脆弱 (tính dễ bị tổn thương) của các cổng mạng trước các hiện tượng quá áp. Điều này đã thúc đẩy sự phát triển của các thiết bị bảo vệ lớp vật lý (Physical Layer Protection). Các sản phẩm như JT-L6201FE-SPD là kết quả của quá trình này, tiến hóa từ các mạch bảo vệ đơn giản thành các thiết bị chuyên dụng, có khả năng triệt tiêu các dòng sét lớn mà không làm ảnh hưởng đến tín hiệu dữ liệu tần số cao.

Tính năng nổi bật

• Bảo vệ mạng Fast Ethernet: Được thiết kế tối ưu cho các đường truyền mạng tốc độ 10/100Mbps qua cổng RJ45.

• Khả năng chịu dòng sét 10KA: Chỉ số Imax (dòng xả tối đa) lên đến 10,000 Ampe, cung cấp mức độ bảo vệ mạnh mẽ.

• Bảo vệ toàn diện 8 chân: Mạch điện bảo vệ cả 8 chân của cổng RJ45, đảm bảo an toàn cho cả 4 cặp dây xoắn trong cáp mạng.

• Thời gian đáp ứng siêu nhanh: Phản ứng và triệt tiêu xung nhiễu trong khoảng thời gian dưới 1 nano giây (<1ns), can thiệp trước khi xung điện có thể gây hại.

• Suy hao tín hiệu thấp: Thiết kế mạch chất lượng cao đảm bảo không làm giảm tốc độ hoặc gây mất gói tin (packet loss) trên đường truyền.

• Thiết kế công nghiệp: Vỏ kim loại bền bỉ, dải nhiệt độ hoạt động rộng từ –25°C đến +70°C.

Thiết kế và chất liệu

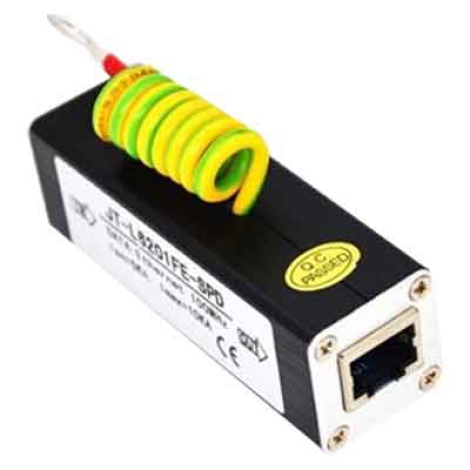

HDTEC JT-L6201FE-SPD có thiết kế dạng hộp chữ nhật nhỏ gọn, chắc chắn. Toàn bộ vỏ được làm từ hợp kim nhôm, có vai trò quan trọng trong việc chống va đập, tản nhiệt và tạo thành một lồng Faraday che chắn nhiễu điện từ (EMI) hiệu quả. Thiết bị có hai cổng RJ45 chuẩn cái (Female) được đánh dấu IN và OUT, cùng một dây hoặc cọc tiếp địa để kết nối với hệ thống nối đất.

Nguyên lý hoạt động

Khi một xung điện áp cao lan truyền trên cáp mạng, nó sẽ đi vào cổng "IN" của thiết bị. Mạch bảo vệ đa tầng bên trong, sử dụng một ma trận các Diode triệt xung áp (TVS Diode) tốc độ cao, sẽ được kích hoạt. Các diode này ngay lập tức chuyển từ trạng thái có trở kháng cao sang trở kháng thấp, tạo ra một đường dẫn an toàn để chuyển hướng dòng năng lượng của xung sét xuống đường tiếp địa. Quá trình này "kẹp" điện áp ở các chân tín hiệu ở một ngưỡng an toàn, không cho điện áp cao đi qua cổng "OUT" để đến thiết bị cần bảo vệ. Thiết kế đối xứng đảm bảo bảo vệ được cả nhiễu vi sai và nhiễu đồng hướng trên cả 4 cặp dây.

Lợi ích

• Bảo vệ phần cứng đắt tiền: Ngăn ngừa hư hỏng cho các cổng mạng của switch, router, card mạng của PC và bo mạch chính của camera IP.

• Tăng độ tin cậy và thời gian hoạt động (Uptime): Giảm thiểu các sự cố mất mạng, treo thiết bị do nhiễu điện hoặc quá áp gây ra.

• Giải pháp kinh tế: Là một giải pháp bảo vệ hiệu quả với chi phí đầu tư thấp hơn nhiều so với thiệt hại do hư hỏng thiết bị.

• Mang lại sự an tâm: Giúp người quản trị mạng yên tâm về sự an toàn của hạ tầng vật lý, đặc biệt là trong mùa mưa bão.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Loại thiết bị	HDTEC JT-L6201FE-SPD (100M)	Sản phẩm khác
Tốc Độ Hỗ Trợ	10/100Mbps (Fast Ethernet)	100Mbps (với rủi ro)
Hỗ Trợ PoE	Không (Chỉ tín hiệu Data)	Không áp dụng
Ứng Dụng Tối Ưu	Camera IP (2-4MP), PC văn phòng, các kết nối không yêu cầu tốc độ cao.	Không khuyến nghị cho bất kỳ thiết bị quan trọng nào.

Ưu điểm và nhược điểm

Ưu điểm

• Cung cấp khả năng bảo vệ mạnh mẽ (Imax 10KA) cho mạng 100Mbps.

• Giá thành rất hợp lý và cạnh tranh.

• Thiết kế vỏ kim loại bền bỉ, công nghiệp.

• Lắp đặt đơn giản, không cần cấp nguồn.

Nhược điểm

• Không hỗ trợ tốc độ Gigabit (1000Mbps).

• Không hỗ trợ truyền tải nguồn qua mạng (PoE - Power over Ethernet).

• Hiệu quả phụ thuộc hoàn toàn vào chất lượng của hệ thống tiếp địa.

Hướng dẫn sử dụng

Lưu ý: Đối với các đường cáp dài hoặc ngoài trời, nên lắp 1 thiết bị ở mỗi đầu.

1. Chuẩn bị: Xác định vị trí lắp đặt gần thiết bị cần bảo vệ (camera, switch, PC).

2. Kết nối cáp đầu vào: Cắm cáp mạng đến từ đường truyền (ví dụ: từ switch tổng) vào cổng RJ45 có nhãn "IN" hoặc "LINE".

3. Kết nối cáp đầu ra: Sử dụng một đoạn cáp mạng ngắn (patch cord) chất lượng tốt, cắm một đầu vào cổng RJ45 có nhãn "OUT" hoặc "DEVICE", đầu còn lại cắm vào cổng mạng của thiết bị cần bảo vệ.

4. Kết nối Tiếp địa (BẮT BUỘC): Dùng một sợi dây đồng to và ngắn. Kết nối một đầu vào cọc tiếp địa của thiết bị, đầu còn lại kết nối chắc chắn vào hệ thống tiếp địa đạt chuẩn (vỏ case máy tính, thanh tiếp địa của tủ rack...).

Lưu ý khi sử dụng

• TUYỆT ĐỐI KHÔNG sử dụng thiết bị mà không kết nối dây tiếp địa.

• Không sử dụng thiết bị này cho các đường truyền mạng yêu cầu tốc độ Gigabit (1000Mbps) vì sẽ làm giảm tốc độ.

• Không sử dụng cho các thiết bị cần nguồn PoE (như camera IP PoE, điện thoại IP) vì nó sẽ chặn đường cấp nguồn.

• Luôn lắp đặt thiết bị ở vị trí khô ráo, tránh tiếp xúc trực tiếp với nước.

Chia sẻ cảm nhận cá nhân

• Anh Tuấn, Đồng Nai chia sẻ rằng: "Từ góc nhìn của một kỹ thuật viên mạng, HDTEC JT-L6201FE-SPD là một giải pháp rất thực tế. Rất nhiều hệ thống, đặc biệt là camera an ninh, không hề cần đến tốc độ Gigabit. Việc có một sản phẩm chuyên dụng, giá thành phải chăng để bảo vệ các kết nối 100Mbps này là một điều tuyệt vời. Nó giúp chúng tôi cung cấp một lớp bảo vệ cần thiết cho khách hàng mà không làm tăng chi phí dự án một cách không cần thiết."

Đánh giá chung về sản phẩm

HDTEC JT-L6201FE-SPD là một thiết bị chống sét mạng LAN chuyên dụng, hiệu quả và có chi phí tối ưu cho các hệ thống Fast Ethernet. Nó thực hiện xuất sắc nhiệm vụ bảo vệ lớp vật lý, là một thành phần không thể thiếu để xây dựng một hạ tầng mạng LAN bền vững và đáng tin cậy.

Lời khuyên về cách lựa chọn sản phẩm

• Nên chọn sản phẩm này cho: Các camera IP có cổng mạng 10/100, các máy tính văn phòng, các thiết bị mạng không yêu cầu tốc độ trên 100Mbps và không sử dụng nguồn PoE.

• Nên chọn model cao cấp hơn (hỗ trợ Gigabit và PoE) cho: Các điểm truy cập Wi-Fi (Access Point), các máy tính hiệu năng cao, các đường kết nối uplink giữa các switch, và các camera IP có yêu cầu băng thông lớn hoặc sử dụng nguồn PoE.

Bảo vệ hạ tầng mạng không chỉ là việc cài đặt các phần mềm diệt virus hay tường lửa. Việc bảo vệ lớp vật lý khỏi các rủi ro về điện là một bước đi cơ bản nhưng tối quan trọng. HDTEC JT-L6201FE-SPD mang đến một giải pháp đơn giản, kinh tế và hiệu quả để thực hiện nhiệm vụ đó, đảm bảo sự ổn định và an toàn cho các kết nối mạng Fast Ethernet của bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Kiến An, Hải Phòng
