xPON SFU BDCOM GP1702-24GPM

Trong cấu trúc hạ tầng FTTB (Fiber-to-the-Building) và các mô hình mạng LAN quang thụ động (POL), nhu cầu phân phối luồng dữ liệu mật độ cao tại các tòa nhà đa căn hộ, tổ hợp văn phòng hay nhà xưởng công nghiệp đang bùng nổ mạnh mẽ. Thị trường truyền thông hiện tại đòi hỏi các thiết bị đầu cuối MDU (Multi-Dwelling Unit) thế hệ mới phải sở hữu khả năng gom tụ dữ liệu cực tốt kết hợp cấp nguồn viễn thông trực tiếp. xPON SFU BDCOM GP1702-24GPM xuất hiện như một giải pháp phần cứng đột phá, định hình lại phân khúc thiết bị quang biên bằng việc tích hợp năng lực cấp nguồn PoE+ mật độ cao trên một khung gầm duy nhất, giúp tối ưu hóa sơ đồ Topo mạng và triệt tiêu các nút thắt chuyển mạch trung gian.

BDCOM (Shanghai Baud Data Communication) từ lâu đã là cái tên bảo chứng cho các giải pháp chuyển mạch và viễn thông chuyên nghiệp. Nhận thấy sự rườm rà của kiến trúc phân phối cũ — khi phải kết nối một ONU quang độc lập với một Switch PoE cồng kềnh — đội ngũ kỹ sư của BDCOM đã nghiên cứu hệ thống chuyển đổi hợp nhất. Dòng sản phẩm GP1702 được phát triển nhằm tích hợp sâu chip xử lý xPON lưỡng cực và ma trận chuyển mạch Layer 2+ hiệu suất cao. Phiên bản GP1702-24GPM chính là đỉnh cao của sự tiến hóa này, mang hệ điều hành nhúng tối ưu hóa bộ nhớ đệm TCAM, giúp xử lý các thuật toán phân luồng đa dịch vụ mượt mà hơn bất kỳ thế hệ tiền nhiệm nào.

Tính năng nổi bật

• Ma trận cổng PoE+ mật độ cao: Tích hợp 24 cổng Gigabit PoE+ chuẩn IEEE 802.3af/at, cung cấp kết nối mạng tốc độ dây thực tế cho toàn bộ hệ thống ngoại vi.

• Quỹ nguồn PoE mạnh mẽ: Tổng công suất cấp nguồn PoE đạt 370W, đảm bảo vận hành ổn định cho hệ thống hàng chục camera PTZ, thiết bị kiểm soát ra vào hoặc các bộ phát Wi-Fi 6 công suất lớn.

• Kiến trúc tự thích ứng xPON: Tự động tương thích hoàn toàn với cả hai hạ tầng mạng GPON và EPON của các nhà đài mà không cần can thiệp thủ công vào phần sụn (Firmware).

Thiết kế và chất liệu

• Vỏ bọc cơ khí kiên cố: Thiết bị được bao bọc bởi lớp vỏ hợp kim thép mạ kẽm điện hóa chuẩn công nghiệp, mang đặc tính chống nhiễu điện từ (EMI) tuyệt đối và chống chịu va đập vật lý xuất sắc.

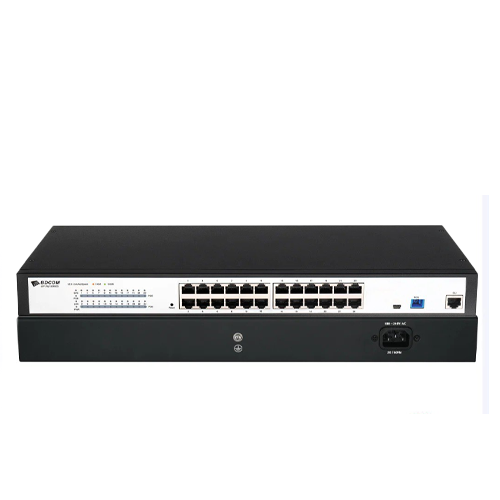

• Quy cách giao tiếp mặt trước: Bố trí ma trận cổng vật lý mật độ cao bao gồm 1 cổng quang quang học SC/UPC (Màu xanh dương đặc trưng) nhận tín hiệu mạng trục trực tiếp, bên cạnh 24 cổng đồng Gigabit RJ45 hỗ trợ PoE+.

• Hệ thống tản nhiệt chủ động: Trang bị các quạt tản nhiệt cưỡng bức dải thông minh bên hông, tạo luồng khí đối lưu liên tục nhằm hạ nhiệt nhanh chóng cho các phiến biến áp xung khi hệ thống cấp nguồn PoE vận hành hết công suất.

Nguyên lý hoạt động

BDCOM GP1702-24GPM vận hành dựa trên cơ chế chuyển đổi quang - điện hai chiều phân chia theo bước sóng (WDM) kết hợp ma trận chuyển mạch phi chặn (Non-blocking).

Khi chùm tia laser mang dữ liệu đi vào cổng quang SC/UPC, chip xử lý quang học SoC nội tại sẽ tự động giải mã cấu trúc gói tin để nhận diện hạ tầng là GPON hay EPON (xPON Dual-mode). Lưu lượng hạ lưu (Downstream) thu nhận ở bước sóng 1490nm và lưu lượng thượng lưu (Upstream) truyền đi ở bước sóng 1310nm dựa trên công nghệ ghép kênh phân chia theo thời gian (TDMA). Sau khi giải mã, bộ điều phối lõi ánh xạ dữ liệu logic trực tiếp xuống 24 cổng Gigabit. Đồng thời, mạch IC quản lý nguồn cấp PoE sẽ liên tục thực hiện giao tiếp bắt tay (Handshake) lớp vật lý với các thiết bị nhận nguồn (PD) để truyền tải dòng điện DC an toàn trên các sợi cáp đồng lõi đôi.

Lợi ích

• Tinh giản hạ tầng tối đa: Lược bỏ hoàn toàn sự rườm rà của hệ thống dây nhảy kết nối và các adapter nguồn rời, tiết kiệm đáng kể không gian tủ kỹ thuật.

• Độ tin cậy hệ thống vượt trội: Việc giảm thiểu các điểm kết nối vật lý trung gian đồng nghĩa với việc triệt tiêu các điểm lỗi tiềm ẩn (Points of Failure), giúp hệ thống mạng vận hành liên tục 24/7.

• Tối ưu hóa chi phí vận hành (OPEX): Hệ thống quạt tản nhiệt thông minh phối hợp vỏ kim loại giúp thiết bị giải nhiệt nhanh, kéo dài tuổi thọ linh kiện bán dẫn và giảm chi phí bảo trì định kỳ.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Năng lực gom tụ dữ liệu cực lớn với 24 cổng Gigabit đồng bộ tốc độ cao.

• Quỹ nguồn PoE 370W lý tưởng cho các dự án giám sát an ninh camera IP diện rộng.

• Khả năng tự thích ứng xPON thông minh, cắm là chạy (Plug and Play).

Nhược điểm

• Trang bị cấu trúc nguồn cấp đơn AC-220V, không hỗ trợ module nguồn dự phòng kép hot-swap.

• Trọng lượng vỏ kim loại tương đối nặng, yêu cầu gá lắp tủ rack chắc chắn.

Hướng dẫn sử dụng

1. Cấu hình định tuyến xPON và phân luồng VLAN

• Kết nối máy tính vào cổng LAN 1 của thiết bị, truy cập địa chỉ IP quản trị mặc định qua trình duyệt Web.

• Vào mục WAN Configuration, tạo kết nối mới, chọn chế độ Route hoặc Bridge tùy theo kiến trúc mạng trung tâm, nhập thông số PPPoE và gán dải VLAN ID để phân tách lưu lượng dữ liệu giữa các căn hộ/phòng ban.

2. Quản lý ngân sách nguồn PoE 370W

• Truy cập phân hệ PoE Management trên giao diện cấu hình.

• Tại đây, kỹ sư có thể thiết lập chế độ ưu tiên cấp nguồn (Priority) cho các cổng trọng yếu (như camera an ninh trục chính), giới hạn công suất tối đa của từng cổng để tổng lượng tiêu thụ luôn nằm trong giới hạn an toàn 370W.

Lưu ý khi sử dụng

• Sử dụng sai chuẩn đầu cáp quang: Cổng đầu vào của thiết bị là chuẩn phẳng SC/UPC (Màu xanh dương). Tuyệt đối không cắm các dây nhảy chuẩn đầu vát SC/APC (Màu xanh lá cây) vào, sự sai lệch cấu trúc tiếp xúc cơ học sẽ gây suy hao quang hình học cực lớn, làm rớt mạng liên tục.

• Chặn đường hút gió của quạt: Tránh lắp đặt thiết bị trong không gian quá hẹp hoặc để hệ thống cáp mạng dày đặc che lấp phần khe thông gió của quạt tản nhiệt bên hông, dễ dẫn đến hiện tượng quá nhiệt tuần hoàn (Thermal Throttling).

• Bỏ qua hệ thống tiếp địa: Thiết bị sử dụng vỏ kim loại kết nối nguồn AC-220V trực tiếp, do đó bắt buộc phải đấu nối dây Grounding từ vỏ máy xuống bãi địa tầng để triệt tiêu tĩnh điện và bảo vệ linh kiện trước xung sét.

Chia sẻ cảm nhận cá nhân

• Anh Long, Nam Định chia sẻ rằng: "Thực tế triển khai BDCOM GP1702-24GPM cho các dự án mạng văn phòng chia sẻ và chung cư mini, tôi cực kỳ ấn tượng với khả năng chịu tải của bo mạch. Thiết bị hoạt động liên tục trong môi trường tủ rack kín nhưng nhờ hệ thống quạt tản nhiệt chạy dứt khoát nên vỏ máy chỉ ấm nhẹ. Luồng truyền tải dữ liệu của 24 cổng Gigabit chạy song hành cùng tính năng PoE cấp nguồn cho hệ thống camera IP không hề xuất hiện hiện tượng trễ hàng đợi hay sụt áp cục bộ."

Đánh giá chung về sản phẩm

xPON SFU BDCOM GP1702-24GPM là một thiết bị MDU chuẩn mực, sở hữu hiệu năng mạnh mẽ cấu trúc non-blocking cùng khả năng quản lý nguồn PoE xuất sắc. Một giải pháp "xương sống" phân phối biên hoàn hảo cho mọi hạ tầng mạng thông minh diện rộng.

Lời khuyên lựa chọn sản phẩm phù hợp

Thiết bị này sẽ phát huy tối đa công năng kỹ thuật và hiệu quả tài chính nếu hệ thống mạng của bạn thuộc các mô hình:

1. Bạn đang xây dựng hạ tầng mạng tòa nhà văn phòng, chung cư mini, nơi cần phân phối mạng Internet kết hợp cấp nguồn cho hệ thống Wi-Fi âm trần.

2. Hệ thống giám sát an ninh camera IP tập trung của nhà xưởng, kho bãi — nơi cần một đầu mối gom tín hiệu quang thụ động trực tiếp về trung tâm mà không cần switch trung gian.

3. Dự án mạng LAN quang thụ động (POL) của doanh nghiệp đòi hỏi tính tích hợp cao để tối giản vật tư phụ trợ.

Nhìn chung, xPON SFU BDCOM GP1702-24GPM là câu trả lời toàn diện cho bài toán tối ưu hạ tầng mạng biên hiện đại. Với dải thông số kỹ thuật ấn tượng gồm 24 cổng Gigabit PoE+, tổng công suất 370W cùng năng lực tương thích xPON toàn diện, thiết bị này chắc chắn là bệ đỡ vững chắc giúp doanh nghiệp nâng tầm trải nghiệm kết nối và tiết kiệm tối đa chi phí đầu tư hạ tầng viễn thông trong dài hạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
