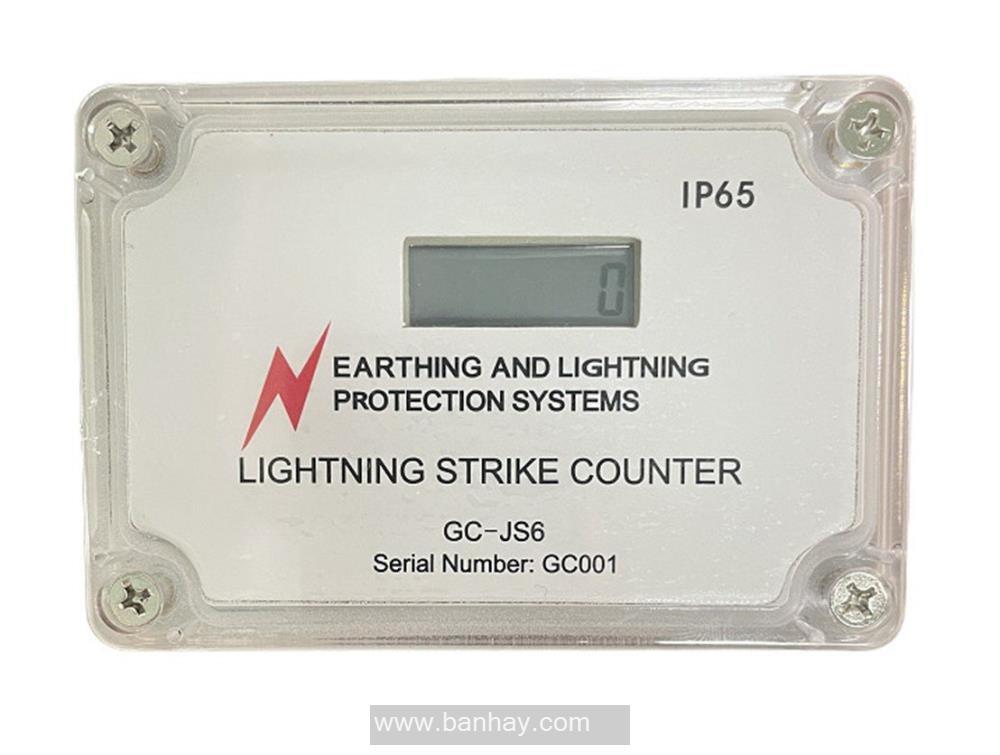

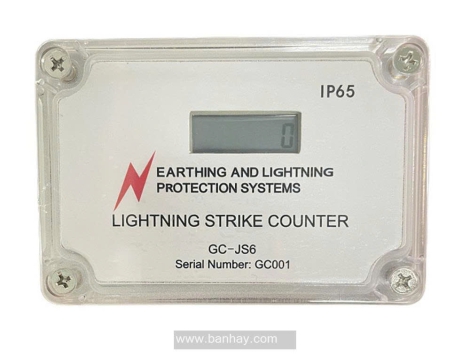

Bộ đếm sét GC-JS6

Trong lĩnh vực kỹ thuật bảo vệ chống sét (LPS - Lightning Protection System), việc giám sát thụ động là chưa đủ. Thị trường hiện đại đòi hỏi khả năng "giám sát định lượng" (quantitative monitoring) để đánh giá hiệu suất thực tế của hệ thống và tần suất rủi ro tại một vị trí. Bộ đếm sét GC-JS6 được thiết kế để cung cấp chính xác dữ liệu này, biến một hệ thống chống sét từ trạng thái "lắp đặt và quên đi" thành một tài sản được quản lý, đo lường và bảo trì một cách chủ động.

Lịch sử của thiết bị đếm sét đã phát triển từ các thẻ từ (magnetic cards) sơ khai, vốn chỉ cho biết có sự kiện sét đánh (dạng nhị phân, có/không) và không chính xác. Chúng đã phát triển thành các bộ đếm cơ-điện tử phức tạp, và cuối cùng là các thiết bị kỹ thuật số hiện đại. GC-JS6 thuộc thế hệ cơ-điện tử cảm ứng, loại bỏ hoàn toàn nhu cầu sử dụng pin hay nguồn điện ngoài, đại diện cho một giải pháp giám sát bền bỉ và không cần bảo trì.

Tính năng nổi bật

• Hoạt động Không cần Nguồn (Self-Powered): Đây là tính năng ưu việt nhất. Thiết bị không cần pin, không cần nguồn điện ngoài, đảm bảo hoạt động vĩnh viễn và không cần bảo trì.

• Khả năng Chịu đựng Dòng Cực cao: Với khả năng chịu đựng dòng tối đa lên đến 150 kA, GC-JS6 vượt trội hơn nhiều đối thủ (thường là 100kA), đảm bảo thiết bị không bị phá hủy ngay cả khi gặp các cú sét cường độ mạnh.

• Độ bền Môi trường IP65: Vỏ đạt chuẩn IP65 kháng hoàn toàn bụi và chống nước phun từ mọi hướng, lý tưởng cho việc lắp đặt ngoài trời.

• Dải Nhiệt độ Hoạt động Rộng: Khả năng vận hành tin cậy từ -40°C đến +85°C, phù hợp với mọi điều kiện khí hậu khắc nghiệt.

• Ngưỡng Kích hoạt 5kA: Được thiết kế để đếm các cú sét đánh trực tiếp hoặc các xung lan truyền cường độ lớn, lọc bỏ các nhiễu điện áp thấp.

Thiết kế và chất liệu

GC-JS6 sở hữu thiết kế dạng kẹp (clamp-on) nhỏ gọn, tối ưu cho việc lắp đặt.

• Kích thước: Chỉ 100 x 68 x 70 mm, dễ dàng lắp đặt trong không gian hẹp hoặc trong các hộp kiểm tra tiếp địa.

• Vật liệu: Vỏ được chế tạo từ vật liệu thermoplastic kỹ thuật cao, có độ bền cơ học và khả năng chống tia UV, đảm bảo độ bền khi lắp đặt ngoài trời.

• Cấu trúc: Thiết kế ngàm kẹp cho phép lắp đặt trên các dây dẫn tròn (thoát sét) có đường kính tối đa 20 mm.

Nguyên lý hoạt động

GC-JS6 vận hành dựa trên nguyên lý cảm ứng điện từ (electromagnetic induction).

1. Lắp đặt: Thiết bị được kẹp trực tiếp, bao quanh dây thoát sét.

2. Sự kiện Sét: Khi một dòng điện xung (sét) cường độ cao (tối thiểu 5kA, dạng sóng 8/20µs) di chuyển qua dây dẫn, nó tạo ra một từ trường biến thiên cực lớn và tức thời.

3. Kích hoạt: Từ trường này tạo ra một dòng điện cảm ứng mạnh bên trong cuộn dây của GC-JS6.

4. Đếm: Dòng điện cảm ứng này đủ mạnh để kích hoạt và cấp năng lượng cho một bộ đếm cơ-điện tử (electro-mechanical counter), làm cho con số trên màn hình 6 số (0-999999) nhảy lên một đơn vị.

Lợi ích

Việc lắp đặt GC-JS6 không chỉ là một yêu cầu kỹ thuật mà còn mang lại giá trị vận hành rõ rệt:

• Xác thực Hiệu suất: Cung cấp bằng chứng không thể chối cãi (với số lần đếm) rằng hệ thống chống sét đã hoạt động và đang bảo vệ công trình.

• Hỗ trợ Bảo trì Dự đoán: Dữ liệu về tần suất sét đánh giúp xác định các khu vực có rủi ro cao, cho phép ưu tiên lịch trình kiểm tra, đo đạc điện trở tiếp địa sau các sự kiện sét đánh mạnh.

• Đánh giá Rủi ro Thực tế: Cung cấp dữ liệu thống kê thực tế về tần suất sét tại địa điểm, giúp người quản lý tài sản có cái nhìn chính xác hơn thay vì chỉ dựa trên bản đồ mật độ sét lý thuyết.

• Không tốn Chi phí Vận hành: Do không dùng pin, thiết bị không yêu cầu bất kỳ chi phí bảo trì hay thay thế nào trong suốt vòng đời.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng	Bộ đếm sét GC-JS6	LPI LSC-A (Úc)
Nguyên lý	Cảm ứng (Không dùng pin)	Cảm ứng (Không dùng pin)
Ngưỡng đếm (Min)	≥ 5 kA	≥ 1 kA
Dòng tối đa (Max)	150 kA	100 kA
Tiêu chuẩn IP	IP65	IP67
Số lần đếm	6 số (0 - 999.999)	6 số (0 - 999.999)
Đường kính cáp (Max)	D ≤ 20 mm	D ≤ 16 mm (hoặc cáp dẹt)
Phân khúc	Kinh tế / Hiệu suất cao	Cao cấp / Tiêu chuẩn

Ưu điểm và nhược điểm

Ưu điểm

• Chi phí Cực kỳ Hiệu quả: Cung cấp chức năng đếm sét tin cậy với chi phí đầu tư ban đầu thấp.

• Không cần Bảo trì (Zero Maintenance): Tính năng "không dùng pin" giúp loại bỏ hoàn toàn chi phí và nhân lực vận hành.

• Khả năng Chịu đựng Vượt trội: Dòng tối đa 150kA là một con số rất ấn tượng, đảm bảo thiết bị sống sót qua các cú sét cực mạnh.

• Dải Nhiệt độ Hoạt động Rộng: -40°C đến +85°C, bền bỉ trong mọi điều kiện khí hậu.

Nhược điểm

• Ngưỡng đếm Cao (5kA): Có thể sẽ bỏ sót (không đếm) các cú sét đánh yếu hơn hoặc các xung lan truyền thứ cấp. Các đối thủ thường có ngưỡng nhạy hơn (1-2kA).

• Chỉ đếm Số lần: Thiết bị không ghi lại thời gian, ngày tháng, hay cường độ của cú sét (điều này là chung cho các bộ đếm cơ-điện tử).

• Tiêu chuẩn IP65: Mặc dù rất tốt, nhưng vẫn thấp hơn một số đối thủ đạt IP67 (khả năng ngâm nước tạm thời).

Hướng dẫn sử dụng

Việc lắp đặt và sử dụng GC-JS6 cực kỳ đơn giản vì nó chỉ có một chức năng duy nhất là đếm.

* Hướng dẫn lắp đặt:

1. Xác định Vị trí: Chọn vị trí trên đường dây thoát sét (down-conductor) chính. Vị trí lý tưởng là cách mặt đất khoảng 1.5m - 2m để dễ dàng quan sát chỉ số và nằm ngoài tầm với của người không phận sự.

2. Mở Thiết bị: Dùng tua-vít tháo ốc ở mặt sau hoặc bên hông (tùy theo phiên bản) để mở ngàm kẹp cảm ứng.

3. Kẹp vào Dây dẫn: Đặt dây thoát sét (đảm bảo đường kính dây nhỏ hơn 20mm) vào đúng rãnh cảm ứng của thiết bị.

4. Cố định: Lắp lại phần vỏ hoặc ngàm kẹp, siết chặt ốc vít. Đảm bảo thiết bị kẹp chặt vào dây dẫn.

5. Ghi lại Chỉ số: Ghi lại chỉ số ban đầu (thường là 000000) vào hồ sơ bảo trì.

* Hướng dẫn sử dụng (Đọc chỉ số):

• Không cần thao tác gì. Chỉ cần quan sát màn hình 6 số để đọc số lần sét đánh đã được ghi lại.

Lưu ý khi sử dụng

• Ngưỡng kích hoạt: Phải hiểu rõ ngưỡng đếm là 5kA. Nếu sau một cơn dông mà chỉ số không tăng, điều đó không có nghĩa là không có sét, mà có thể là các cú sét yếu hơn 5kA.

• Vị trí lắp đặt: Tránh lắp đặt thiết bị quá gần các điểm uốn cong 90 độ (sharp bends) hoặc các điểm nối (kẹp), vì có thể ảnh hưởng đến sự đồng nhất của từ trường và làm giảm độ nhạy của cảm ứng.

• Kết nối Dây dẫn: Mặc dù là cảm ứng, nhưng nếu dây thoát sét bị rỉ sét, ôxy hóa nặng, có thể làm giảm hiệu quả của từ trường. Nên đảm bảo dây dẫn sạch sẽ tại vị trí lắp đặt.

• Không Reset được: Thiết bị được thiết kế để đếm cộng dồn và không thể reset. Đây là một tính năng (không phải lỗi) để đảm bảo tính toàn vẹn của dữ liệu.

Chia sẻ cảm nhận cá nhân

• Anh Minh, Hải Phòng chia sẻ rằng: "Từ góc độ kỹ thuật, GC-JS6 là một công cụ "thực dụng" (pragmatic tool) tuyệt vời. Nó không cung cấp các phân tích phức tạp như các hệ thống giám sát sét online đắt tiền, nhưng nó giải quyết một vấn đề cốt lõi một cách hoàn hảo: "Hệ thống của tôi có bị sét đánh không và bao nhiêu lần?""

Đánh giá chung về sản phẩm

GC-JS6 là một bộ đếm sét cảm ứng Type 2, cung cấp độ tin cậy cơ bản với chi phí đầu tư tối thiểu. Khả năng chịu dòng 150kA và dải nhiệt độ hoạt động rộng làm cho nó trở thành một giải pháp bền bỉ, "lắp đặt và quên đi" (fit-and-forget) cho hầu hết các môi trường lắp đặt.

Lời khuyên về cách lựa chọn sản phẩm phù hợp

• Bạn cần một giải pháp đếm sét đơn giản, hiệu quả về chi phí cho các công trình thương mại, dân dụng, nhà xưởng.

• Ưu tiên hàng đầu là không cần bảo trì (không dùng pin).

• Ngân sách dự án eo hẹp nhưng vẫn cần tuân thủ yêu cầu giám sát cơ bản.

Nhìn chung, Bộ đếm sét GC-JS6 là một thiết bị giám sát thiết yếu, cung cấp dữ liệu định lượng quan trọng cho việc vận hành và bảo trì hệ thống chống sét. Với thiết kế tự cấp nguồn (không dùng pin), độ bền IP65, và khả năng chịu đựng dòng sét 150kA, nó mang lại sự cân bằng hoàn hảo giữa hiệu suất, độ tin cậy và chi phí đầu tư cho đại đa số các công trình. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
