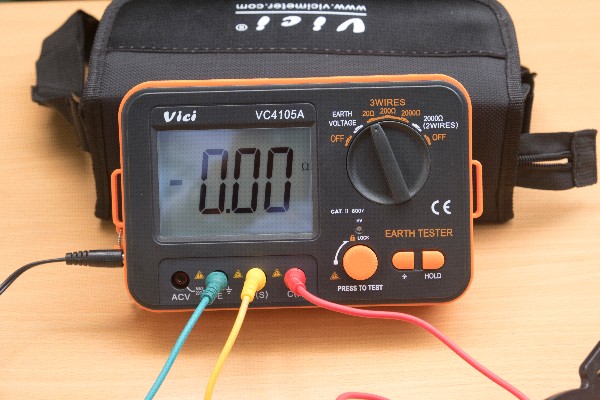

Đồng hồ đo điện trở đất VICI 4105A

Thị trường thiết bị đo lường điện, đặc biệt là đo điện trở đất, vốn bị chi phối bởi các thương hiệu lâu đời từ Nhật Bản và Mỹ với chi phí cao. Tuy nhiên, nhu cầu về các thiết bị đạt chuẩn an toàn (như IEC), có độ chính xác tin cậy nhưng giá thành phải chăng ngày càng tăng, đặc biệt tại các thị trường đang phát triển. Đồng hồ VICI 4105A tấn công trực tiếp vào phân khúc này, nhắm đến các kỹ thuật viên, nhà thầu xây lắp và đội ngũ bảo trì cần một công cụ chuyên nghiệp, tuân thủ tiêu chuẩn CAT.III 600V mà không yêu cầu ngân sách đầu tư quá lớn.

Việc đo điện trở đất khởi nguồn từ các thiết bị "megger" (megohmmeter) sử dụng cơ chế quay tay (dynamo) và thang đo analog. Sự phát triển của công nghệ bán dẫn đã khai sinh ra các thiết bị điện tử dùng pin. Model "4105A" nguyên bản được biết đến rộng rãi qua thương hiệu Kyoritsu, trở thành một tiêu chuẩn công nghiệp. VICI 4105A là bước tiến hóa kỹ thuật số của mô hình này, thay thế hoàn toàn cơ cấu kim chỉ bằng màn hình LCD chính xác, đồng thời bổ sung các tính năng an toàn điện tử, đèn nền và chỉ báo trạng thái thông minh, dân chủ hóa công nghệ đo lường chuyên nghiệp.

Tính năng nổi bật

• Đa năng 2-trong-1: Đo điện trở đất (0Ώ ÷ 1999Ώ) và điện áp đất (0V ÷ 199.9V).

• An toàn tối đa: Đạt tiêu chuẩn an toàn nghiêm ngặt IEC61010-1 CAT.III 600V.

• Chỉ báo LED thông minh: Đèn LED Xanh báo hiệu phép đo hợp lệ (sẵn sàng). Đèn LED Đỏ cảnh báo điều kiện bất thường (pin yếu, điện trở cọc phụ quá cao) cần kiểm tra lại.

• Hiển thị ưu việt: Màn hình LCD lớn (max 1999) với 02 chế độ đèn nền, đảm bảo khả năng đọc rõ ràng trong mọi điều kiện ánh sáng (tối, dâm, phản chiếu).

• Nguồn cấp kép: Linh hoạt sử dụng 6 pin 1.5V AA hoặc bộ sạc 9V (đầu vào 220V).

• Giữ dữ liệu (Hold): Chức năng lưu trữ kết quả đo tức thời trên màn hình.

Thiết kế và chất liệu

VICI 4105A được thiết kế theo dạng khí động học, tối ưu cho việc cầm nắm và thao tác tại hiện trường. Với kích thước 176 (L) x 116 (W) x 62.5 (H) mm và trọng lượng ~550gr (gồm pin), thiết bị mang lại cảm giác đầm tay, chắc chắn. Vỏ máy được chế tạo từ vật liệu nhựa kỹ thuật cao cấp, có khả năng chống va đập và hoạt động ổn định trong môi trường làm việc khắc nghiệt (nhiệt độ -10℃ đến 50℃, độ ẩm < 80%).

Nguyên lý hoạt động

Thiết bị VICI 4105A vận hành dựa trên phương pháp sụt áp 3 cực (3-pole fall-of-potential), một tiêu chuẩn đo lường công nghiệp.

1. Thiết lập: Cần 3 điểm kết nối: Cọc tiếp địa cần đo (E - Earth), cọc điện áp phụ (P - Potential) và cọc dòng điện phụ (C - Current).

2. Phát dòng: Đồng hồ phát một dòng điện xoay chiều (AC) có cường độ không đổi (I) từ cọc E đến cọc C (cắm xa nhất).

3. Đo áp: Mạch đo lường của thiết bị sẽ đo điện áp rơi (V) giữa cọc E và cọc P (cắm ở giữa).

4. Tính toán: Áp dụng định luật Ohm ($R = V/I$), VICI 4105A tự động tính toán và hiển thị giá trị điện trở đất (R) trên màn hình LCD.

Lợi ích

Sử dụng VICI 4105A cho phép kỹ thuật viên xác minh và đảm bảo an toàn của hệ thống tiếp địa, hệ thống chống sét. Việc này giúp ngăn ngừa các tai nạn điện giật do rò rỉ, bảo vệ các thiết bị điện tử đắt tiền khỏi hư hỏng do quá áp hoặc sét đánh. Tính năng đo điện áp đất cũng là một công cụ cảnh báo an toàn quan trọng, phát hiện các điện áp rò rỉ nguy hiểm trước khi tiến hành đo.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng/Công dụng	Đồng hồ đo điện trở đất VICI 4105A	Sản phẩm khác
Phạm vi đo Điện trở	0 - 1999 Ώ	0 - 2000 Ώ
Phạm vi đo Điện áp đất	0 - 199.9 V AC	0 - 200 V AC
Tiêu chuẩn an toàn	IEC61010-1 CAT.III 600V	IEC 61010-1 CAT III 300V
Nguồn cấp	6 x Pin AA hoặc Sạc 9V	6 x Pin AA (Chỉ pin)
Màn hình nền (Backlight)	Có (2 chế độ)	Không
Chỉ báo trạng thái	Đèn LED Đỏ (Lỗi) / Xanh (OK)	Đèn "OK" (chỉ báo khi hợp lệ)
Phân khúc giá	Tiết kiệm / Tầm trung	Cao cấp

Ưu điểm và nhược điểm

Ưu điểm

• An toàn vượt trội: Đạt chuẩn CAT.III 600V, cao hơn một số đối thủ cùng phân khúc.

• Chi phí hiệu quả: Cung cấp đầy đủ tính năng chuyên nghiệp với mức giá rất cạnh tranh.

• Linh hoạt: Sử dụng được cả pin và bộ sạc ngoài.

• Trọn bộ phụ kiện: Đi kèm 02 cọc, 03 cuộn dây đo với độ dài chuẩn (15m, 10m, 5m).

• Trực quan: Màn hình LCD có đèn nền và hệ thống đèn LED Xanh/Đỏ rất dễ hiểu.

Nhược điểm

• Thương hiệu: VICI chưa phải là thương hiệu được ưu tiên hàng đầu trong các hồ sơ thầu yêu cầu khắt khe như Kyoritsu hay Hioki.

• Độ hoàn thiện: Cảm giác vật liệu nhựa có thể chưa tinh xảo bằng các dòng máy cao cấp của Nhật.

Hướng dẫn sử dụng

1. Kiểm tra Pin: Xoay núm sang "BATT. CHECK" và nhấn nút "TEST". Đảm bảo pin đủ (kim không báo yếu hoặc màn hình không báo pin yếu).

2. Đo Điện áp Đất (Earth Voltage):

   • Kết nối dây xanh (5m) vào cổng "E" và kẹp vào cọc tiếp địa cần đo.

   • Kết nối dây vàng (10m) vào cổng "P" và cọc phụ P.

   • Xoay núm sang "EARTH VOLTAGE". Đọc kết quả. Cảnh báo: Nếu điện áp > 10V, hệ thống có điện rò, phải ngắt điện và xử lý trước khi đo điện trở.

3. Đo Điện trở Đất (Earth Resistance - 3 cọc):

   • Giữ kết nối dây E (Xanh) và P (Vàng).

   • Kết nối dây đỏ (15m) vào cổng "C" và cọc phụ C.

   • Cắm 3 cọc E, P, C thẳng hàng, cách nhau 5-10 mét.

   • Xoay núm đến thang đo phù hợp (bắt đầu từ 1999Ώ).

   • Nhấn nút "TEST".

   • Nếu Đèn LED Xanh sáng: Đọc kết quả.

   • Nếu Đèn LED Đỏ sáng: Phép đo không hợp lệ. (Xem mục lưu ý).

4. Sử dụng tính năng "Hold": Khi đang đo và có kết quả ổn định, nhấn phím "Hold". Kết quả sẽ được giữ lại trên màn hình sau khi bạn thả nút "TEST", thuận tiện cho việc ghi chép.

5. Sử dụng Đèn nền: Nhấn nút biểu tượng đèn nền để bật/tắt (hoặc chuyển đổi 2 chế độ sáng) khi làm việc trong điều kiện thiếu sáng.

6. Chế độ Off: Xoay núm vặn về "Off" để tắt hoàn toàn thiết bị, tiết kiệm pin.

Lưu ý khi sử dụng

• Bỏ qua Đèn LED Đỏ: Khi đèn đỏ sáng, kết quả hiển thị là SAI. Nguyên nhân phổ biến là điện trở cọc phụ P hoặc C quá cao (đất quá khô, cắm cọc không sâu, dây tiếp xúc kém). Cách xử lý: Tưới nước vào cọc P và C, cắm cọc sâu hơn, hoặc làm sạch điểm tiếp xúc.

• Không đo Điện áp Đất: Luôn phải đo "Earth Voltage" trước. Đo điện trở trên một hệ thống đang có rò rỉ điện áp lớn có thể gây nguy hiểm cho người và làm hỏng thiết bị.

• Cắm cọc sai: Cắm cọc P và C quá gần cọc E (dưới 5m) hoặc cắm không thẳng hàng sẽ dẫn đến sai số đo lường nghiêm trọng.

• Pin yếu: Không thực hiện phép đo khi đồng hồ báo pin yếu (đèn đỏ nhấp nháy hoặc có biểu tượng pin).

Chia sẻ cảm nhận cá nhân

• Anh Tài, Hải Phòng chia sẻ rằng: "Từ kinh nghiệm thực tế, VICI 4105A mang lại cảm giác "vượt mong đợi". Mặc dù có giá thành rẻ, thiết bị cho kết quả đo ổn định, tốc độ phản hồi nhanh. Điểm đáng giá nhất là màn hình LCD có đèn nền và nguồn sạc 9V. Trong khi nhiều thiết bị đắt tiền hơn lại không có đèn nền, VICI 4105A cho phép làm việc cực kỳ thoải mái trong tủ điện, tầng hầm. Hệ thống đèn Xanh/Đỏ rõ ràng, giúp kỹ thuật viên mới tránh được các lỗi đo cơ bản."

Đánh giá chung về sản phẩm

VICI 4105A là một thiết bị đo điện trở đất chuyên nghiệp, đáng tin cậy, đặc biệt nổi bật với tiêu chuẩn an toàn CAT.III 600V và các tính năng phụ trợ giá trị (đèn nền, nguồn kép). Đây là một công cụ mạnh mẽ, cân bằng hoàn hảo giữa hiệu suất và chi phí đầu tư.

Lời khuyên về cách lựa chọn sản phẩm phù hợp

Việc lựa chọn một thiết bị đo điện trở đất không chỉ dựa vào thông số hay giá cả, mà phải là một sự thẩm định (due diligence) kỹ thuật dựa trên nhu cầu sử dụng thực tế và môi trường làm việc.

Dưới đây là các tiêu chí cốt lõi để lựa chọn một sản phẩm phù hợp:

1. Xác định rõ tiêu chuẩn và môi trường làm việc:

   • Môi trường đo lường (CAT Rating): Đây là yếu tố an toàn tiên quyết. Nếu bạn đo ở các hệ thống phân phối, tủ điện công nghiệp, hay thanh cái (busbar), một thiết bị đạt chuẩn CAT.III 600V như VICI 4105A là yêu cầu tối thiểu. Tuyệt đối không sử dụng các thiết bị không rõ nguồn gốc hoặc không có xếp hạng an toàn (CAT rating) rõ ràng.

   • Môi trường khắc nghiệt: Nếu thường xuyên làm việc ngoài trời, trong hầm tối, hãy ưu tiên các mẫu có đèn nền màn hình (backlight) và khả năng kháng bụi/ẩm.

2. Phân tích nhu cầu đo lường cốt lõi:

   • Đo kiểm tra cơ bản (Chống sét, tiếp địa an toàn): Các hệ thống này thường yêu cầu điện trở <10 Ώ hoặc <4 Ώ. Một máy đo 3 cực (3-pole) với dải đo tiêu chuẩn (ví dụ: 0-2000 Ώ) như VICI 4105A là hoàn toàn phù hợp và tối ưu về chi phí.

   • Đo chuyên sâu (Thiết kế hệ thống, đo điện trở suất đất): Nếu bạn cần khảo sát đất để thiết kế bãi tiếp địa, bạn sẽ cần một thiết bị đo 4 cực (4-pole) chuyên dụng.

   • Bảo trì (Hệ thống đang hoạt động): Nếu bạn không thể ngắt kết nối hệ thống tiếp địa để đo, hãy tìm các mẫu đồng hồ đo điện trở đất dạng kẹp (clamp-on), cho phép đo mà không cần cọc phụ.

Nhìn chung, Đồng hồ đo điện trở đất VICI 4105A không chỉ là một lựa chọn kinh tế mà còn là một quyết định đầu tư thông minh. Nó phá vỡ rào cản về giá, cho phép nhiều kỹ thuật viên tiếp cận công nghệ đo lường an toàn, chính xác theo tiêu chuẩn quốc tế, góp phần nâng cao chất lượng an toàn điện cho mọi công trình. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
